The rush for Micrbit——一辆遥控车的修复
2018-05-223万
精华项目
AI 快速预览详细
本文介绍了一个亲子共学项目，通过使用micro:bit游戏手柄和碰撞传感器等组件，修复了一辆废旧遥控车，并增加了多种互动功能。项目包括小车拆解、代码编写、安装加固等步骤，最终实现了前进、后退、转向、碰撞震动提示等功能。适合8岁以上儿童及家长共同参与，既有趣又能学到编程和电子知识。

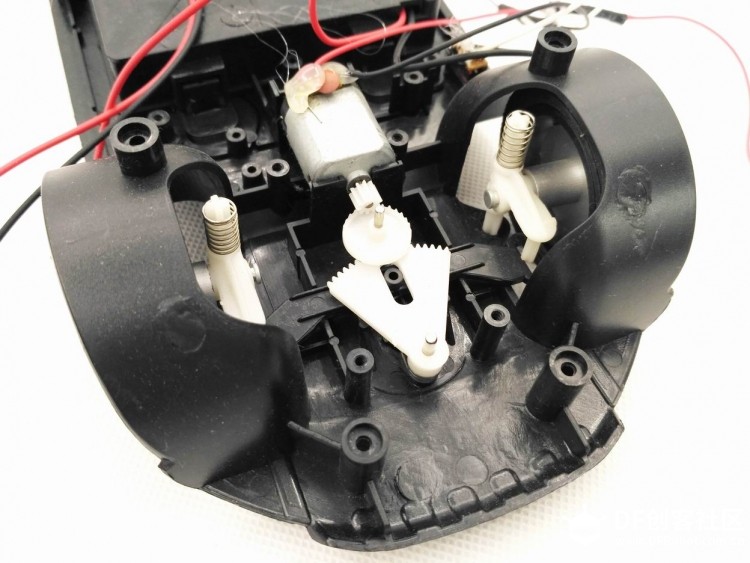

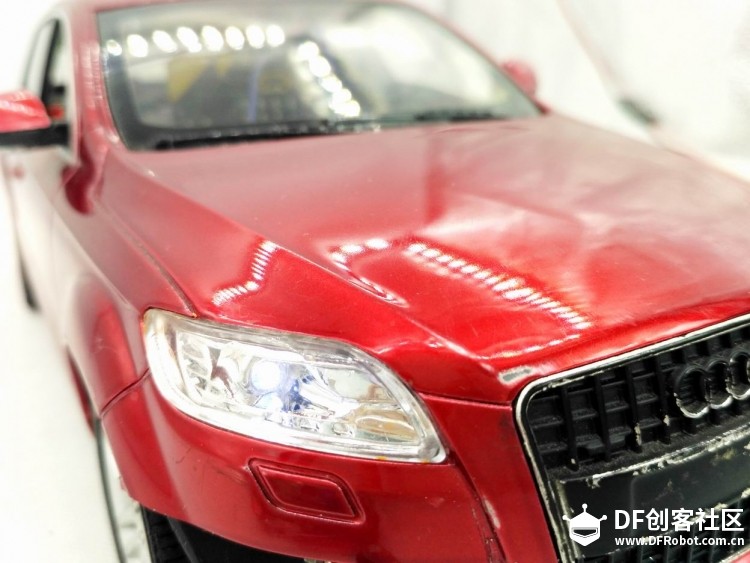

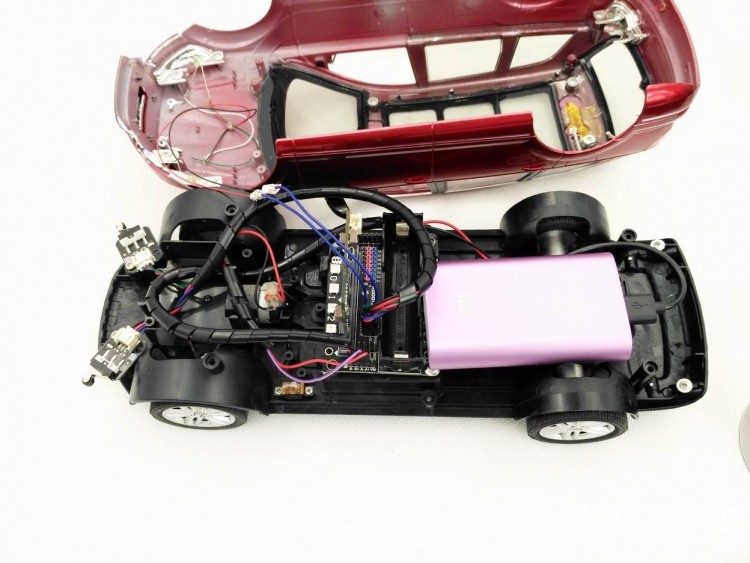

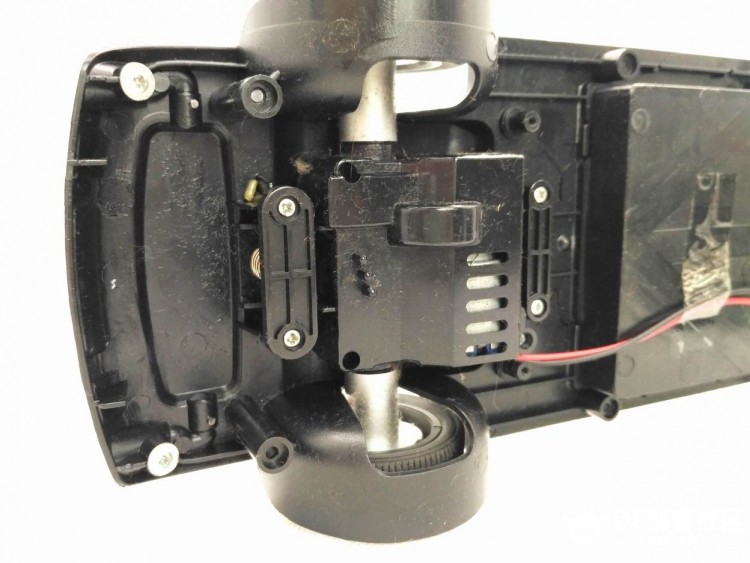

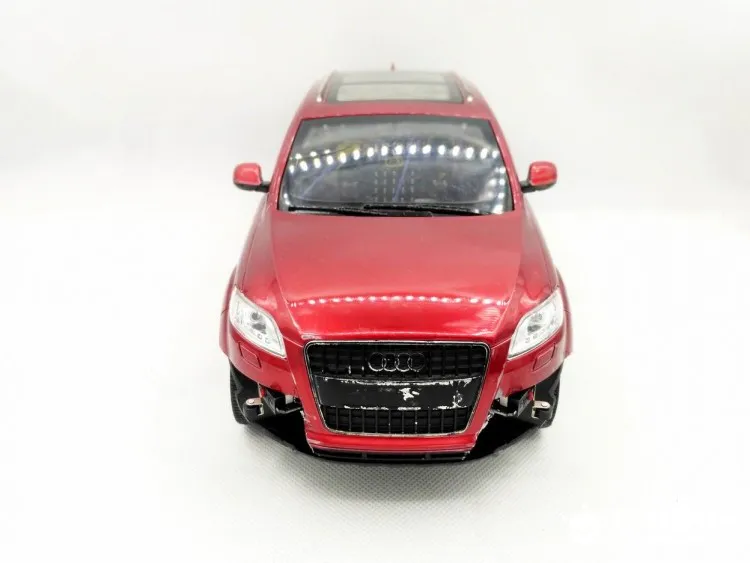

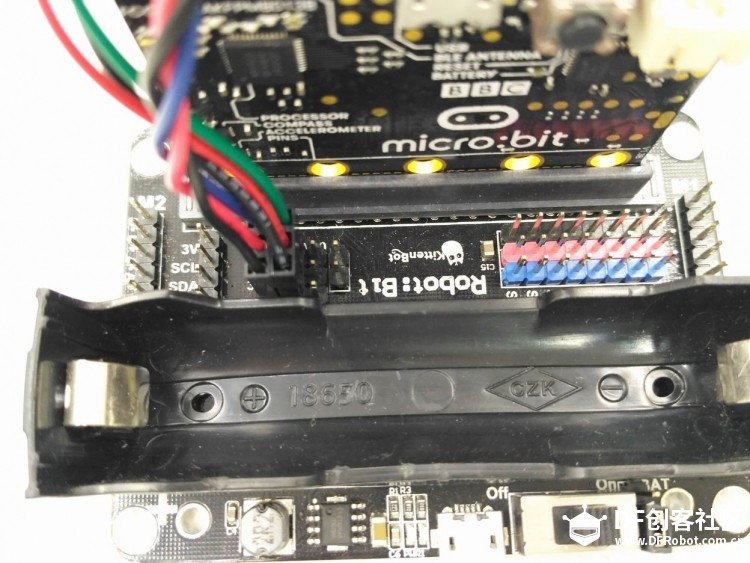

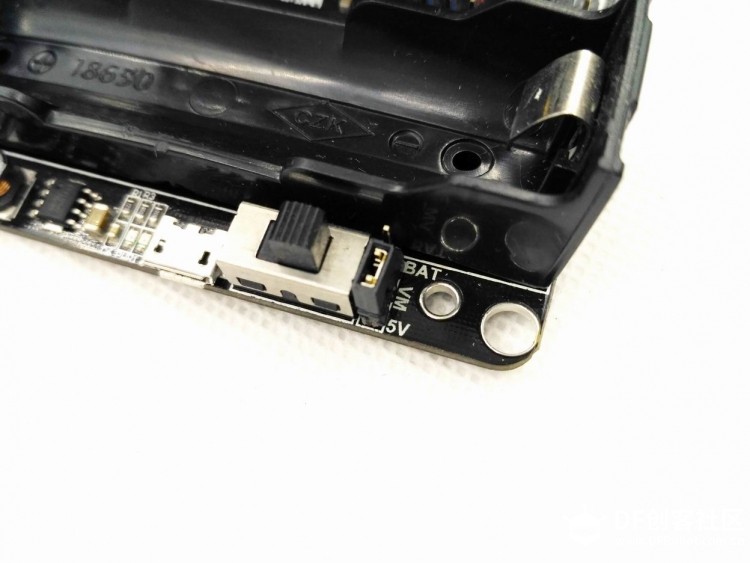

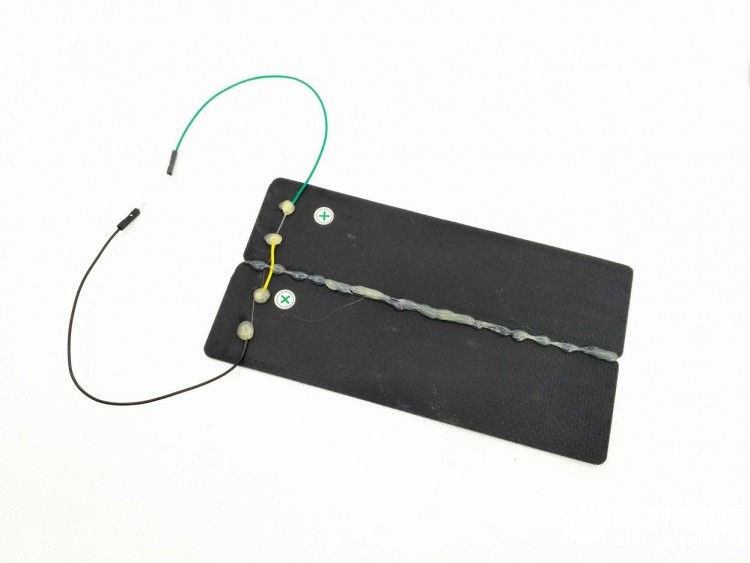

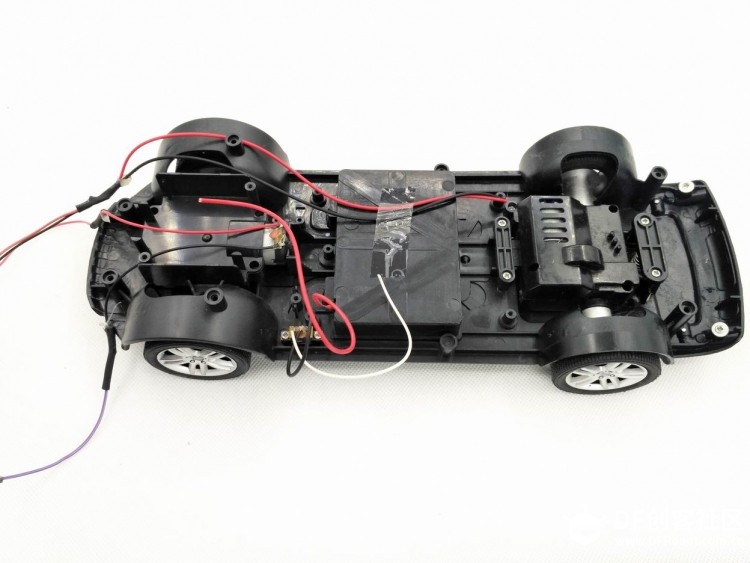

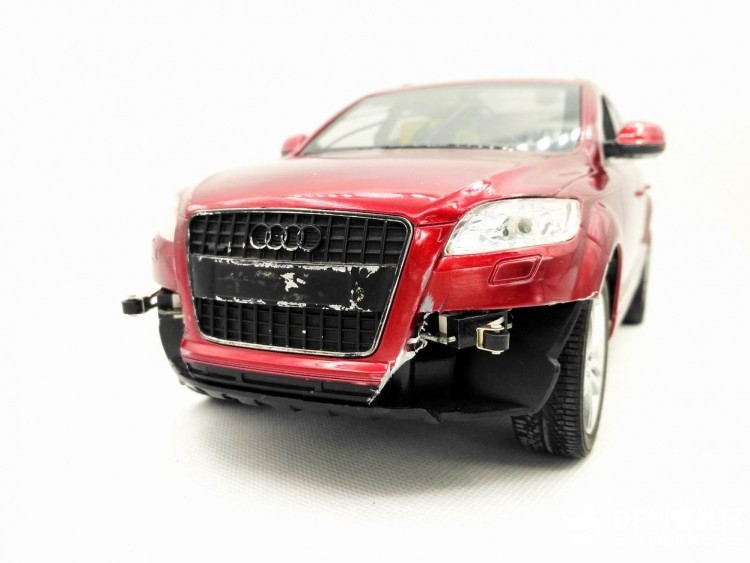

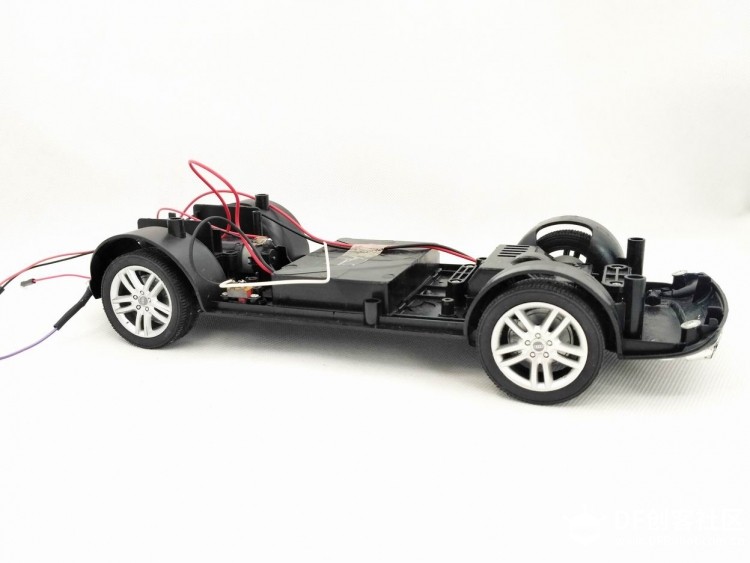

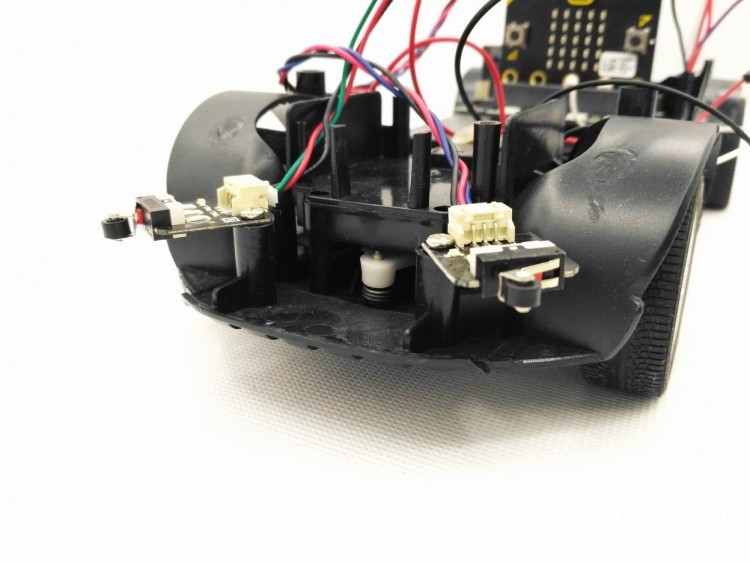

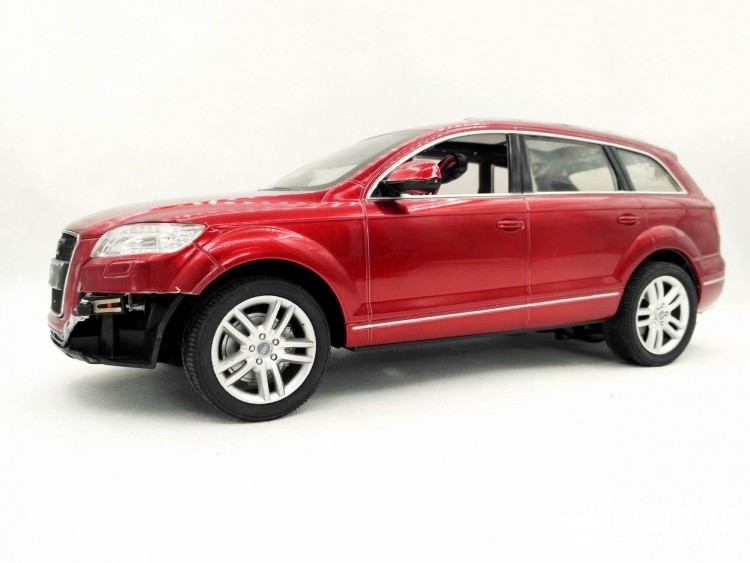

周末收拾房间，从阁楼里找到女儿的遥控车，遥控器已经找不到了，为了能让它“活”过来，我决定对它进行修复。至于怎么修复，修复成什么样？我想起了当年的极品飞车，想找找当年哪种漂移的感觉。于是……       功能设计： 1.用手柄遥控小车前进、后退、左转、右转，同时手柄端有方向箭头提示。 2.小车上安装左右碰撞传感器，当发生碰撞时，手柄端振动模块震动。 3.遥控小车开灯关灯。 4.想到再+++ 项目器材： 1.废旧遥控车车体（带电机、轮子） 2.micro:bit gamepad 遥控手柄 1 3.micro:bit 编程入门开发板 2 4.碰撞传感器（右） 1 5.碰撞传感器（左） 1 6.小猫家的电机拓展板 1 制作过程： 一、小车拆解 由于小车是市面上购买的遥控小车对于其内部结构如何我并不知晓，于是先对其拆解，了解其内部电路结构。   小车拆解后发现小车内部有前后两个电机，前灯，电池仓供电相关电路。对于前后两个电机分别是驱动电机和转向电机，这里要做以区分如下图所示。  后轮驱动电机驱动车体前进后退  前轮转向电机控制车体转向  对于小车的驱动我使用了小猫家的拓展板，总体用起来还是很方便的，不过对于电池和板子可能是我使用不当，这次烧了电池，上次烧了板子（当然小猫家还是给我免费更换了，还是要感谢下的。）注意上图中我的左右碰撞传感器是接在A1,A2口上，需要将A0口前方跳帽给去掉。  电池跳帽请上图所示位置进行设置。  在车头位置上安装碰撞传感器（左右）  安装电池及车灯（车灯两根线接着A0口和GND） 二、代码编写 这里不再详细叙述了，直接下载吧 三、安装加固 这里的供电暂时使用的是小米的充电宝，等我从商城买的锂电回来就改回。供电部分的想法想通过在车顶加装太阳能电池板为行车中的电池进行充电。 这里供电部分使用的设备如下： 3.7V锂电池（这样做的目的减轻车身自重，方便电路管理）  四、拓展玩法 一个人玩不如一群人玩的开心，如果有两套或者多套设备的话，可以搭建起一个小型的赛车场玩一场竞速赛车游戏。  |
