micro:bit 导弹发射器
2018-06-192.3万
精华项目
AI 快速预览详细
该项目介绍了如何使用micro:bit及相关组件制作导弹发射器。所需零件包括9G伺服电机、micro:bit主板、micro:mate扩展板、XY双轴操纵杆模块等。通过具体的接线和编码步骤，解决了供电不足的问题，并实现了精确控制。这个项目适合STEM教育场景，能够锻炼孩子的动手能力和编程技能。
|

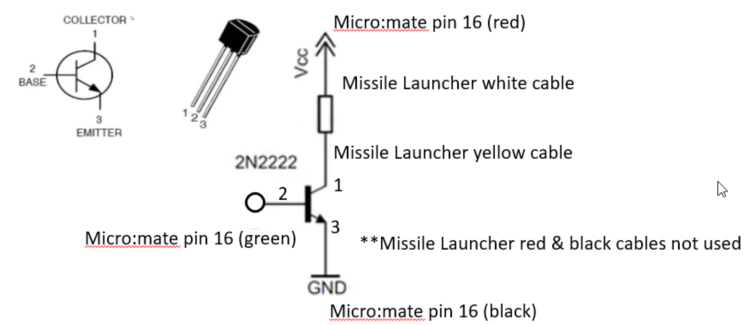

*项目作者：Mark NG  1 x 2n2222晶体管 1x WLtoys导弹发射装置  倾斜舵机 Micro:mate 棕色 —— Pin 1 黑色引脚 红色 —— Pin 1 红色引脚 橙色 —— Pin 1 蓝色引脚 平移舵机 Micro:mate 棕色 —— Pin 8 黑色引脚 红色 —— Pin 8 红色引脚 橙色 —— Pin 8 蓝色引脚 XY双轴操纵杆模块 GND —— Pin 0 黑色引脚 5V —— Pin 0 红色引脚 VRx —— Pin 0 蓝色引脚 VRy —— Pin 2 蓝色引脚 开关 未使用 为何使用晶体管？ 数字输入信号的强度不足以激活飞弹发射器的触发器。  工作原理 黄线和白线连接到飞弹炮台后方的直流电机。当电机旋转时，它会触发飞弹释放机构。飞弹安装在平移和倾斜伺服支架上。操纵杆位置对应伺服机构的旋转角度。  当运行此程序后，你会发现经由micro:bit主板的USB接口供电时，供电功率无法驱动2台伺服装置。此时仅需将电源连接到micro:mate扩展板的vin即可。 可选项  使用操纵杆按钮而非micro:bit主机进行触发。除了我们需要将另一根电缆从操纵杆sw连接到micro:mate的12号引脚（绿色）以外，其余接线将保持不变。 相关阅读： |
