时钟鹿2.0 详细版拼装教程
2018-07-111.8万
AI 快速预览详细
时钟鹿2.0是一款DIY电子项目，通过拼装牛皮纸和电路板，制作成一个可爱的时钟。教程详细介绍了从取出牛皮纸到安装电路板的每一步骤，包括如何正确折叠牛皮纸、安装电路板和遮光板等。该项目适合初学者和电子爱好者，通过DIY体验，让用户感受到动手的乐趣和成就感。

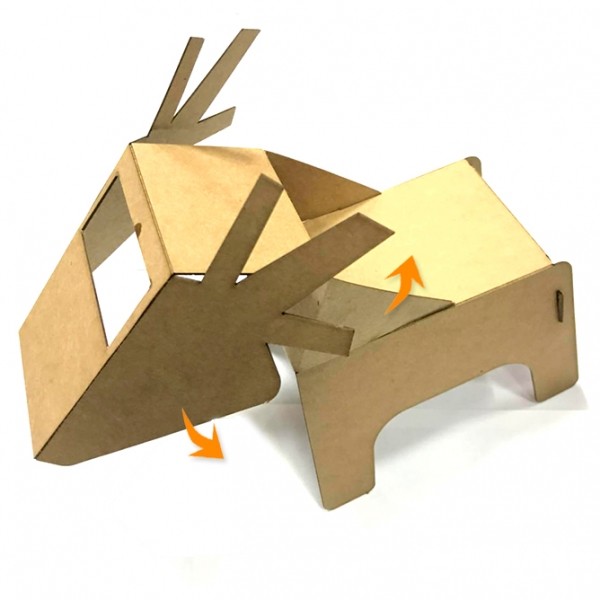

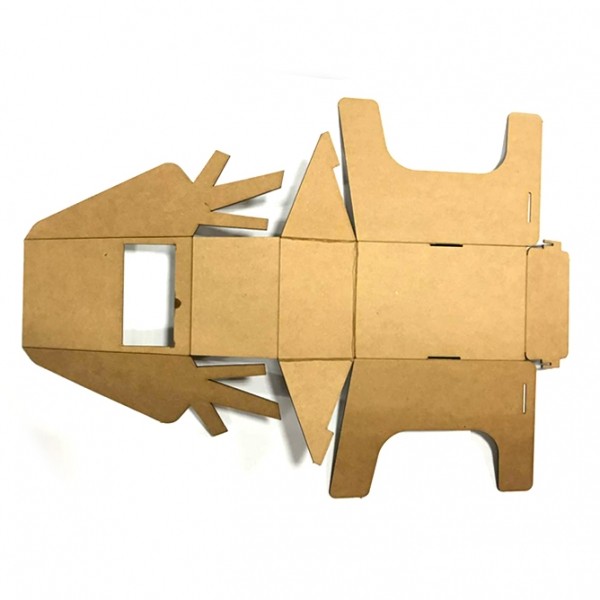

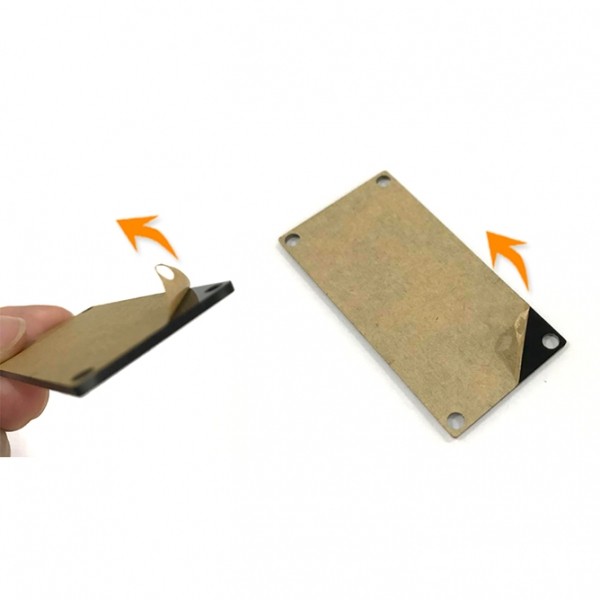

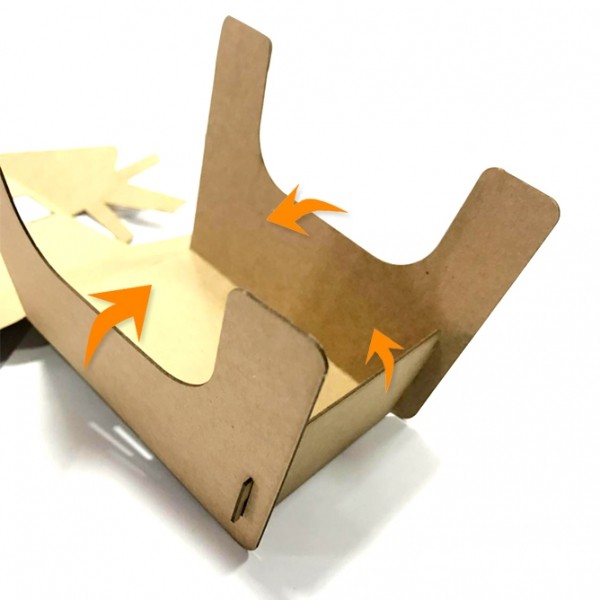

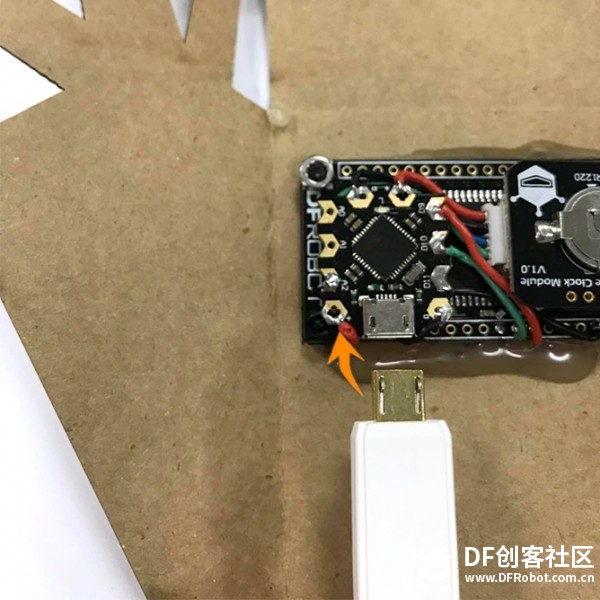

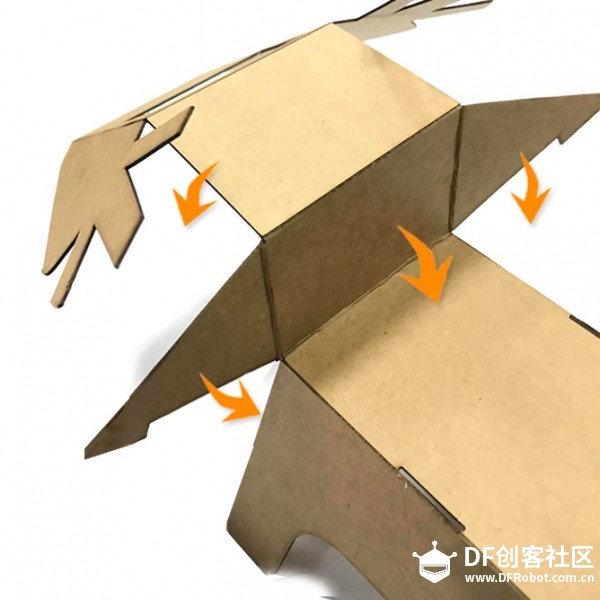

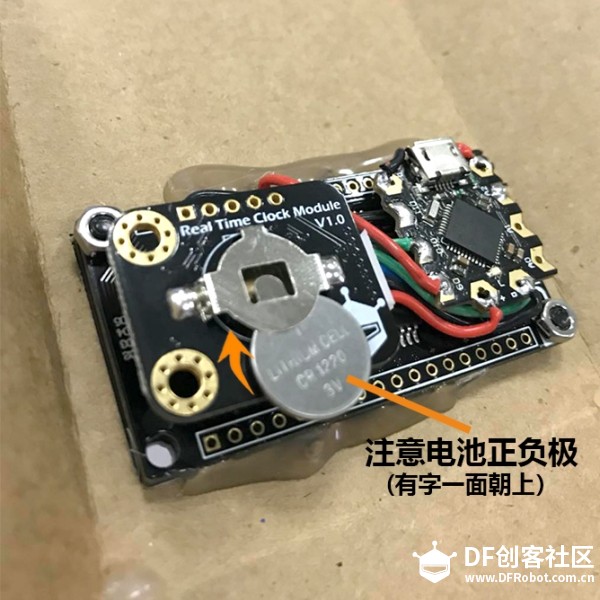

 （手残党安装说明） 没有通过极客版制作成功的高颜值帅哥美女们！ 快看这里哦~ 其实你并不是真正的手残党哦 只是你太久没有动手自己制作东西了呢 希望你通过这次DIY的体验 爱上手作 爱上电子DIY哦！ 加入极客达人的行列哦 详细步骤如下: step1 把牛皮纸沿切割边取出， 几个连接点可以用文具刀切一下，再取出，更方便哦~ *杜绝暴力取出  step2 *正面：有纹路 反面：纯光面 把取出的牛皮纸，沿正面向反面折叠，并插入相应的卡槽。  step3 时钟鹿的头部折叠时，颈部、两边的支撑板都进行反向折叠 （反面折向正面），并插入背部的卡槽中进行固定。  其他部分还是正向折叠（正面折向反面）  step4 撕掉黑色遮光板两面的保护膜  step5 将纽扣电池放入电路板卡槽 *纽扣电池插入卡槽后就不可再拆下来哦； *如不小心拆下，请重新烧录程序。  step6 安装电路板时，需要注意Logo的位置是在鹿头的左边， 确保时钟通电时显示方向正常， 防止颠倒显示的情况。  step7 将黑色遮光板和电路板，放入时钟鹿牛皮纸眼睛镂空处， 四角都插入暗扣螺丝，用力按压暗扣螺丝， 就可完成固定，做成时钟鹿的眼睛。 *请注意分层顺序  step8 用USB线把电路板和电脑连接起来，就完成啦！  完成 2%的概率问题： 通电后发现时间显示颠倒了： 请把暗扣螺丝用剪刀减掉， 然后重新参考step6步骤，进行安装。 时间被清零： 需要重新烧录代码：代码的github链接：https://github.com/wizzhi/deerClock。 （如果不会烧录代码，请留言） 你是否在这个过程中体验到了动手的乐趣呢？ 看到自己亲手做的时钟摆在家里、办公桌上 是否非常有成就感呢？ 如果你还不过瘾 也可以发挥自己的想象力，自己编程修改LED的设置哦~ PS：如还有不懂的地方，可以留言哦~ |
