*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)

2018-07-177415
精华项目
AI 快速预览详细 收起
本项目使用micro:bit和OBLOQ模块实现物联网数据互通,监测房间的温度和光线数据,并通过物联网平台进行设备控制。硬件包括micro:bit Go基础套装、Micro:Mate扩展板、LED灯带、风扇模块、Gravity: UART OBLOQ模块和模拟环境光线传感器。通过makecode编程,将数据实时上传到物联网平台,并通过数字1-4反向控制LED灯带和风扇。适用于STEM教育场景,帮助孩子理解物联网技术。

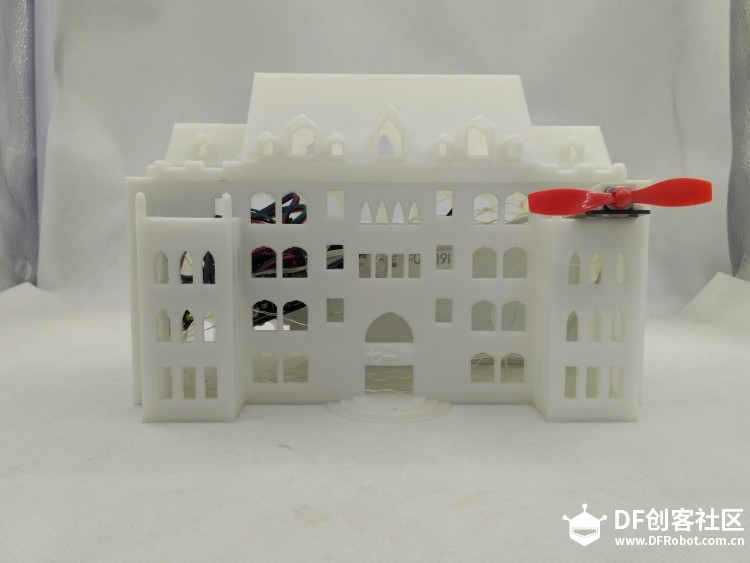

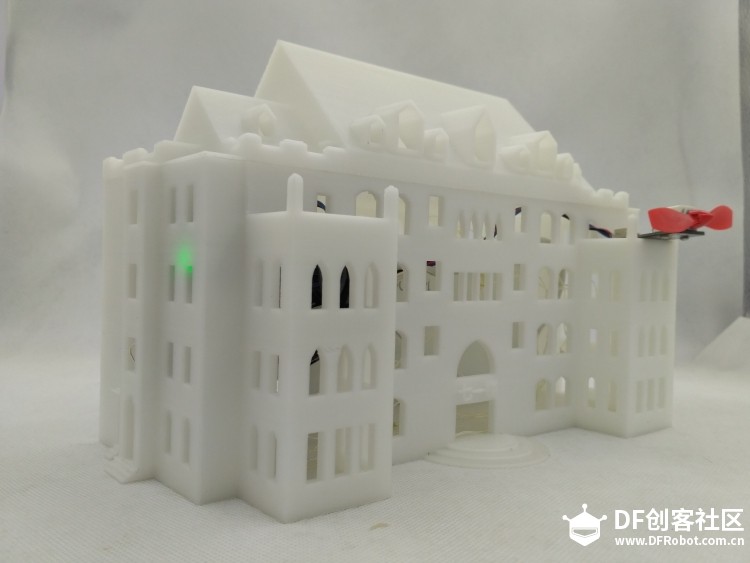

作品效果:
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图1*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图2*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图3
*【作品介绍】
   1. 用于监测房间的温度和光线数据信息,并将其上传到物联网平台上。
   2. 使用反向控制通过数字1,2,3,4控制LED灯带和风扇的开关。
   3. 用户通过查看物联网数据,对相应设备进行操控。

*【准备事项】
  硬件:
   7.充电宝
   材料:

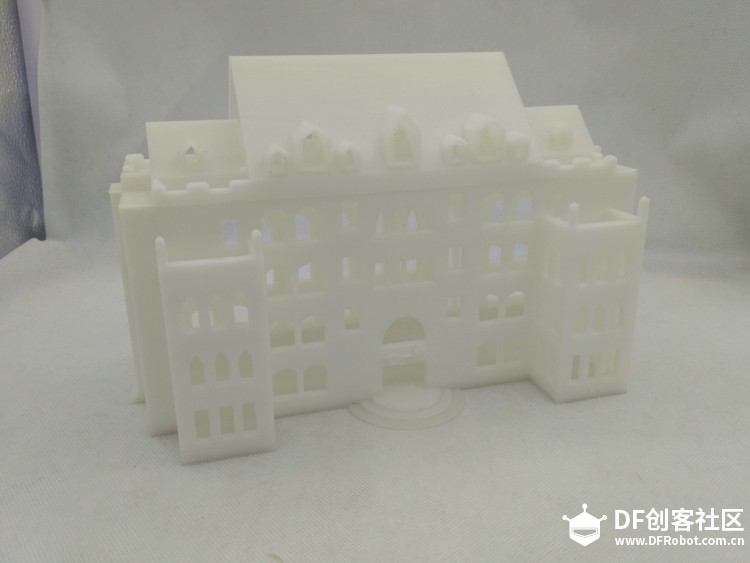

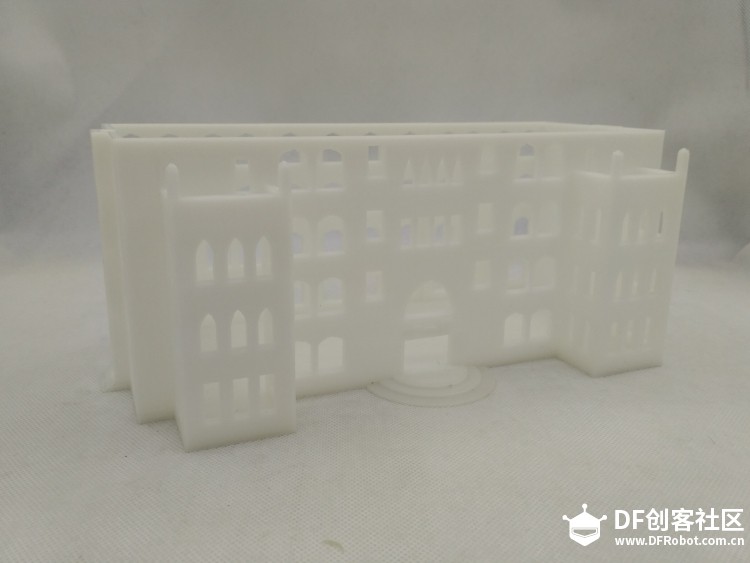

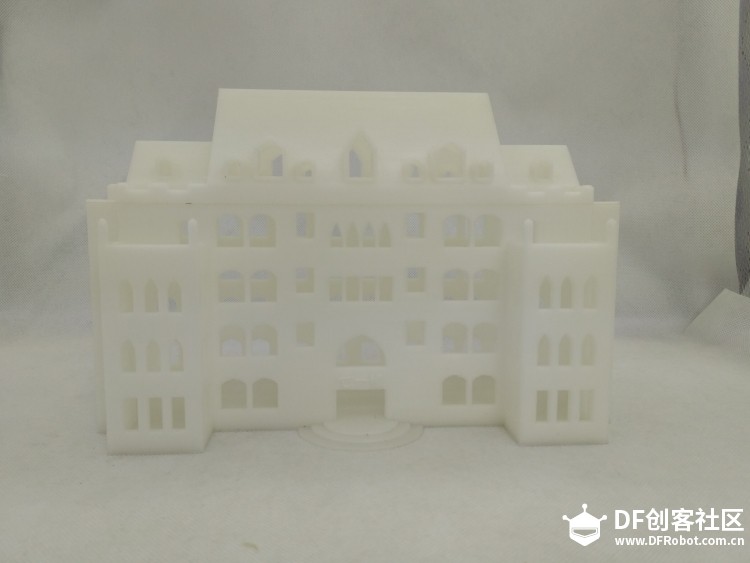

   3D打印楼房模型
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图4*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图5*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图6
   软件平台:
   makecode
【制作过程】

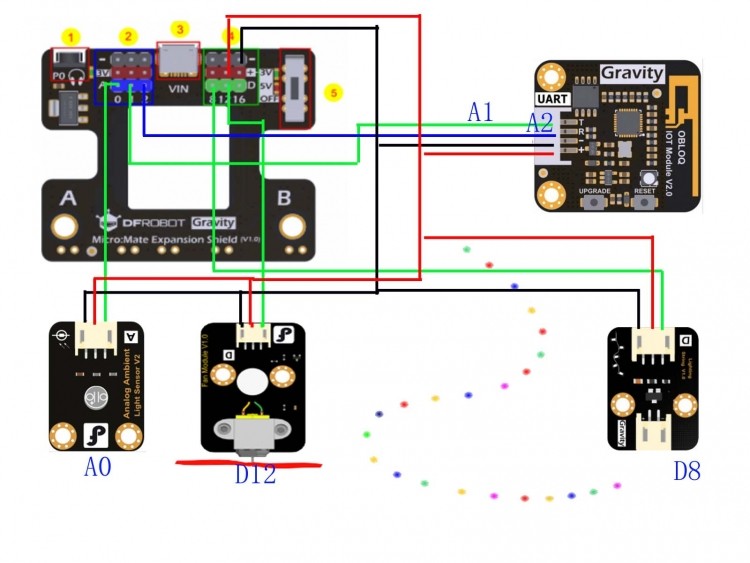

   1.硬件连线
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图7

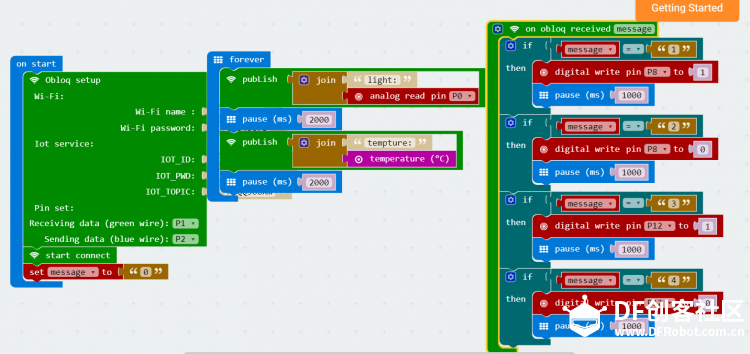

2.编写程序
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图8

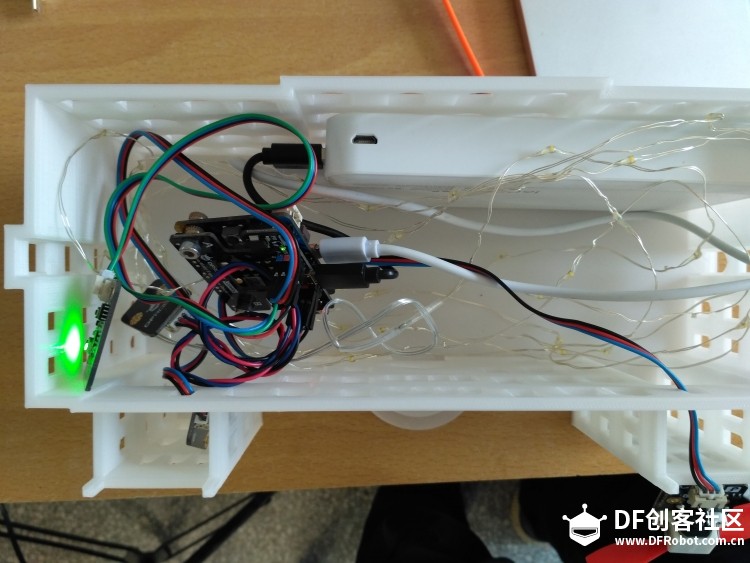

3.安装调试
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图9

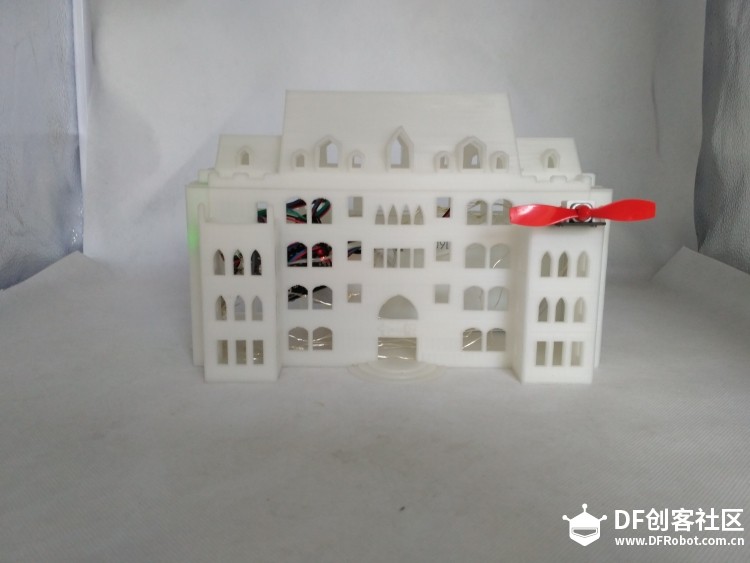

将设备都放入到楼房模型中
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图10
整体效果
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图11

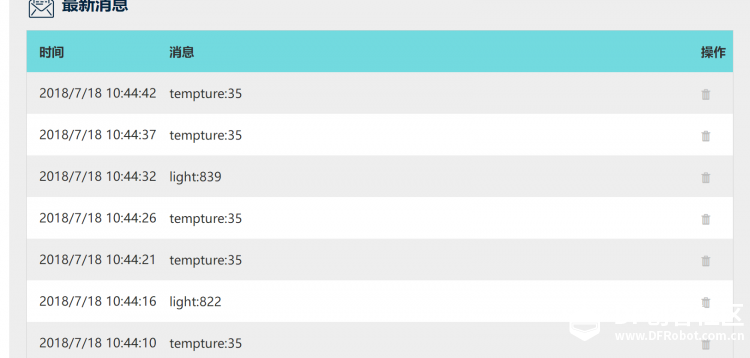

实时上传的温度,光线数据
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图12
人工控制LED和风扇模块
*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图13*【标题】microbit + OBLOQ 实现物联网数据互通(温度+光线)图14

【视频演示】
