【micro:bit × OBLOQ挑战赛›】挑战1 microbit + Obloq+超声波模块=...
2018-07-179277
精华项目
AI 快速预览详细
本文介绍了如何使用micro:bit、Obloq和超声波模块实现远程控制测距并回传数据。硬件包括micro:bit主板、Mate扩展板、Obloq模块和SR04超声波传感器。通过具体的硬件连接步骤和编程方法，用户可以轻松实现远程测距。最终效果是将测得的数据回传到物联网平台记录和使用。
|

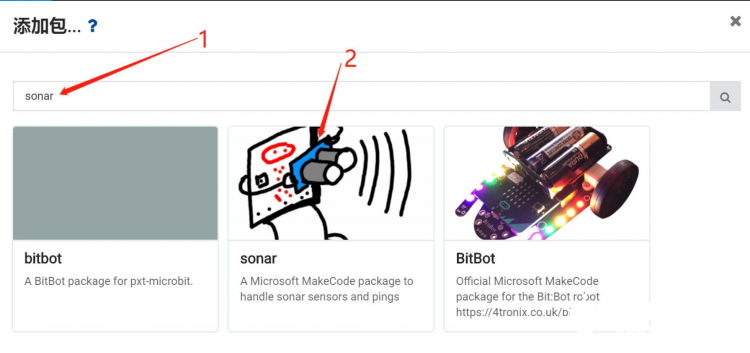

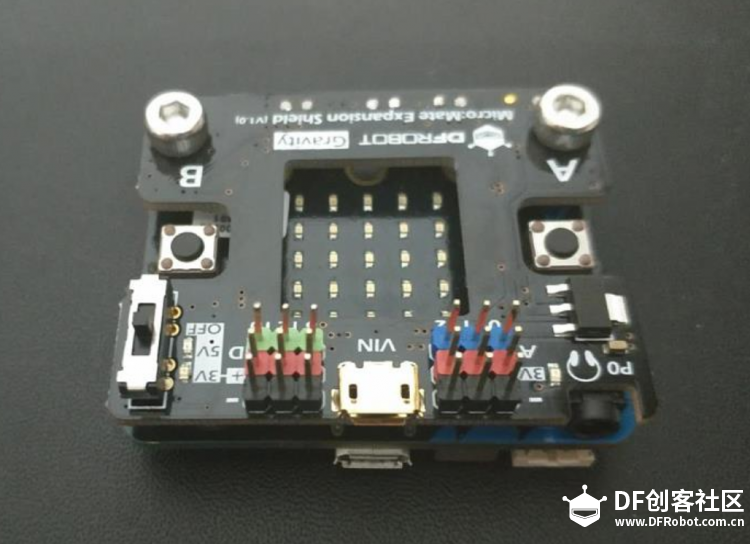

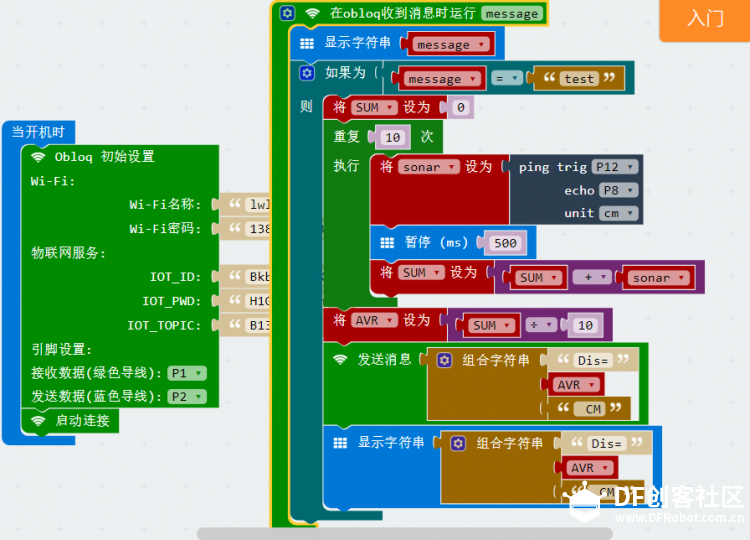

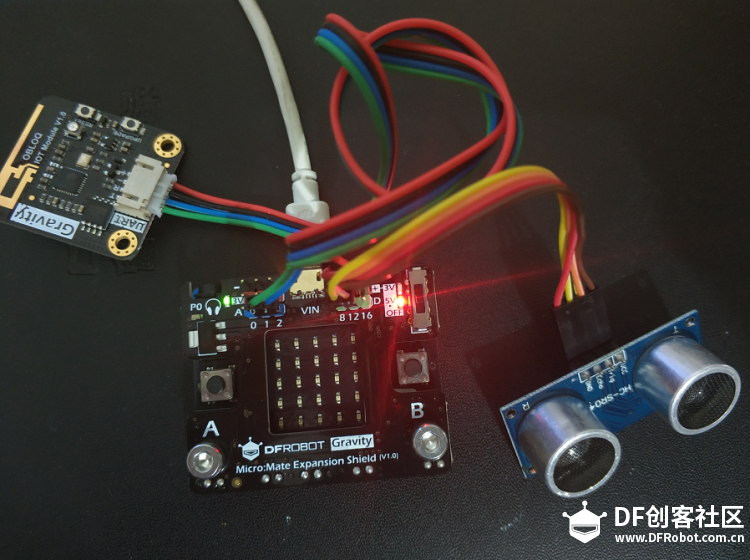

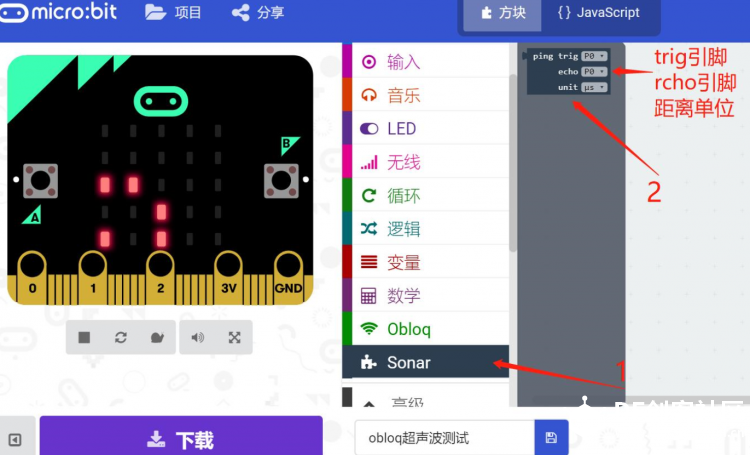

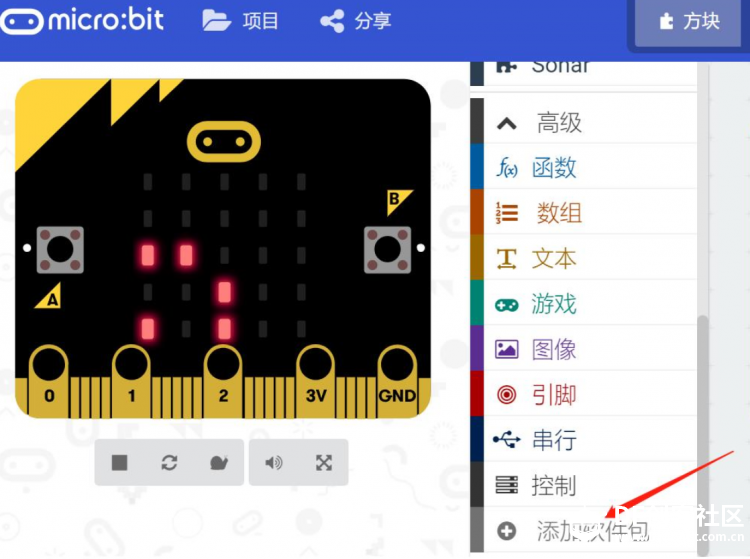

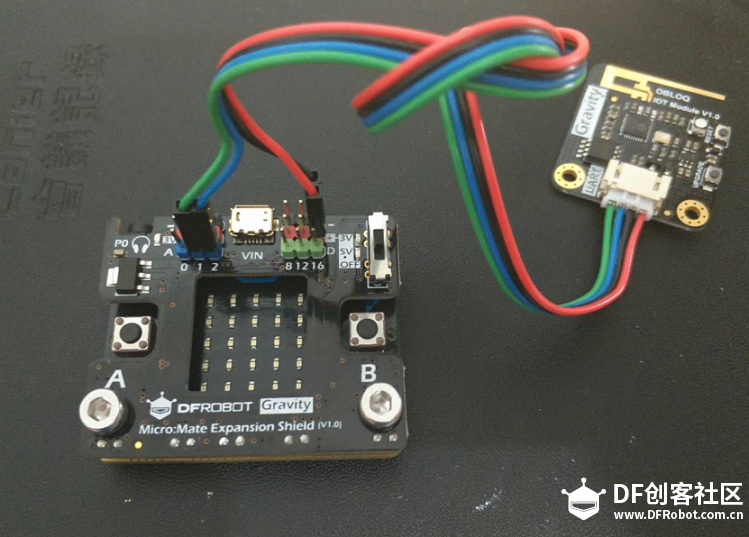

[背景] 某天看到DFROBOT论坛推出一个Mirro：bit * OBlOQ 的物联网物联网挑战赛，刚好手上有一块mirco：bit，果断报名，最终有幸入围参加！！感谢DFROBOT提供的比赛机会和硬件支持。废话少说，马上开始折腾！ [硬件] 硬件：micro:bit主板 1块 Mate扩展板 1块 OBlOQ模块（含连接线） 1块 SR04超声波传感器 1个 [硬件搭建] 硬件部分主要是线路的连接,比较简单。 1.Micro：bit主板和Mate拓展版合体。（操作难度接近0，对齐合上加螺母即可）  2.连接OBlOQ模块和SR04超声波传感器 OBIOQ模块（绿线TX->P1，蓝线RX->P2,红线->5V,黑线->GND）  SRO4超声波传感器（trig->P12,echo->P8,VCC->5V，GND->GND）  [软件平台] 编程软件：MAKECODE https://makecode.microbit.org/ DF物联网平台：https://iot.dfrobot.com.cn/ 具体设置查看论坛教程 教程 [程序] 我要实现的功能是通过远程控制超声波传感器测距，并把得到的数据进行求平均数处理后，回传到物联网平台记录和使用。 1.添加超声波传感器库：    2.主程序  [调试] 调试方法：在物联网平台发送test消息，并等待Mirco：bit回传超声波数据。 调试数据  调试视频 [media=swf,500,375][/media] [media=x,500,375][/media] 视频不是知道什么原因还是上传失败，直接附上连接： |
[拓展]
微信小程序操作：微信小程序搜索Easy Iot（是大写i，不是小写L）,输入账号、密码即可登陆成功。
