micro:bit 物联网环境光检测器
2018-07-176170
AI 快速预览详细
本项目使用micro:bit开发板、Micro:Mate I/O扩展板和Gravity: OBLOQ - IoT Module物联网模块，通过Makecode离线版编程，实现环境光线的采集并上传到云平台。硬件连接包括将I/O扩展板固定在micro:bit上，并将OBLOQ - IoT Module连接在I/O扩展板上。软件编程部分使用Makecode进行功能实现。最终效果是能够采集环境光线的平均值，并将其上传到云平台，适用于评估特定植物生长的光照影响。
|

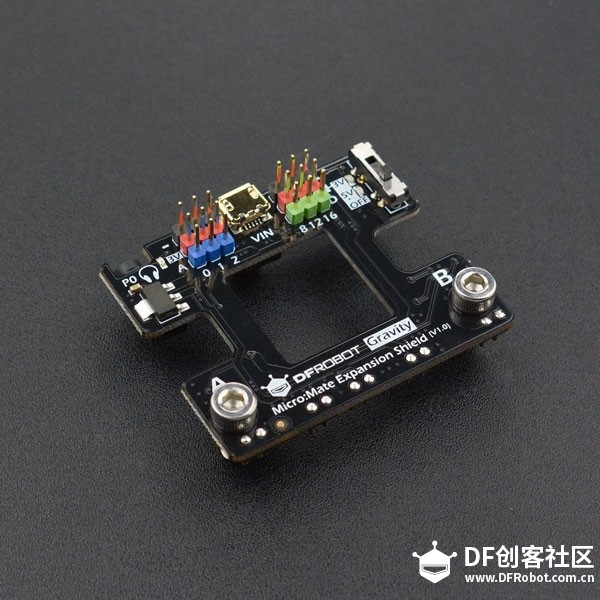

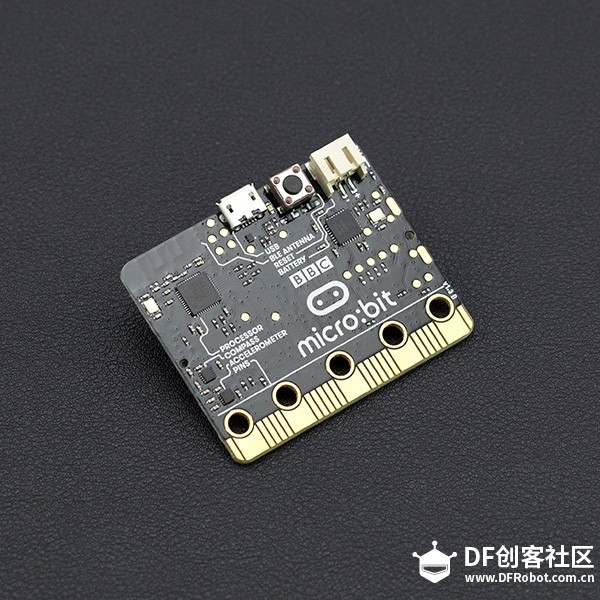

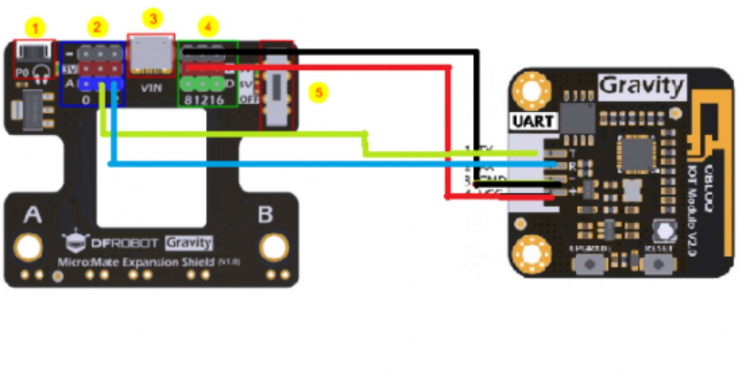

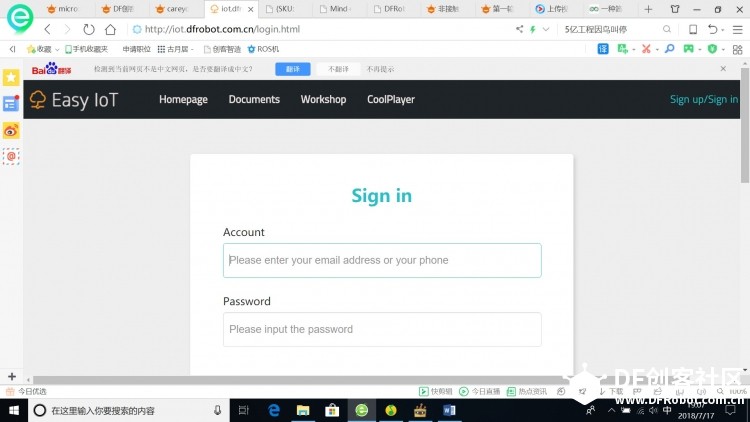

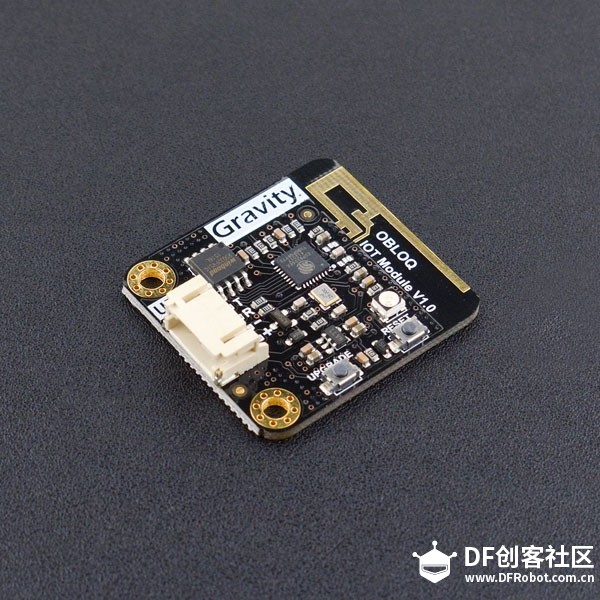

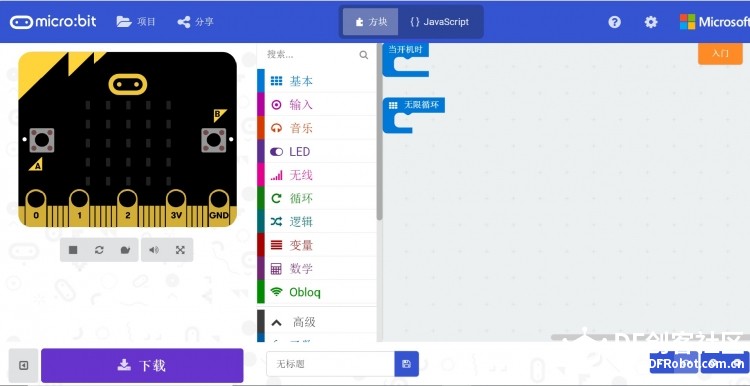

很高兴参加这次的比赛，重在参与，互相学习交流。 1.简介 第一题选题是使用micro:bit+ObloqIOT模块实现环境光线的采集，并将平均光线值通过物联网模块上传到云平台。 其实际意义在于，我们知道植物的生长对于光照强度的依赖性，采集光线平均值，可以用于评价光照对于特定植物生长的影响，进而可以开发更多的器件，用于控制和改变环境光线强度。 2.准备事项 2.1 运用到的硬件材料清单： ①.micro:bit开发板  ②. Micro:Mate I/O扩展板  ③. Gravity: OBLOQ - IoT Module 物联网模块  ④. micro usb 数据线1条 2.2 运用到的软件平台 ①. Makecode离线版  ②. Dfrobot Easy IOT 平台  2.3 大环境 WIFI环境 知道SSID和密码 3. 制作过程 3.1 硬件连接 将Micro:Mate I/O扩展板通过螺母固定在micro:bit开发板上（注意不要太紧，楼主第一次拧太紧居然接触不良了）。 然后根据接线图将OBLOQ - IoT Module 物联网模块连接在I/O扩展板上，再将micro usb数据线连接在micro:bit开发板上（注意一定是主板而不是I/O扩展板）   3.2 软件编程 使用Makecode进行功能实现，实现程序图形如下  3.3 测试 板子上电测试，在不同光照条件下进行测试，得到不同的环境光线平均值。  4.演示视频 上电网络初始化 实现环境光线物联网数据互通 5.相关程序文件 见附件 |
-
-
438.09 KB, 下载次数: 2856
