【标题】micro:bit+OBLOQ=简易物联网环境监测仪

【介绍】基于挑战1：microbit + OBLOQ 实现物联网数据互通的要求，发挥micro:bit自带的两个环境监测功能——温度、亮度检测，结合OBLOQ实现基本的物联网环境监测仪功能。同时利用原有的用于Arduino的亚克力底板、3D打印的micro:bit外壳，搭建简易的“micro:bit+OBLOQ物联网mini实验平台“，在提高项目的美观度的同时，也便于微课录制过程中的硬件呈现。

【准备事项】

硬件

micro:bit×1

DF micro:mate扩展板×1

DF OBLOQ物联网模块×1

材料

Aruidno UNO亚克力底板×1

3mm尼龙柱×2

3mm螺丝&螺母×2

3M底板脚垫×4

工具

3D打印机

3mm电钻

直尺

软件平台

Makecode

【制作过程】

一、搭建mini实验平台

1.打印micro:bit外壳

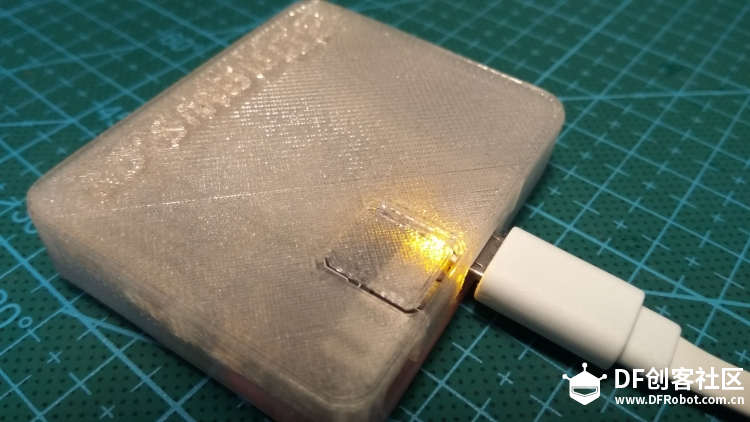

本项目所用的micro:bit外壳早期在社区发帖过，见[项目]BBC micro:bit的新装——分享两款精致的3D打印外壳。使用的是带磨砂顶盖的那款。

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图1

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图2

因为加装了micro:mate扩展板的缘故，磨砂顶盖无需打印

2.固定外壳和尼龙柱

第一个任务下发的硬件只有3个，包括micro:bit、micro:mate、OBLOQ，所以暂且只要固定以上配件。

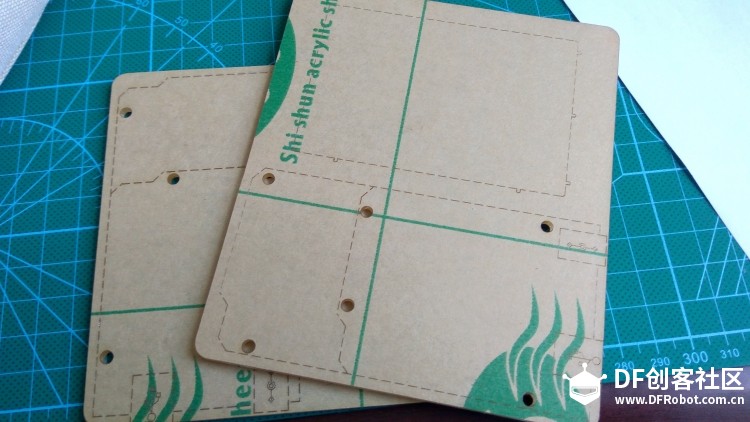

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图3

这是以前败的Arduino UNO的亚克力底板

比划好位置后先钻孔固定micro:bit外壳

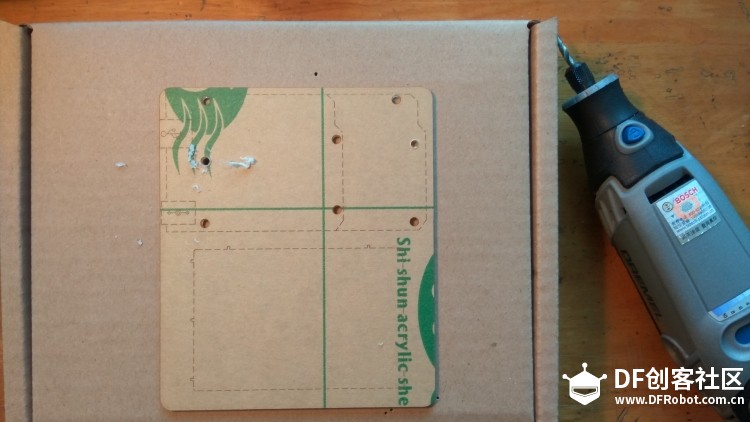

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图4

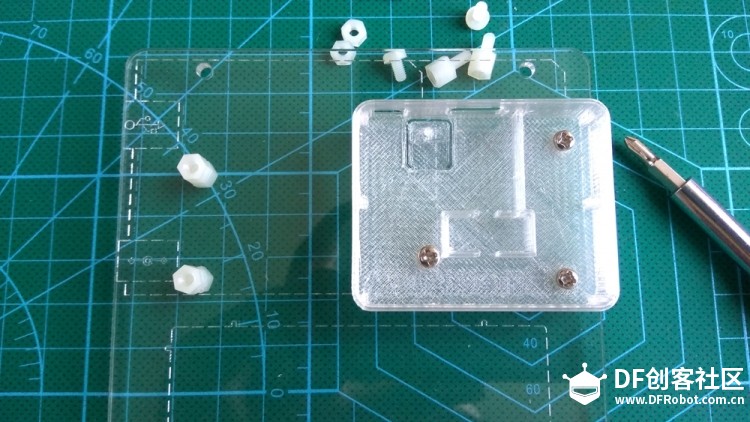

利用原有的UNO的孔位布局，只要钻一个孔即可

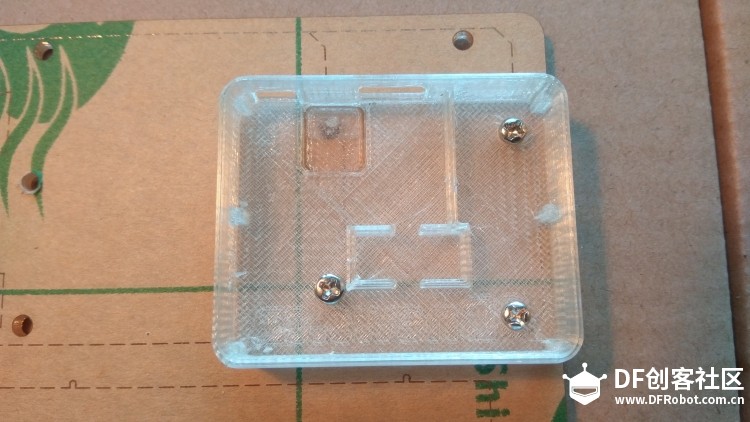

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图5

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图6

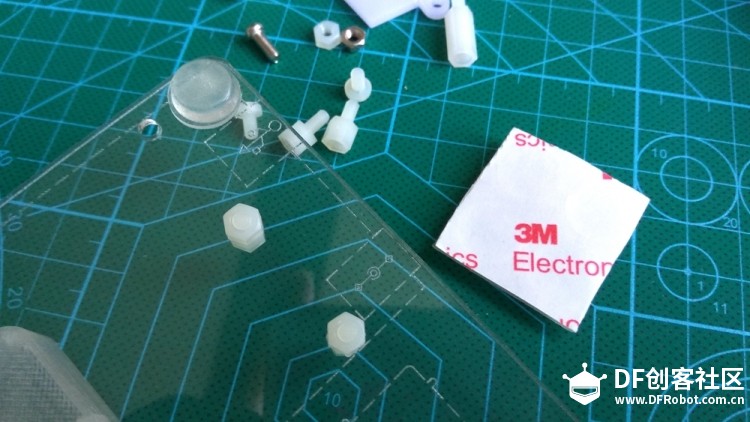

至于OBLOQ的孔距，因为当时模块没在身边，请教了赛事群的DF工程师，给出的数据是25mm

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图7

四个角装上3M的脚垫

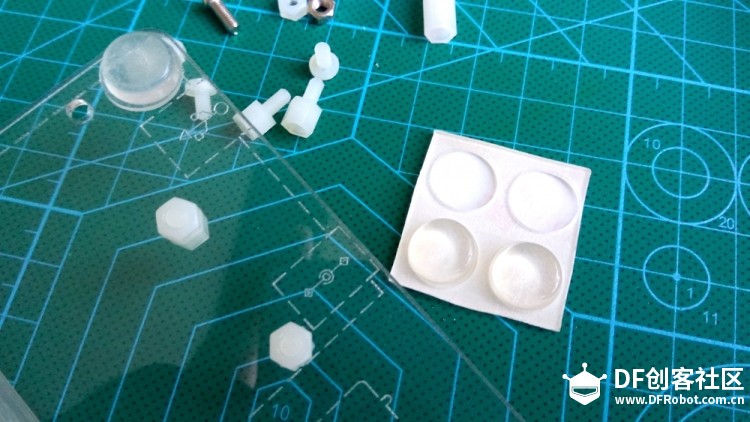

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图8

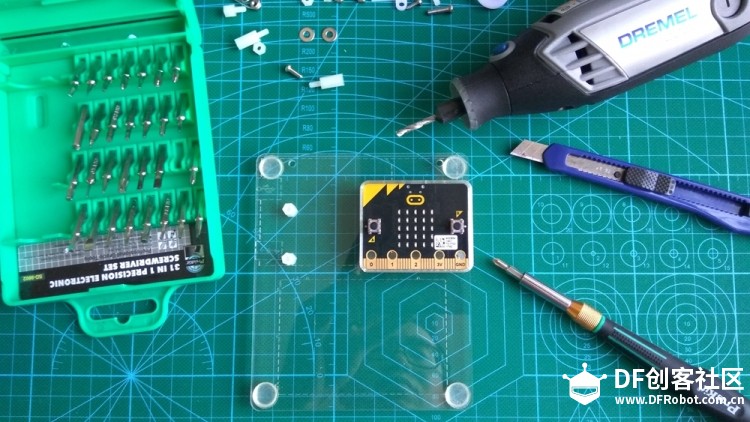

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图9

装上micro:bit，严丝合缝很完美

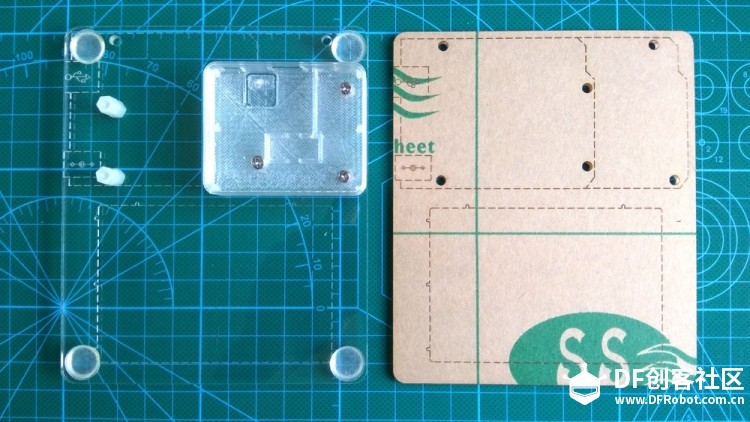

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图10

和原始孔位比较下，其实只钻了2孔

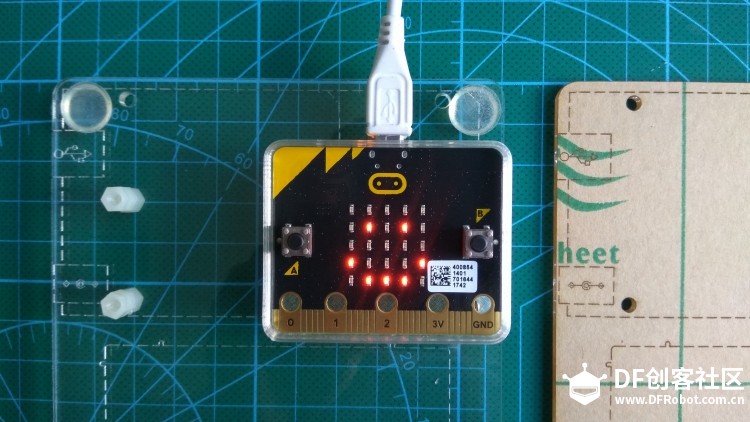

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图11

micro:bit放这个位置，USB口约处于底板外沿1.5cm以下，保护了USB插头，避免使用时意外“别断”接口。

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图12

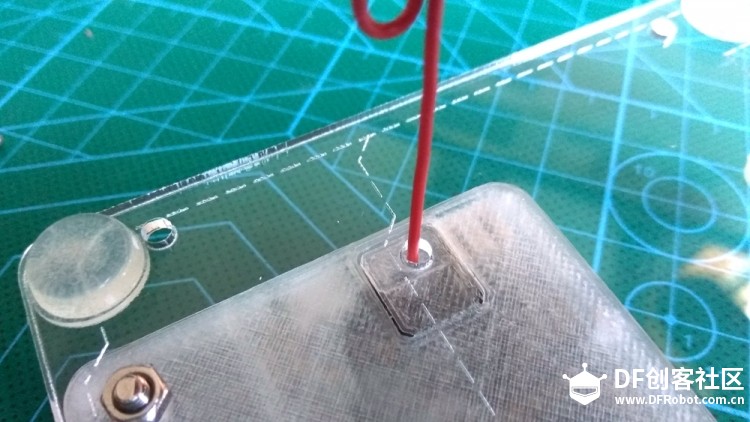

此外在利用旧孔位的固定同时，还保留了背面reset键的功能。合理布局在省事的同时，这种“恰到好处”也带了了制作过程中的愉悦感。

二、线路连接

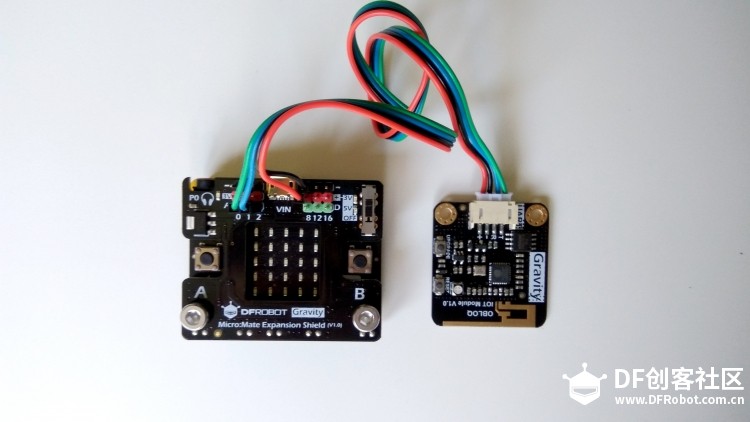

首先参照下图进行线路连接

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图16

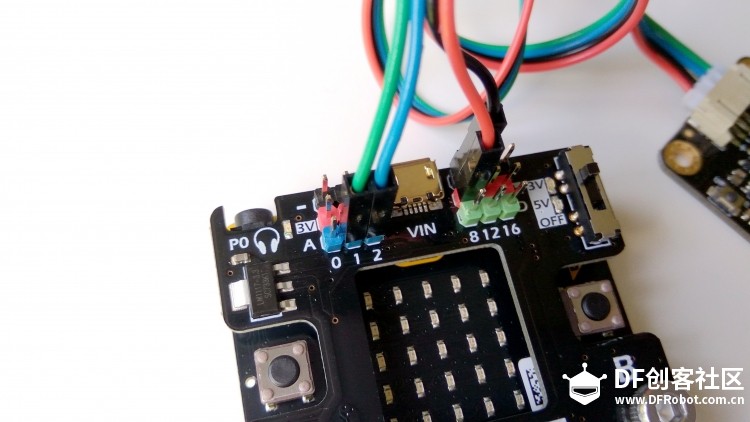

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图15

Micro:mate	OBLOQ
A1	T(绿)
A2	R(蓝)
5V	+
GND	-

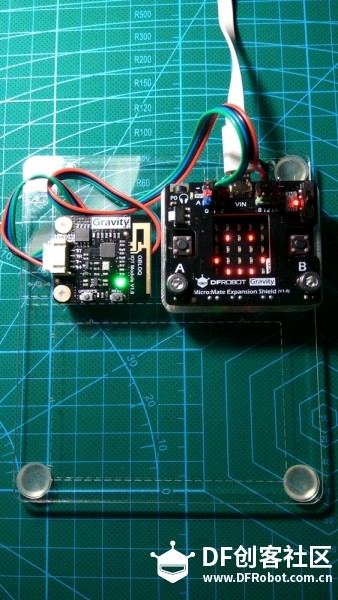

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图13

拧几把螺丝的事情我就不再赘述了

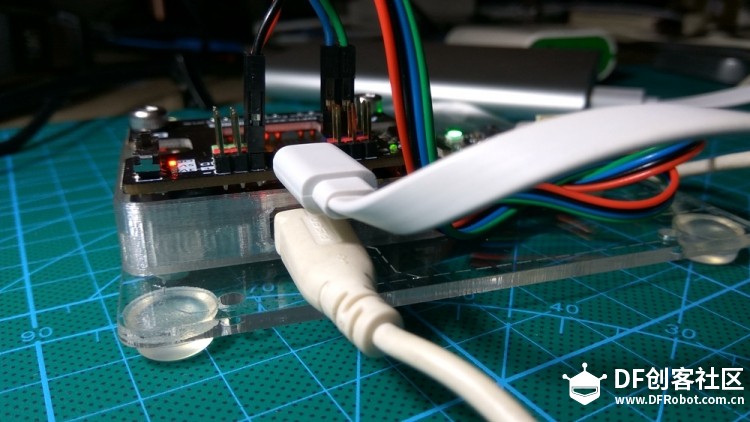

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图14

这样安装可以做到供电和数据传输两不误

三、配置物联网服务

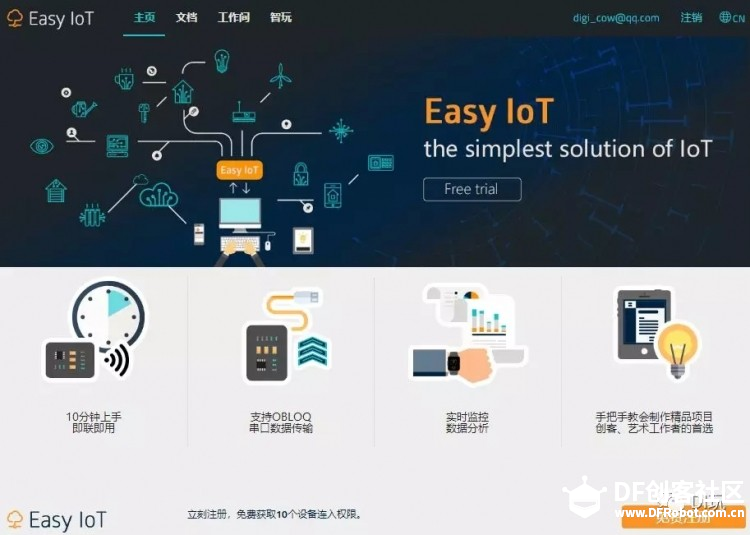

简介下DF IoT平台的使用。登陆注册有多个入口，除了直接访问IoT平台https://iot.dfrobot.com.cn，DF也将其像商城账号一样关联到了社区里。可在社区用户信息里依次点击菜单中的“物联网”-“管理设备”进入IoT平台。

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图17

注册完毕点击下图页面中的“工作间”就可以进行配置了。

点击后台上的这个按钮明文显示ID和PWD备用

四、编写程序

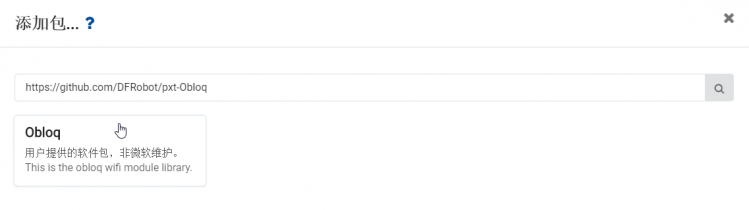

1.在makecode中搜索和添加OBLOQ软件包

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图18

成功后会在指令区看到OBLOQ模块的相关指令

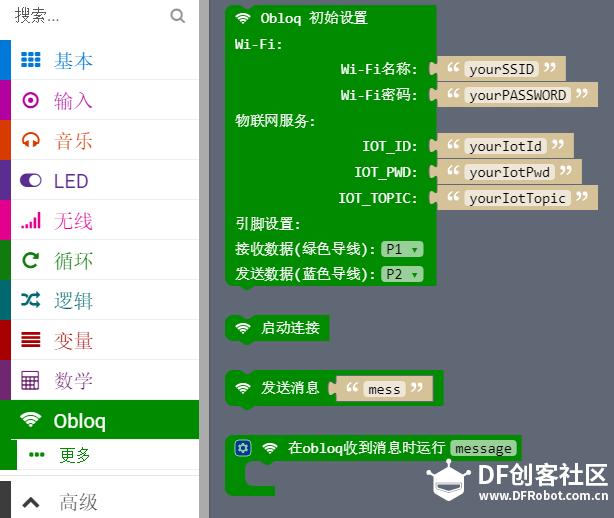

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图19

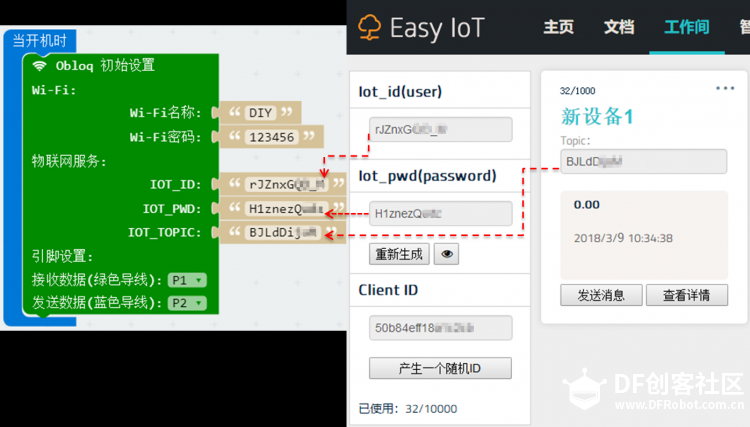

2.重点了解下程序中物联网部分配置

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图20

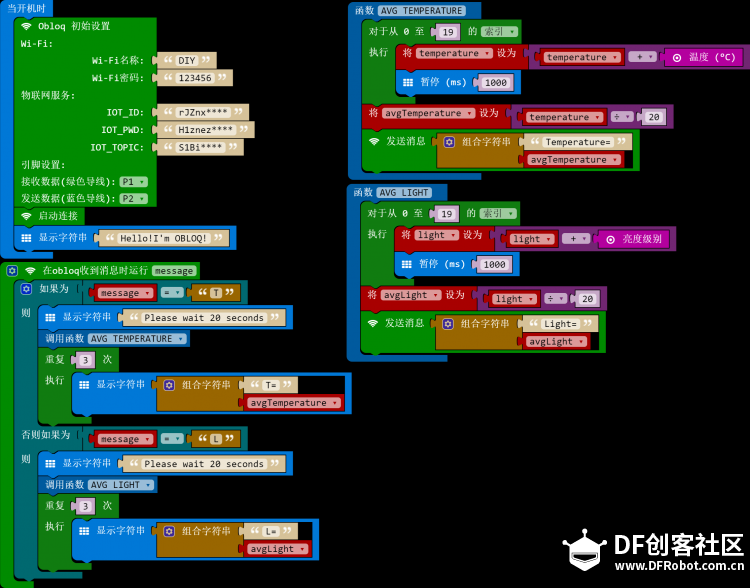

3.根据本次挑战主题，利用提供的硬件，实现主题要求的功能

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图21

4.测试及流程推演

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图22

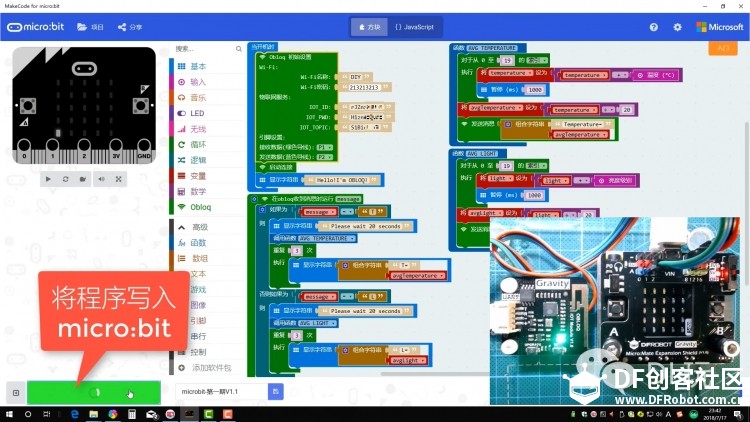

将程序写入micro:bit（注意写入数据不能将数据线连到micro:mate的供电口上，要接到micro:bit的USB口）

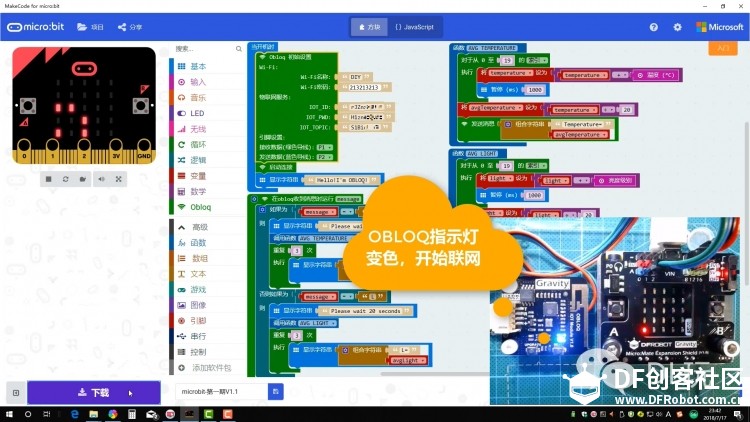

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图23

OBLOQ指示灯变化，说明开始联网初始化

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图25

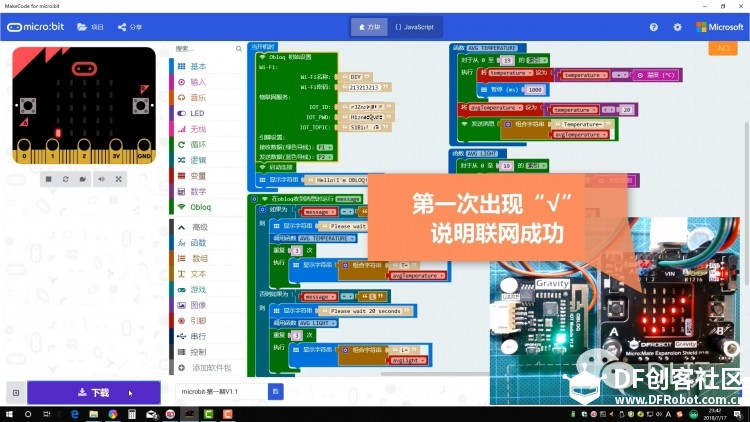

第一次出现“√”，说明联网成功

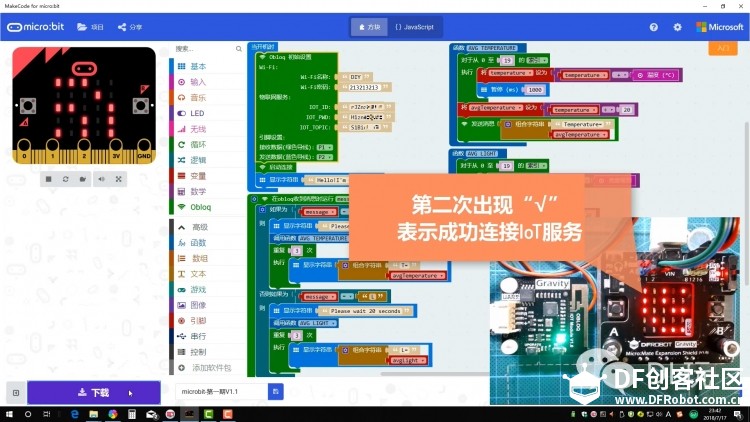

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图24

第二次出现“√”，表示已成功连接IoT服务

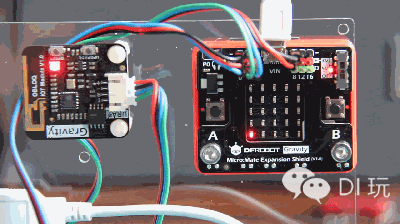

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图35

这里有个动图，记录了另一个IoT小项目的物联网模块初始化过程

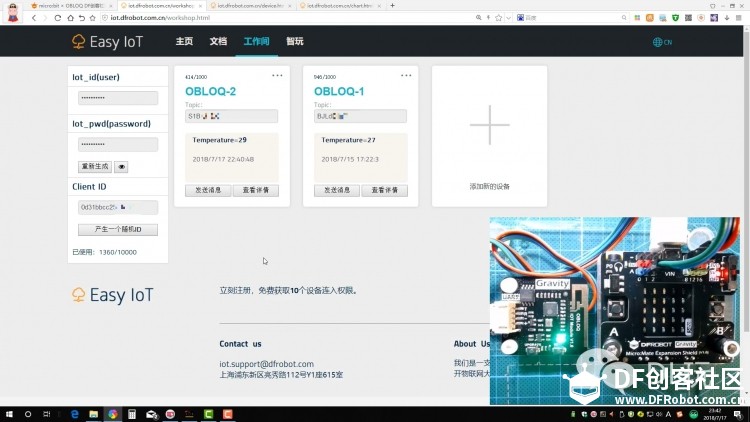

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图26

登录Easy IoT平台，进入工作间，找到对应的IoT设备，点击发送信息

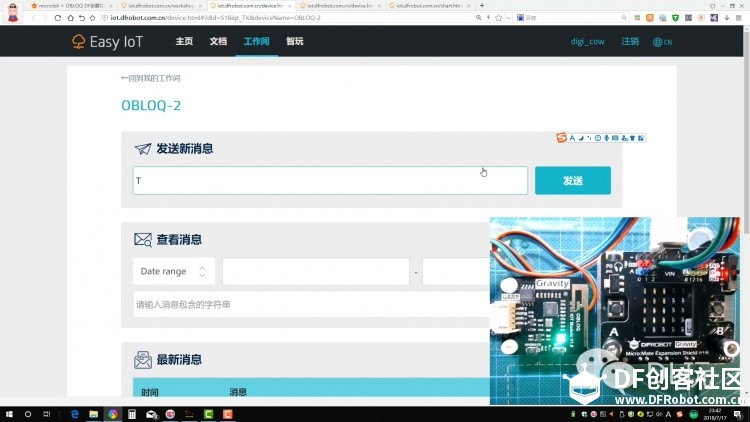

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图27

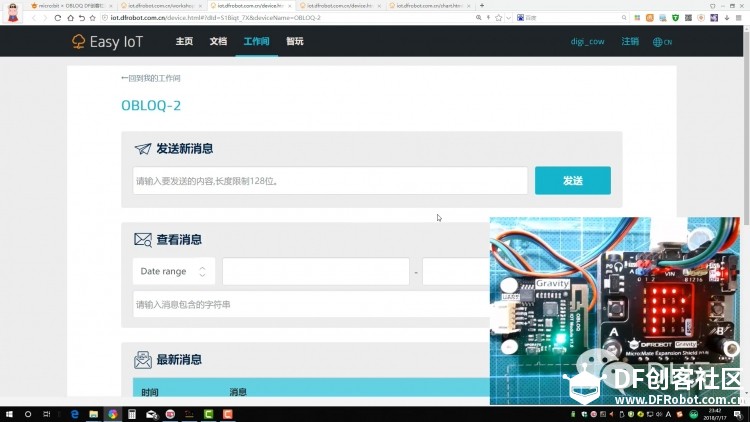

我们首先发送字符"T"

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图28

点阵滚屏提示“Please wait 20 seconds”

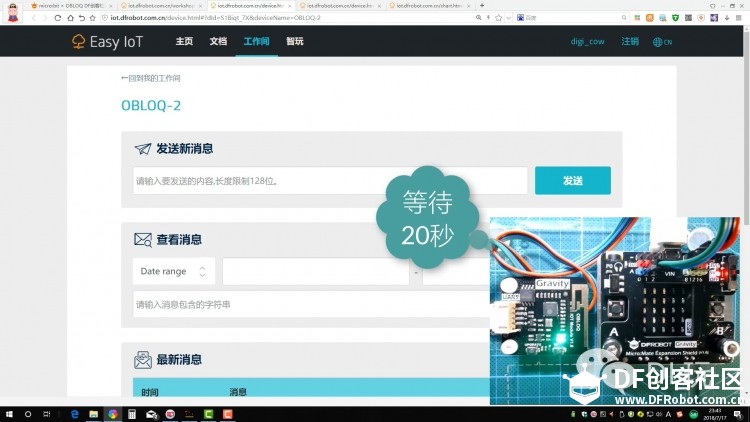

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图29

等待20秒，过程中micro:bit以1秒为间隔将检测到的温度值累加，并最终计算出平均值，发送到Easy IoT，同时滚屏显示检测结果。

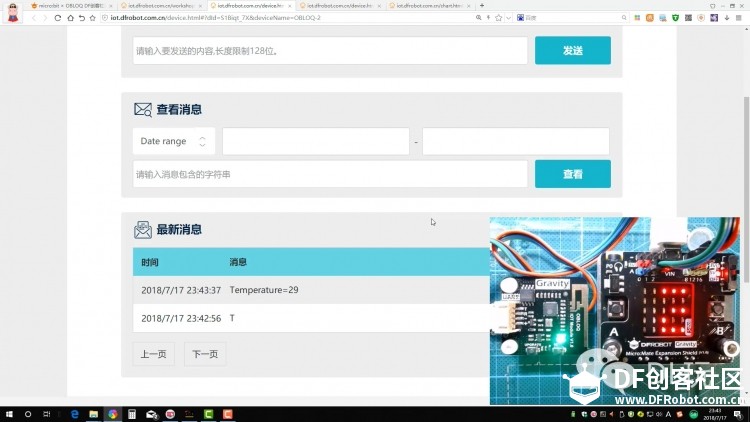

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图30

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图31

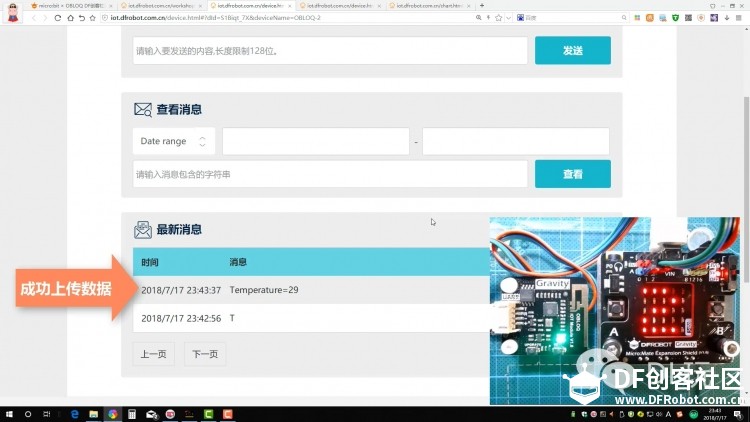

数据已成功上传到IoT平台

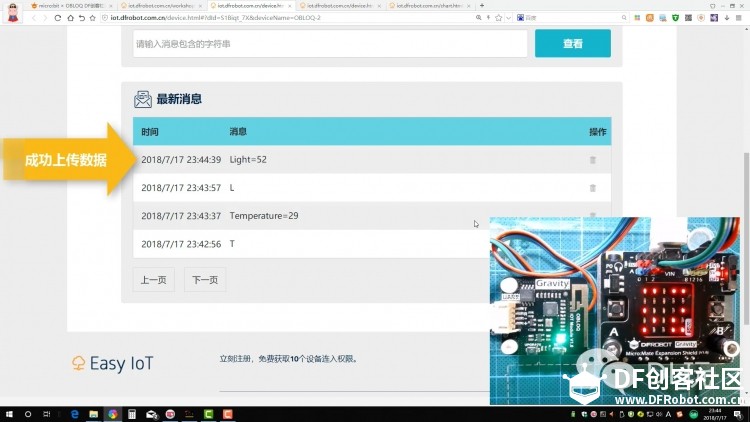

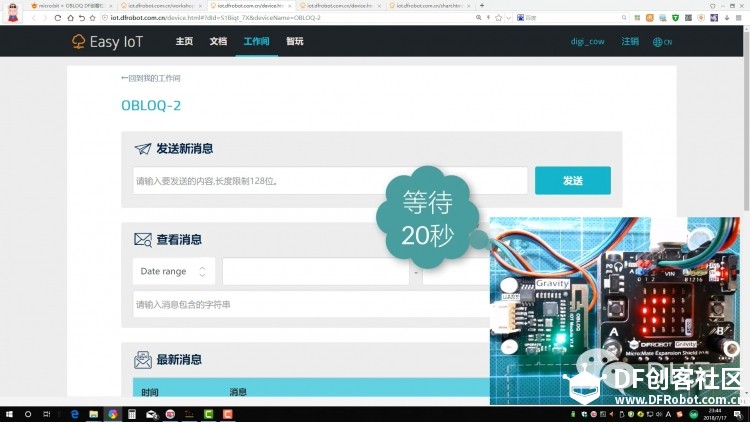

接下来我们测试发送字符“L”，命令micro:bit检测环境亮度并上传数据到IoT平台

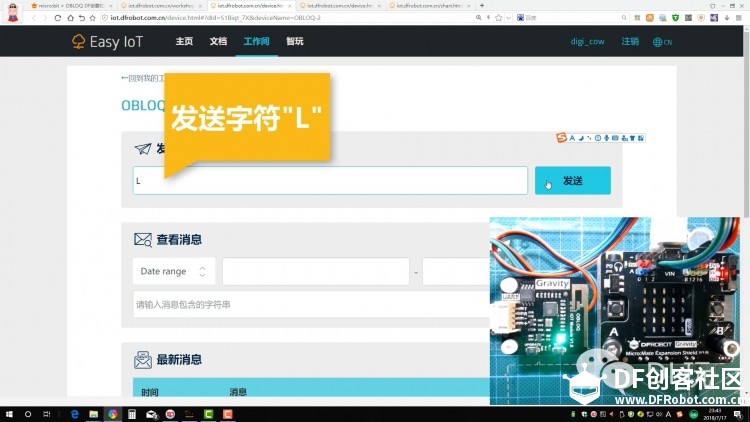

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图32

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图33

[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪图34

视频教程

为了帮助大家循序渐进地沿着比赛的路径了解OBLOQ物联网模块的使用方法，录制了一个简单的微课，看过后会更加明晰。

【相关文件或资源】

microbit-microbit-第一期V1-1（上传）.zip

225.43 KB, 下载次数: 13929

源代码
