挑战一实现物联网温度监测
2018-07-207328
AI 快速预览详细
本文介绍了如何使用micro:bit板载温度传感器和DFRobot的OBLOQ物联网模块，通过EasyIot云服务器实现物联网实时环境温度监测。首先，需要正确连接micro:bit、OBLOQ模块和扩展板，然后在EasyIot平台上配置设备并下载程序到micro:bit。完成这些步骤后，可以通过发送指令来获取当前环境温度。这个项目不仅适合STEM教育，还能帮助孩子了解物联网技术的实际应用。
|

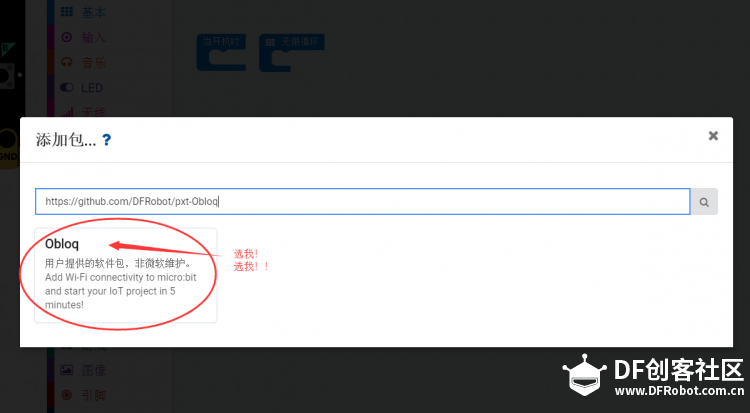

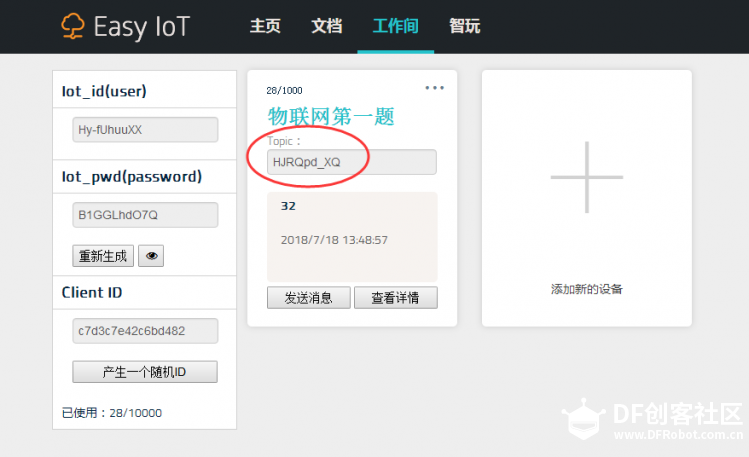

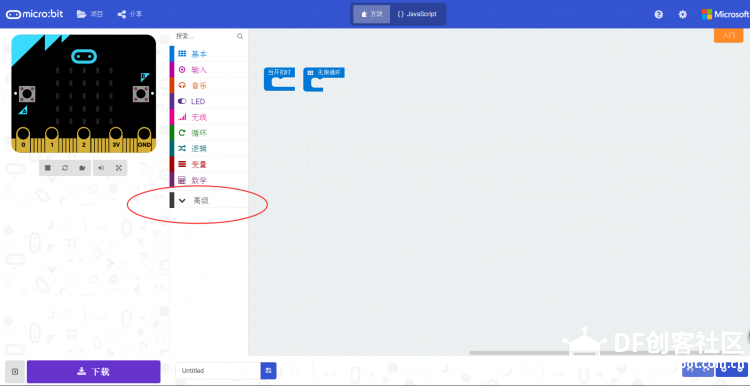

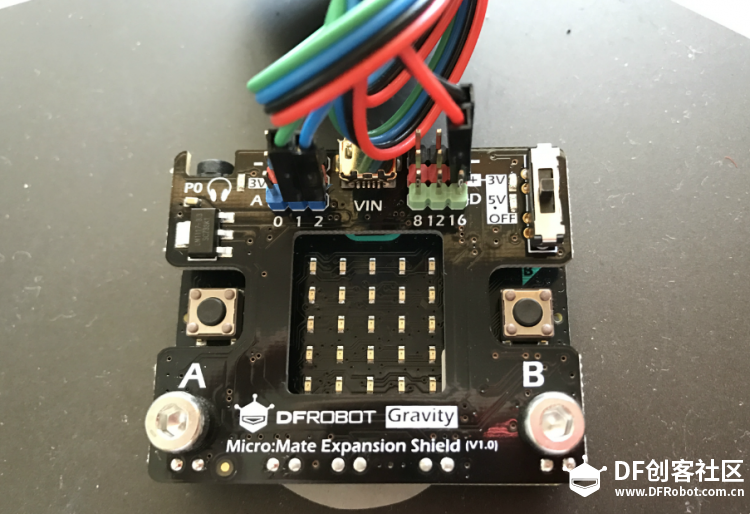

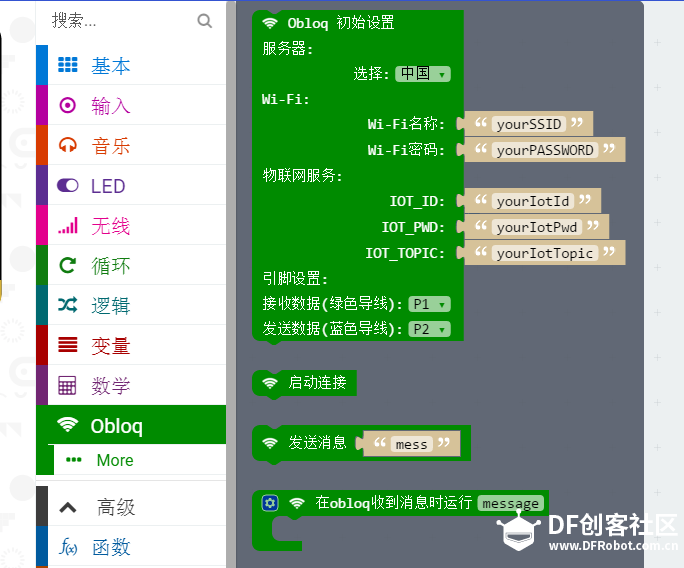

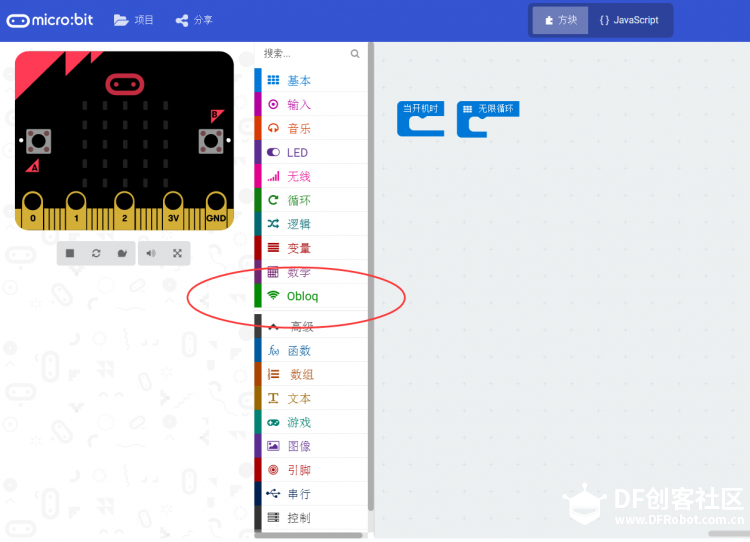

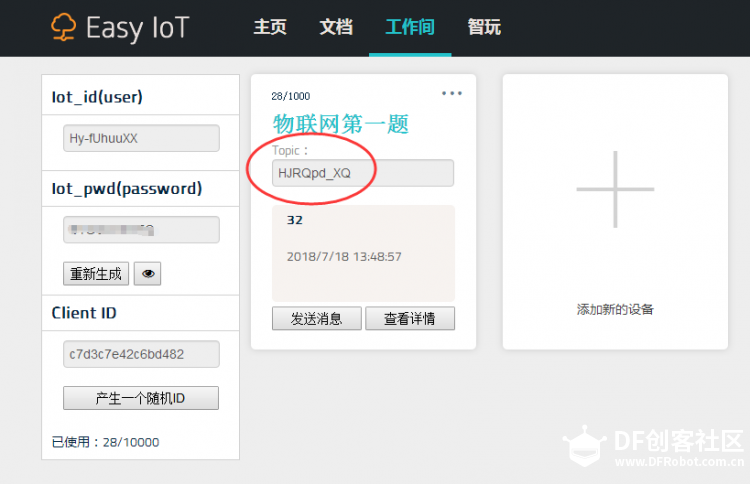

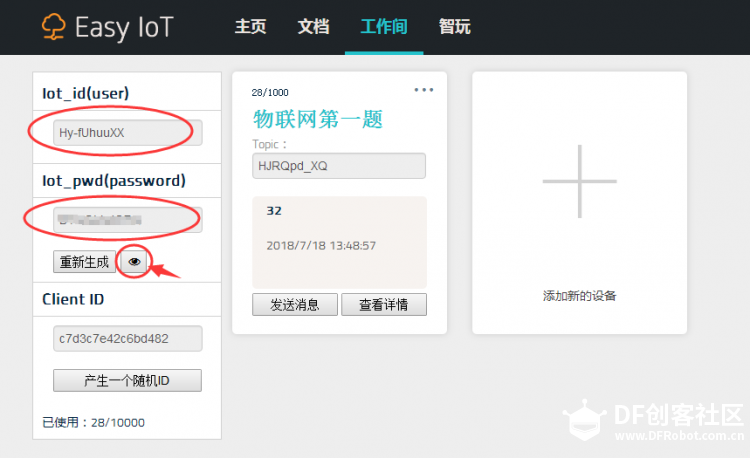

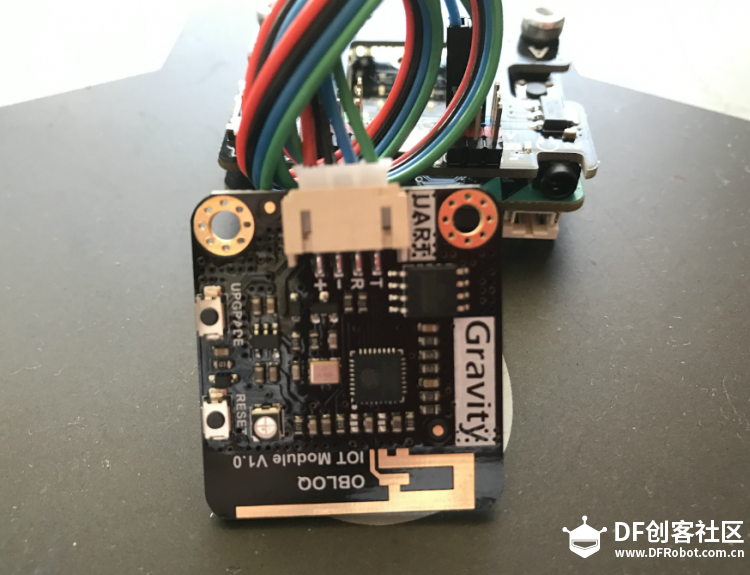

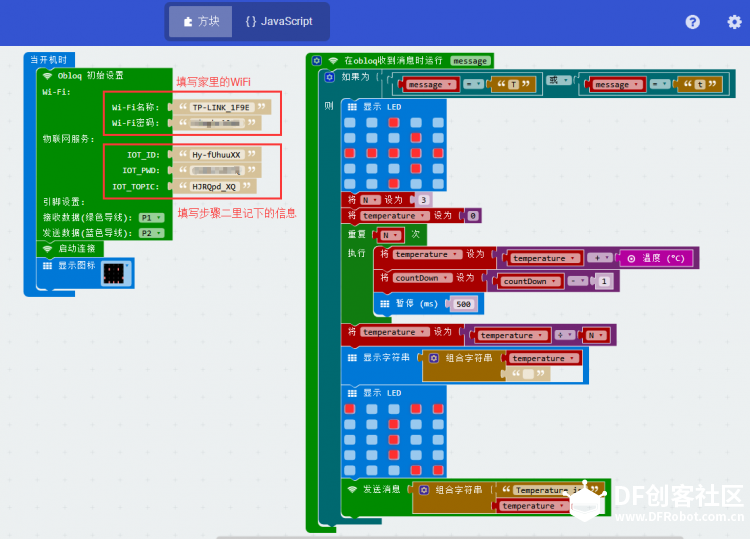

【标题】 挑战一实现物联网温度监测 【介绍】 使用micro:bit板载的温度传感器，通过micro:bit x OBLOQ与EasyIot云服务器进行数据互通，实现基于物联网的实时环境温度监测。 【准备事项】 硬件 micro:bit x1 DF micro:mate扩展板 x1 DF micro:OBLOQ物联网模块 x1 软件平台 makecode 【制作过程】 一、硬件模块连接 整体上是这样连接的 大的板子是micro：mate扩展板，小的板子是micro:OBLOQ物联网模块 （为了好看把数据线绕成这样，LZ亲测好看是没用的，反而导致OBLOQ模块不能供电）  micro：mate扩展板上引脚的接线：绿色连接p1，蓝色连接p2，黑色连接负极，红色连接正极，右侧开关拨到5V。 micro：bit板和micro：mate扩展板通过A、B字母下面的两个孔连接 （LZ第一次用DFRobot的扩展板，居然不知道要这样连接，一个劲地问为什么模块指示灯一直是红灯，也是醉了/(ㄒoㄒ)/~~）  micro:OBLOQ物联网模块上引脚的连接：绿色连接T，蓝色连接R，黑色连接负极，红色连接正极。  二、配置EasyIot云服务器 打开https://iot.dfrobot.com.cn/index.html 乖乖注册登录，然后选择在网页上选择“工作间” 点击“眼睛”按钮，牢记iot_id和iot_psw  点“＋”添加一个新设备，取好名字，牢记Topic  三、用makecode编写程序 打开https://makecode.microbit.org/点击“高级”——添加软件包   输入网址https://github.com/DFRobot/pxt-Obloq ，搜索 选择Obloq，下载完成后出现obloq代码块    编写程序，下载到micro：bit即可。  四、验证物联网数据互通 在EasyIot平台发送字母T(或者t)  micro：bit接收字母T(或者t)后发送回此时监测到的环境温度  实验完成！ 等待视频上传~ 视频来了 |
-
-
