micro:bit × OBLOQ 实现物联网与局域网数据传输

让Radio与Wifi齐飞

2018-07-205666

hnyzcj

UID: 164

590文章

50粉丝

779获取喜欢

AI 快速预览详细

本文介绍了如何使用micro:bit和OBLOQ模块实现物联网与局域网的数据传输。通过定义三块Microbit板，A板作为物联网接口和局域网数据收发端，B、C板为测试节点。文章详细描述了电路连接和代码编写方法，解决了单个OBLOQ模块只能支持一个Topic的问题。

视频演示：

最近参加了DF的micro:bit × OBLOQ DF创客社区玩转物联网挑战赛，感受到了DF的强大实力，赞美的话我就不说了。OBLOG模块让大家轻松的实现物联网的功能，但是目前一个OBLOG模块只支持一个Topic：
也就是说目前只能将1个设备上的相关信息发送到物联网上，咨询了DF技术人员，回复多个Topic模块正在编写中，目前可以使用BXY来编写。
But，这种做法我很不满意，你就等于是在炎热的酷暑本来给我吹空调的，现在给我把手摇扇。（开个玩笑，………………）
不过呢，什么事情都不能等着别人去给你喂饭，我也得做点什么，于是我想到了microbit的radio功能。
这里定义三块Microbit 板，A板连OBLOG模块，作为物联网模块数据接口端，同时也是局域网数据的接收发送端，B，C板分别为分布在局域网中的相关测试节点。具体功能如下：（信号图如下所示）
A板：
1.物联网发送1，2打开\关闭A板上的LED；物联网发送3，4打开关闭A板上的风扇。
2.按下按钮A，接收来自于B板块的温度数据；按下按钮B接收来自于C板块的温度数据。
B板：
接收到A板的发送数据请求，数据标志位1，予以应答，发送B板温度数据给A。
C板：
接收到A板的发送数据请求，数据标志位2，予以应答，发送C板温度数据给A。

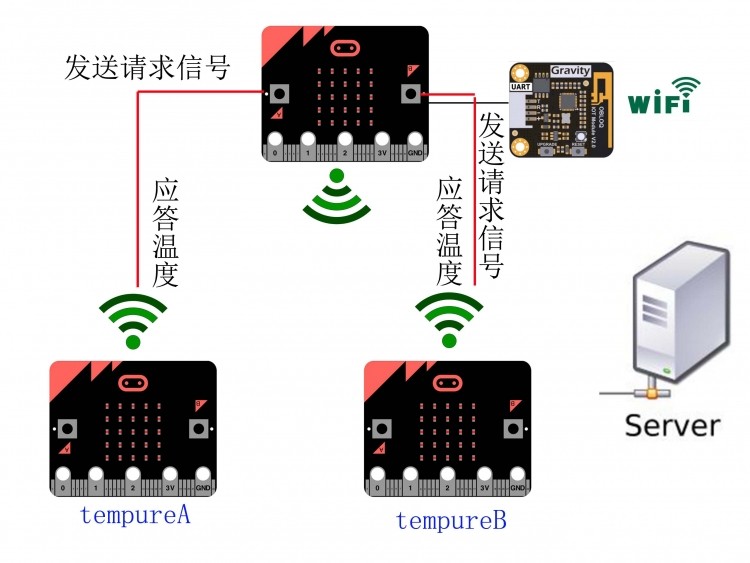

信号图

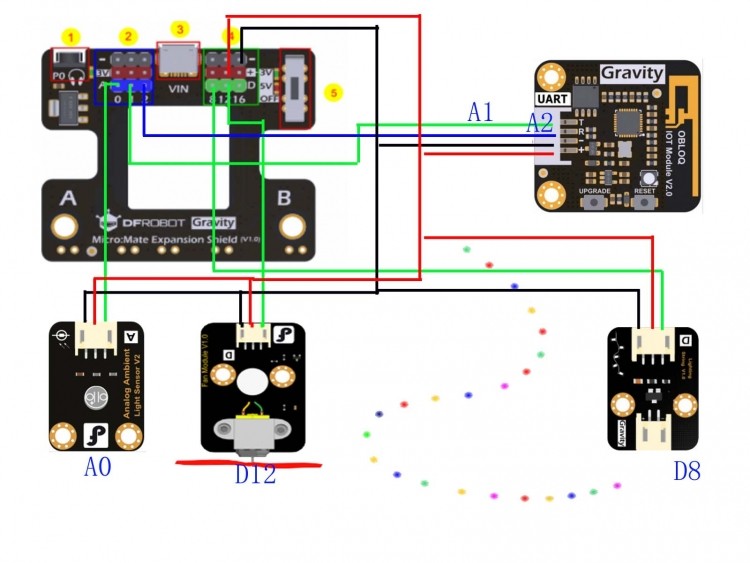

电路连接：

A板

B,C裸板。

代码编写：

A板

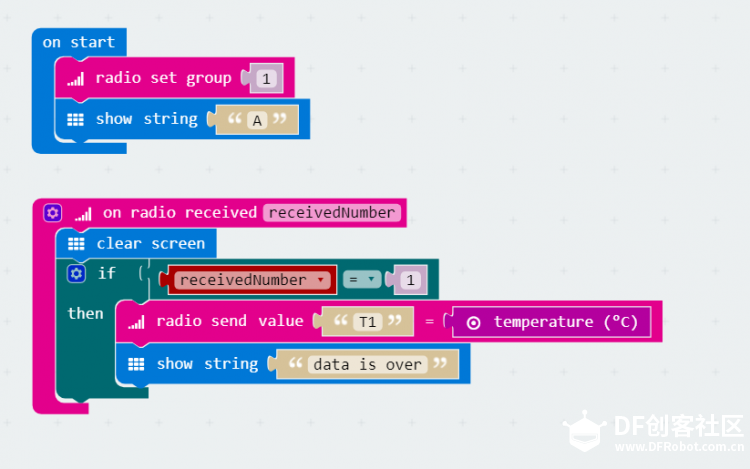

B板：

C板：

测试运行：
