【标题】使用micro:bit+OBLOQ+手机实现智能信息处理平台

【介绍】使用DFROBOT官方提供的基于MQTT协议的IoT平台进行数据交互。利用micro:bit+Obloq物联模块+ 安卓APP：MQTT Dash，进行完整的数据请求，数据处理，数据呈现过程。

【准备事项】

硬件

micro:bit×1

DF micro:mate扩展板×1

DF OBLOQ物联网模块×1

软件平台

MQTT Dash

BXY Python Editor

【制作过程】

一、搭建软件编译平台

1.论坛搜索下载、安装 BXY Python Editor

2.google play store 搜索，手机安装 MQTT Dash

二、线路连接

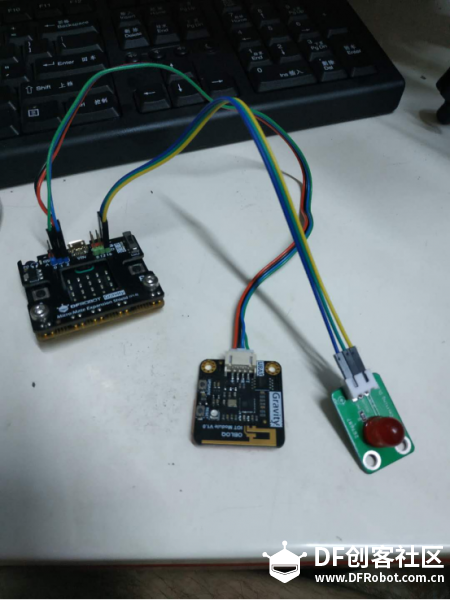

首先参照下图进行线路连接：

三、配置物联网服务

简介下DF IoT平台的使用。登陆注册有多个入口，除了直接访问IoT平台https://iot.dfrobot.com.cn，DF也将其像商城账号一样关联到了社区里。可在社区用户信息里依次点击菜单中的“物联网”-“管理设备”进入IoT平台。或者直接在IoT平台点击“工作间”进入（先登录账号）。

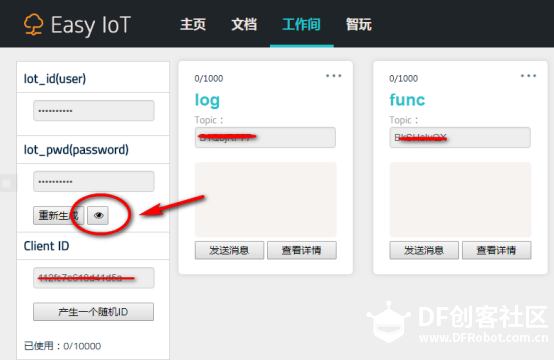

点击后台上的这个按钮明文显示ID和PWD备用

四、编写程序

打开BXY编辑器，

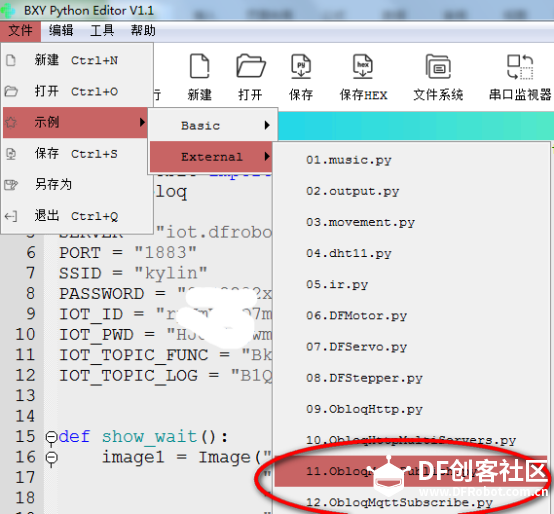

可以选择里面的示例程序进行了解。

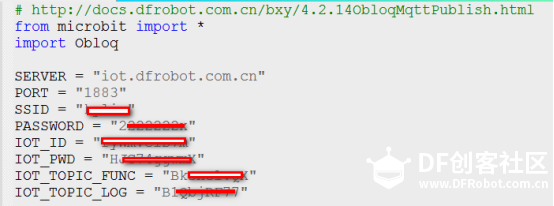

第一步设置配置信息：

连接Wifi：

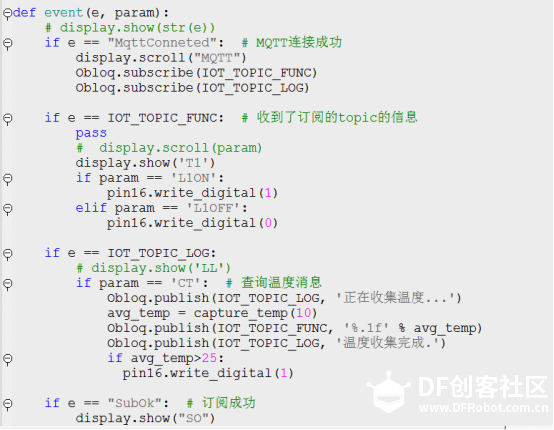

回调函数：

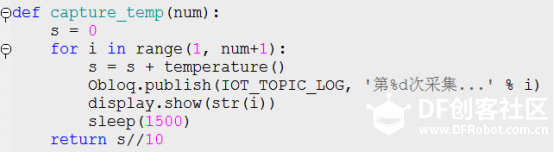

温度收集：

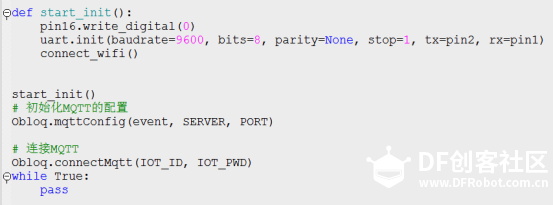

程序启动初始化：

程序编写完毕，烧录进行测试。

五：手机APP设置：

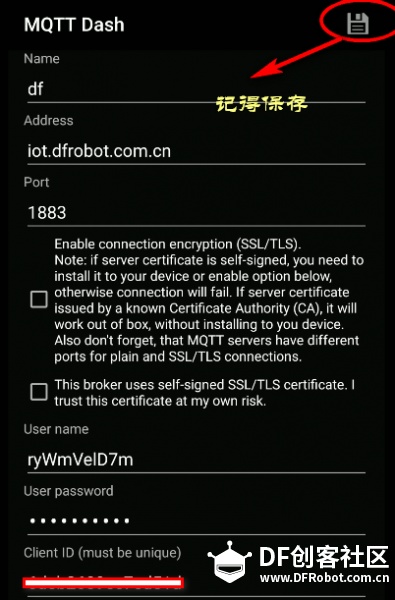

打开APP，点击添加，输入配置信息：

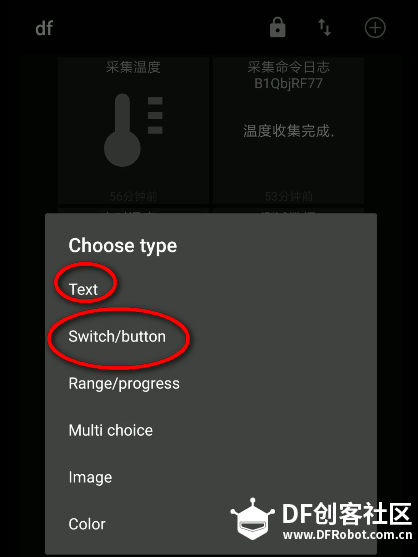

服务器设置成功后，点击进入,按照提示，分别添加Text，Button组件。

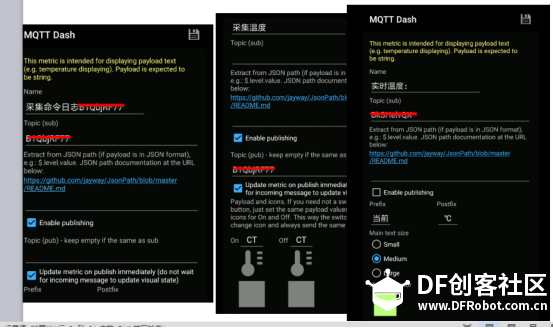

添加组件成功后，设置TOPIC

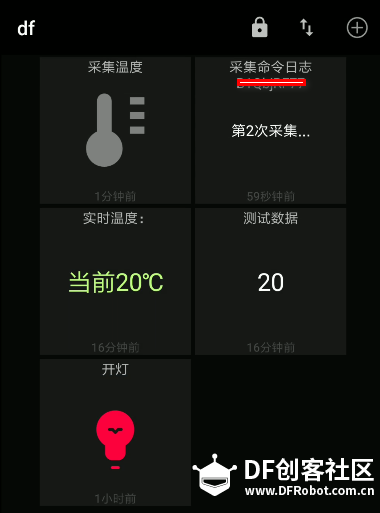

点击采集温度，通过IoT平台转发，microbit开始进行温度采集：

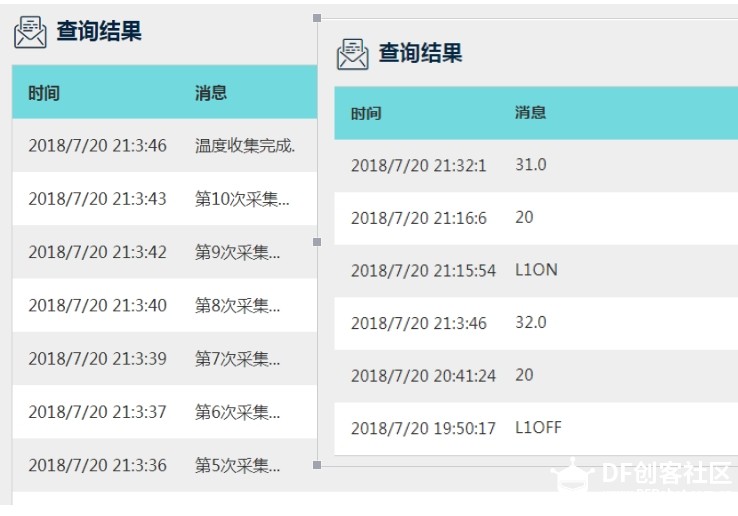

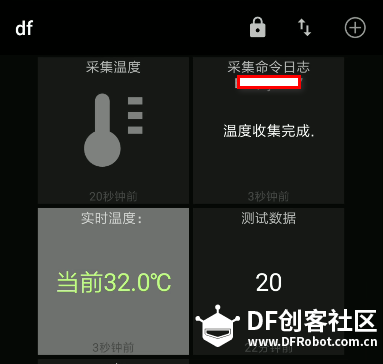

收集完毕：IoT平台回传数据：

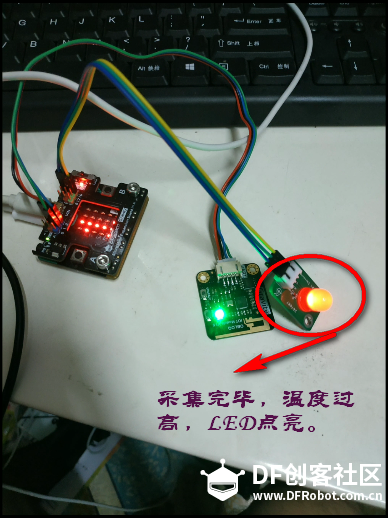

数据采集完毕，温度过高，则亮灯提示。

注册了两个TOPIC，一个用来记录信息，一个用来发送数据。

六、相关文件：

attach]52366[/attach]

APK太大传不上来，大家自己搜索下载吧

七、视频演示：
