Micro:bit 玩转 DFPlayer Mini · 制作自己的MP3播放器

DFPlayer Mini是一款小巧且价格低廉的MP3模块，可以直接接驳扬声器。模块配合供电电池、扬声器、按键可以单独使用，也可以通过串口控制，作为Arduino UNO或者是任何有串口的单片机的一个模块。模块本身完美的集成了MP3、WAV、WMA的硬解码。同时软件支持TF卡驱动，支持FAT16、FAT32文件系统。通过简单的串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，使用方便，稳定可靠。（相关介绍：https://wiki.dfrobot.com.cn/index.php?title=(SKU:DFR0299)DFPlayer_Mini%E6%A8%A1%E5%9D%97 ）
Microt:bit 玩转 DFPlayer Mini制作自己的mp3图8

第一次看到DFPlayer Mini，发现它很小巧，钩引出自己来制做一个mp3的欲望，最近在玩miicro:bit，那么用miicro:bit能不能来控制 DFPlayer Mini工作呢？
这应是个有难度的问题？

事实上，我想错了，大家应感谢来自TW的大神劉正吉老师，他给DF的DFPlayer Mini制作了MakeCode的编程模块。
网址：https://github.com/lioujj/pxt-mp3

哈哈！这下可以快速实现的我的自制mp3播放器的梦想。

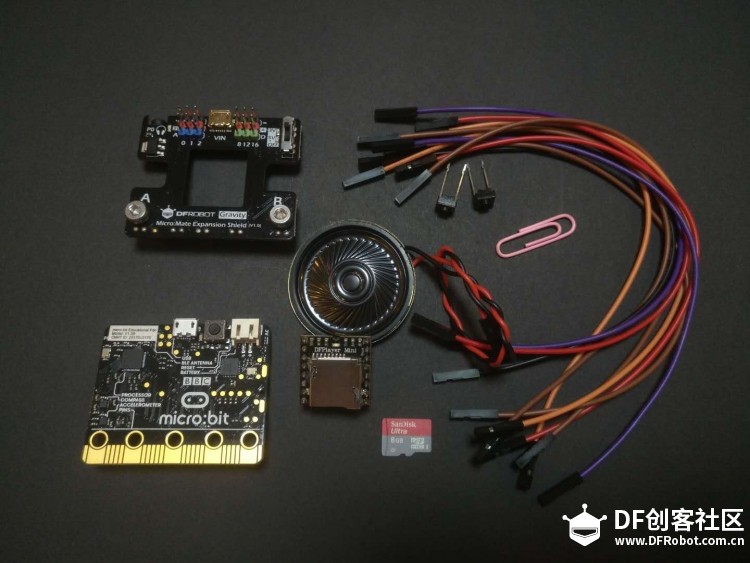

硬件全家福：
Microt:bit 玩转 DFPlayer Mini制作自己的mp3图1

编程软件：makecode

实现效果：

硬件清单：
micro:bit                                        1块
DFPlayer Mini模块                         1块
Micro:Mate多功能微型扩展板       1块
2脚按钮                                           2个
小喇叭                                           1个
杜邦线                                           1 0根
回形针                                           1个
扎带                                              4-5根

部件连线情况：
1 micro:bit与DFPlayer Mini  接线：
micro:bit  P8 ------------DFPlayer Mini  RX
micro:bit  P12 ------------DFPlayer Mini  TX
micro:bit  3V ------------DFPlayer Mini  VCC
micro:bit  GND------------DFPlayer Mini  GND
（物理上DFPlayer Mini与Mate多功能微型扩展板相连，工作时电源接扩展板，因为DFPlayer Mini模块工作电压应该是3.3V，所以在Mate多功能微型扩展板选择电压3V, 5V下可能会烧坏DFPlayer Mini模块）

2 micro:bit 与按钮1（增加音量键）
micro:bit  P1 ------------ 按钮1脚a
电源负极----------------- 按钮1脚b

3 micro:bit 与按钮2（减小音量键）
micro:bit  P2------------ 按钮2脚a
电源负极----------------- 按钮2脚b

4  小喇叭与DFPlayer Mini  接线：
小喇叭红线------------DFPlayer Mini  SPK1（或SPK2）
小喇叭黑线------------DFPlayer Mini  SPK2（或SPK1）

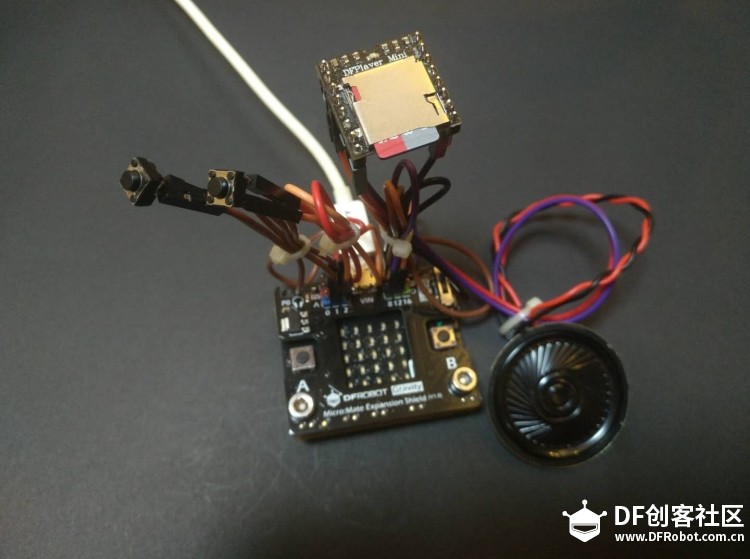

接线完毕：
Microt:bit 玩转 DFPlayer Mini制作自己的mp3图3

编程之前，先添加DFPlayer Mini 编程模块：先进入：https://makecode.microbit.org/
点击模块列表下方的“高级”按钮，并选择“添加软件包”。

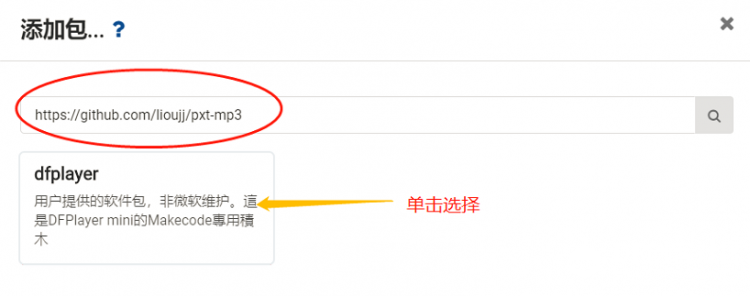

在弹出的窗口中输入“https://github.com/lioujj/pxt-mp3”，并点击搜索
选择在搜索结果中出现的"dfplayer".

Microt:bit 玩转 DFPlayer Mini制作自己的mp3图4

会增加一个“Mp3”编程模块。

Mp3模块的主编程积木有：
Microt:bit 玩转 DFPlayer Mini制作自己的mp3图9

因为开发的大神劉正吉老师生活在美丽的TW,在makecode设置为中文语言环境，显示的中文都是繁体字。

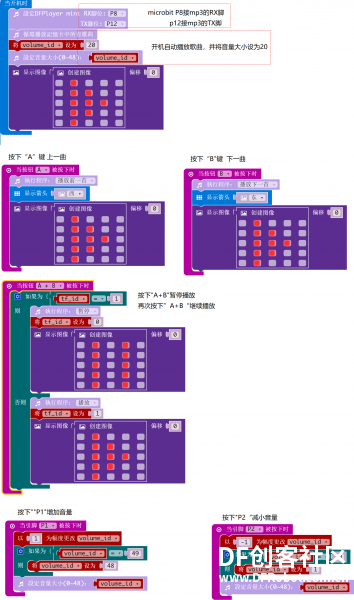

具体实现程序：
Microt:bit 玩转 DFPlayer Mini制作自己的mp3图2

程度说明：
开机自动播放歌曲。
按下A键：上一曲
按下B键：下一曲
按下A+B键：暂停/继续P
按下P1脚按钮：增加音量
按下P2脚按钮：减少音量
程序源文件：下载附件

microbit-Mp3_1.zip

注意事项：
dfplay模块的开发者认为： mp3文件命名需要是3位数字，例如"001.mp3“
DF的DFPlayer Mini文档强调：文件夹命名需要是mp3，放置在SD卡根目录下，而mp3文件命名需要是4位数字，例如"0001.mp3"，放置在mp3文件夹下。
如需中英文命名，可以添加在数字后，例如"0001hello.mp3"或者"0001后来.mp3"。

个人实际的测试的情况：文件名主名数字1-4 位都正常，中文字符的文件名也可以，建议还是用数字文件名。

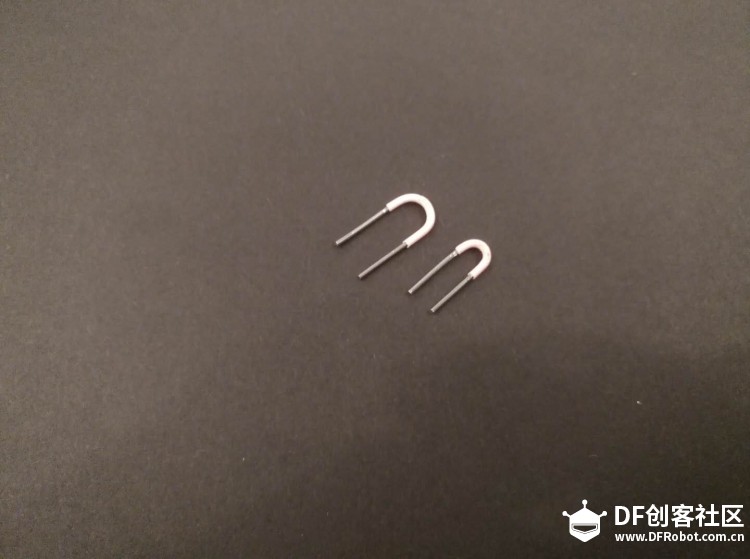

回形针的说明：
Microt:bit 玩转 DFPlayer Mini制作自己的mp3图6
