【标题】micro:bit+OBLOQ给爸妈有温度的爱

【介绍】炎炎夏日，气温特别的高，西瓜是少不了的降暑好选择，而空调更是少不了的降温“神器”。

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图1

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图2

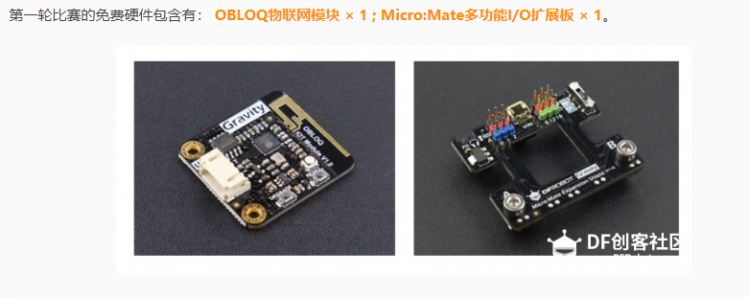

暑假到来前，看到微信群老师们分享的micro:bit × OBLOQ DF创客社区玩转物联网挑战赛，作为吃瓜群友抱着大神们学习的机会，我也设想在炎炎夏日做一个有温度又有爱的小玩意。

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图3

想起爸妈为了省电费，空调一直不怎么舍得开，开了还抢着“调节温度”——爸认为凉爽了可以把温度调高点，妈觉得热又调低点，有时就为这事争个不停，这么一去一来不说省不省电。俗话说“心静自然凉”，他们这么一争肯定不能让自己凉下来的了。

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图4

想到这里，那我就用micro:bit+OBLOQ给爸妈有温度的爱，做一个远程环境监测提醒助手，随时可以监测爸妈卧室的温度、光线强度，及时提醒他们把空调调到适宜的温度、打开窗户（为了省电把窗户关得严实也是常有的事）。下面就开始动手啦！

【准备事项】

硬件

micro:bit主控板

Micro:Mate扩展板

Obloq IoT模块+数据线

MicroUSB数据线×2

软件平台

Makecode

IoT网站

Easy IoT（iot.dfrobot.com.cn）

【制作过程】

一、硬件电路连接

（1）了解OBLOQ物联网模块

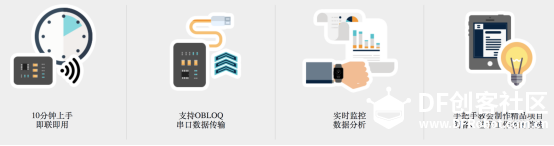

Obloq是DFRobot开发的一款物联网扩展模块，兼容micro:bit，Arduino等常用的智能硬件学习平台。我们可以形象地将Obloq模块看做一款简单易用的网卡，插上这个网卡，在Wi-Fi环境下，智能设备就能和物联网互通数据，并实现数据可视化等功能。

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图5

更详细的介绍我们可以查看官方文档OBLOQ简介

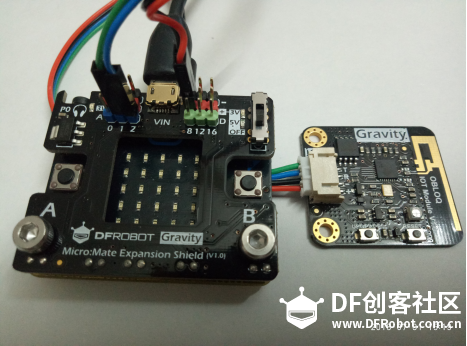

（2）电路连接

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图6

绿线=> P1

蓝线=> P2

黑线=> 任意黑色接线针(本图连接在P8数字引脚的负极)

红线=> 任意红色接线针(本图连接在P8数字引脚的正极)

注：Obloq模块的耗电量较大，如果存在供电不足的情况，建议通过扩展板的USB口进行供电。Obloq模块支持3V-5V供电，切记一定要把电源打开！

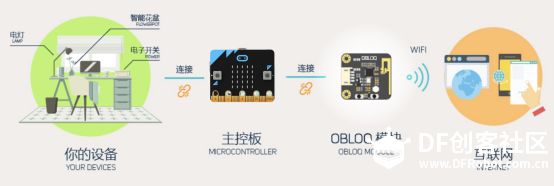

二、配置Easy IoT物联网平台（以下内容来源于官方教程贴）

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图7

(1)准备配置环境

Wifi无线网络连接（注意：记下正确的wifi用户名和密码）
可以连接到物联网的电脑或其他智能设备（现已支持微信小程序EasyIoT）

(2)注册账号

登录到Obloq网站并注册DFRobot创客社区账号

https://iot.dfrobot.com.cn/

如果已经拥有账号可以直达Obloq登录界面

https://iot.dfrobot.com.cn/login.html

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图8

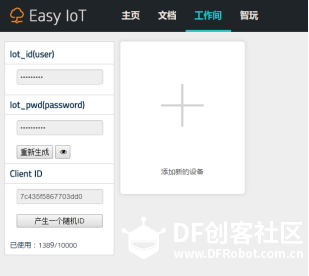

（3）登录后会跳转至工作间页面

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图9

（4）点击空白处的“+”添加新设备

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图10

（5）了解配置环境所要用到的信息

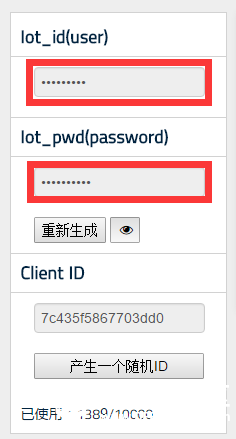

工作间页面中会显示Iot_id, Iot_pwd 与Topic等信息，这些信息后续将会在编程中用于配置连接到IoT服务。

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图11

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图19

每个用户都有独立的Iot_id与Iot_pwd，是终端设备连接物联网服务的账号和密码（不是登录的账号和密码）。

Topic对应到物联网账户下的设备。每个用户最多可以配置10个设备。

[size=10.5000pt]三、编写程序

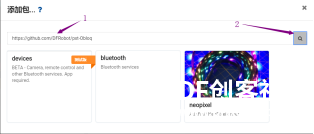

（1）进入https://makecode.microbit.org/---高级---添加软件包---输入网址https://github.com/DFRobot/pxt-Obloq---添加OBLOQ软件包

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图12

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图13

（2）Wifi与物联网服务配置

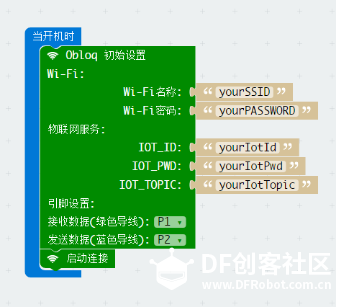

①开机后，Obloq模块需要先连接至互联网并接通物联网服务。

我们可以用过“Obloq初始设置”模块进行配置

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图14

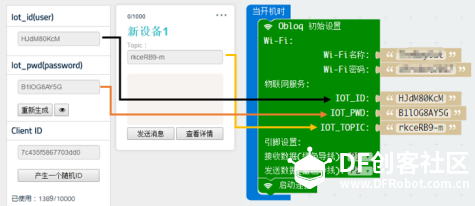

②在WiFi部分依次输入wifi的名称与密码;

在物联网服务部分依次输入物联网网站的信息，包括IoT_ID,IoT_PWD与TOPIC

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图15

③在“Obloq初始设置”下方添加“启动连接”模块来激活WIFI和物联网服务。

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图16

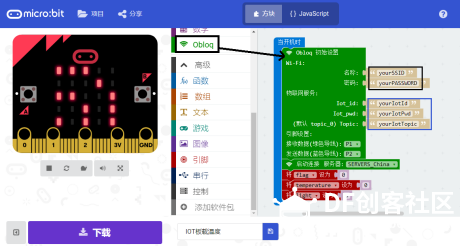

④完成配置之后，对变量进行初始化设置

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图17

（3）根据初步设想进行程序编写

[micro:bit×OBLOQ挑战赛]用micro:bit+OBLOQ给爸妈有温度的爱图18

（4）下载程序，进行测试

【相关文件或资源】

makecode程序见附件


STEM教育 · micro:bit+OBLOQ远程环境监测助手_image_3.webp

microbit--IOT第一轮比赛.rar

242.3 KB, 下载次数: 3704
