基于物联网（DF-Obloq)的家庭安防及背景音乐系统
2018-08-161.1万
AI 快速预览详细
本项目介绍了一个基于microbit和OBLOQ模块的家庭安防及背景音乐系统。硬件清单包括Microbit、OBLOQ物联网模块、电机驱动扩展板等。系统通过Easy IOT平台实现远程控制，支持入侵检测和背景音乐播放功能。在编程过程中，通过断开Mp3模块的TX引脚解决了串行通信冲突问题。最终效果是实现了智能家居的安全与娱乐双重体验。
|
基于物联网（DF-Obloq)的家庭安防及背景音乐系统 【标题】 基于物联网（DF-Obloq)的家庭安防及背景音乐系统 【介绍】 本系统是以microbit + OBLOQ 为核心的家庭的安防及背景音乐系统。传统的安防系统的入侵报警大多以短信或固定声光装置进行，安防的主机安装在固定的位置，Obloq模块和物联网平台提供了一种全新的思路，控制主机可以时时带在身边，与入侵的现场相隔天涯，可以在任何有网络的地方打开或关闭入侵检测，如发现有人非法闯入，入侵系统可以通知网络发送报报警到主机。这样的思路显然可集成多个的子系，用同一个主机的控制，如：背景音乐、空调、灯光、窗帘、防盗门等等，本系统在安防子系统基础上，引入了背景音乐控制来展示物联网智能家居生活的实例。 【通信原理】 在Easy IOT物联网平台下接入的终端（如OBLOQ模块），都是以广播的形式来发送数据，在同一个Topic识别码的设备、APP、IoT网站工作间都会收到相同的广播信息，当一块OBLOQ模块发送广播信息时，具有相同识别码Topic其它模块以及它自己都会收到这个广播信息。 【系统演示】 【功能说明】 入侵检测的工作模式通过主系统“P2按钮”进行设置，当按下“P2按钮”进入“布防(BuFang)”模式，再次按下切换为“撤防CheFang” 模式，只有在“布防(BuFang)”工作模式时，从系统的传感器检测到人体红外热释信息，才会发送“ 入侵(ruqin)”信息，主系统收到“ 入侵(ruqin)”信息号后会在1602液晶上显示“ruqin”同时蜂鸣器（带功放喇叭模块）发出音乐报警，这时按下“P2按钮”设置“撤防CheFang”，“ruqin”提示信息被清除。 播放背景音乐功能使用“P1按钮”来控制，按下“P1按钮”播放背景音乐，再次停止播放背景音乐。 【Mp3和Obloq的说明】 Mp3和Obloq两个模块和micro:bit的联系都是以串行通信的进行的，在Micro:bit只连接Mp3或Obloq时，这两个模块都能正常工作。然而在技术验时出了问题，当两个模块同时使用，在程序中这两个模块不论怎么设置，接线引脚换来换去，全都不行。Micro:bit只能使用Obloq发送信息，无法接收信息，不论是Micro:bit自己发出的，还是通过Easy IOT发出的信息，全部不可以。可以认为Mp3和Obloq这2个模块的程序包在串行通行上有冲突，花费了差不多2天的空余时间都无法解决这个问题，在准备弃使用Mp3时，灵光一闪，记起玩Mp3模块时曾发现Mp3只接RX脚，TX脚悬空也能正常播放音乐，Mp3的TX脚是向Micro:bit发送信息的，Obloq能正常发送信息，证明两个模块同时在线时Micro:bit发送串行通信数据是没有问题的，接收不到信号，应是Obloq的TX和MP3的TX有冲突，断开Mp3的TX引脚，一切正常，1602液晶和 Mp3都能工作， 问题解决 【硬件清单】 1 控制子系统（主系统）
1入侵检测及背景音乐子系统（从系统）

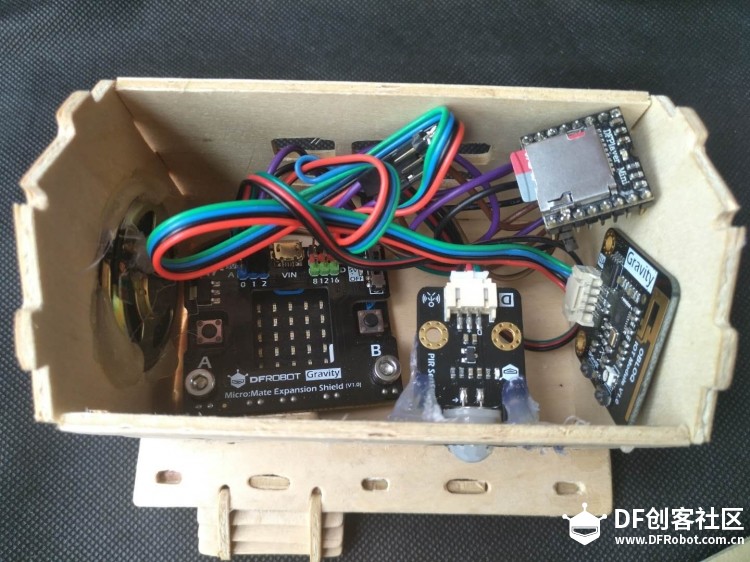

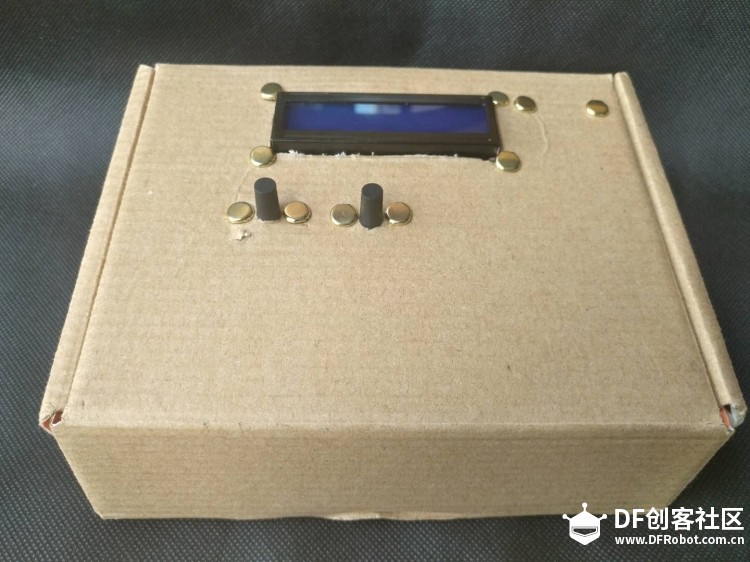

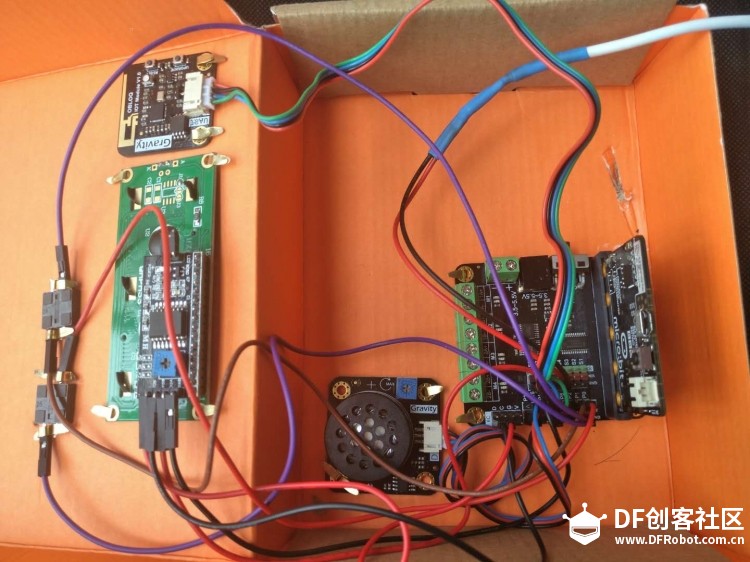

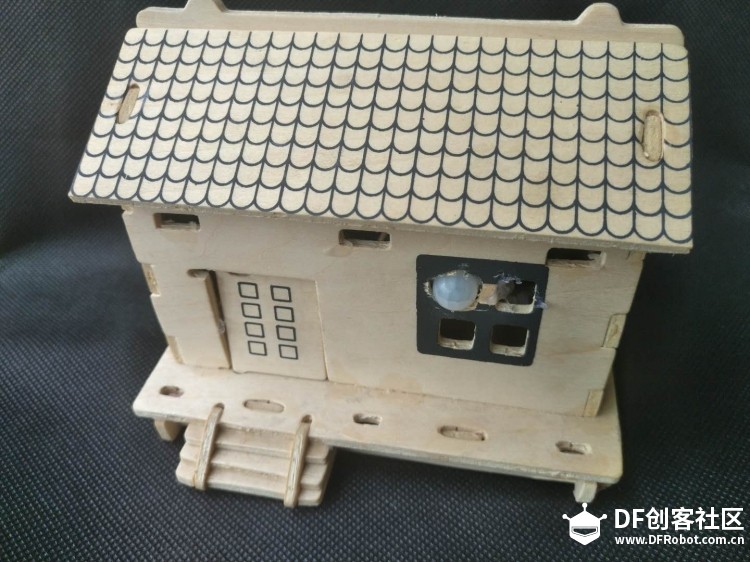

【编程平台】 编程模块包： 1．OBLOQ 物联网模块：https://iot.dfrobot.com.cn/ 2．1602液晶(I2C接口)：https://github.com/microbit-makecode-packages 【物联网平台】 Easy IOT :https://iot.dfrobot.com.cn/【预备知识教程】 4. Microt:bit 点亮I2C接口1602液晶（待补充） 【成品展示】 控制子系统（主系统）  外观  内部 入侵检测及背景音乐子系统（从系统）  外观  内部 【制作工具】 美工刀、热熔胶枪、钻头等 【线路连接】

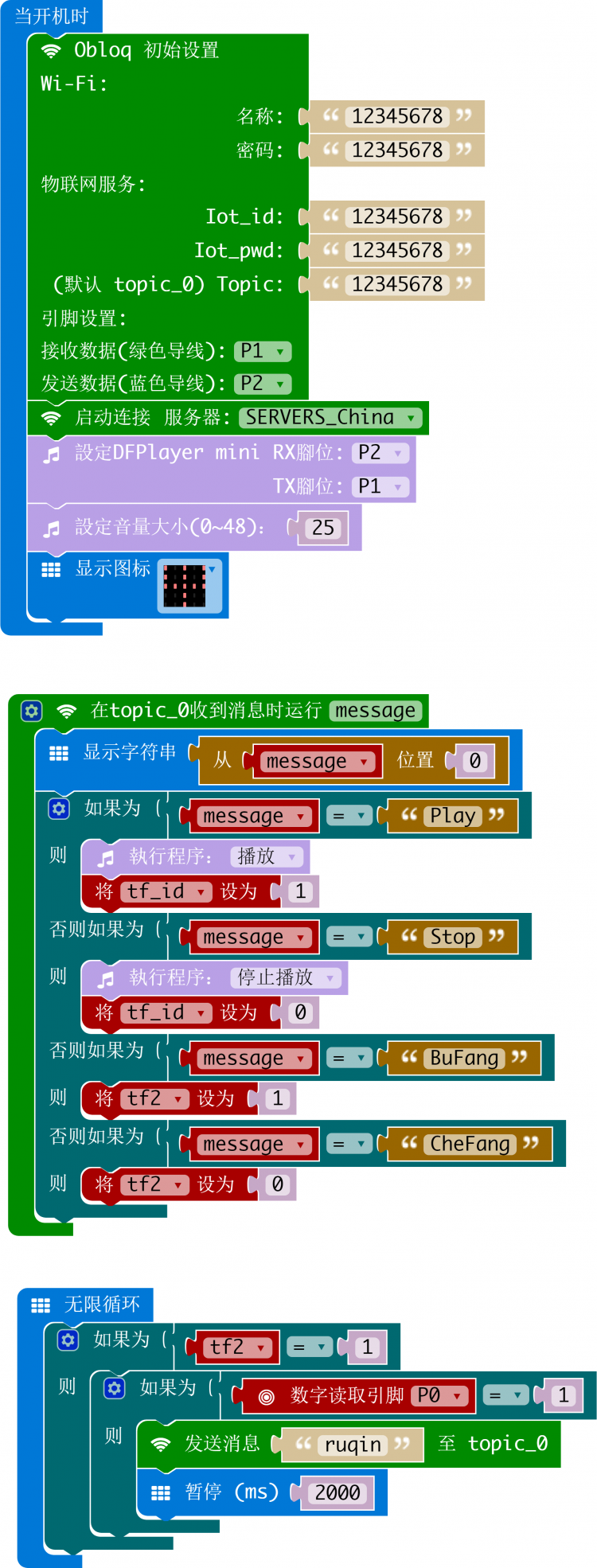

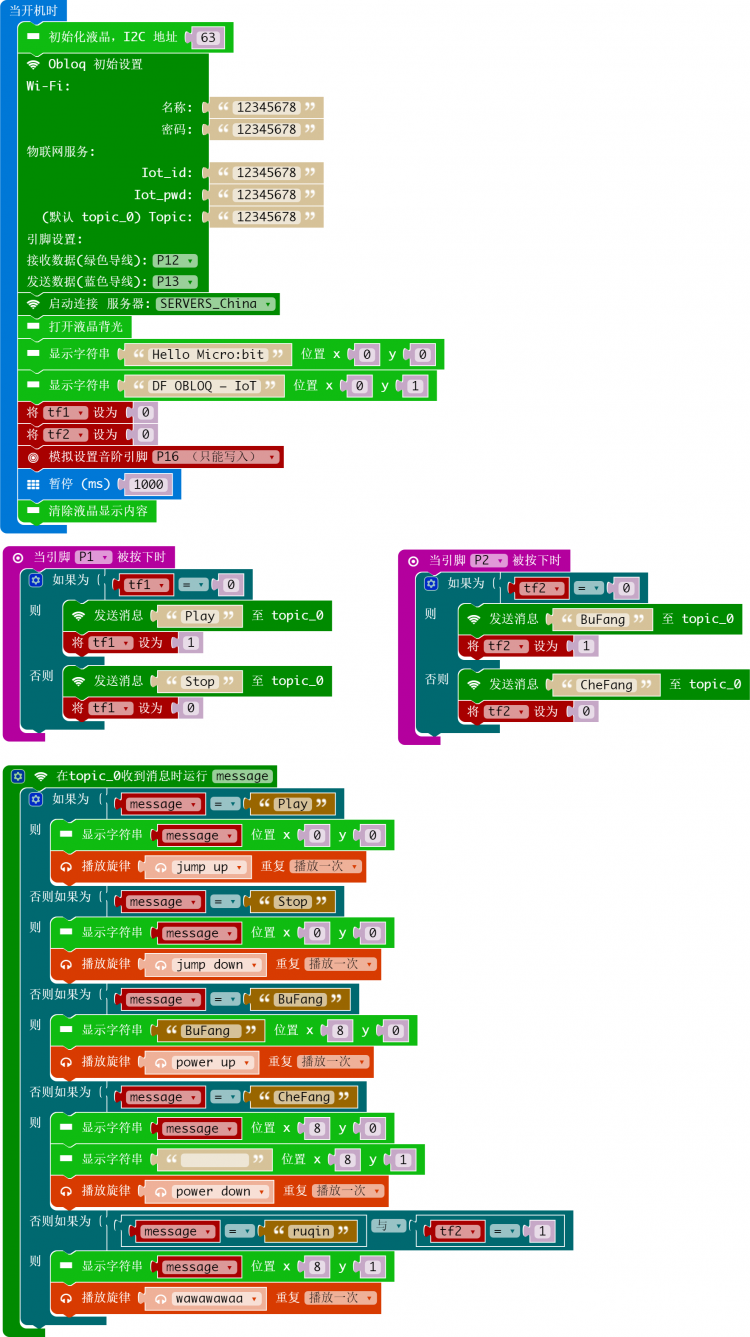

【程序】 主系统  从系统 1602液晶在I2C上的地址，要使用正确，地址的信息在说明材料中常是16进制表达的，如：0X2F 0X3F 0X20等 ,本系统时使用是1602液晶的 I2C地址是：0X3F,程序中已转换为10进制。  【后记】 本系统虽然没有使用电脑或手机来查看Easy IOT上的数据或发送命令，事实上，所有的报警信息和操作记录都在Easy IOT上自动保存着。 如果能在主控系统中，增加交互按钮，就能控制更多的智能家居设备。如：P.0口可以再接上一个钮。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
请问连接件如何制作？ 就是把引脚分出两个，共用？
请教一下，我obloq模块和mp3模块 如果不共用RX，TX是否有冲突？ 我的obloq模块使用p连接1,p2；MP3模块连接P8，P12. 微信端发送指令没有反应。把mp3模块的开机设定程序删除即可。
最爱这个盒子。
象我这样创意有限，手上也缺少合适的工具的人来说，，只能想办法堆的硬件。
感谢挑战赛！
感谢挑战赛微信群！
感谢 DF ！
