七夕，做一个Micro:bit体感控制MP3送给……织女
2018-08-171.5万
AI 快速预览详细
本文介绍了如何使用Micro:bit和DFPlayer Mini制作一个体感控制的MP3音乐盒。项目所需的硬件包括Micro:bit、micro:mate扩展板、DFPlayer Mini模块、8欧0.5W小喇叭、7灯RGB灯带等。通过简单的接线和编程，可以实现上一曲、下一曲、调音量、暂停和播放等功能。此外，还提供了无线遥控版本的制作方法，增加了更多的互动性。这个项目不仅适合初学者，也适合家长和孩子一起动手实践，既有趣又有教育意义。

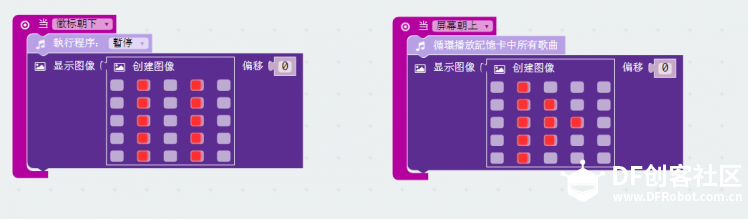

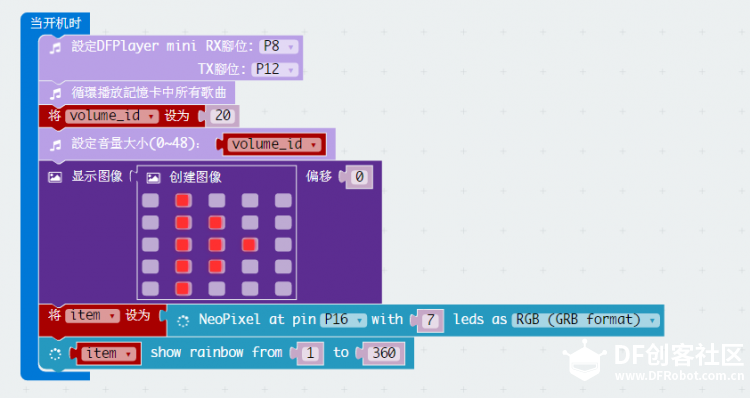

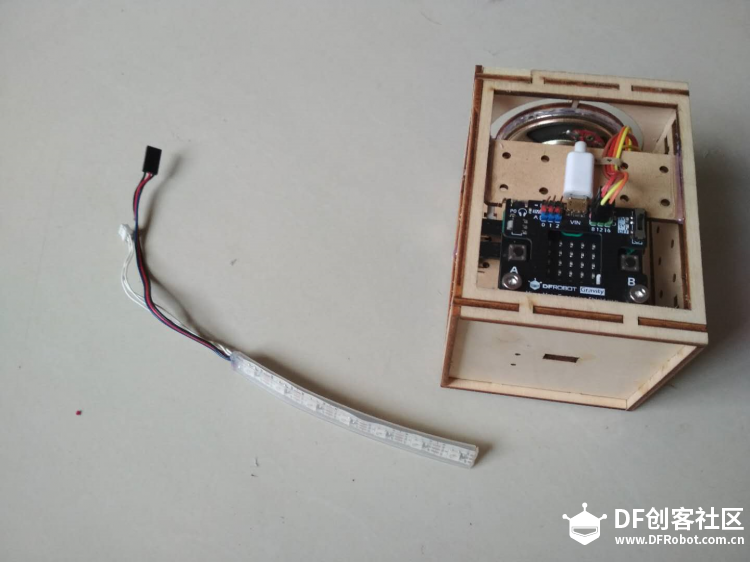

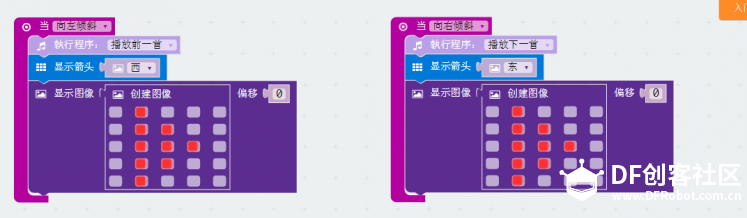

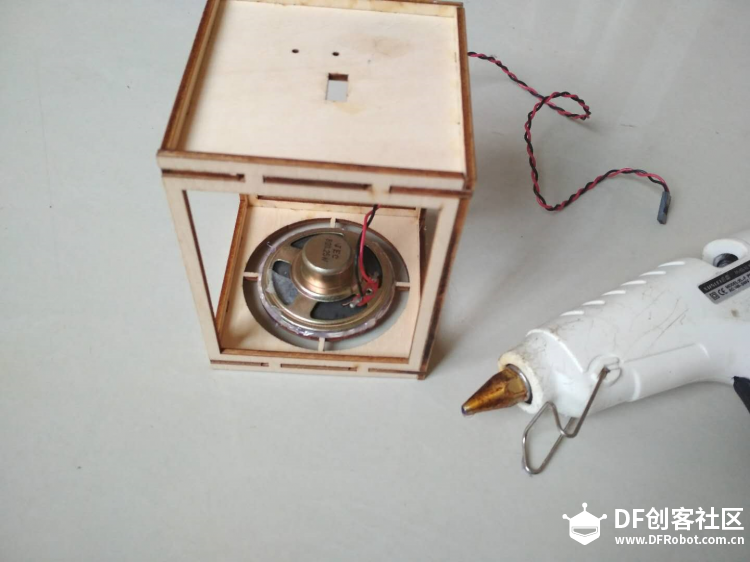

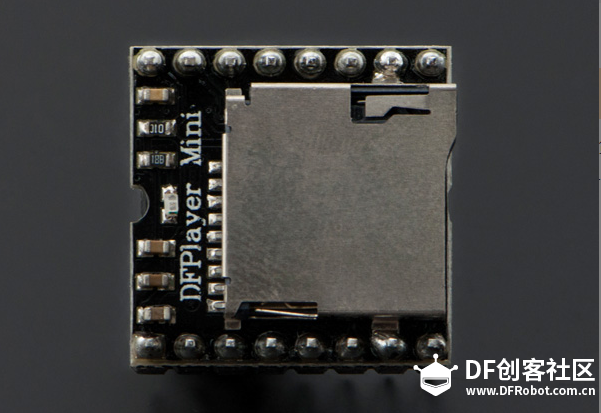

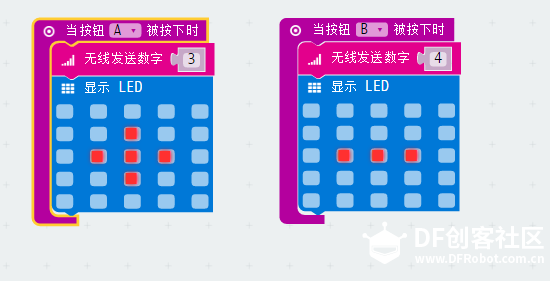

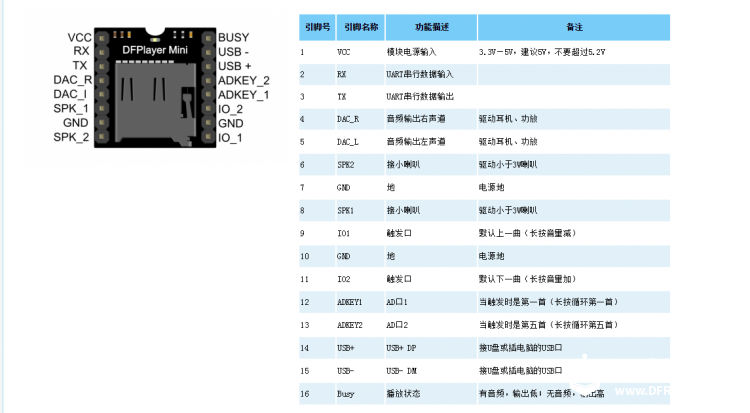

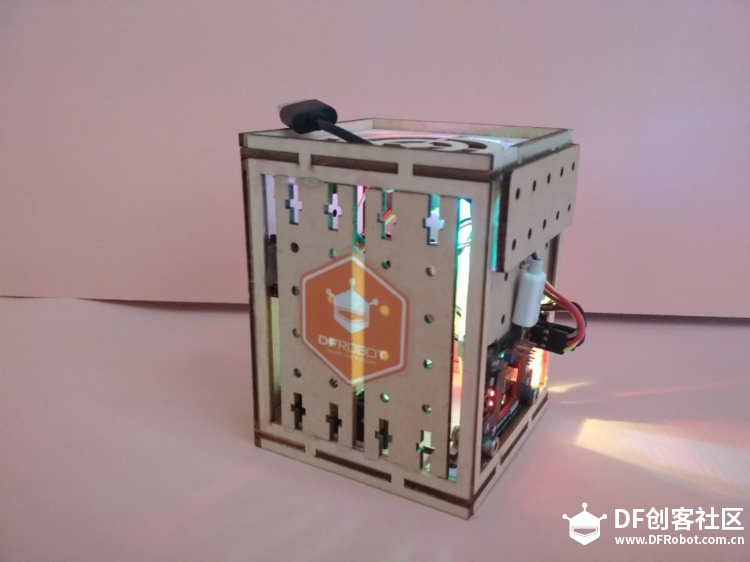

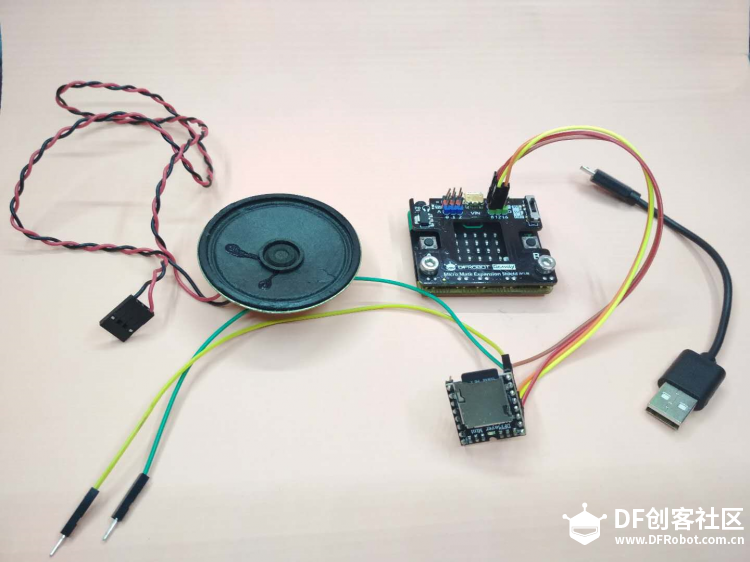

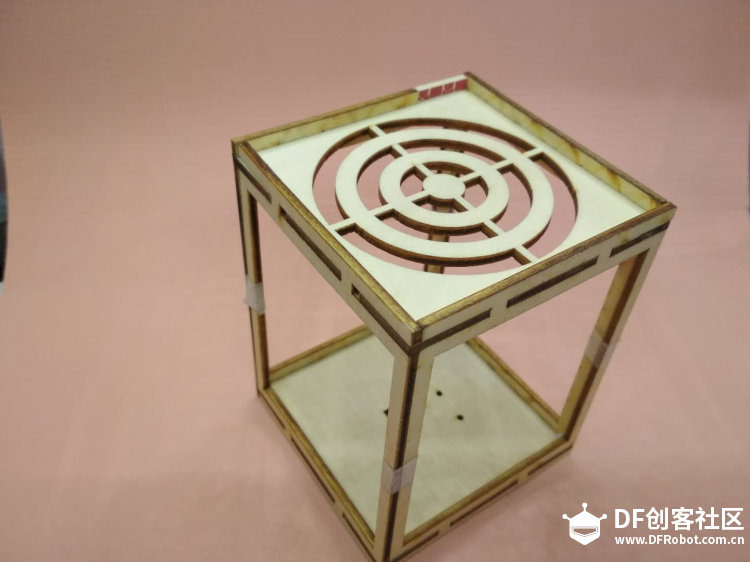

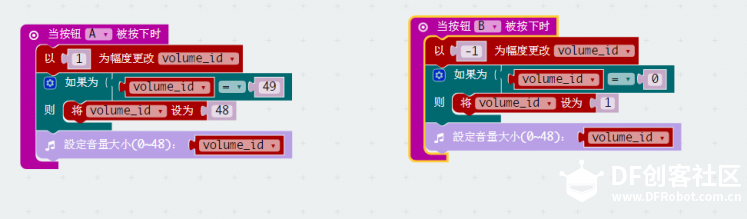

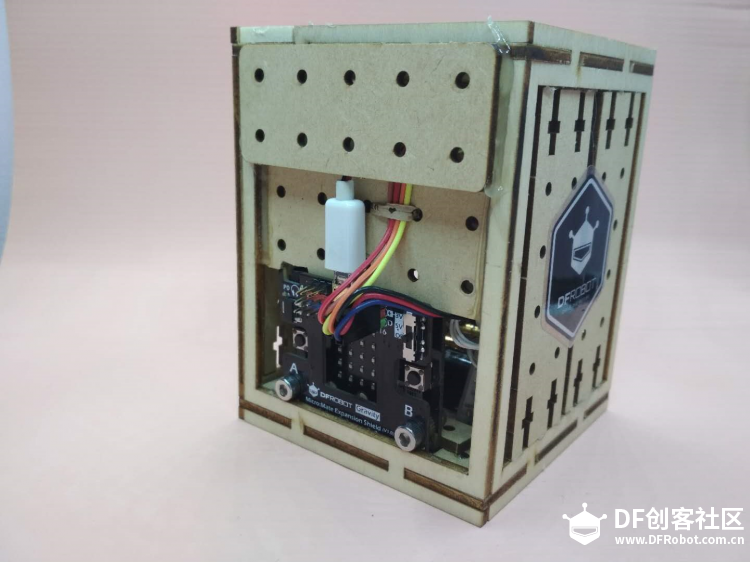

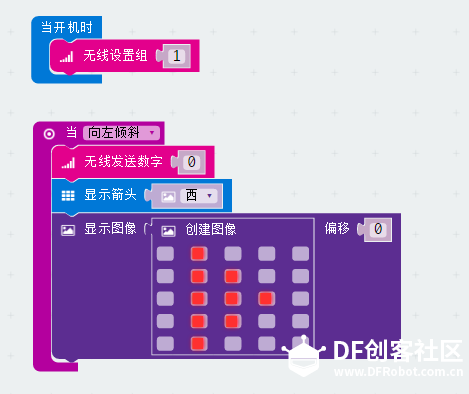

 从小就听牛郎织女的故事。 学过牛郎织女的课文。 也看过天仙配电影。 每到7月7，真的发现小麻雀也少了，真的飞到天上去搭桥了吗？ 还有在葡萄架下能听到牛郎织女的低语？ 中国的神话传承了中国文化。 中国文化写满勇于抗争的中国精神。 七夕， 织女，我做个音乐盒送你。 DF有一个MP3模块。  早就发现了，却没有下手。 上面那么多的针脚，还要用代码，玩不转啊。 终于，等到了孙正老师的教程。 Microt:bit 玩转 DFPlayer Mini制作自己的mp3 https://mc.dfrobot.com.cn/thread-268007-1-1.html 好了，可以下单了。 这两天有空，就个音乐盒玩（孩子也喜欢）。 配料： 1、micro:bit 1 2、micro:mate 1 3、DFPlayer Mini 4、8欧0.5W小喇叭 1 5、7灯RGB灯带 1 6、电池盒 电池 充电宝 适配器备用 7、杜邦线 8、工具：胶枪 9、小木盒 纸盒 laserblock有啥用啥 过程： 1、电子模块准备  2、接线：  详细参考： https://wiki.dfrobot.com.cn/_SKU_DFR0299_DFPlayer_Mini%E6%A8%A1%E5%9D%97 本项目接线： 扩展板p8--------MP3 模块RX 扩展板p12------ MP3 模块TX 扩展板VCC5V--- MP3 模块VCC 扩展板GND------MP3 模块GND MP3模块SPK1—接小喇叭 MP3模块SPK2—接小喇叭 7灯灯带——接扩展板p16 扩展板用5V（ON）给MP3模块供电。  电源5V供电给扩展板。 3、TF卡歌曲音乐准备 注意：文件夹命名需要是mp3，放置在SD卡根目录下，而mp3文件命名需要是4位数字，例如"0001.mp3"，放置在mp3文件夹下。 如需中英文命名，可以添加在数字后，例如"0001hello.mp3"或者"0001后来.mp3"。 4、程序 编程平台：https://makecode.microbit.org/ 扩展包：https://github.com/lioujj/pxt-mp3 同时为了好看，用了RGB灯带做氛围灯。（费电;P）参考了孙老师程序，感谢。 开机设置： 串口接线，音量，循环播放，点亮彩虹灯带。  上一曲，下一曲。  按A按B调音量。  暂停和播放。  完整程序： https://makecode.microbit.org/_Mta4R2YUxJ6f 6、做个外壳放进去。      就这样吧。 送给织女去。  2018.8.18 七夕mp3无线遥控版。 新增设备： micro:bit 1 电池盒 1 或者直接USB供电 其实就是程序改下了。 新增micro:bit用做无线发射端（暗号约定）。 开机分组设置及上一曲。  下一曲。  音量+和-  暂停和继续播放  点亮和关掉氛围灯。  mp3接收端 开机分组，mp3模块设置，灯带准备。  接收到暗号后执行相应操作：   发送接收完整程序：https://makecode.microbit.org/_Aud5Jsa8K0qA 如果您用到，请注意发送和接收程序的差异。 灯效做的有点简单哈。 就这样吧，上视频效果。 再来一个带调音量的。 |

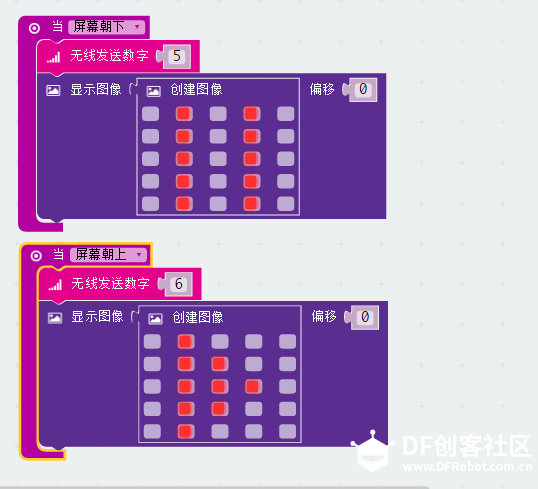

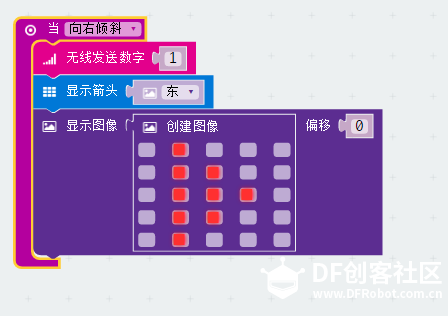

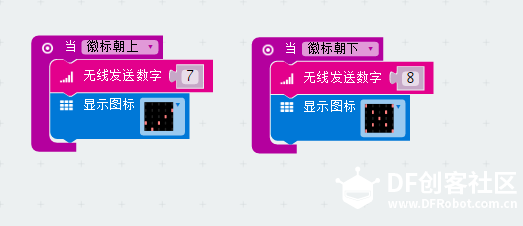

无线体感遥控。
APP蓝牙版。
物联网版。
后两个版本另开新贴了。
