STEM教育 · micro:bit × OBLOQ月球灯项目 - 照亮物联网

[背景]

Mirro：bit * OBlOQ 的物联网物联网挑战赛第二轮，由于近期工作较忙，制作进度落下了，只能先提交完成，很多不足需要后面再优化！！
   每当打开微信时我都会想起陈奕迅的一首歌曲“月球上的人”。一个孤独的小人站在月球上，仰望着巨大的蓝色星球。这不禁让我联想到在物联网技术盛行的当下，如何更好的把物联网技术“服务”人与人、人与生活、人与工作之间的关系呢？
   我的想法是制作一个月球灯，在漆黑的房间内可以照亮整个空间，同时可以通过远程控制月球灯的开关，而且可以播放我喜欢的音乐，而且灯能自转（后期实现）就更赏心悦目。有了这个月球灯让独自一人时也不会感到孤单。

[硬件]
硬件：micro:bit主板 1块
            Mate扩展板    1块
            OBlOQ模块（含连接线）  1块
            人体红外热释传感器       1个
            继电器    1个
            led灯泡 1个
            mp3模块 1个
            喇叭    1个
            外部电源（充电宝、电池）

[硬件搭建] 3D打印月球灯+DIY底座+led灯安装

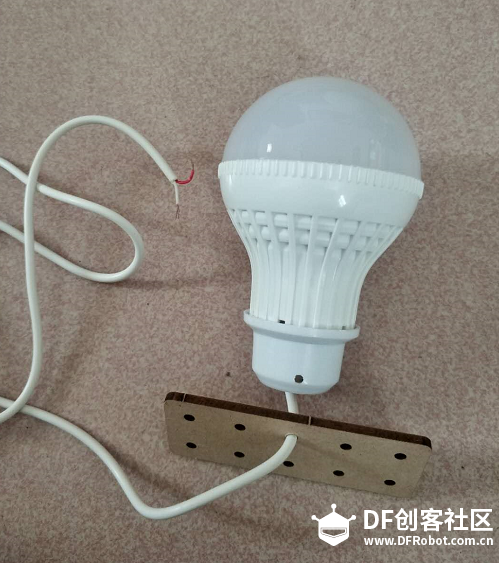

1.灯线处理
【micro:bit × OBLOQ挑战赛›】挑战2 月球灯-照亮物联网图1

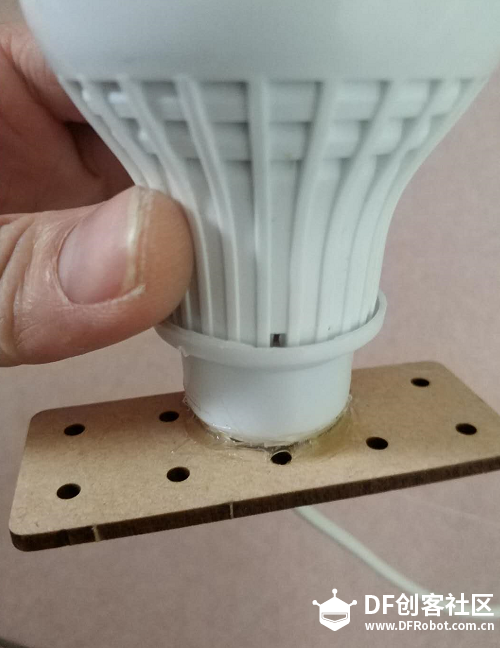

2.固定led灯

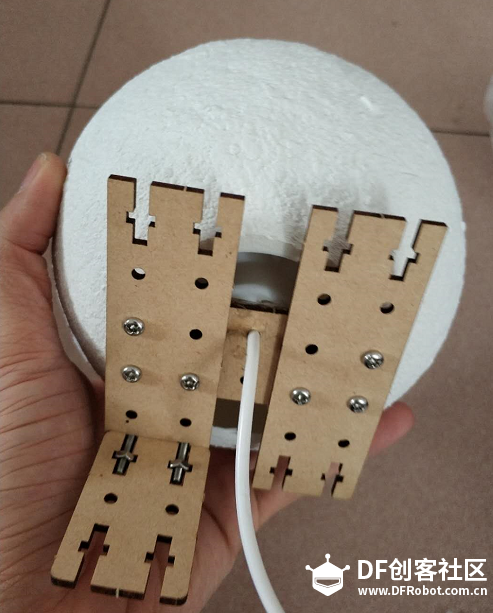

3.搭建支架

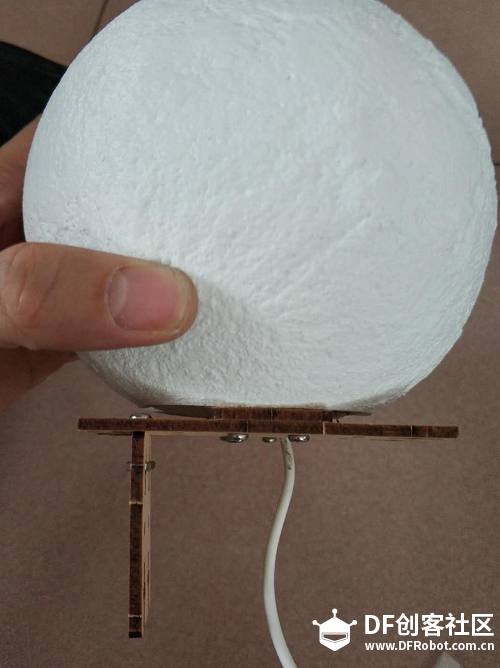

4.侧面

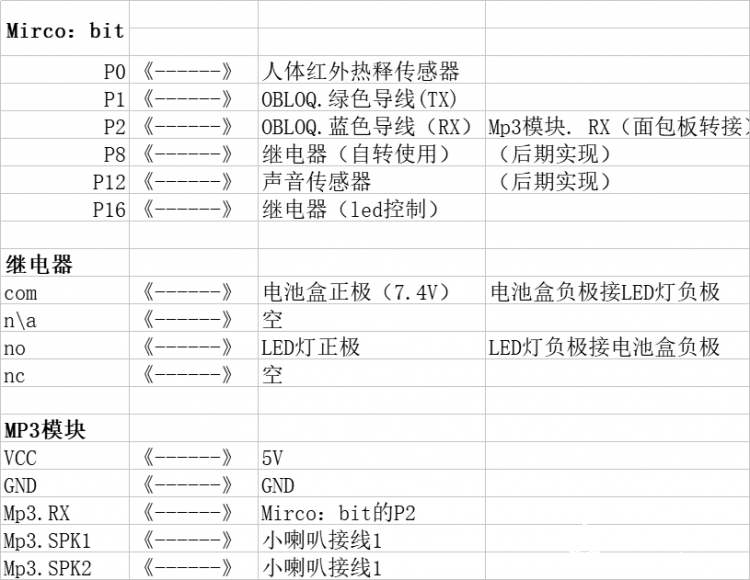

硬件连线

凌乱的电线

[软件平台]
编程软件：MAKECODE
DF物联网平台：https://iot.dfrobot.com.cn/
传感器文档：人体红外热释传感器继电器 mp3模块模拟声音传感器

[程序]
实现功能：
1.人体红外热释传感器检测并控制led灯亮灭。（当有人靠近时亮起，配合声音传感器效果更好）
2.使用obloq模块远程控制led和音乐的播放，转换歌曲，声音大小声调节等等。
3.通过传感器反馈到数据到后台并记录。【micro:bit × OBLOQ挑战赛›】挑战2 月球灯-照亮物联网图7

实际效果图

[程序调试视频]
连接：https://v.qq.com/x/page/t0761cvoj4g.html

[总结]
  由于近期工作较忙，制作进度落下了，只能先提交完成，很多不足需要后面再优化，如有错漏或不足请提出，谢谢。

  待优化：1.小喇叭需要更换
            2.声音传感器需要重新买一个（之前的坏了)
            3.自转功能需要实现
            4模型需要再优化，全3D建模

microbit-比赛2-月球灯.zip

228.66 KB, 下载次数: 4009
