亲子共学 🌟 DIY水质检测仪，探索自然之美！

感谢主办方在第二轮任务发布时剧透了第三轮的主题，那就是 “不设限制，不设主题，供大家放飞自我。”潜台词应该是：大伙有空可以早点酝酿折腾起来啦！

所以抓住暑假的尾巴，早早把作业写完了。刚开学那阵，可以想象会忙到昏天暗地，不打提前量，完不成作业啊！

这篇内容的实践部分，是放假初就完成了。其中涉及的技术，还不如我们第一期、第二期的两个作业复杂。不过这个作业注重实践活动的过程，把创客的情怀寄情于山水，用创客的方法考察了四明山水质，也算契合第三轮“挑战三非凡之旅”的主题吧

小bit品鉴四明山水：

交坑的泉堪比瓶装水、晴江岸的河KO自来水，大爱海曙的青山绿水

几乎每个季节，都会带着小米去趟四明山。我们玩法不一，有时候在溪边野炊、有时候在山间摘柿子、有时候循着山路漫无目的开到尽头，但更多的则是去中坡山森林公园（本地称之为“交坑”）的游步道“跋山涉水”撒撒野。

尤其是夏天，交坑的水简直天然凉霸，看看图就能降温3度吧。

一只阳光下散发着奇幻色彩的大蜻蜓在景区入口迎接我们。然而看翅膀，根据常识又觉得该是豆娘，可很少见到比普通蜻蜓还大个的豆娘。

踩着搭石深入景区。硬是叫小米穿了长裤，一来避免野外蚊虫叮咬，二来也怕他忍不住下水，毕竟当时暑假的第一个台风刚过，水势较大。

到处都是这样的小溪和瀑布

没错，我们这趟就是来交坑避暑戏水来哒！

不过不是脱了鞋子下水玩耍，而是准备考究一下交坑的水质。

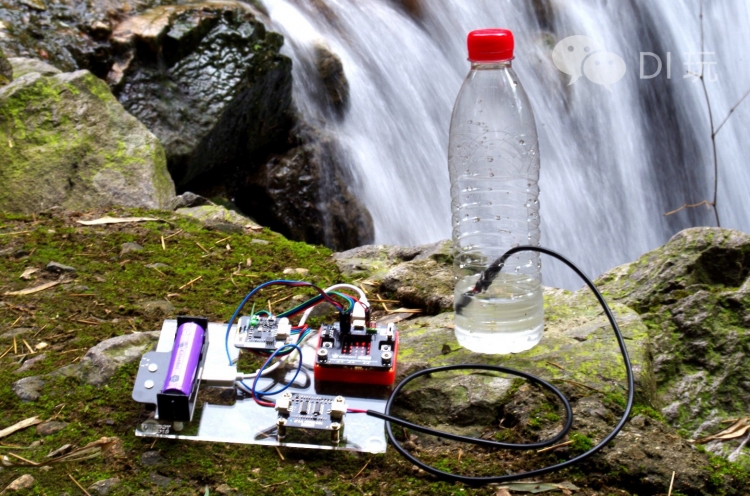

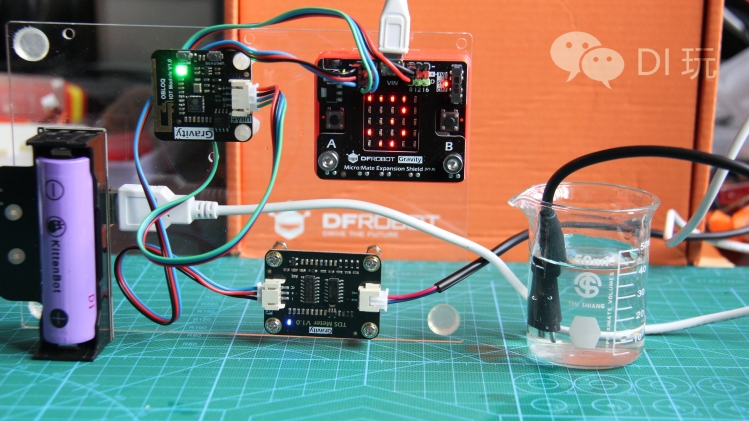

这是我们DIY的物联网水质检测仪

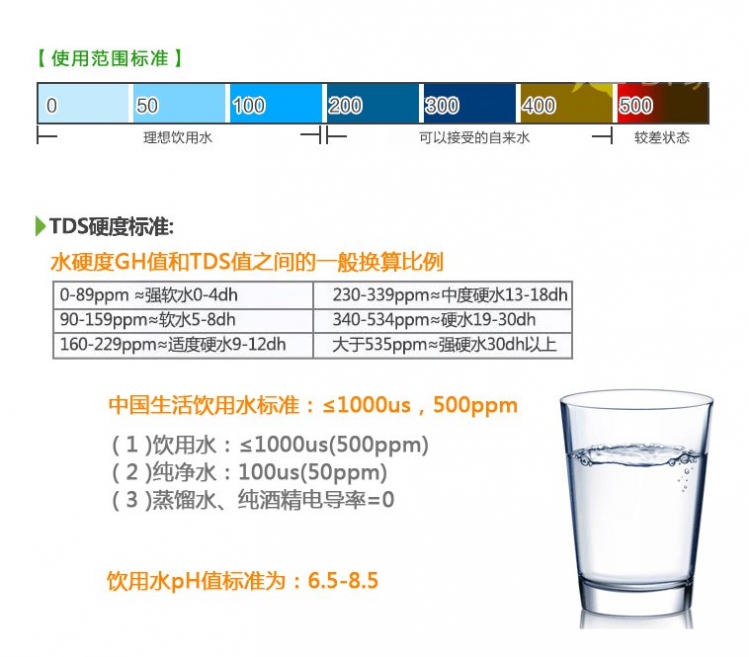

先科普下TDS

TDS (TotalDissolved Solids)，中文名：总溶解固体，又称溶解性固体总量，表明1升水中溶有多少毫克溶解性固体。一般来说，TDS值越高，表示水中含有的溶解物越多，水就越不洁净。因此，TDS值的大小，可作为反映水的洁净程度的依据之一。

(以上资料来自dfrobot Gravity: 模拟TDS传感器产品说明页面）

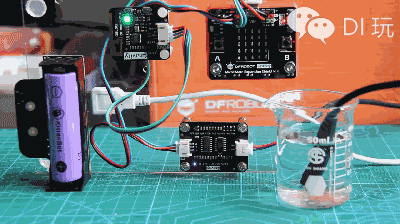

事先检测了本地自来水的水质，TDS值为37，可用来比对参照。

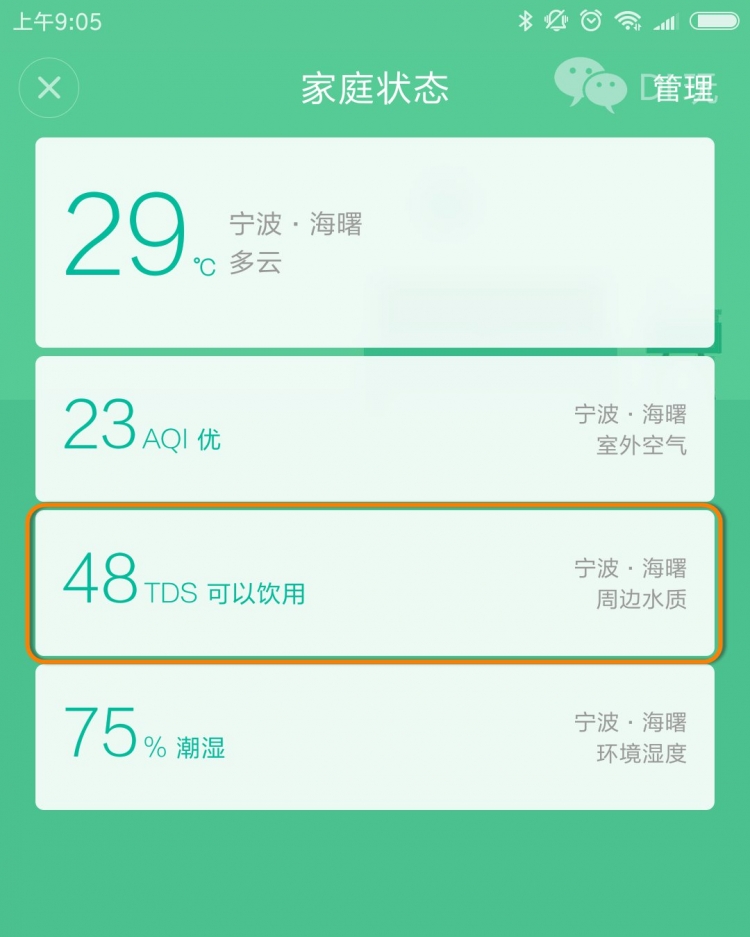

米家APP显示本地周边水质为48，说明DIY的装置数据还是有些准头的。

品鉴四明山水

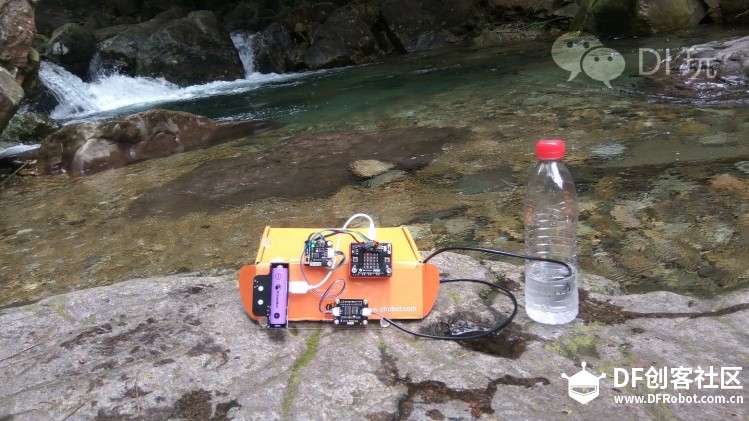

这是我们选定的测试点A

小米开始采样

塑料瓶开了天窗，取样很方便

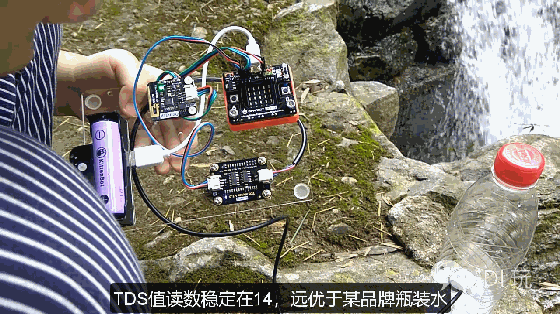

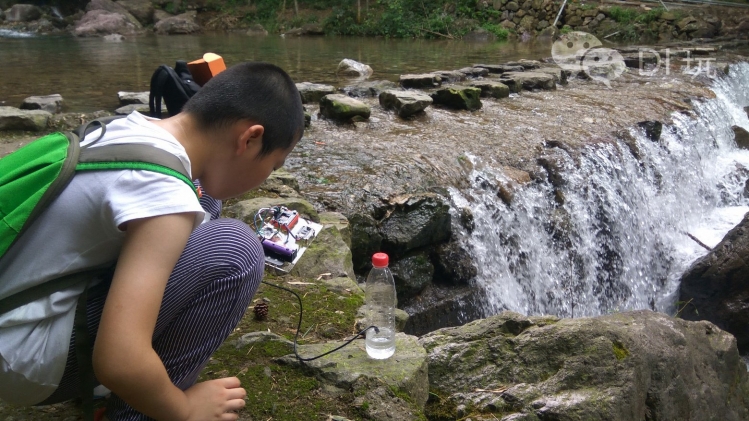

检测点A，测得水样TDS值为14，洁净度真是够可以的。监测过程中，OBLOQ模块通过手机热点连接到了Easy IoT平台，全程自动记录，所以不用带纸笔啦。

水是冰冰凉的

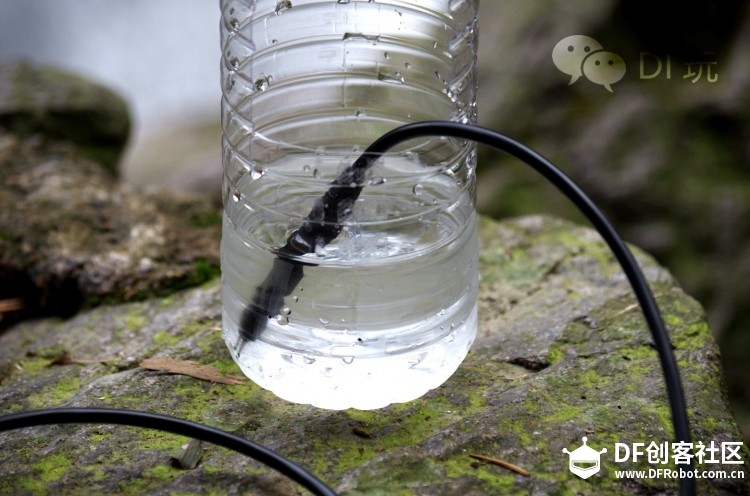

以至于瓶子外很快凝结了水汽

向下一个检测点进军

一路上又遇到了好几位交坑的精灵

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图16

这脑壳顶个红豆的是啥螽斯？

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图17

这位大家都熟悉

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图18

这位小朋友是蜻蜓无误了

溜达着来到一个适合休息的水潭旁，看到有不文明游客产生的垃圾。小米见溪涧石头上还遗留着个冰红茶瓶子，说怕冲到水里造成污染，就爬过去把那碍眼的冰红茶捡来丢进垃圾桶了。

小哥，给你点赞！

捡完垃圾干正事

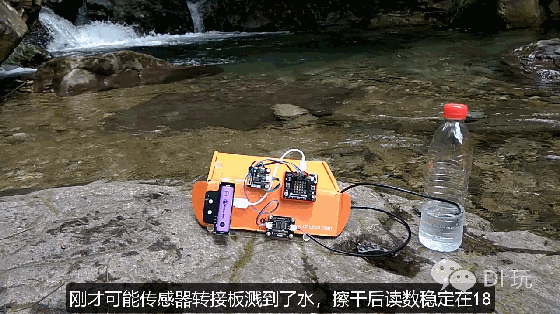

在测试点B测得水样TDS值为18，照理这地方是检测点A的上游，应该更干净才对。会不会是无良游客做的孽哦！

穿越一片深邃的竹林

来到检测点C

这里是一处被“折弯”的双层瀑布。

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图25

水帘洞”前取样

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图26

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图27

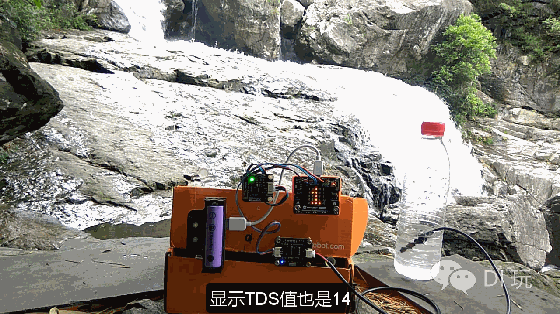

检测点C

测得的TDS值还是14

交坑山泉有点甜

因为实验和拍摄

这趟走得特别慢

肚子咕噜噜叫

原计划去山顶深潭测水质的计划取消

打道回府

下山时

遭遇了“外星生物”

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图28

和饮料瓶比较下

近大远小（实在不敢靠近）

即便如此还是感觉这个头可以烧盆菜啊！

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图29

也不知是啥品种的蜘蛛，有手掌大小。怕有毒不敢再靠近。发朋友圈问了，哪怕上了岁数的老人，都从没见过这种家伙。请科学老师科普~

回程站在观景台上回望山坳

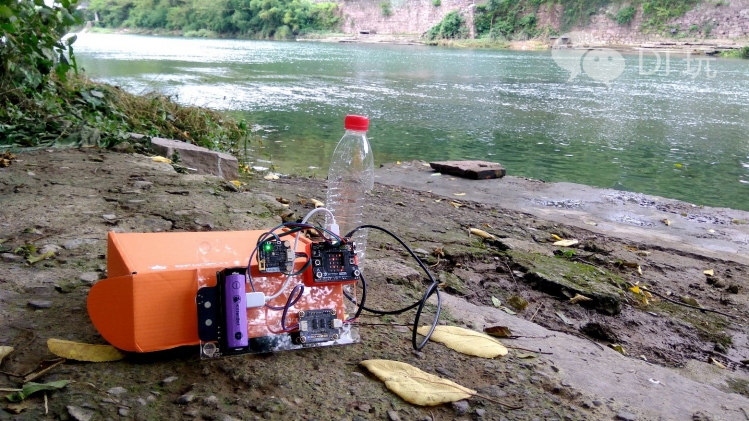

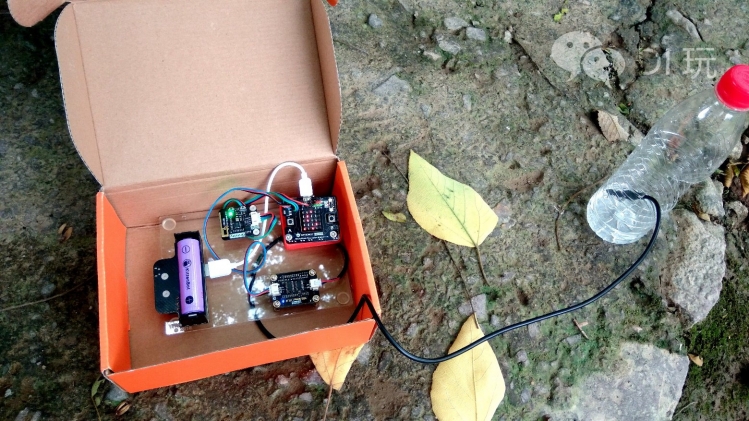

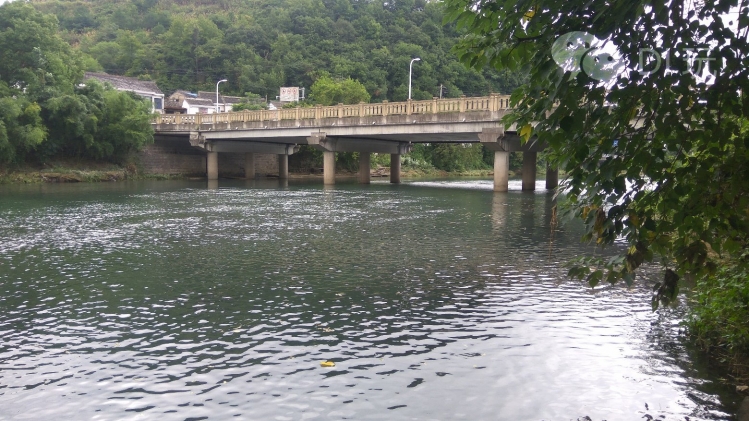

路过野营烧烤圣地晴江岸，顺带测测这里的水质吧！下车就行，不费力气。

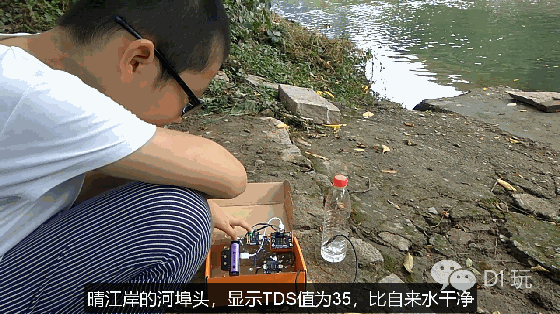

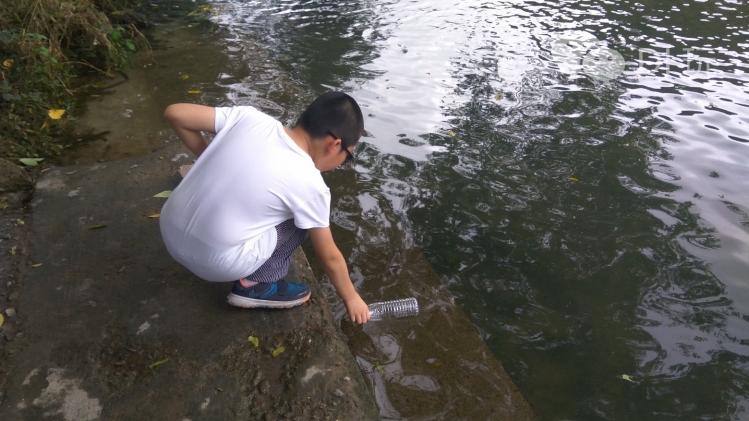

小米在河埠头取样

测得晴江岸的TDS值是35，比自来水还干净呀！晴江岸的水来自上游皎口水库，到这里已经途经好多村庄，TDS值依然有这个水准，说明沿途的水体保护非常到位，五水共治功不可没。

回来后结合物联网平台的记录整理数据

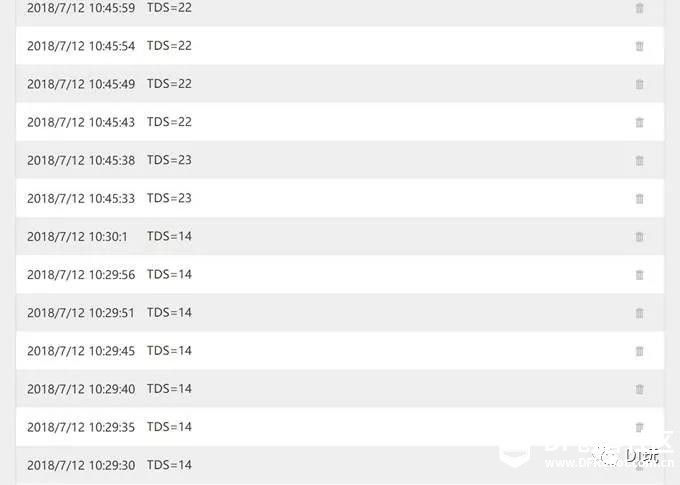

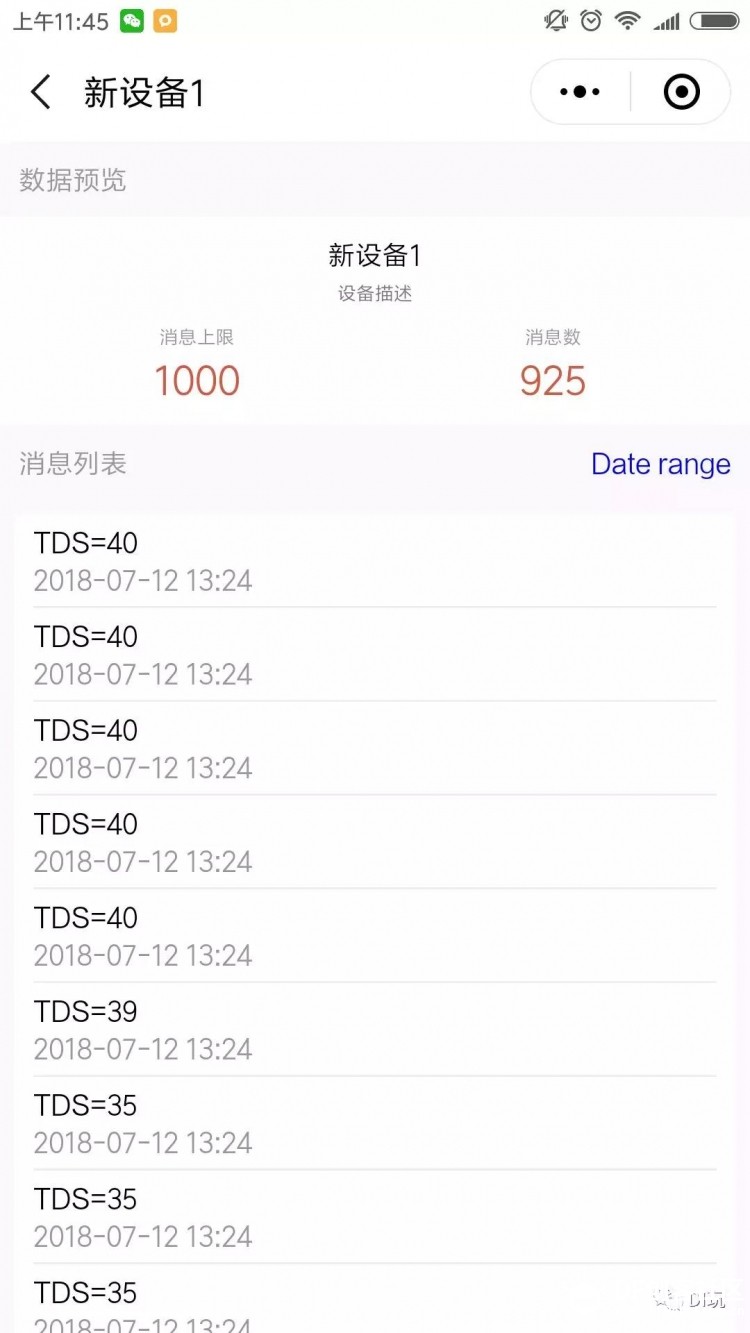

下图是web页面看到的记录

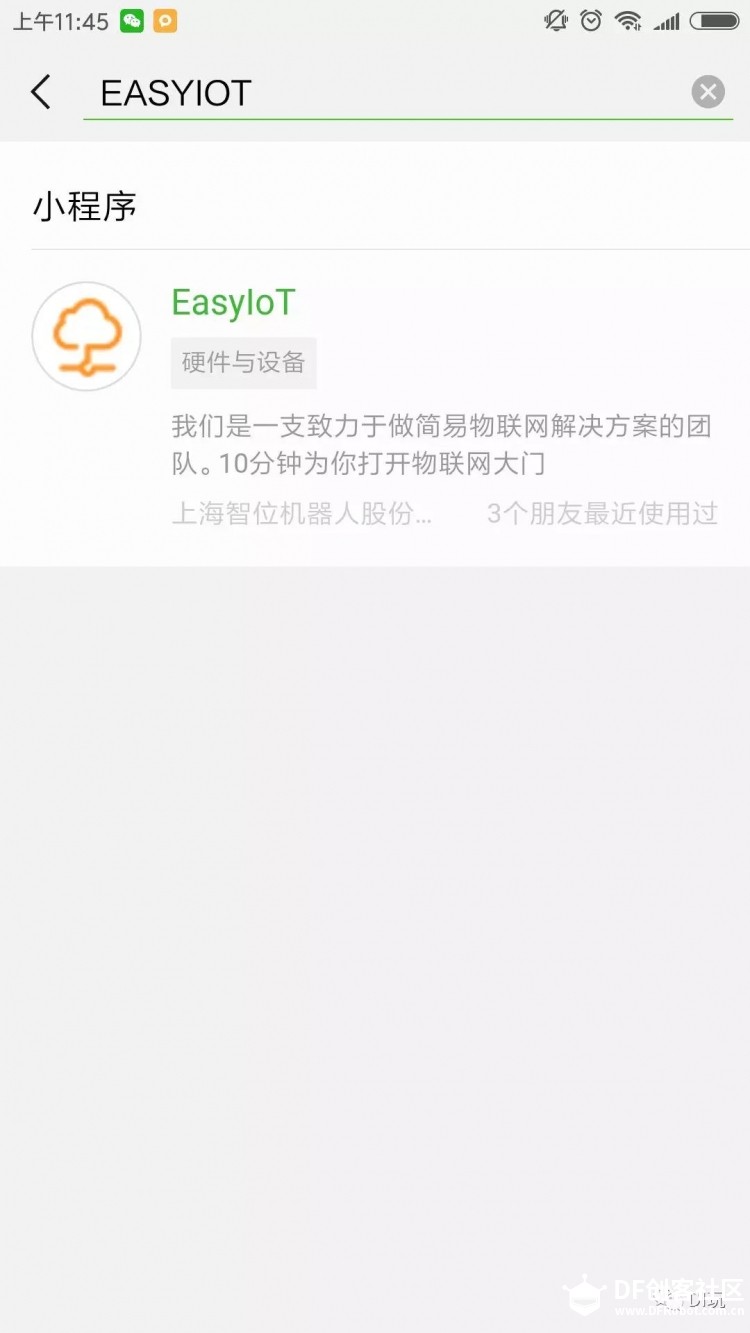

当时EasyIoT的微信小程序还没推出，现在已经可以通过手机随身查看记录了，更加方便。

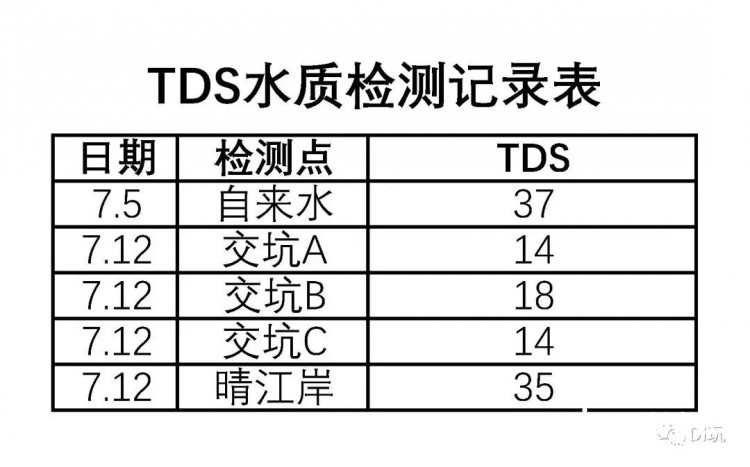

小米用表格进行了整理

用手机对过程拍照的另一好处是，可以利用EXIF中的GPS信息，对实验地点进行定位。

类似的软件网上应该有不少，我找了个国产的免费版，除了有广告，功能满足需求。

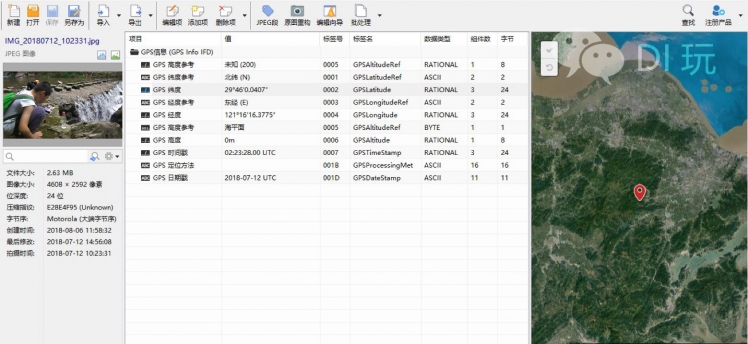

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图41

可选卫星模式和地图模式

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图42

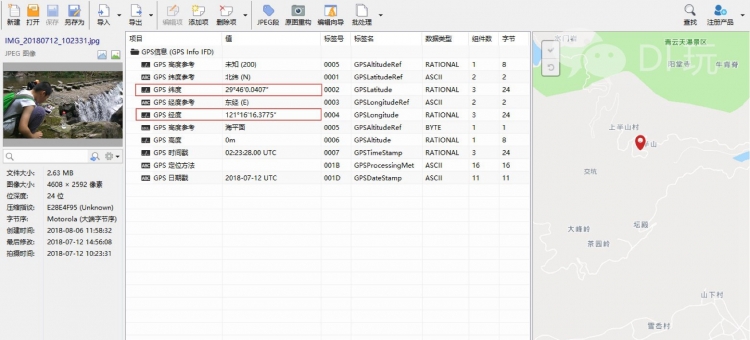

这是交坑的GPS定位结果

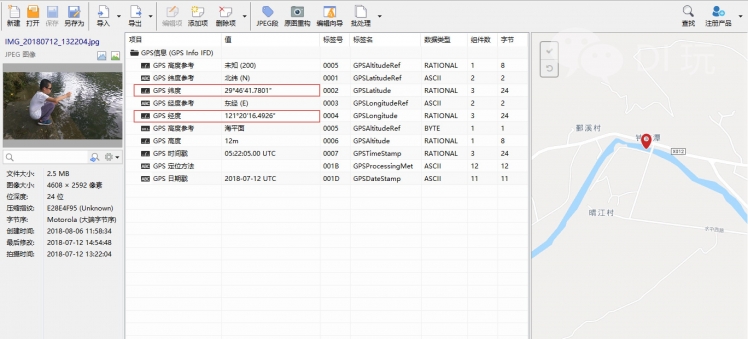

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图43

这是晴江岸的GPS定位信息

小伙伴们知道该怎么走了吧？

测试仪制作过程

简单的实验过程就是这样

下面回顾下检测装置的制作过程

原料清单：

micro:bit×1

micro:mate扩展板×1

Gravity: 模拟TDS传感器×1

OBLOQ物联网模块×1

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图44

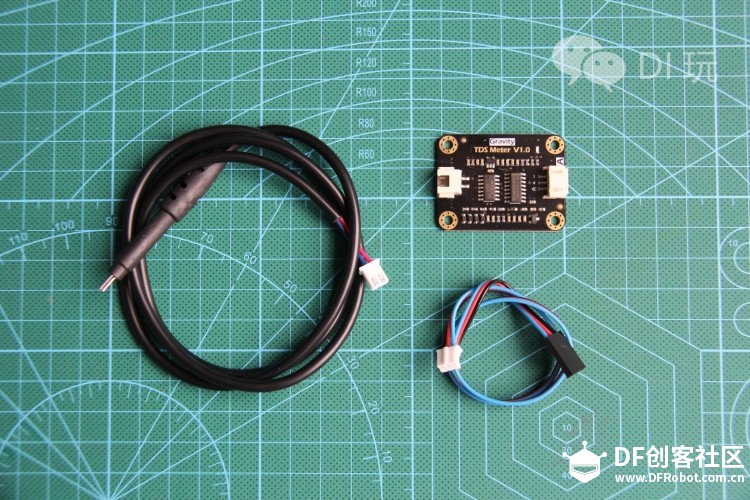

这是TDS传感器，包含探头、转接板、连接线

这是一个模拟量的传感器，将micro:bit安装于micro:mate扩展板后直接接到micro:mate的P0接口即可。

OBLOQ模块与micro:bit的连接可参见以下两篇教程，不再赘述

[micro:bit × OBLOQ物联网挑战赛]任务一：micro:bit+OBLOQ=简易物联网环境监测仪

拳点化雨，润物无声：小米的Boxing:bit物联网拳击鼓励师

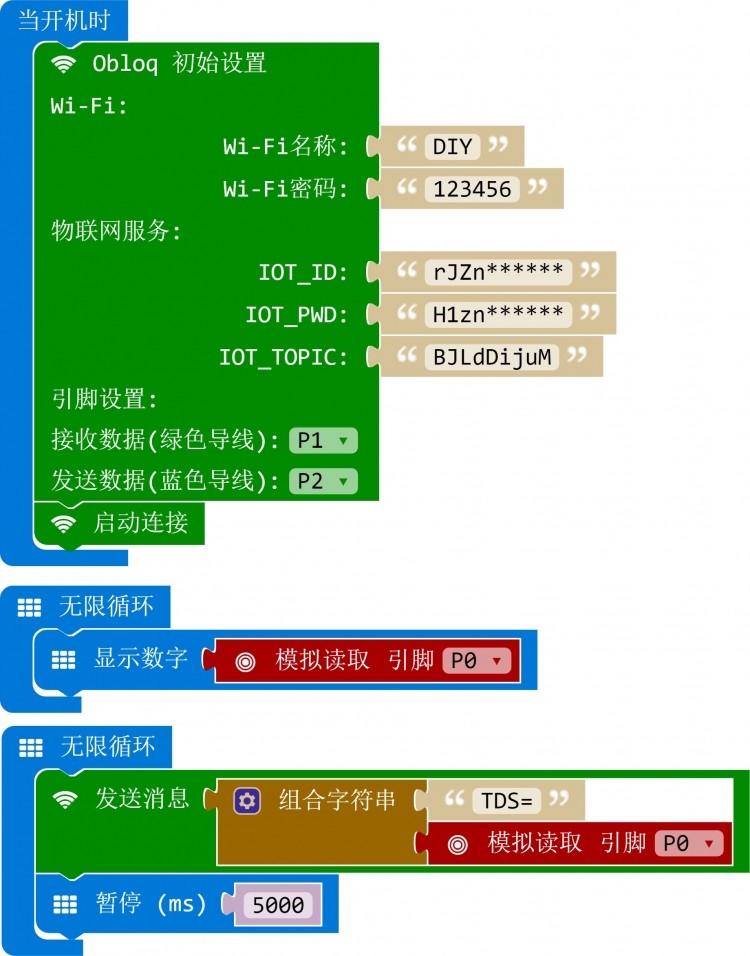

当时所用的程序是超级简单的，就是直白地把检测数据显示出来并上传到物联网，我们会再优化改进下。

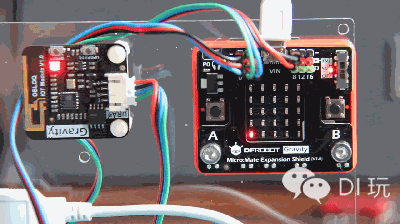

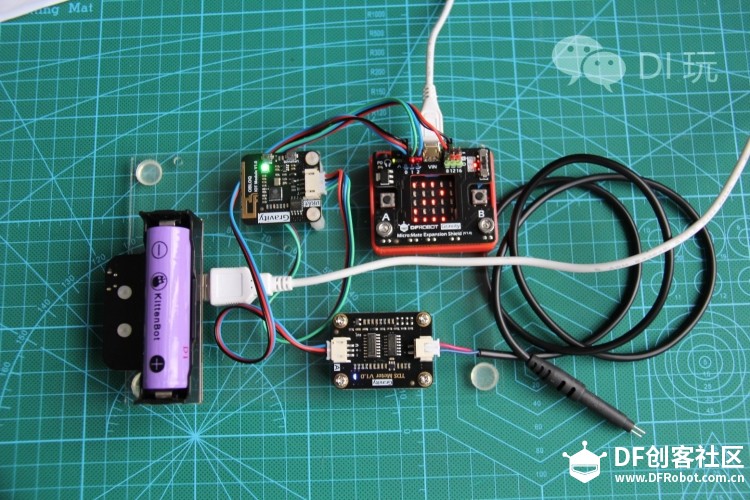

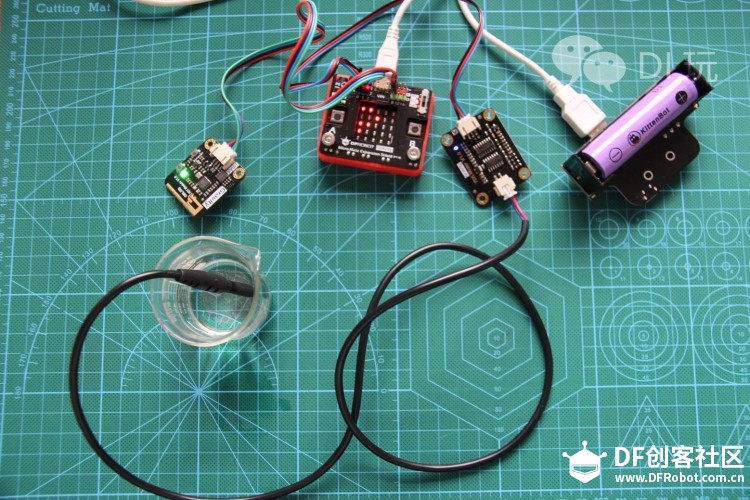

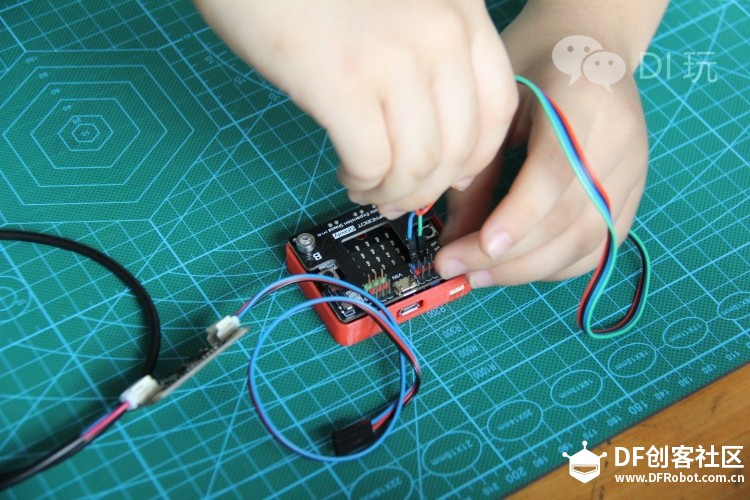

连线完毕后先测试下可行性

通过后我们把整套装置固定在亚克力板上

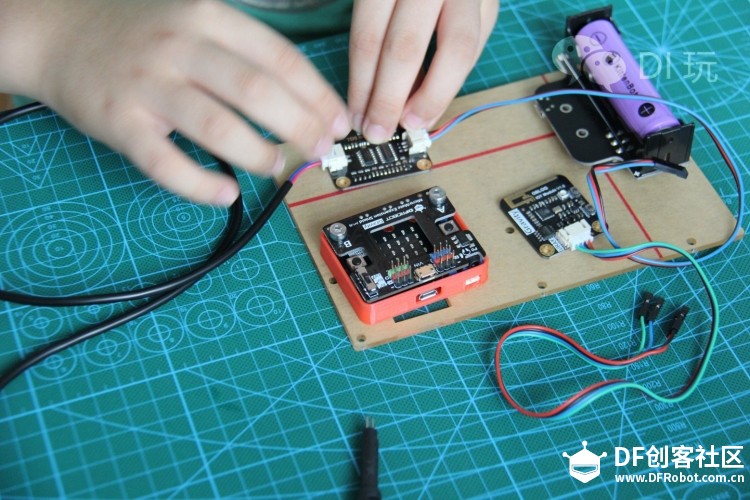

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图49

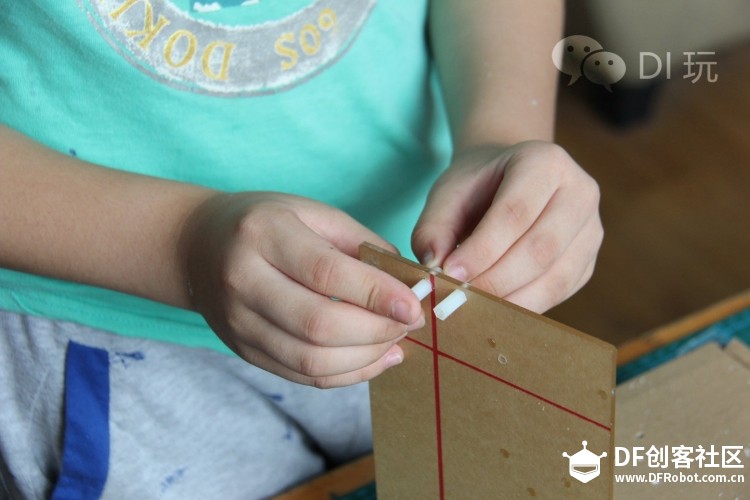

先比划下位置

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图50

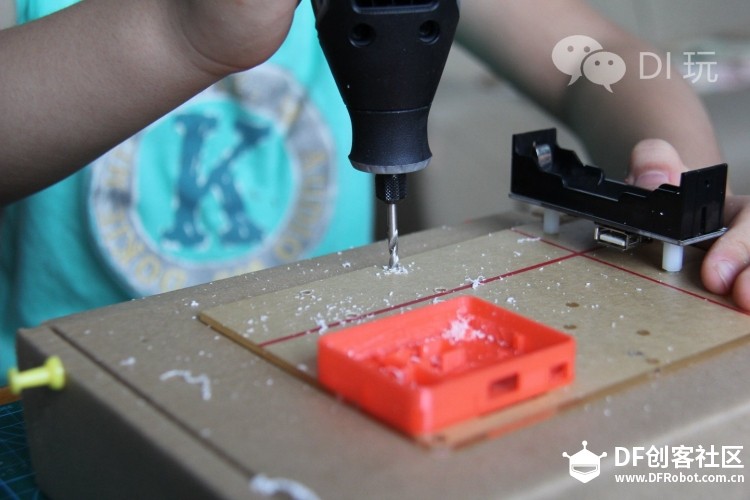

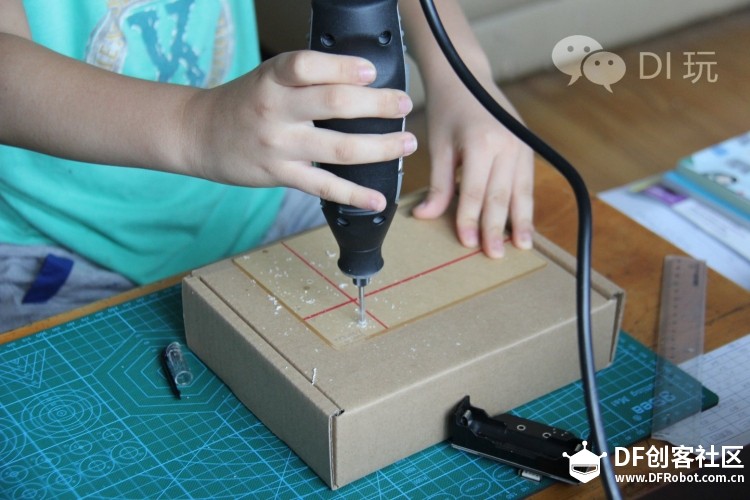

钻孔

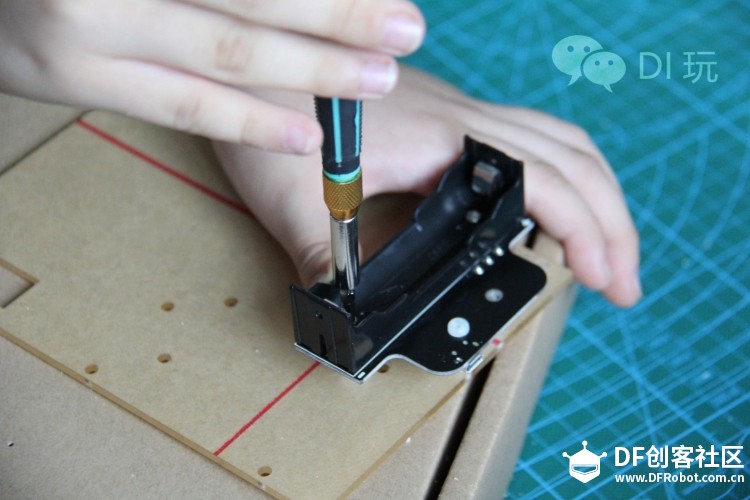

拧上尼龙柱

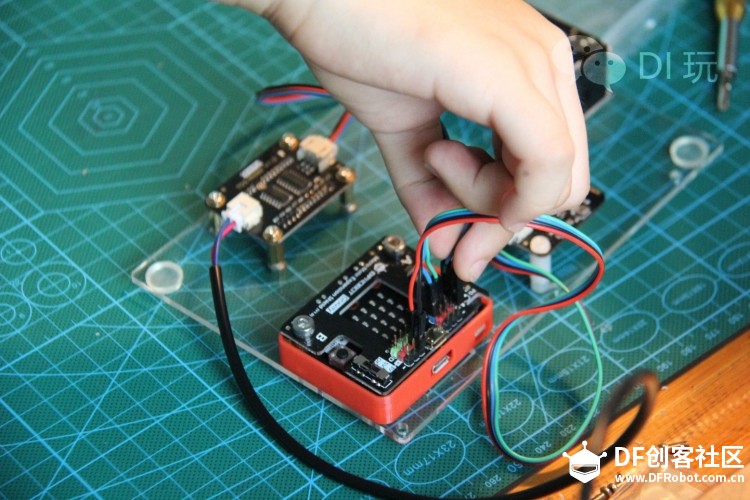

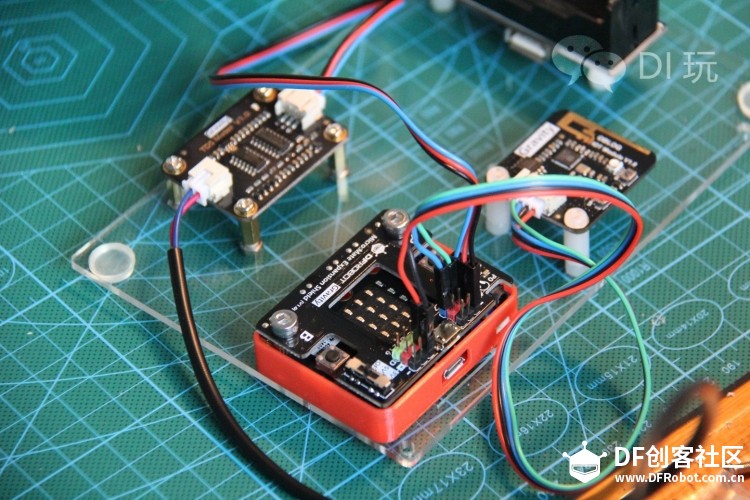

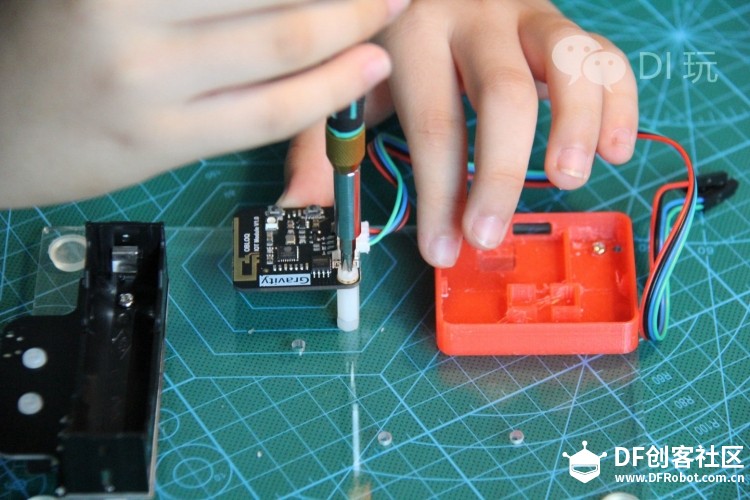

陆续固定好各模块

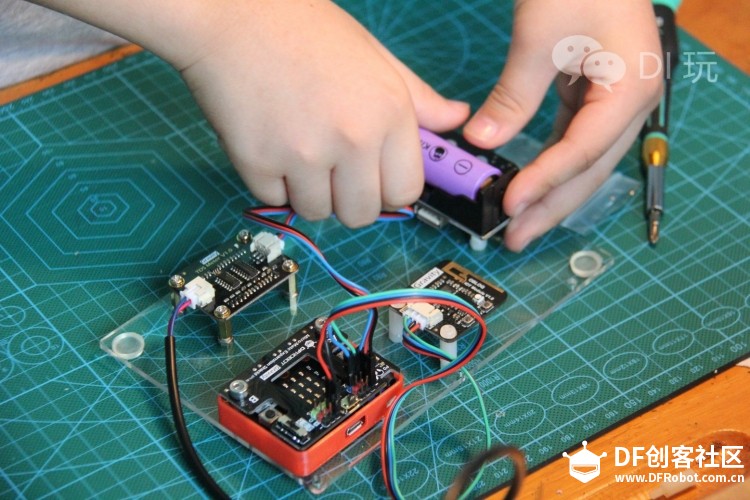

按上电池，总装完毕

小结

对于四明山的水网事先并未做过功课，想当然以为交坑的水会汇流到晴江岸。

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图59

基于照片的GPS信息，从地图可见，交坑和晴江岸虽然直线距离仅6.6公里，但没有水网连接（或者因为支流太小，地图上看不出来）；晴江岸与源头皎口水库相距10.5公里，途径章水一路流过来，皎口水库才是晴江岸的上游。

[micro:bit×OBLOQ物联网挑战赛第三轮]小bit品鉴四明山水图60

晴江岸通过城市水网一直通向三江口，如果有时间沿途做个完整检测，应该很有意义。

肯定有人会问，既然标题有提瓶装水，你们测过瓶装水吗？我们这么有好奇心的人，怎么会不试试呢？检测结果是，某大牌瓶装水的TDS值，就我们的测试结果来看，简直就是自来水。我都怀疑我是不是买的假货，或者人家富含矿物质~~~本身我们的实验也不严谨，怕惹官司就不公开是什么品牌了。

不过不管怎样，即便拿自来水为参照物，通过实验，证明咱大海曙以交坑和晴江岸为代表的四明山水质是相当棒的。作为被四明山水哺育的海曙人，幸福感满满。

视频记录

改进和展望

理想的应用场景

是可以将这套装置置于户外长期监测

即便在荒郊野外

只要尚有手机信号

就能帮助民众实时了解源头水质

如果有相关部门赏识

我和小米TX愿意参与“饮水放心工程”:lol

不过务必要解决防水和供电问题

防水方面

得基于实地情况定制

供电就用太阳能吧

新增配件

太阳能电源管理模块 5V@1A×1

半柔性太阳能电池板 (5V@2A) ×1

（可以买1A的版本，这个是我们之前囤的:O）

3.7V锂电×1

安装没啥说的

拧接线柱两螺丝就搞定了

轻松实现太阳能供电

基于职业病的温馨提示

小朋友们若想做类似涉及“水”的实验

务必在家长的监护下进行

安全第一
