在micro:bit×OBLOQ挑战赛第二关中，我们制作了一个害羞的变脸小人。该项目使用了micro:bit编程板、OBLOQ模块、继电器模块、红外热释电模块和模拟声音传感器等硬件。最终效果是当小人听到声音时会变脸，并且在有人靠近时会开灯。通过物联网技术，还可以远程控制灯光。这个项目适合8-14岁的孩子进行STEM教育，既能锻炼编程技能，又能激发对科技的兴趣。
|

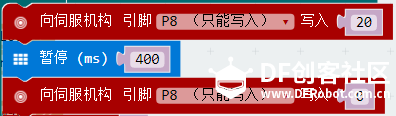

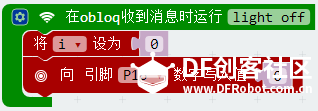

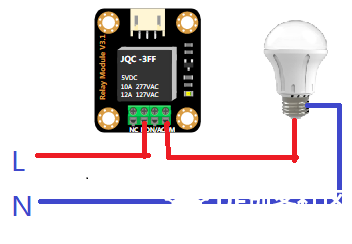

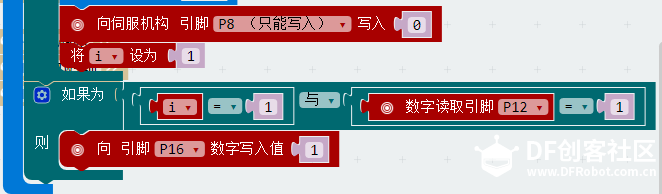

本来，伦家好好的在主人的车里，没事**变个脸**给尔佳小主玩玩。忽然有一天，被主人拿回家，在我背后又锯又锉，好痛啊，但是主人说要给我安装一个舵机，主人要让我能看、能听、能自己动，又好期待!  我可以*听到可怕的声音，之后就吓到变脸； *又听见声音，又看到有人在我面前4秒以上就开灯； *告诉主人用物联网关灯； 哈哈哈哈 我强大吧！ 要做到这些我必须有一些小伙伴  包括了 *micro:bit 编程板 x1 * OBLOQ模块 x1 * 继电器模块 x1 * 红外热释电模块 x1 * 模拟声音传感器 x1 * DMS-MG90 微型舵机 x1 * 一盏灯 x1 * 数字连线，模拟连线 若干 它们的连线是 除了正常的黑线连接bit板com 端，红线连接5V端外 继电器绿色线连接P16 红外热释电传感器绿色线接P12 拟声音传感器蓝色线接P0 微型舵机棕色线接com端，红色线接5V端，橙色线接P8 OBLOQ模块绿色接P1，蓝色接P2 其中的 继电器 ，需要注意继电器的背面管脚会带220V的低压电，主人采取了一些小措施，当然这是不够的。  继电器的绿色接口可以作为一个开关连接的台灯的回路中。  NO端和COM端是常开，当信号线给出信号时，这个常开闭合使灯亮 声音传感器是模拟信号，需要找到合适的大小，才能达到需要的效果  舵机在本文中需要旋转20度，再返回0度，中间要设置一个暂停，使舵机旋转到位  舵机正常旋转后设置了一个常数为真，若红外热释电传感器也发回了信号，给继电器发驱动信号。  OBLOQ模块发出一个light off台灯熄灭  最后的视频是 完成了这场比赛，我希望主人下场给我装轮子或飞行器:O。 感谢狄老师、朱老师等专家给的指导 感谢尔佳宝贝献声，时不时莅临指导，以及给妈妈的无穷尽家务:P。 |
-
