micro:bit OBLOQ连接物联网挑战第二轮--物联网控制迎宾灯光秀
2018-08-184865
AI 快速预览详细
该项目名为“物联网控制迎宾灯光秀”，使用了micro:bit、OBLOQ物联网模块、PIR传感器和LED灯带等设备。通过远程监测，当PIR传感器检测到有人接近时，会上传信息到物联网平台，平台再发送指令让LED灯带以跑马灯形式变换颜色，并播放音乐。整个过程包括硬件连接、编程和物联网平台配置。此项目适用于青少年的STEM教育，帮助孩子在实践中学习编程和物联网技术。
|

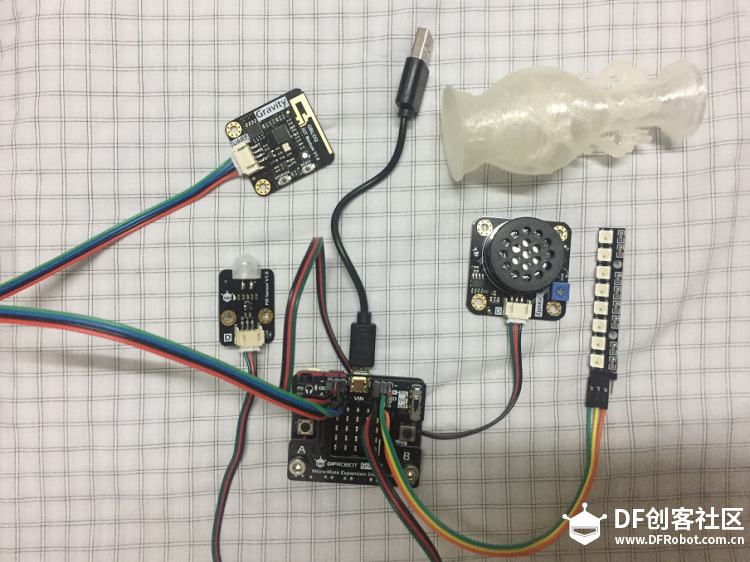

micro:bit OBLOQ连接物联网挑战第二轮--物联网控制迎宾灯光秀 广州塔的灯光秀非常漂亮，于是我想做一个通过物联网控制的灯光秀，在人流量多的时候才开放，也可以节约能源。 一、项目名称： 物联网控制迎宾灯光秀 二、项目介绍： 通过远程监测，当彩灯塔监测到有人接近时，就上传信息到物联网，物联网远程发送指令让LED灯带以跑马灯的形式不断变换颜色（彩虹色），同时播放音乐。 三、 项目设备：  micro:bit×1 扩展板×1 OBLOQ物联网模块×1 PIR（Motion）传感器×1 Digital Speaker Module ×18灯 LED灯带 ×1 3D打印小灯塔（以3D打印的小花瓶代替）×1 母母杜邦线 ×3 四、平台 1、micro:bit编程环境： https://makecode.microbit.org/ 2、物联网环境： https://iot.dfrobot.com.cn/login.html 五、过程 仔细阅读Microt;bit 物联网入门套件 资料 1、将红外释热电运动传感器的信号线接到Gravity扩展板的数字8口， 当红外释热电运动传感器检测到人时，输出高电平，即“开”或“1”；编程发送“you ren"到物联网平台，2秒钟检测一次 2、将LED灯带的信号线In 接到Gravity扩展板的数字12号，编程实现彩虹跑马灯的效果。 Makecode要添加Neopixel扩展包。 3、物联网模块按 >> 教程 <<，TX接P1，RX接P2 4、当物联网接收到 “you ren"的消息时，就发送"hy"给Micro:bit, Micro:bit接收到"hy"消息后，LED 跑马灯就开始工作，并播放音乐。  灯光秀工作图  程序截图 工作视频如下： |
-
