STEM教育 · OBLOQ迎宾小D：红外与声音感应项目

【标题】OBLOQ第二轮挑战赛：迎宾小D

【介绍】主要功能是每隔3秒侦测以红外和声音感应的方式有无人员通过，有则播放一个音符，人数计数器加1，并对人数进行显示。否则显示一张笑脸，并循环播放欢迎音乐。

【物料准备】

主要硬件：micro:bit一个、mate扩展板一个， OBLOQ物连网模块一个，带功放喇叭模块一个，模拟声音传感器一个，红外释热电运动传感器一个

【制作过程】

连线：

micro：bit和mate扩展板叠在一起，用螺丝固定，mate扩展板右上角的开关打到5V。

把OBLOQ 模块的绿色线接mate扩展板的p12，蓝色线接p16，红色线（正极）接红色针脚，黑色线（负极）接黑色针脚。

把功放喇叭模块绿色线接mate扩展板的P0接口，红色线接红色针脚，黑色线接黑色针脚。

把模拟声音传感器的蓝色线接mate扩展板P1接口，红色线接红色针脚，黑色线接黑色针脚。

把红外释热电运动传感器的绿色线接mate扩展板P8接口，红色线接红色针脚，黑色线接黑色针脚。

如下图所示：

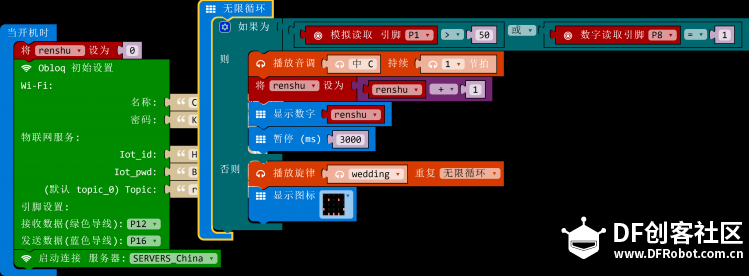

代码：

效果：
通电开机时，人数计数器清零。
在等待状态下，迎宾小D将显示笑脸字符，并循环播放欢迎音乐。
当红外释热电运动传感器侦测到有人经过，或者模拟声音传感器感应到声音超过50，功放喇叭将播放一个音符，将计数器将加1并显示当前人数，暂停3秒后开始下一个循环。
OBLOQ第二轮挑战赛：迎宾小D图3

因为深夜赶作品，为避免影响他人休息，效果图中功放喇叭模块只摆在一旁而未接线。如需要接线只需接在最左边的P0即可。

有待改进之处：
当侦测到其他声音，比如机械噪音或犬吠，计数器也将加1。
