micro:bit × OBLOQ挑战赛第三轮 机房监控系统
2018-09-074292
AI 快速预览详细
本项目名为“物联网远程机房监控系统”，使用micro:bit作为主控器，结合Mate扩展板、OBLOQ物联网模块、火焰传感器等多种设备，实现对机房温度、湿度等环境因素的实时监测。当检测到明火时，系统会向物联网平台发送报警信息，并启动本地声光报警装置。该项目适合青少年科创比赛，能够锻炼学生的编程能力和动手实践能力。
|

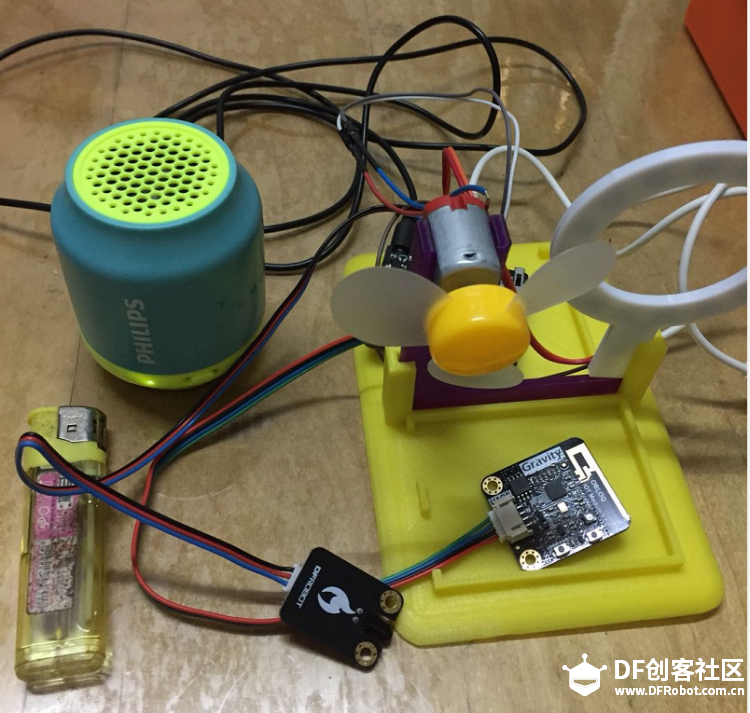

micro:bit × OBLOQ挑战赛第三轮 智能机房监控系统 我们知道，机房的环境要求非常高，利用一个micro:bit主板，加上一些传感器，可以实时检测机房的温度、湿度等环境因素并上传到物联网上，供维护人员远程监控，当有用电器着火时，发出声光电报警信号，也上传到物联网，提醒远程维护人员及时处理。 一、项目名称： 物联网远程机房监控系统 二、项目介绍： Micro:bit作为主控器，实时检测机房的温度等环境数据，并上传到物联网进行存储。当用电器发生明火等现象时就向物联网发送报警信息，提醒远程维护人员注意，同时启动本地的声光报警装置，发出报警信号，并启动电机等临时灭火装备。 三、项目设备： micro:bit×1 Mate扩展板×1 OBLOQ物联网模块×1 火焰传感器×1 Digital Speaker Module ×1 16灯 LED灯带 ×1 130小电机带风扇 ×1 3D 打印风扇小支架 ×1 3D打印灯带罩 ×1 3D打印底坐 ×1 母母杜邦线 若干 四、平台 1、micro:bit编程环境： https://makecode.microbit.org/ 2、物联网环境： https://iot.dfrobot.com.cn/login.html 五、过程 1、将火焰传感器接到Mate扩展板的P1口； OBLOQ物联网模块接到P8、P12口； LED环形灯带接到P2口；130小电机接到P16口；2、用Makecode编程 当按下A键时，进入温度检测模式，每隔一段时间10S检测一次温度并将值发送到物联网平台上： 当按下B键时，停止温度检测与发送。 不断轮询火焰传感器的读数P0，当火焰传感器计数大于 800（有明火发生），则发送紧急指令到物联网上，同时开启声音光的报警模式，LED灯带闪烁，同时发出报警声。 设备连接图：   程序：  物联网数据  火焰传感器检测到值是900多。 视频 |
