OBLOQ第三轮挑战赛：查岗器/查车位状态

功能：

老板可以远程通过微信小程序EasyIoT或PC端网页，查看员工每隔一定时间的在岗状态。

把释热传感器换成超声波传感器，简单修改代码，再安装到车位附近后，可用于查车位状态。

缘起：
一家人往往只买了一个地下车库车位，可是家人有两台甚至多台车。也可能是三台车共享两个车位之类的情况，反正就是车位数少于车辆。虽然占据车位时可以通过微信群告知家人，但有时候会忘记，如果打电话问，耽误时间，对方不一定方便接听。如果是三个人以上共用一个车位，甚至不知道要打电话给哪一位。在这样的情况下，可能会给停车造成困扰，不知道究竟该不该把车开往地下车库。
本意是为解决该困扰，开发一个可以通过微信小程序EasyIOT检查车位状态的功能。
然而自己没有顾得上买超声波传感器，但是有现成的红外释热传感器，于是就把查车位状态功能，变成了查人员在岗状态。
至于两者的实现技术路线，除了传感器不同之外，其他几乎一样，只有个别细节不同。

【物料准备】

主要硬件：micro:bit一个、mate扩展板一个， OBLOQ物连网模块一个，红外释热电运动传感器一个

软件开发平台：https://makecode.microbit.org/，https://iot.dfrobot.com.cn/

【制作过程】

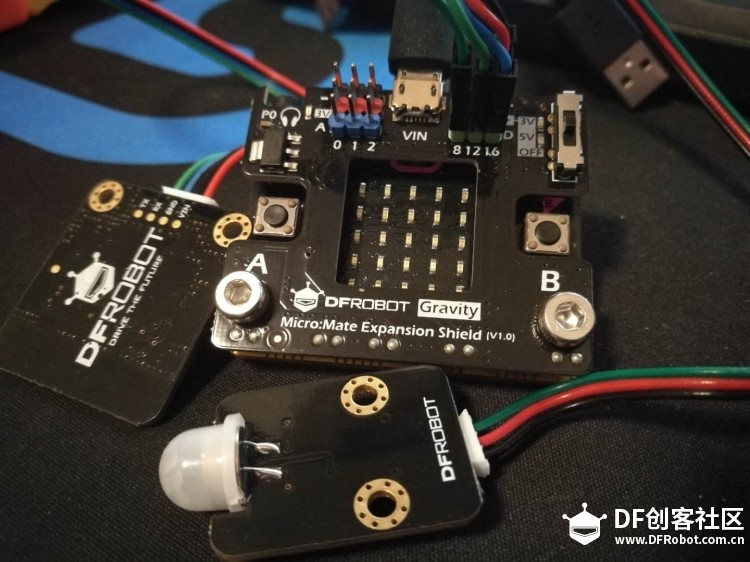

连线：

micro：bit和mate扩展板叠在一起，用螺丝固定。

把OBLOQ 模块的绿色线接mate扩展板的p12，蓝色线接p16，红色线（正极）接红色针脚，黑色线（负极）接黑色针脚。

把红外释热电运动传感器的绿色线接mate扩展板P8接口，红色线接红色针脚，黑色线接黑色针脚。

如下图所示：

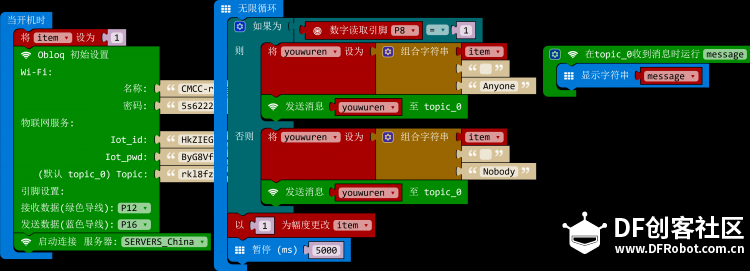

【程序代码】

代码中查岗间隔时间（暂停）是5秒，只是为了方便测试查看效果。
但真正作为查岗器，设置半小时以上的时间间隔更合理，以半小时为例，半小时即1800秒，暂停时间可写成1800000毫秒，如一小时查岗一次，则修改为3600000毫秒。

【使用方法】
把该装置安装固定在办公桌旁，红外释热传感器对准座位即可。

【运行效果】
每隔5秒显示一次人员在岗状态。Nobody表示没人，Anyone表示有人。

OBLOQ第三轮挑战赛：查岗器/查车位状态图5

手机端微信小程序EasyIoT查阅效果如图

OBLOQ第三轮挑战赛：查岗器/查车位状态图3

PC端网页查阅效果，与微信小程序相比，时间精确到秒钟。
