教大家自制简单可调电源
2018-09-161.7万
AI 快速预览详细
本文介绍了如何使用LM350稳压IC制作简单可调电源。通过变压器将电压降至30V左右，再通过LM350稳压IC和可调电位器实现电压调整，最终输出1.2-33V的直流电压。这种自制电源适用于电子维修和数码DIY等场景，成本低廉且操作简单。
|

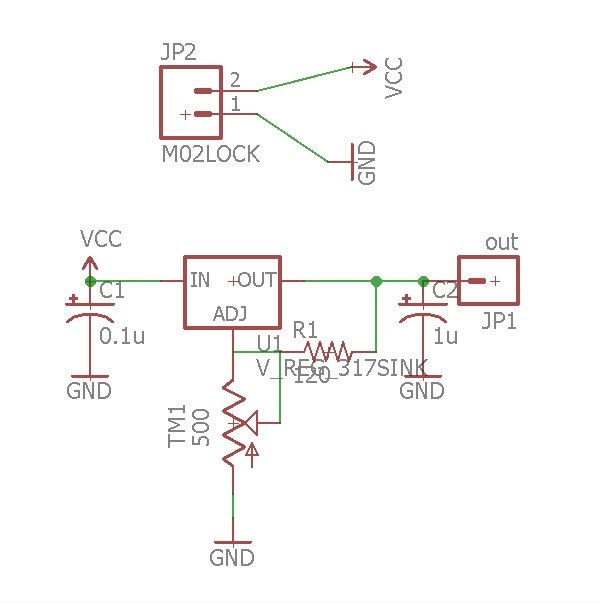

用LM350制作简单可调电源 在维修或者玩一些数码的时候我们经常遇到使用不同电压值的电源的情况，成品的可调电源非常的贵不适合一些朋友选择，其实我们可以使用一些常见的元件制作出一些简单可调电源  本文就介绍一种以LM350稳压IC为核心的简单的可调电源的制作方法，制作出的电源电压在1.2-33V左右范围内可调，下图就是LM350可调电源的电路原理图  电源经过变压器变压变为30V左右的低压电压，注意，LM350耐压在33V左右，输出电压最好低于这个数值  在LM350的二脚引脚增加了个可调电位器，可调电位器的调整改变LM350的稳压数值从而达到调整电压的目的  经过LM350稳压调压的直流电压在经过C2的简单稳压后在输出端输出，如果在作为可调电源使用输出端需要增加数码管用于显示电压大小  |
