本项目介绍了一个基于ESP32的太阳能气象站，用于检测温度、湿度和气压，并将数据上传到Thingspeak平台。主要组件包括DFRobot FireBeetle ESP32开发板、BME280环境传感器、太阳能电池板和聚合物锂电池。通过详细的步骤指导，用户可以轻松完成硬件组装和代码上传，实现气象数据的无线传输。

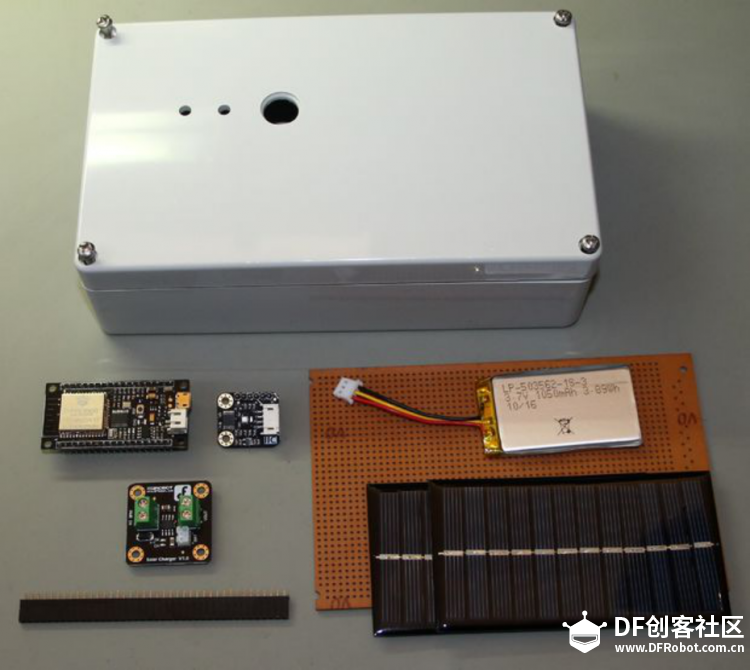

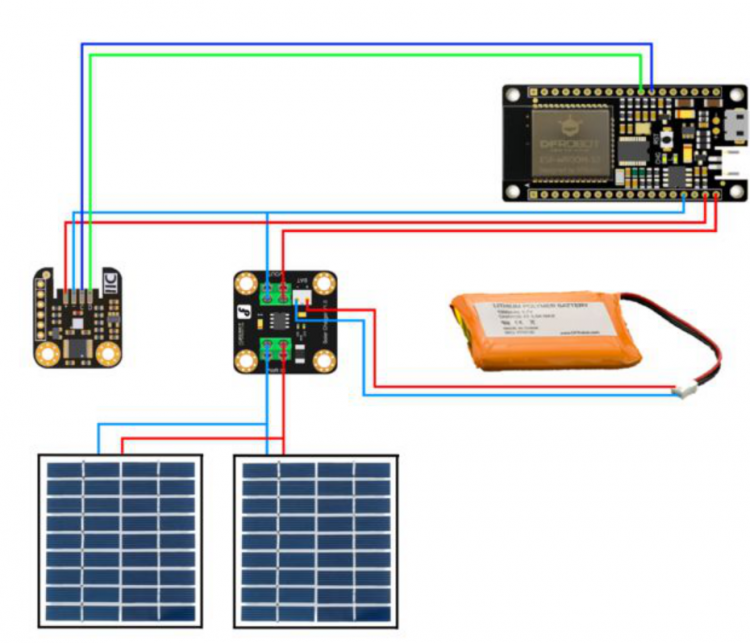

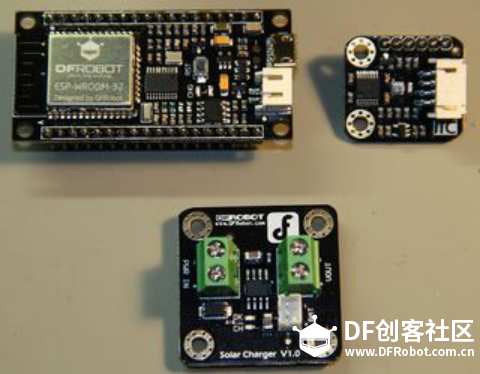

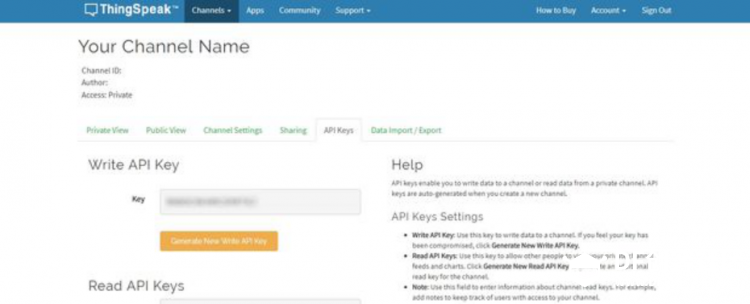

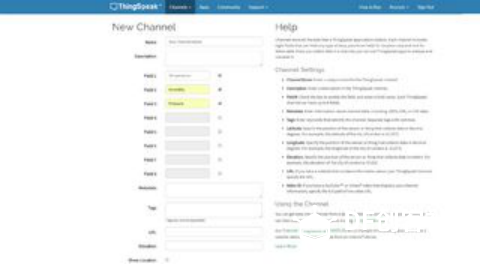

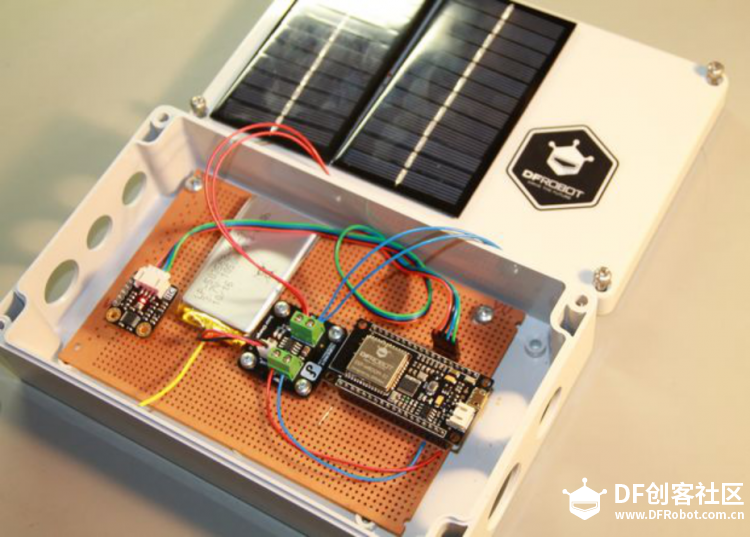

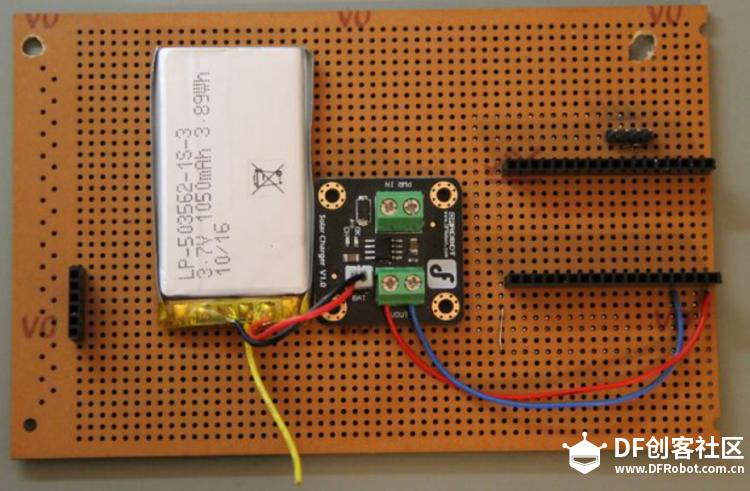

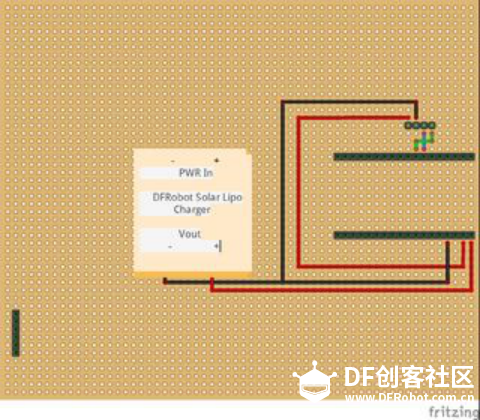

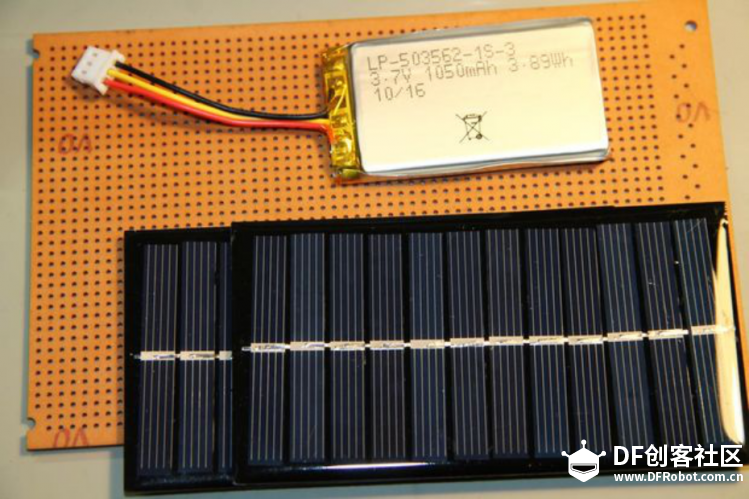

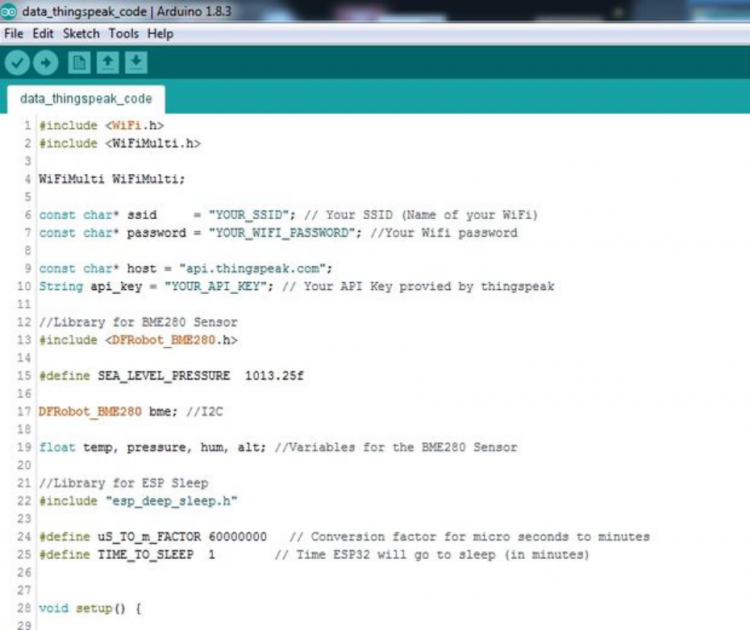

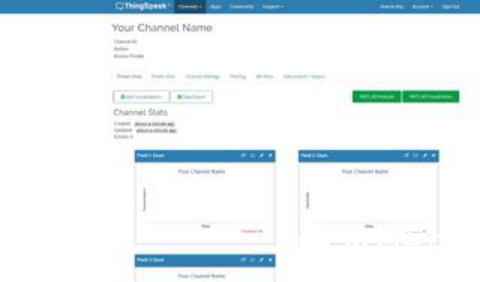

 我的第一个物联网项目想法是建立一个气象站，并将数据发送到data.sparkfun.com。 需要稍微调整的一点是，我原先想在Sparkfun上开设账户，但由于该平台不愿意新增连接，所以我选用了另一个物联网数据收集平台thingspeak.com。 继续…… 该系统将放在我的阳台上，用于检测温度、湿度和气压。 请前往DFRobot产品资料库页面了解更多关于此微控制器的信息以及如何使用Arduino软件 (IDE) 上传代码。 所有物理参数均由BME280传感器提供。请前往产品资料库页面了解更多信息。 为完全实现“无线”运作，系统所需电力将由两块6V太阳能电池板提供，其可产生功率为2W的电流。电池为并联连接。所产生的电能将储存于一个容量为+/- 1000mAh的3.7V聚合物锂电池 (Polymer Lithium Ion Battery) 中。 DFRobot的太阳能锂电池充电器 (Solar Lipo Charger) 模块将用于电量管理。 第1步：组件   第2步：组装     FireBeetle ESP32物联网微处理器由3.7V电池提供电力，该电池通过电池输入口与太阳能锂电池充电器相连接。太阳能电池连接到PWR In端口。 FireBeetle ESP32物联网微处理器的Vcc和GND端口则与太阳能锂电池充电器的Vout端口相连接。 BME280的电力来自于 FireBeetle ESP32物联网微处理器的3.3V端口。通过I2C总线（数据线SDA/时钟线SCL）进行数据传输。 为将所有组件固定于盒子之中，我使用了一块万能电路板和若干排针、电线。 至于太阳能电池，我只是用热胶将其粘于盒子的顶盖上。由于盒子本身有孔，因此无需额外打孔 :) 第3步：代码      在使用我的代码之前，需要做一些改动。 首先，规定你的wifi网络名称和密码。然后，从Thingspeak.com获取一个API密钥。我会在下文进行解释。此外，如果你愿意的话，可以规定一个新的睡眠间隔。 Thingspeak.com 前往www.thingspeak.com进行注册。 验证完电子邮件后，你可以前往通道 (Channels) 页面创建一个新的通道。添加你想要上传的变量。本项目上传的是温度、湿度和气压数据。 向下滚动并点击“保存通道 (Save Channel)”。之后，点击API密钥 (API Keys) ，获取API写入密钥。然后将其添加到你的代码文件中。 若各步操作无误，那么你的气象站就可以开始向你的通道发送数据了。 第4步：小结  一直以来，我都会为我的项目预留改进空间，这次也不例外。 在开发过程中，我开始注意到系统的能耗问题。即使在ESP32和BME280处于休眠状态的情况下，系统能耗也达到将近2mA！！！由于BME280能耗最大，因此我可能需要一个可以在休眠模式下完全关闭这个模块的开关。 另一个引起我注意的地方是电池电压读取问题。经过对ESP32部分内部功能的调查与测试，我发现这些功能都不适用。因此，我可能会添加一个分压器，并将其连接到模拟输入 (Analog Input) ，直接读取电压信息。如果你有更好的解决方案，请与我分享。 如果你发现任何错误或有任何建议、改进及疑问，请告诉我。 “不要厌烦，动起手来” 注：本项目制作人为Tiobel，他是一位才华横溢、勤勉努力的创客。 了解更多ESP32/ESP8266教程、项目，请点击 ： ESP32教程 汇总贴 |
-
