南师附中树人学校设计了一套基于双向通信的共享单车骑行装备，旨在解决无转向提示和后方来车感知的问题。该装备使用了micro:bit编程入门开发板、Micro:Mate扩展板、3.7v锂电池等硬件，实现了可穿戴、双向无线通信、体感控制、转向提醒和后方来车感知等功能。通过倾斜手腕可以控制书包左右转向灯亮起，当有强光照射到书包上的光线传感器时，手腕处的震动模块振动，提醒骑行者注意后方来车。
|

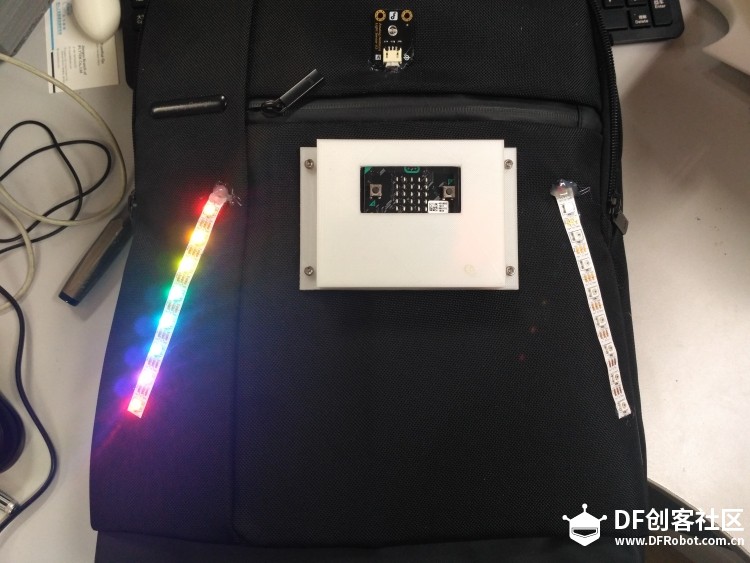

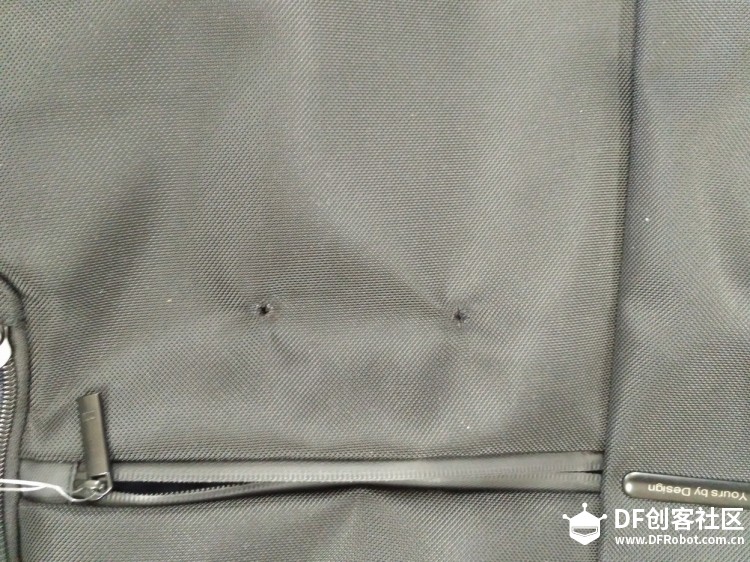

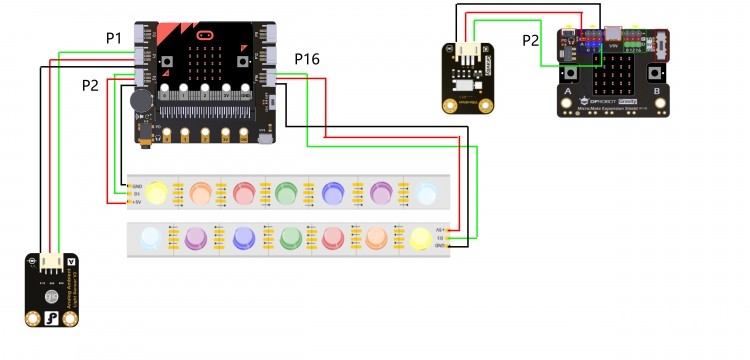

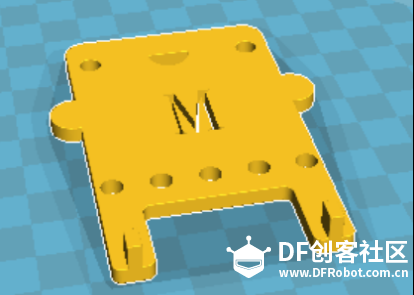

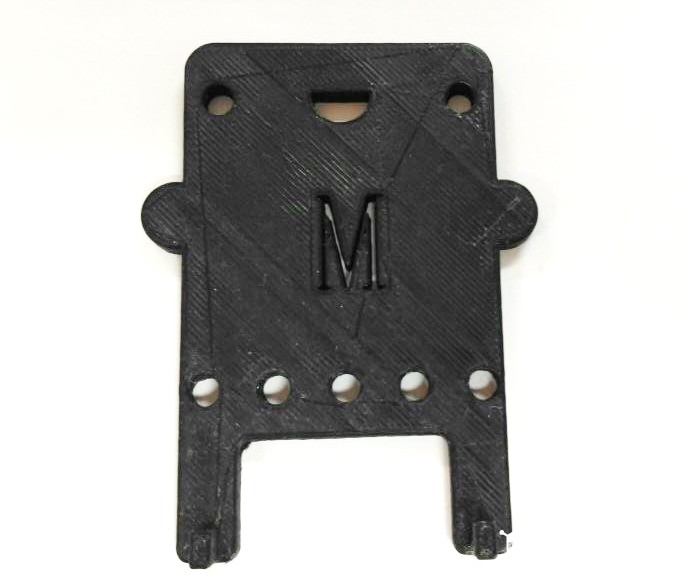

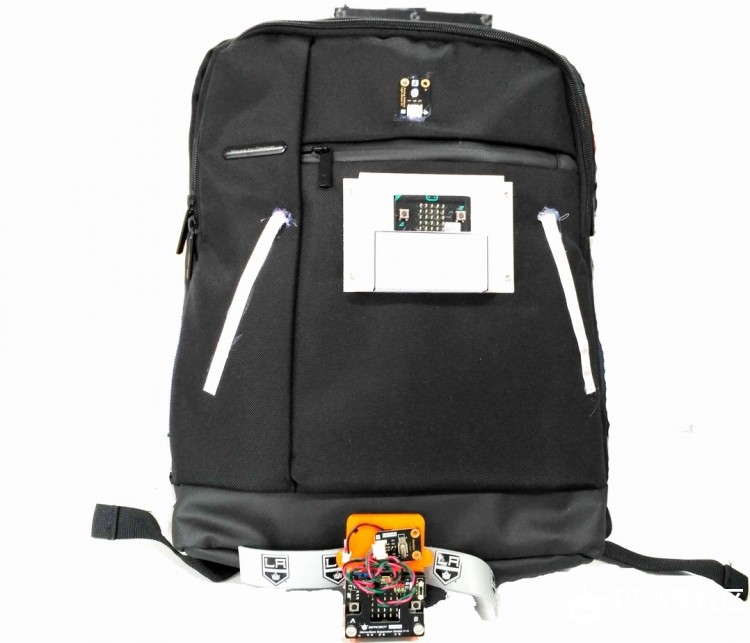

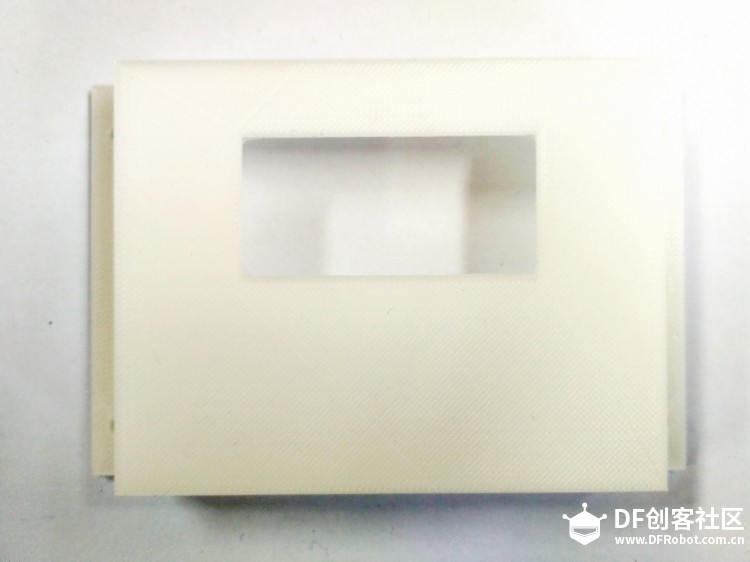

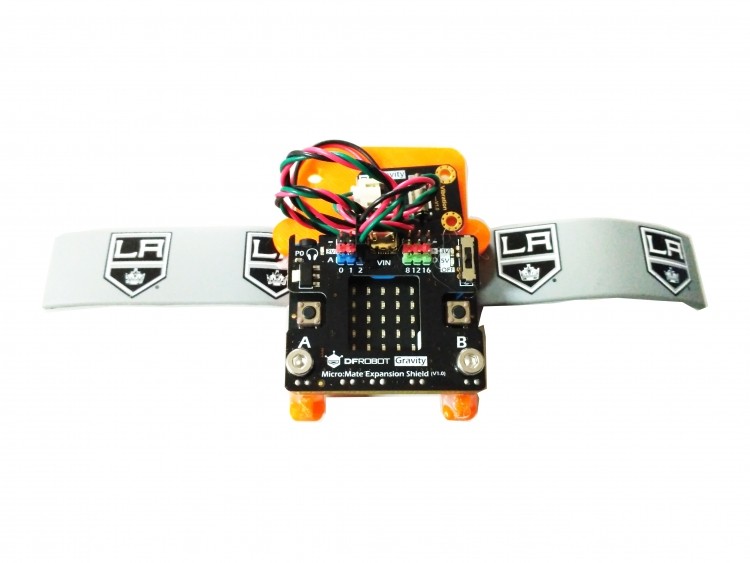

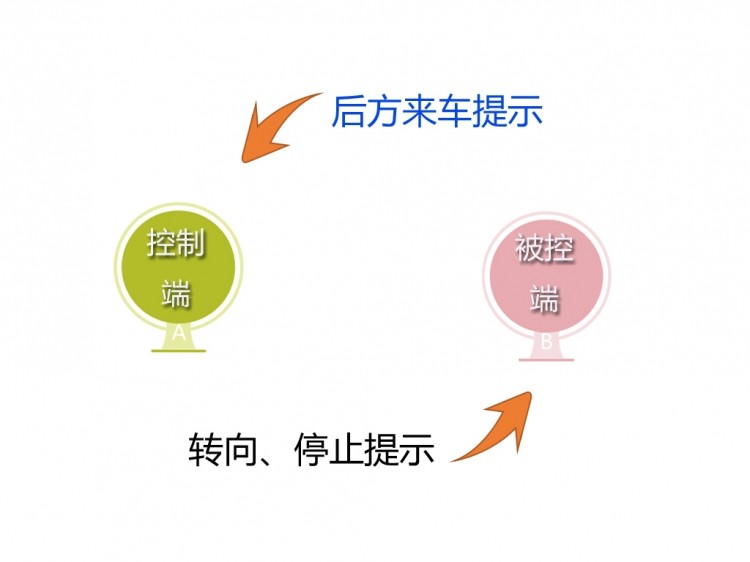

南师附中树人学校    【开发背景】 随着共享单车在城市区域的覆盖，越来越多的人在短距离出行都会使用共享单车。但共享单车在骑行过程中也出现了一些安全隐患：例如无转向提示，骑行者无法观察身后情况问题……针对上述问题我们设计制作了——基于双向通信的共享单车骑行装备。  【项目简介】 我们设计的这套骑行装备具有以下特点： (1)可穿戴：控制端缚于手腕处，显示端安装在书包上，实现了设备的可穿戴。 (2)双向无线通信：控制端可向被控端发送指令；被控端也可向控制端反向发送指令。 (3)体感控制：手腕处的控制端信号发送以手腕的体位变化触发指令的发送。 (4)转向提醒：被控端书包上的LED灯给后车转向提醒。 (5)后方来车感知：被控端书包上的光线传感器可以感知后方光线，夜晚骑行时当后方来车，发出的光线照射到光线传感器。被控端发送信号给手腕，手腕处震动模块震动提醒骑行者，后方来车。 【硬件器材】 micro:bit 编程入门开发板 2 Micro:Mate—最小的micro:bit多功能I/O扩展板 2 3.7v锂电池 2 锂电池充电器 1 Vibration 微型振动模块 1 光线传感器 1 3D打印件 【制作过程】 一、结构件 本作品中是用了2个3D打印件，其一为书包处被控端的盖板，其二为手腕处的主控端。背板。     电路连接  系统功能图  组件安装： 手腕端：将主控端安装在萌宝外壳上。使其可以缚于手腕处。通过手腕体态改变发送控制信号。 在书包合适位置上钻出两个孔。  将左右灯带的数据线从两孔中穿入，并重新在书包左右两边开孔处穿出。左右转向LED灯带用热熔胶粘在书包两侧。光线传感器固定在主控板上方。  以打印外壳为基准钻出几个孔，用M3螺丝固定。  【系统测试】 通过倾斜手腕可以控制书包左右转向灯亮起。  按下书包处按钮A，则表明进入夜晚模式，当有强光照射到书包上的光线传感器时，手腕处的震动模块振动，提醒骑行者注意后方来车。当按下按钮B，恢复到白天模式，即使有强光照射，手腕处不会发生振动。 |
值得更好的开发。
如何进行信息的发送和接受需要考虑一下。
比如前车和后车如何判断？
前车的刹车或者车速是否需要告知后车？
后车如果想超车如何通知前车？
这些问题都可以拿出来具体讨论，然后思考如何解决。
