Niklas Roy使用Arduino制作了一个名为Galactic Dimension的超大型三维弹珠机。这个弹珠机长3米、宽6米，安装在一个斜坡上，结合了日常用品改造和科幻元素。每个模块都有独立的220V电源、传感器和Arduino微控制器。通过控制台操作，玩家可以体验独特的游戏乐趣。该项目展示了创意和技术的完美结合，适合STEM教育和儿童科学实验。
|

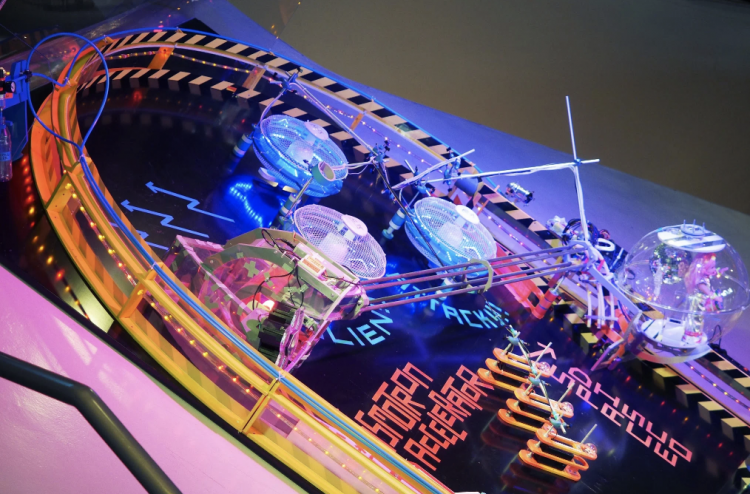

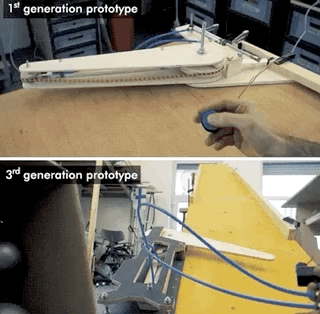

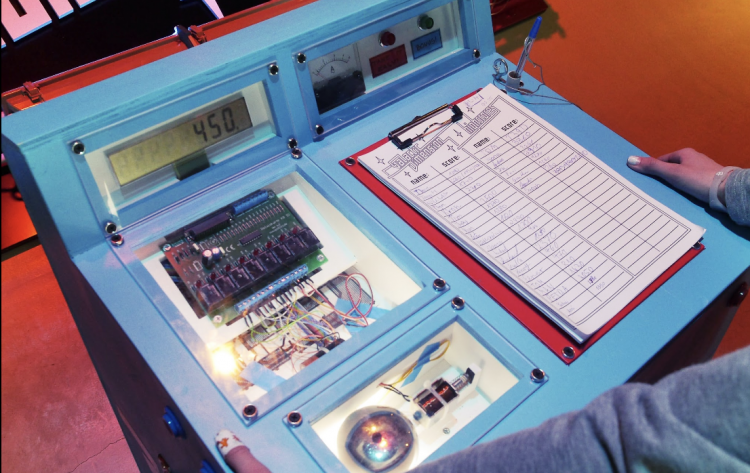

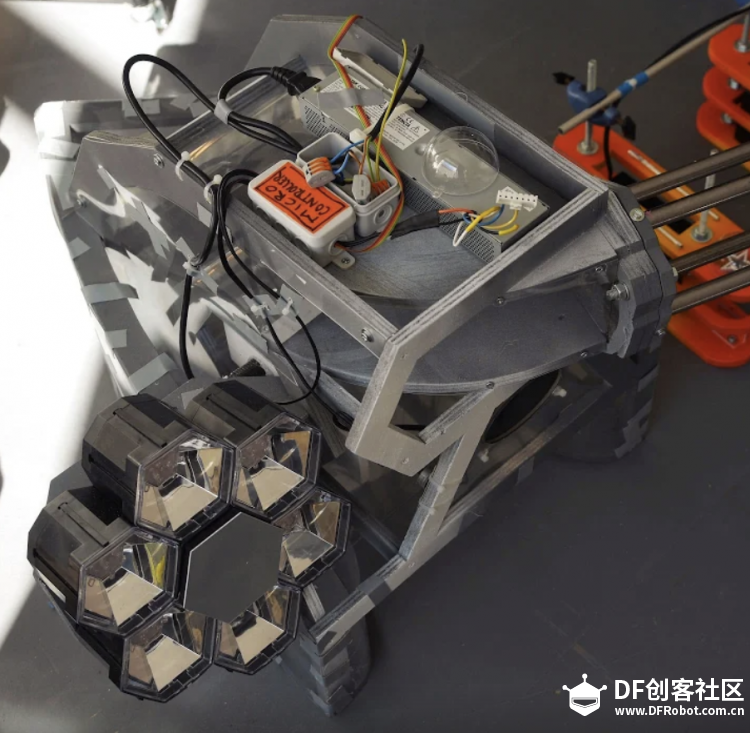

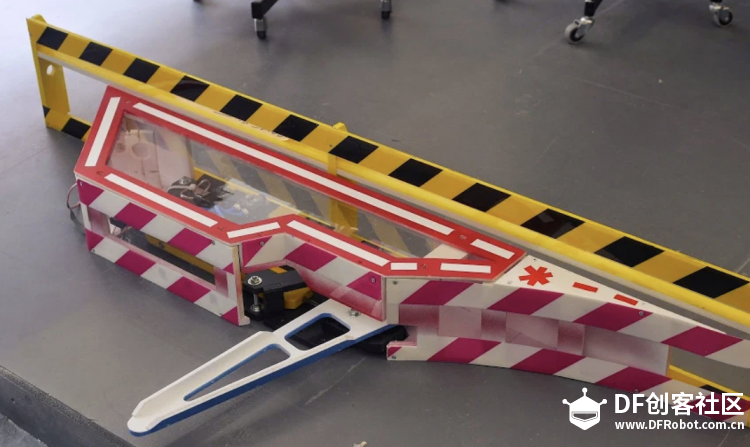

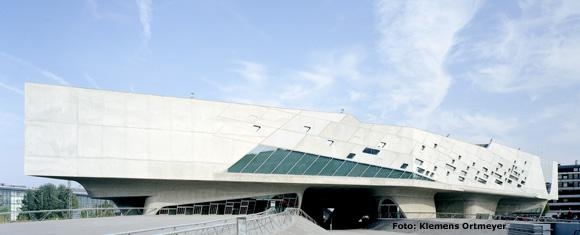

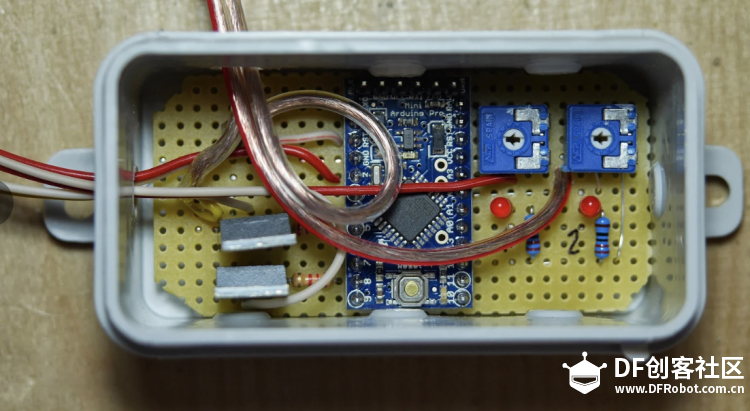

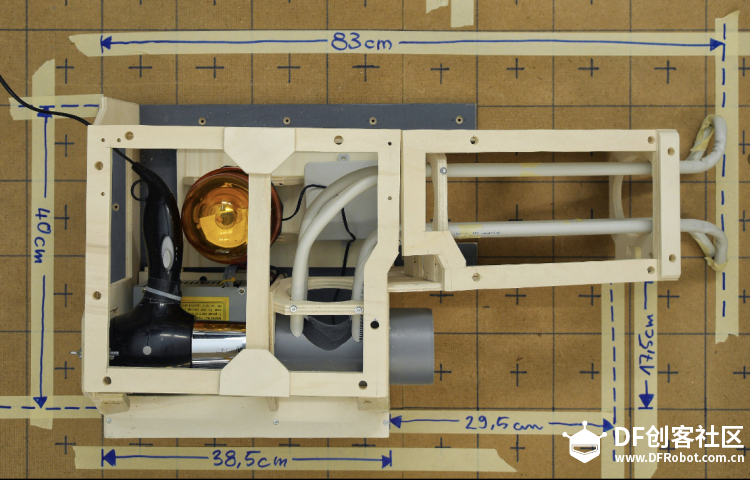

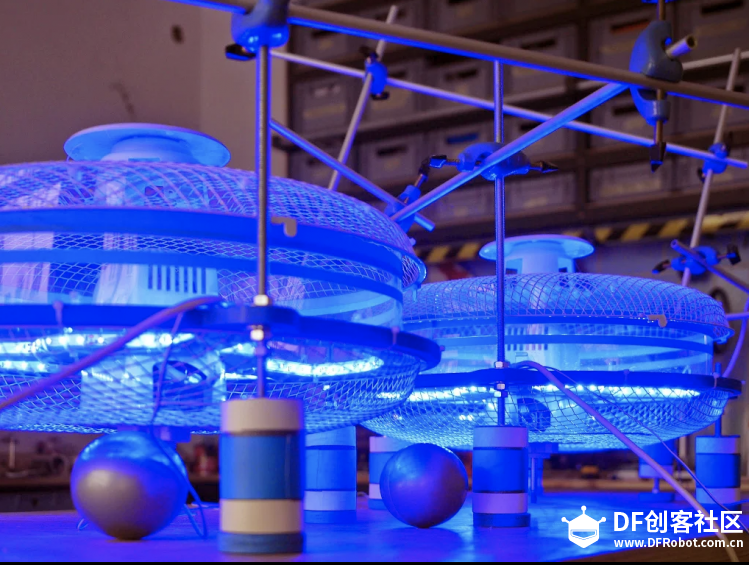

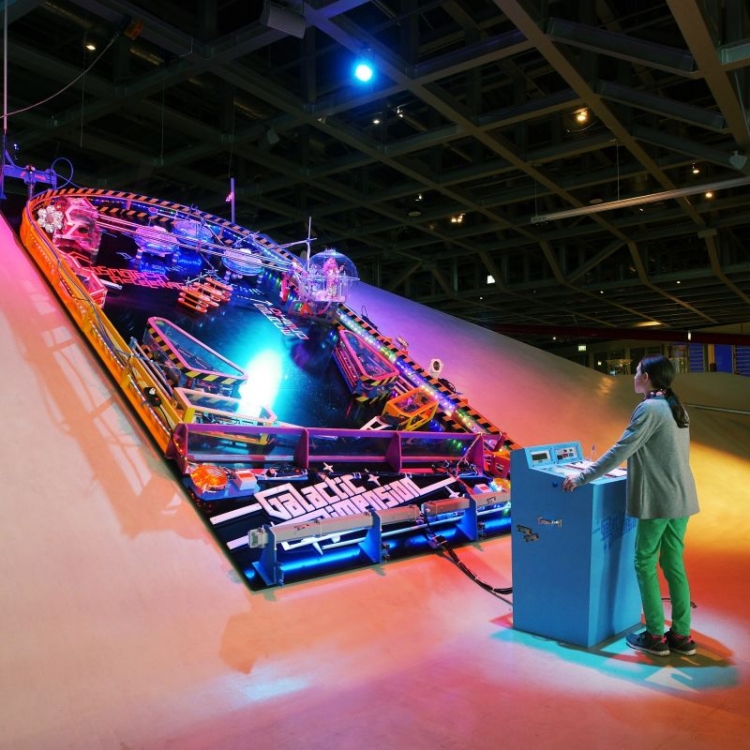

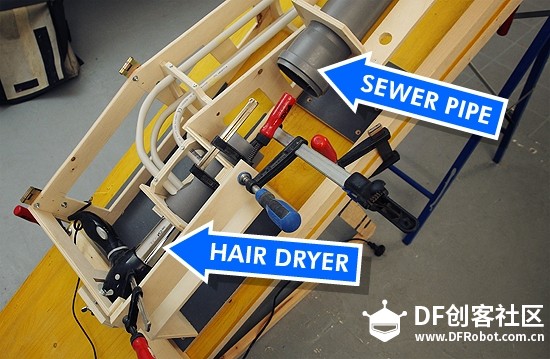

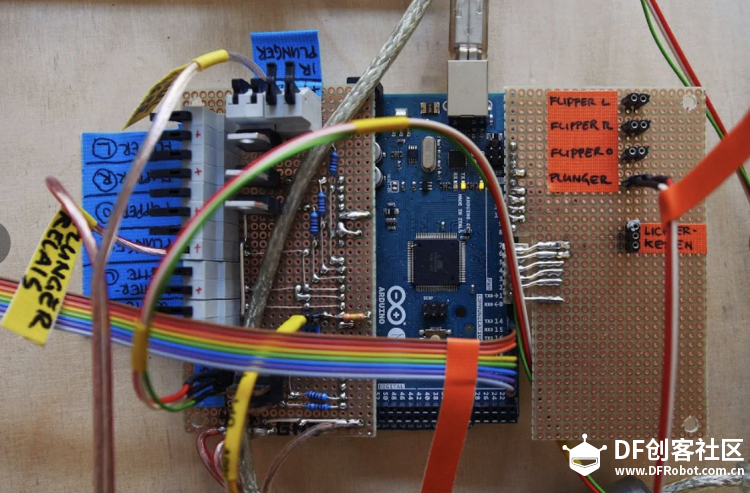

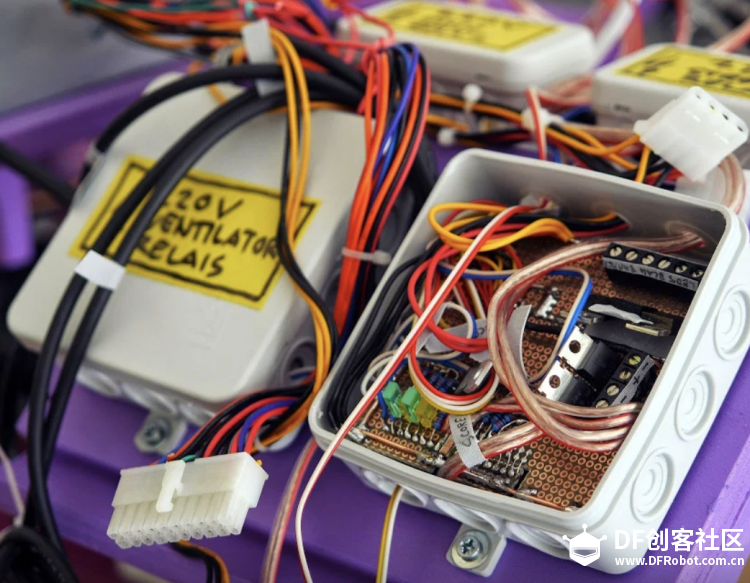

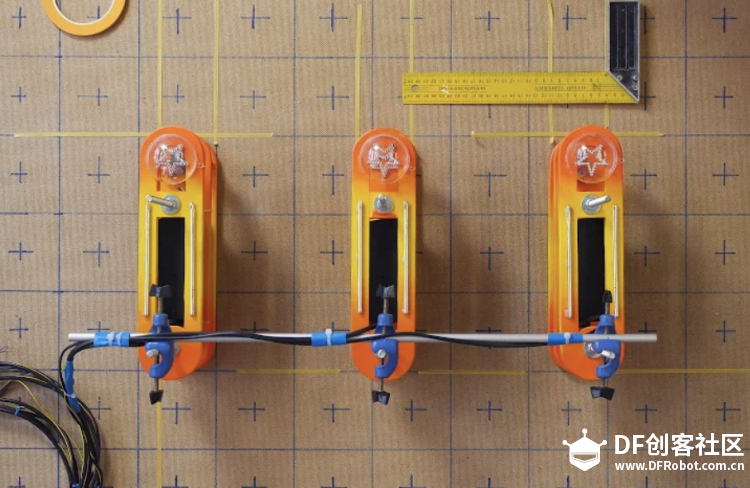

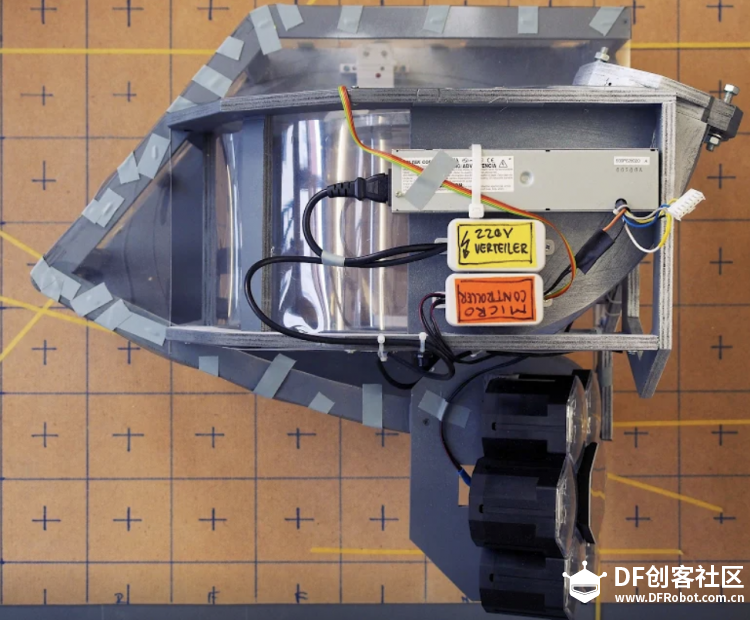

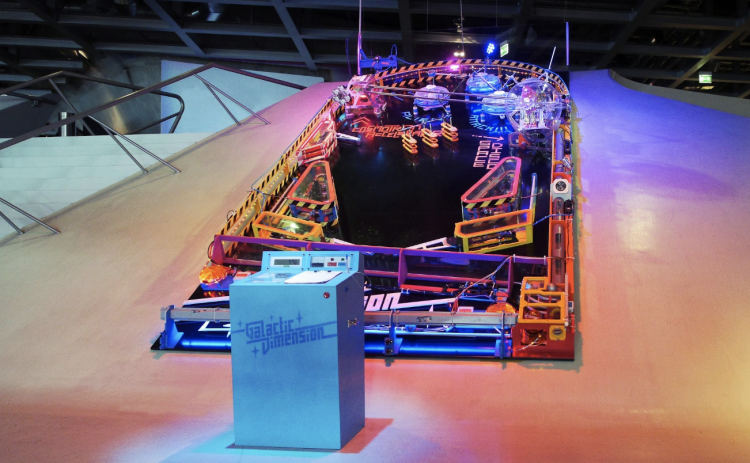

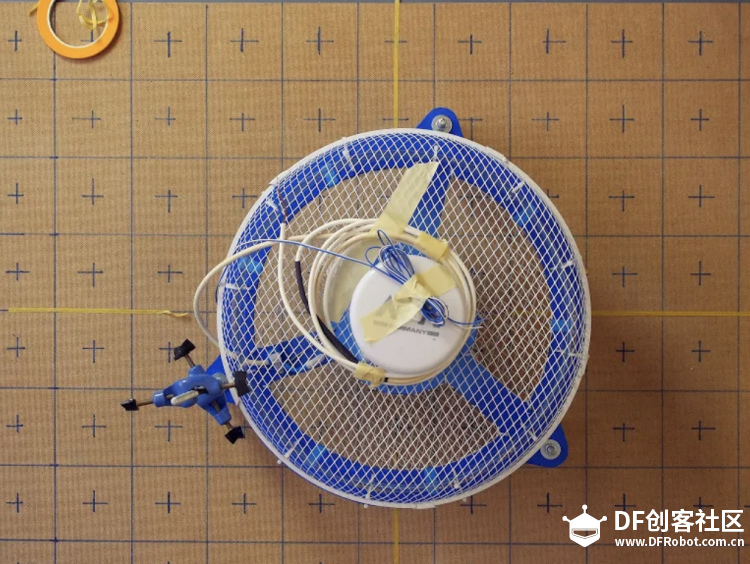

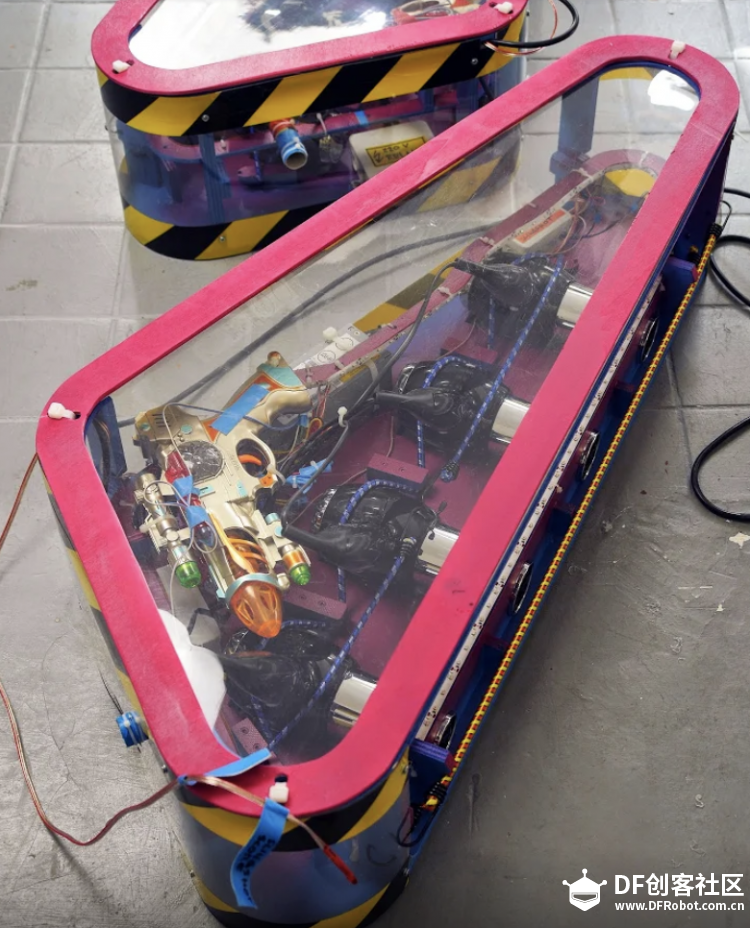

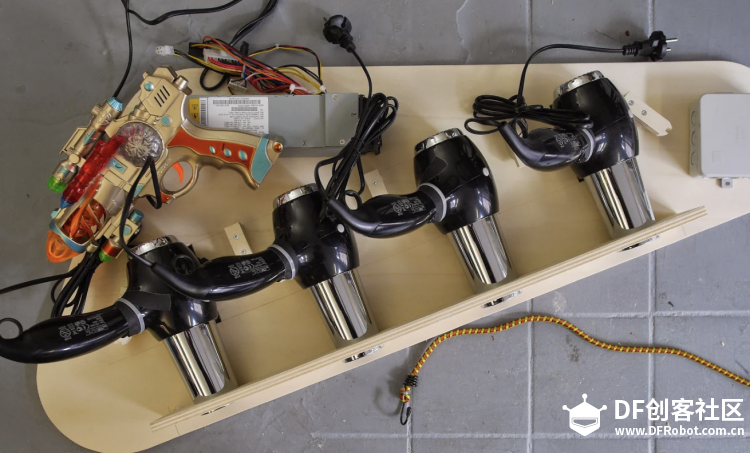

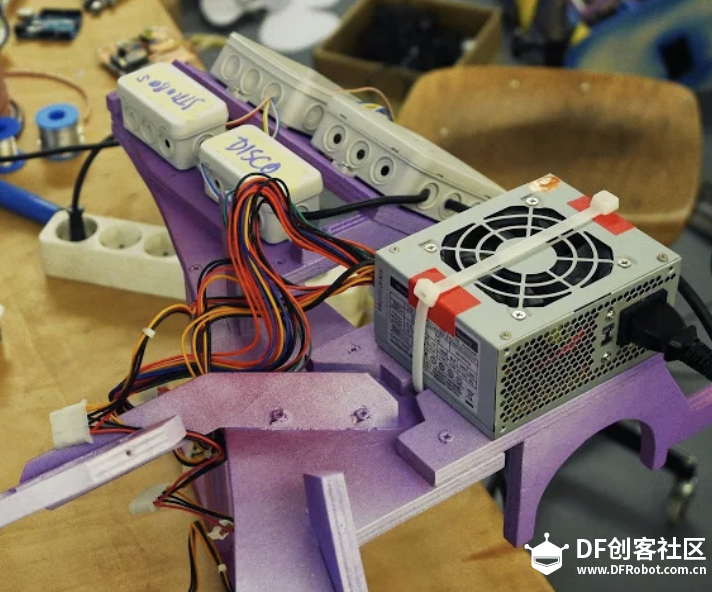

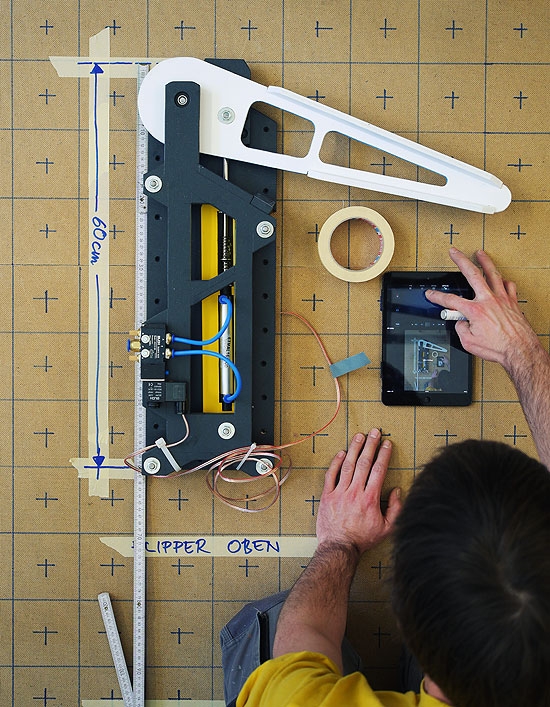

装置艺术家Niklas Roy为了缅怀这个儿时的游戏，自己已Arduino DIY了一个巨型弹珠机，还给他请了个名字叫Galactic Dimension。   下图的建筑是德国沃尔夫斯堡的费诺科学中心(Phæno Science Centre)，Niklas的弹珠机就放在这里。因为科学中心当时在策划一场弹珠机大展，并和美国加州阿拉米达的太平洋弹球机博物馆借用30个华丽、经典的弹珠机，用来举办大展。Galactic Dimension就是因为这个原因而诞生的。  这个弹珠机长为3m宽为6m，被安装在一个斜坡上，其设计颇具科幻游戏元素，这和极具科技感和未来感的Phæno Science Centre交相呼应。  弹珠机的零部件都是一些日常用品改造而来，比如吹风机、风扇。就好像灵感就是来自于制作者自己的生活。 玩家可以通过控制台来操控这台弹珠游戏机，控制台上会有一个屏幕显示游戏得分。  游戏机所在的斜坡大概有30°，制作者考虑到了这点，所以弹珠不会太重，方便弹起。弹珠游戏机的主要发射装置是2块挡板。开始的时候Niklas想用线圈制作螺线管驱动发射装置，但是因为在制作过程中难度太大和成本太高，无奈之下放弃了这种方法。最后弹珠游戏机采用的是气缸驱动，可以轻松驱动发射装置，噪音也小，最重要的是场地可以随时提供压缩空气给游戏机作为动力。  虽然相比下，使用气缸驱动相对于一开始的螺线管驱动难度降低很多。但是第一代的脚蹼声音很大并且太重了，导致后期的时候会没有足够的动力。所以又做了一个第二代脚蹼，它更轻更简单。事实上，它构建得太轻了，以至于在五分钟的测试后就支离破碎了。  弹珠游戏机上的发射装置，也就是弹球发射装置是用PVC水管和吹风机制作的。   对于机器的其他一些部分，制作者想尽可能的使用家里有的东西。制作者认为，如果参观者能认出这些东西，并看到是怎么把他们用在这个机器上并赋予不同的功能时，一定好十分的有趣。而且弹珠机的每个部件都是独立的可拆卸的，这样方便往后的组装和保养维修。  每个模块都有自己的220V 交流电电源，用于检测球的传感器（可以是红外距离传感器或简单的光屏障），以及作为微控制器的Arduino。还包括一个或多个致动器，它们可以让球改变它的运行轨迹。这些都是吹风机和风扇改造的！     所有的模块也有声音效果。有些是电子玩具，就像弹弓里的激光枪，或者连接到arduino的扬声器。 设计图纸：   Arduino文件（zip压缩包） 相关照片          |
