掌控板的新技能越来越多。

今天展示的是柱状图。

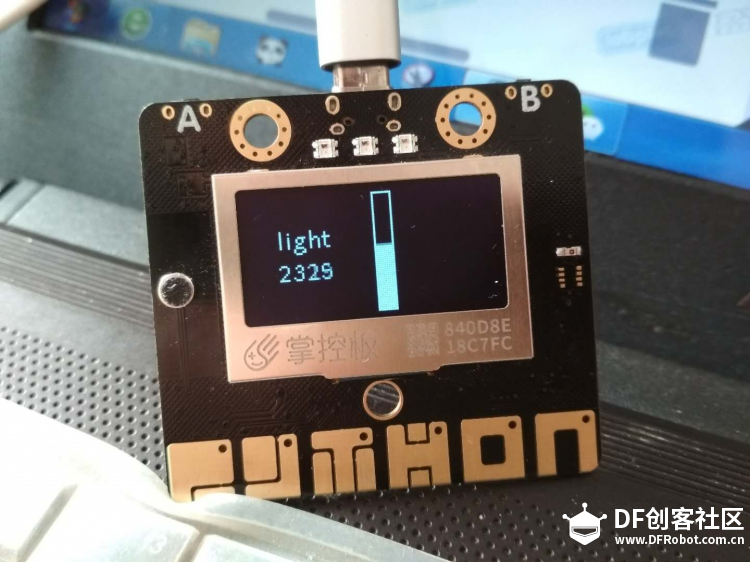

【掌控】新技能：柱状图--光强计--声强计图2

掌控【UI类】

提供UI界面类控件

【小资料】

UI设计(或称界面设计)是指对软件的人机交互、操作逻辑、界面美观的整体设计，也叫界面设计。UI设计分为实体UI和虚拟UI，互联网说的UI设计是虚拟UI，UI即User Interface(用户界面)的简称。

好的UI设计不仅是让软件变得有个性有品位，还要让软件的操作变得舒适简单、自由，充分体现软件的定位和特点。

掌控有了UI类函数，可以让我们的作品更多口味。

感谢掌控团队工程师们。

UI.stripBar(x, y, width, height, progress, dir=1, frame=1)

绘制垂直或水平的柱状条

x 、 y -左上角作为起点坐标
width -柱状条宽度
height -柱状条高度
progress -柱状条百分比
dir -柱状条方向。dir=1时水平方向,dir=0时,垂直方向。
frame -当frame=1时,显示外框；当frame=0时,不显示外框。

【练习】
随便定义一个柱状图显示到OLED屏上。
例如：起点64，2，宽6，高60，垂直方向
[mw_shl_code=python,true]from mpython import *

myUI=UI()

oled.fill(0)
myUI.stripBar(64, 2, 6, 60, 20, 0, 1)
oled.show()[/mw_shl_code]

例如：起点16，32，宽100，高16，水平方向
【掌控】新技能：柱状图--光强计--声强计图4

[mw_shl_code=python,true]from mpython import *

myUI=UI()

oled.fill(0)
myUI.stripBar(16, 32, 100, 16, 20, 1, 1)
oled.show()[/mw_shl_code]

【声强计】

要用到映射了。

映射mpyhton.numberMap(inputNum, bMin, bMax, cMin, cMax)

映射函数，参数：

inputNum 为需要映射的变量
bMin 为需要映射的最小值
bMax 为需要映射的最大值
cMin 为映射的最小值
cMax 为映射的最大值

声音、光线light.read()

读取板载光线传感器值，范围0~4095。

sound.read()

读取板载麦克风，范围0~4095。

[mw_shl_code=python,true]from mpython import *

myUI=UI()

while True:
oled.fill(0)
oled.DispChar('音量值：', 16, 16)
myUI.stripBar(16, 32, 100, 16, numberMap(sound.read(), 0, 4095, 0, 100), 1, 1)
oled.show()[/mw_shl_code]

【掌控】新技能：柱状图--光强计--声强计图5

【拓展练习】
1、光强计
2、加上灯效
3、加上声效
4、其它创意
