BOSON Micro:bit造物粒子——风扇模块案例制作
2018-12-249107
AI 快速预览详细
本文介绍了如何使用BOSON Micro:bit造物粒子套件中的风扇模块，结合旋钮、红外、声音传感器和按键等输入模块，实现多种有趣的风扇控制项目。案例包括调整风扇转速、红外节能风扇、声控风扇和开关风扇。通过这些项目，孩子们可以在实践中学习电子电路与编程知识。例如，在调整风扇转速的案例中，通过映射语句将旋钮的取值0-1023映射为0-255，从而控制风扇转速和点阵屏亮度。

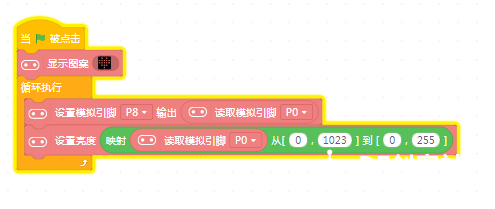

BOSON造物粒子套件内四个输出模块：风扇模块、舵机模块、Led模块、灯带。在本文中，我们探讨风扇模块与其他输入模块结合的一些案例小制作。当对输入模块、输出模块，数字模块、模拟模块能正确的区分后，各种有趣的案例就很容易做出来了。就能做到举一反三熟练应用了。   模块说明：风扇模块是一款利用直流电机将电能转化为机械能，驱动扇叶旋转的模块，工作电压3-5v，有Vcc、Gnd、D三个引脚，扩展板的p0、p1、p2、p8、p12、p16六个引脚均可使用。 案例一：调整风扇 实现功能：转动旋钮，可调整风扇的转速，风扇的转速在0~255之间 使用模块：旋钮模块、风扇模块 旋钮模块说明：旋钮模块实际上是一个电位器，即可变电阻，旋钮在0至270度之间转动。是一个模拟输入模块，值在0--1023之间。扩展板的p0、p1、p2的三个引脚均可使用。  1、模块在使用时，要先了解工作特性，并输出模块在不同状态下的值。在mind环境下利用说功能很方便的显示出旋钮的值。  2、 知道了模块的值后，就可以编程了，程序其实很简短。将旋钮的值传递给风扇就可以控制风扇的转速了，当旋钮转至0阻值最小风扇的功率也最小，这时风扇不会转，随着旋钮值的加大，风扇也会越转越快。若电压低，可能会出现风扇转动时需要手推一下的情况。  3、我们可点亮屏幕增加案例效果，用旋钮的值来控制点阵屏上图案的亮度。风扇转速越大，屏越亮，反之亦然。 编程时用到了运算模块的映射语句。因灯的取值范围在0--255之间，这就需要将旋钮的取值0---1023映射为0--255.  案例二：红外节能风扇  实现功能：当有人靠近使用时，风扇启动，人离开后风扇自动停止 使用模块：运动模块、风扇模块 运动模块说明：这是一个数字输入模块，能检测到红外信号。当有运动的人体经过运动传感器的探测区域时，运动传感器就会输出开信号1，反之输出0。有Vcc、Gnd、D三个引脚，扩展板的p0、p1、p2、p8、p12、p16六个引脚均可使用。 1、使用时，要先了解模块的特性，输出不同状态下传感器的值。利用说功能可以很方便的查询到传感器的值。  2、节能风扇程序的编写  案例三：声控风扇  实现功能：通过音量来控制风扇的启动，当检测到的声音值大于设定的阀值，风扇启动，反之风扇处于关闭状态。 使用模块：声音传感器模块、风扇模块 声音传感器模块说明：此模块为模拟输入模块，通过咪头的震动将采集到的声音大小值转为电信号输出。扩展板的p0、p1、p2的三个引脚均可使用。 1、使用时，应先测量声音的大小，确定阀值。可利用程序的说功能或显示在点阵屏上 2、声控风扇程序的编写  案例四：开关风扇 实现功能：按下按键，风扇开，再按下按键风扇关。通过按键的两种状态实现风扇的开关。 使用模块：按键模块、风扇模块 按键模块说明：此模块是一个数字输入模块，值有0和1两种。有Vcc、Gnd、D三个引脚，扩展板的p0、p1、p2、p8、p12、p16六个引脚均可使用。 1、测模块的值，要确定按下和松开按键的值。 2、按键没有自锁功能，只有按下和松开两种状态。程序上要设定一个标志变量，对开关的状态进行判断。还要考虑到按键的延时问题。  |
