STEM教育 · 金猪纳福八音盒电路和模型设计

作为DF的忠实粉，在这里非常感谢DFRobot 和欧特克Tinkercad提供的这次学习和锻炼的比赛机会，我和学生们受益颇多；同时也特别感谢DF 粒子姐姐和Tinkercad Helen紫蔬的指导、帮助。

原想为2人完成，随着期末的临近，各种考试，监考，总结考核，我的时间越发紧张，完成模型上半部分，就彻底放手给了学生；临时邀请一位同学作为救火队员加入，战队正式升级为3人；现将分工说明如下，葛雷指导教师，负责项目协调规划，技术指导，发布。王金龙同学主要负责电路部分的设计和程序优化；李天昊同学（原机器人社团团长）扫尾，设计完成金猪八音盒的模型部分（其中金猪对联和金猪在我设计基础上接着完成），后期项目视频录屏，发布材料组织，协助王金龙完成电路程序的设计和优化；

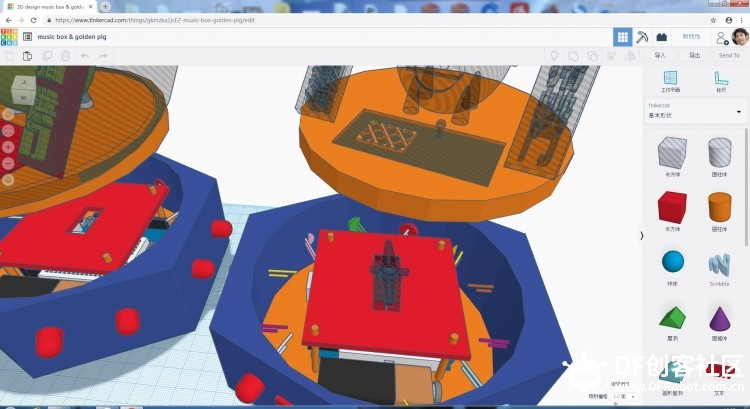

金猪八音盒模型部分，将金猪设计的模型，利用到八音盒中，升级为电路部分控制，灯光，音乐，旋转舞台；UNO板子，电池如何封装完美的在3D模型中体现出来；TinkerCAD自带的uno 板，舵机模型节省了模型制作时间；遗憾的是灯带的模型没有，改为用LED灯代替（建议增加）；设计从各各角度观测模型，达到了效果。

模型地址 https://www.tinkercad.com/things/gkmzka1jsEZ

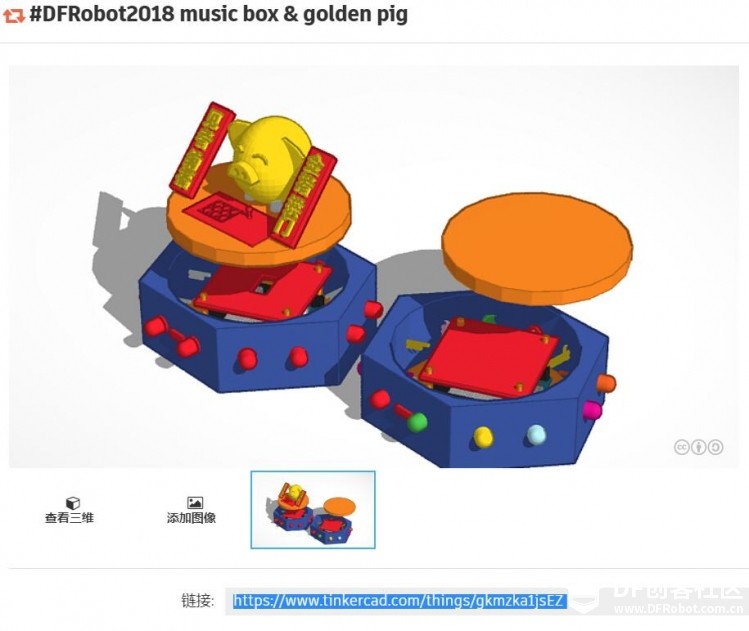

#DFRobot2018 金猪纳福八音盒电路和模型图5

软件免安装，省去一切烧脑安装步骤，
1.直接谷歌浏览器输入网址 www.tinkercad.com,注册登录即可。

2.单击左侧的三维设计按钮

#DFRobot2018 金猪纳福八音盒电路和模型图15

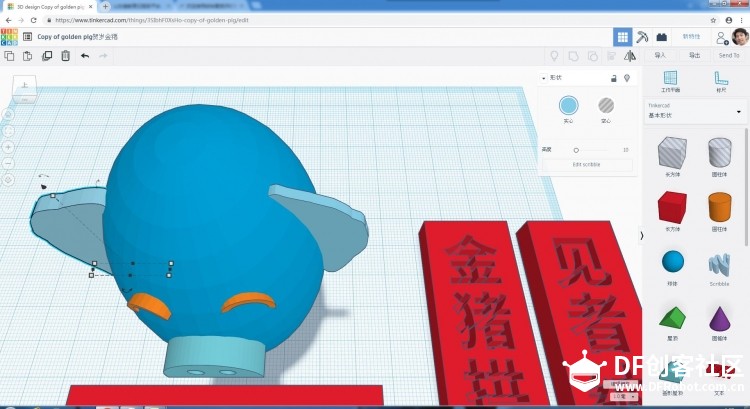

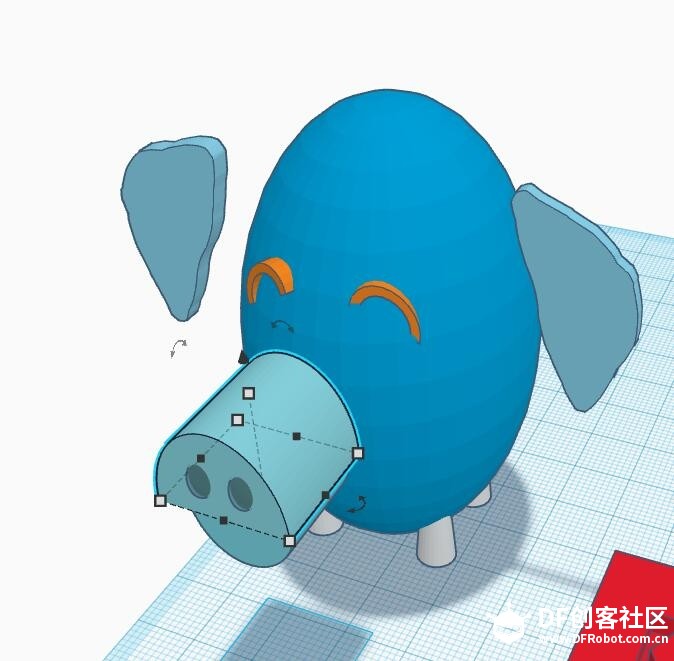

3.通过简单的模型缩放，排列，组合等操作，即可建模；高效省时省力，适合初学者。

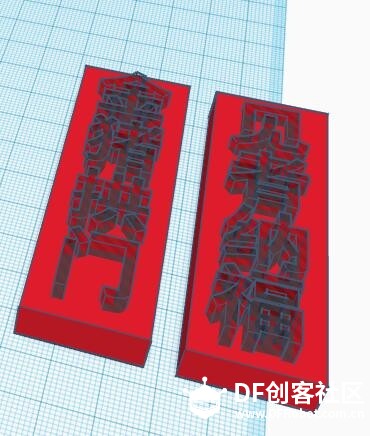

#DFRobot2018 金猪纳福八音盒电路和模型图13

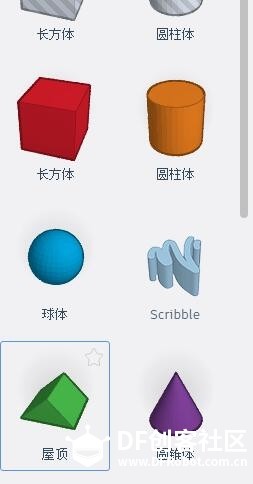

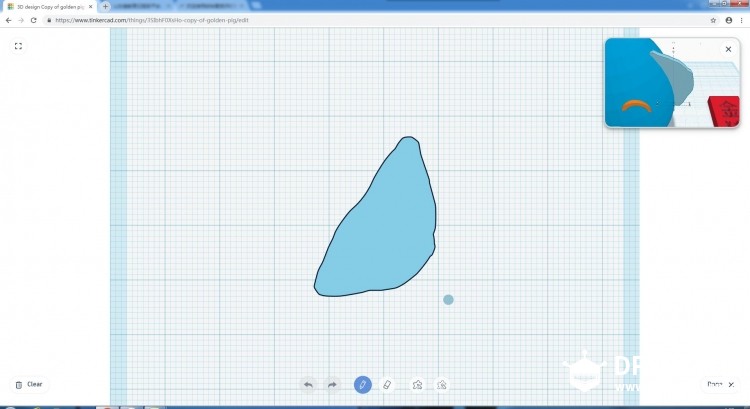

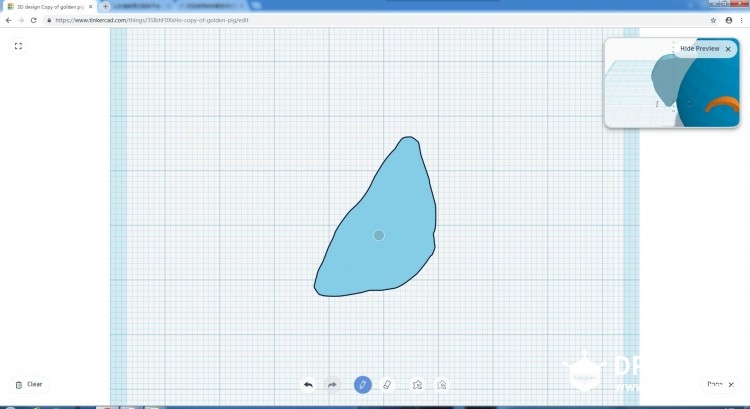

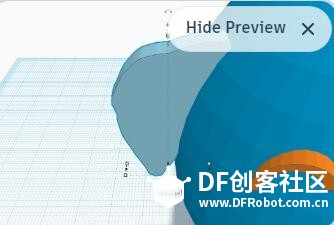

4.功能强大的 scribble功能，完美的解决自建模块的设计和使用；

#DFRobot2018 金猪纳福八音盒电路和模型图16

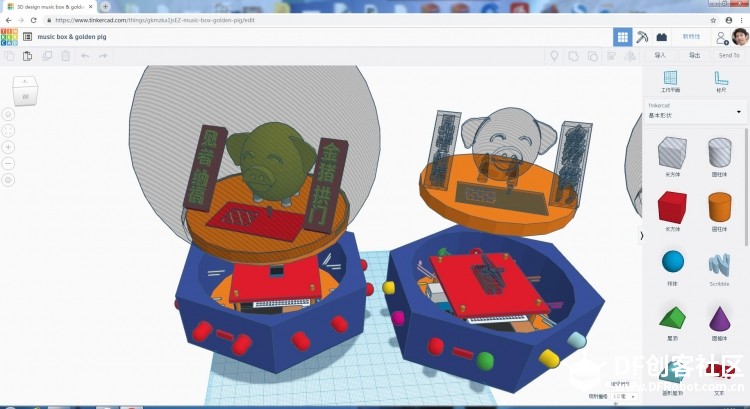

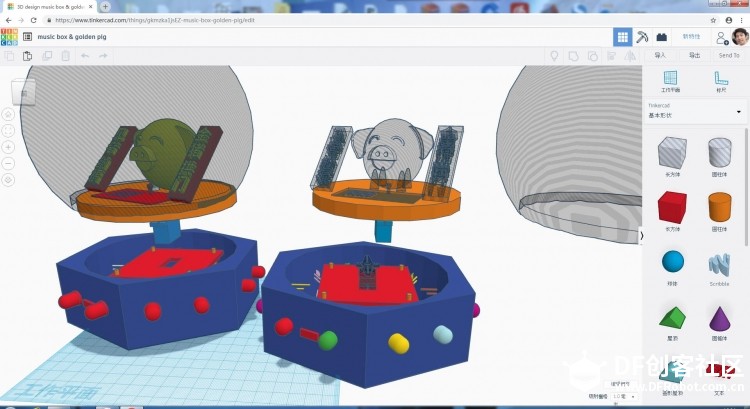

模型设计实现功能：
打开红色开光，蜂鸣器播放小星星乐曲；盒体色带依次点亮并变色，小猪通过舵机，随圆盘转动；灰色圆球为玻璃罩或是塑料罩，LED位置为灯带位置，正面红色小矩形为开关；

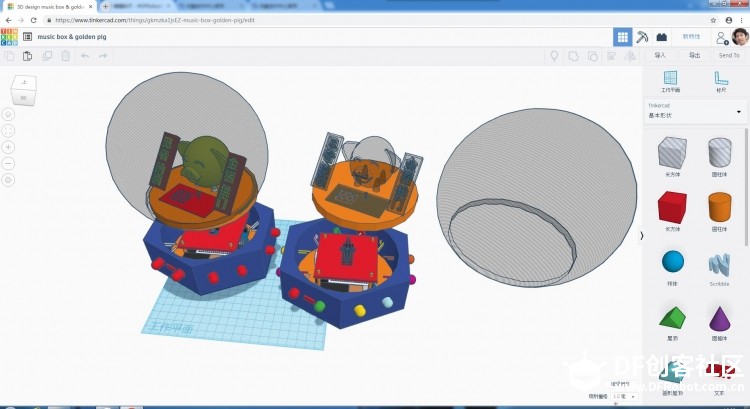

#DFRobot2018 金猪纳福八音盒电路和模型图4

视频为谷歌浏览器，搜狗浏览器升级后，就无法在设计模型部分；

电路部分

链接https://www.tinkercad.com/things/kyb3YIkPCZK

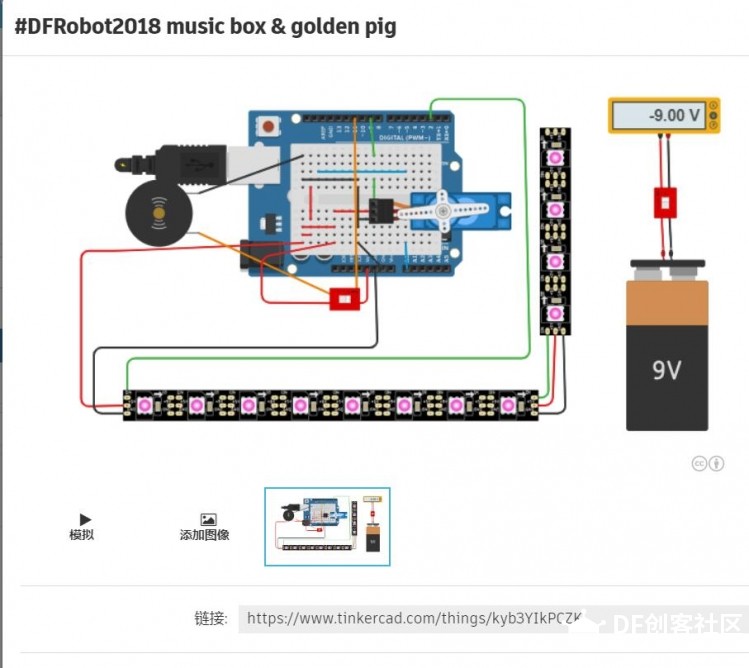

#DFRobot2018 金猪纳福八音盒电路和模型图9

该部分是耗时最长的部分，原本孩子们学的是图形化编程，但是在实际中是通过代码完成的；还好救火队员学了半学期的C,有点基础，两个孩子通过相互协作，学习，努力把代码整合，基本的完成了目标任务；
#DFRobot2018 金猪纳福八音盒电路和模型图6

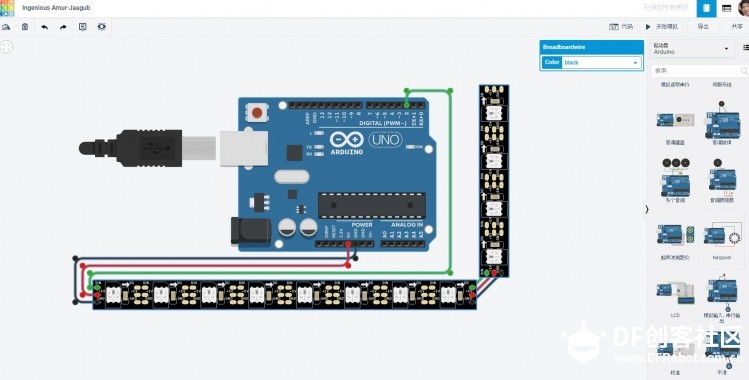

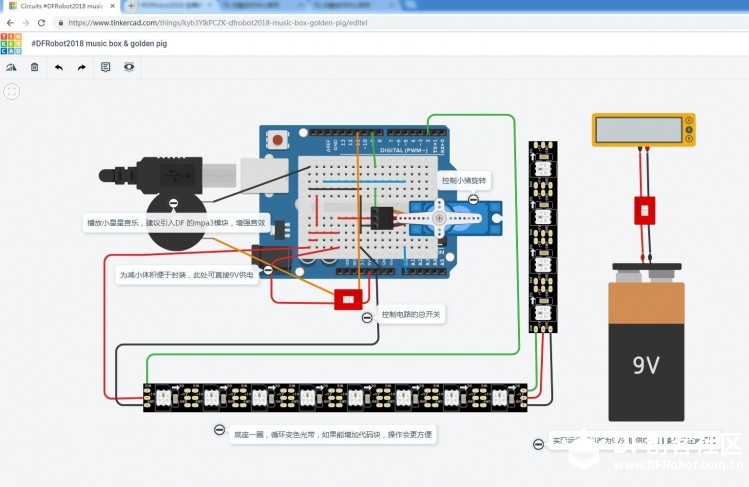

具体电路运行为：1打开红色按钮，2蜂鸣器模仿音乐，3色带逐渐点亮，变化颜色，4舵机转动正 180度，倒转 180度，5.右侧的9V电源为显示版本中的供电模块，在图中仅做参考，没有程序调用；

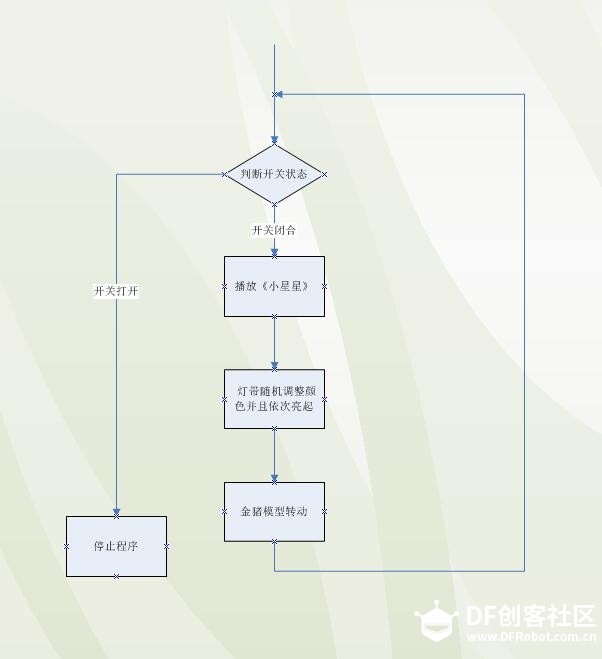

#DFRobot2018 金猪纳福八音盒电路和模型图10

给 Circuits 电路部分的几点小建议：

1.增加ardunio 组件的代码块

2.引入模型不插USE线，电池供电的运行效果

3.引入dfrobot 的 mp3播放模块，或是 MIND+1.5版的多线程，这样音效更好，程序会更加流畅；

4.蜂鸣器的翻译名字需要调整一下，截图附后；换用了两款浏览器，但是声音播放出来不太理想，有点发颤，不知道实际电路效果怎样？
#DFRobot2018 金猪纳福八音盒电路和模型图8
