Gravity: UART A6 GSM & GPRS 无线通信模块 AT指令返回异常
2019-01-191.1万
AI 快速预览详细
本文讨论了使用Gravity: UART A6 GSM & GPRS模块连接Arduino UNO R3时遇到的AT指令返回异常问题。具体表现为串口监视器出现乱字符或无返回值。文章提供了详细的排查步骤，包括检查SIM卡安装、确认波特率设置、验证电源稳定性等，帮助用户快速解决这一常见问题。
|
Gravity UARTA6 GSM&GPRS连接Arduino UNO R3之后，按照维库的代码上传R3后，在串口监视器出现⸮⸮⸮这样的乱字符返回、或者完全没有返回值。在串口监视器上手动输入AT指令也是一样。用的是移动的NANO SIM卡配大板支架适配UART A6背面的SIM卡插槽。 大家谁能指点一下？ |
#include
SoftwareSerial mySerial(11, 10); // TX-Pin11, RX-Pin10
#include
SoftwareSerial mySerial(11, 10); // TX-Pin11, RX-Pin10
void updateSerial()
{
delay(2000);
while (Serial.available()) {
mySerial.write(Serial.read());//如果Serial收到数据则通过mySerial输出
}
while(mySerial.available()) {
Serial.write(mySerial.read());//如果mySerial收到数据则通过Serial输出
}
}
void setup()
{
Serial.begin(9600);
mySerial.begin(9600);
}
void loop()
{
mySerial.println("AT"); //握手测试，成功则返回OK
updateSerial();
mySerial.println("AT+CSQ"); //信号质量测试，值为0-31,31表示最好
updateSerial();
mySerial.println("AT+CCID"); //读取SIM，可以检测是否有SIM卡或者是否接触良好
updateSerial();
mySerial.println("AT+CREG?"); //检测是否注册网络
updateSerial();
mySerial.println("AT+SNFS=0"); //调整为耳机模式(AT+SNFS=1 表示扬声器模式)
updateSerial();
mySerial.println("AT+CRSL=2"); //调整音量，值为0-15,15表示音量最大
updateSerial();
while(1)
{
if(mySerial.available())
{
Serial.write(mySerial.read());//如果mySerial收到数据则通过Serial输出
}
if(Serial.available())
{
mySerial.write(Serial.read());//如果Serial收到数据则通过mySerial输出
}
}
}

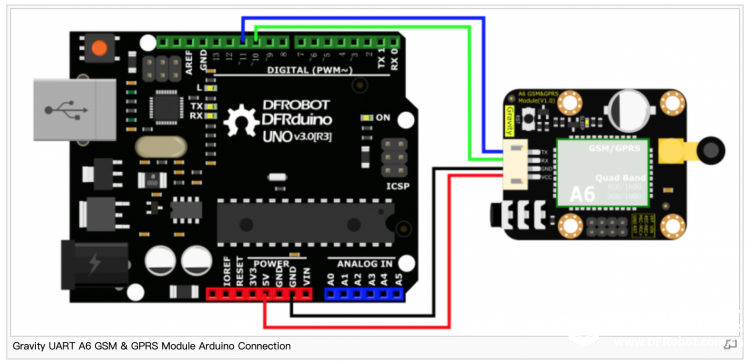

硬件连接：
串口监视器的乱码返回：
我用的Mac电脑下的Arduino IDE。
