#China2018 桌上彩虹（使用tinkercad创作）
2019-01-2013.4万
精华项目
AI 快速预览详细
这个项目名为“桌上彩虹”，使用Tinkercad和Arduino UNO创建了一个多彩灯光装置。通过手势可以改变亮度，旋转拨盘可以改变颜色。项目中使用的硬件包括旋转编码开关、红外距离传感器和环形12颗粒全彩灯。作者在项目中遇到了红外传感器读数不稳定的问题，并通过更换电源解决了这一问题。该项目适合儿童科学实验和STEM教育，提供了详细的建模和编程指南。

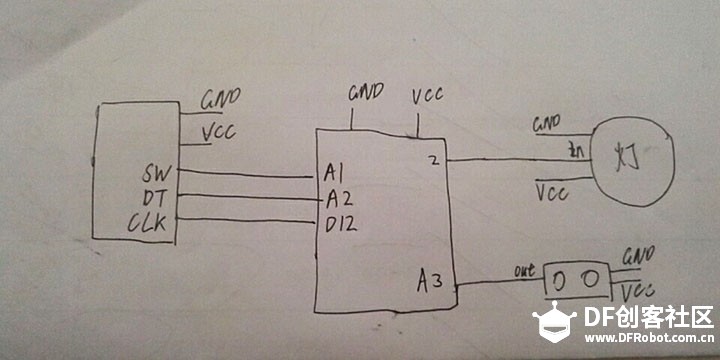

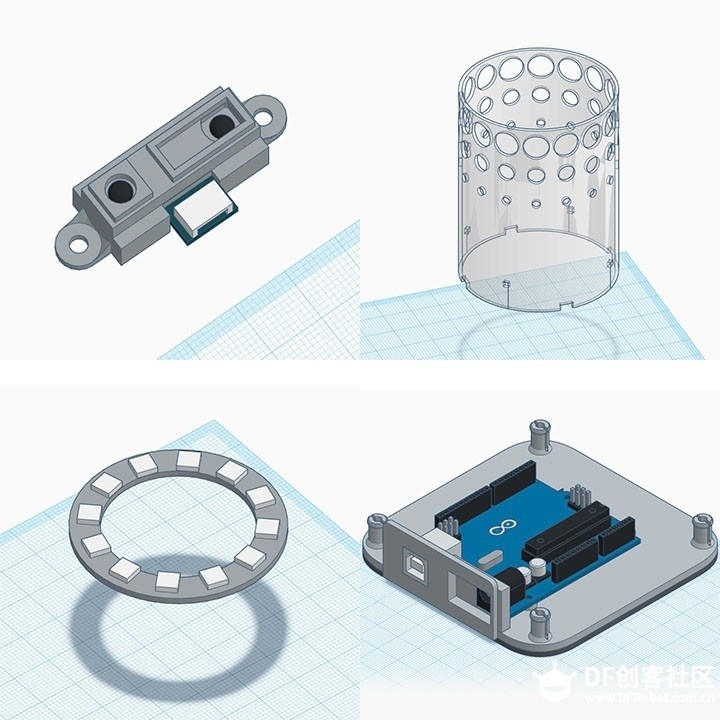

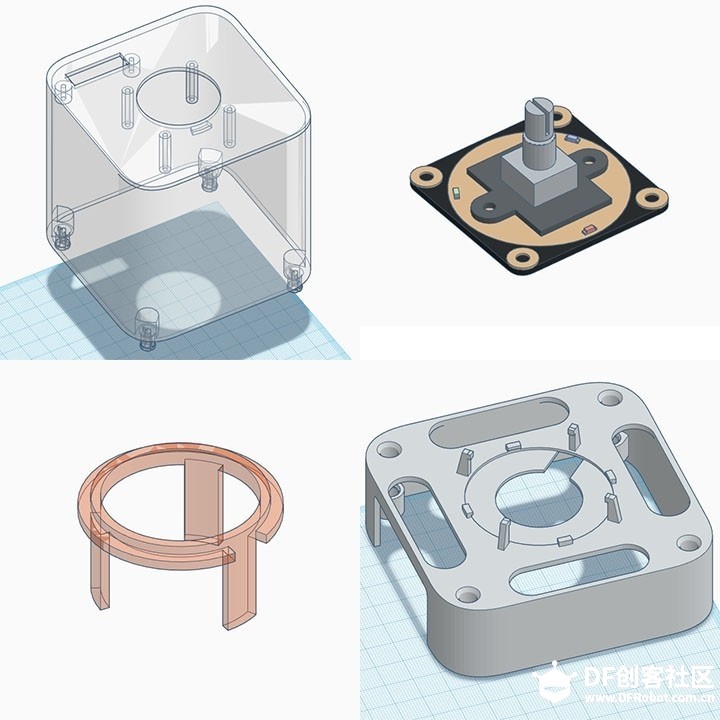

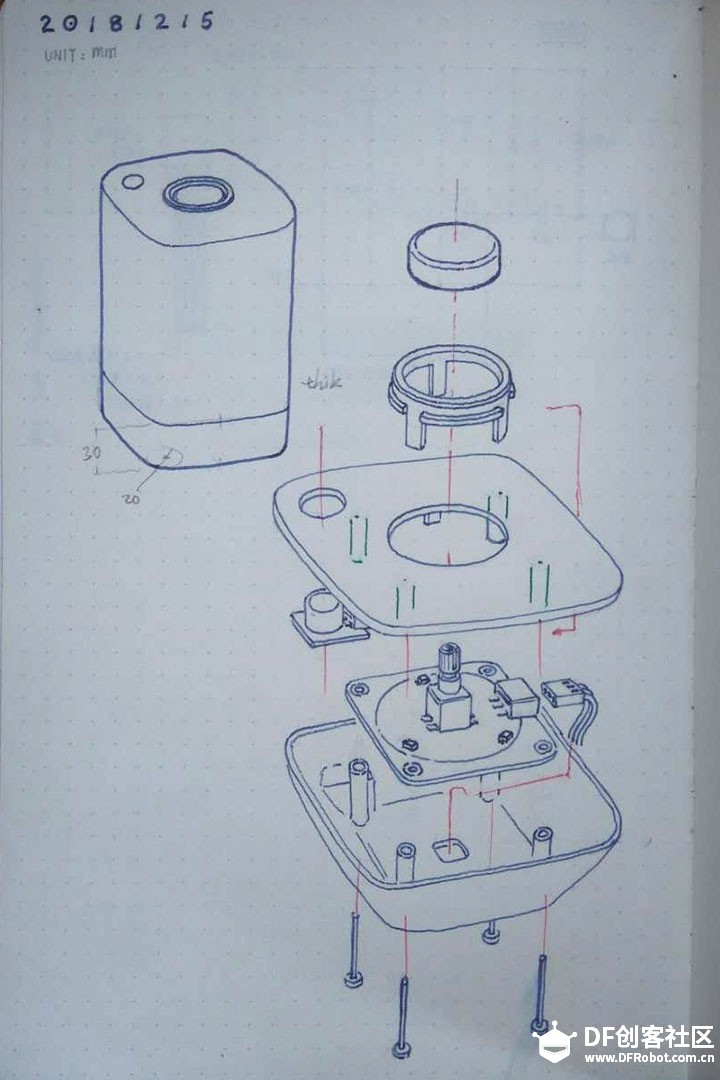

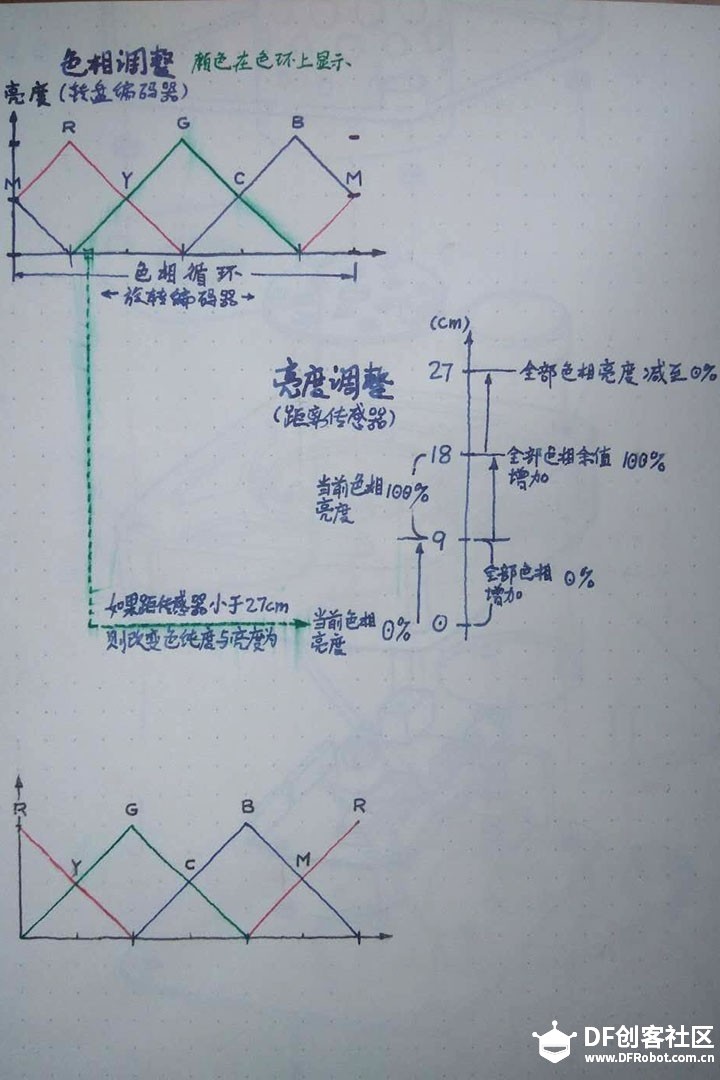

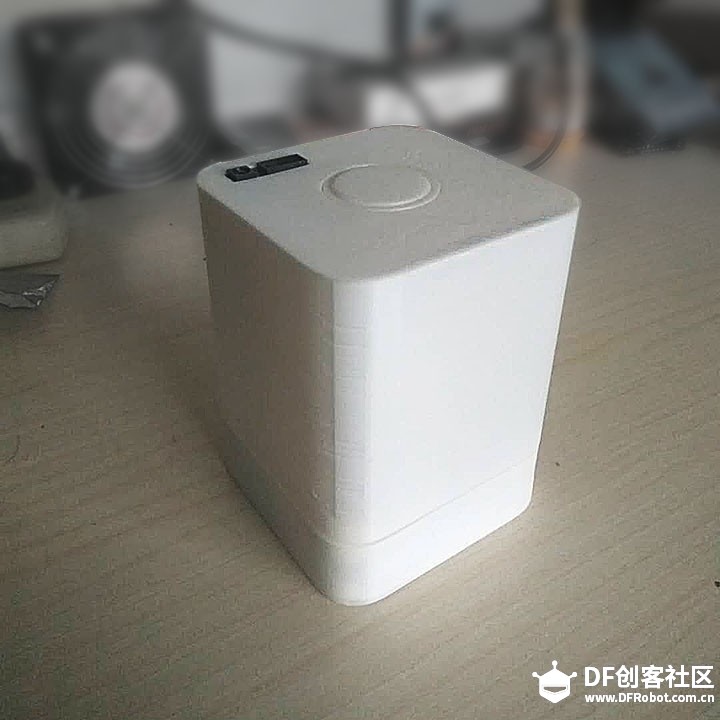

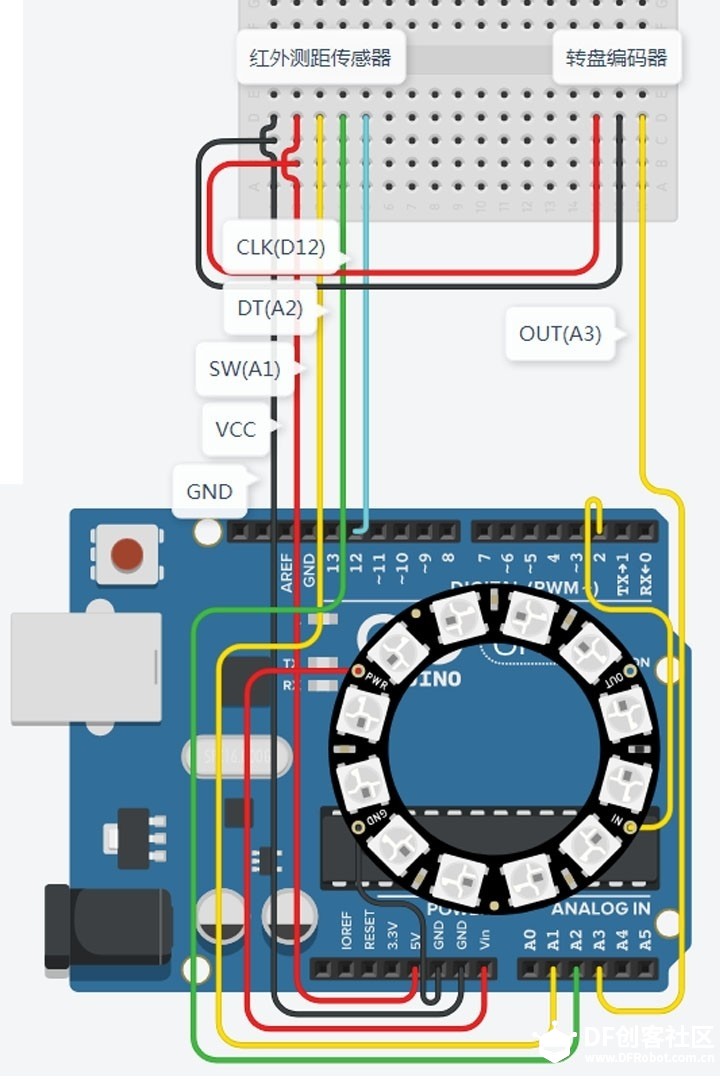

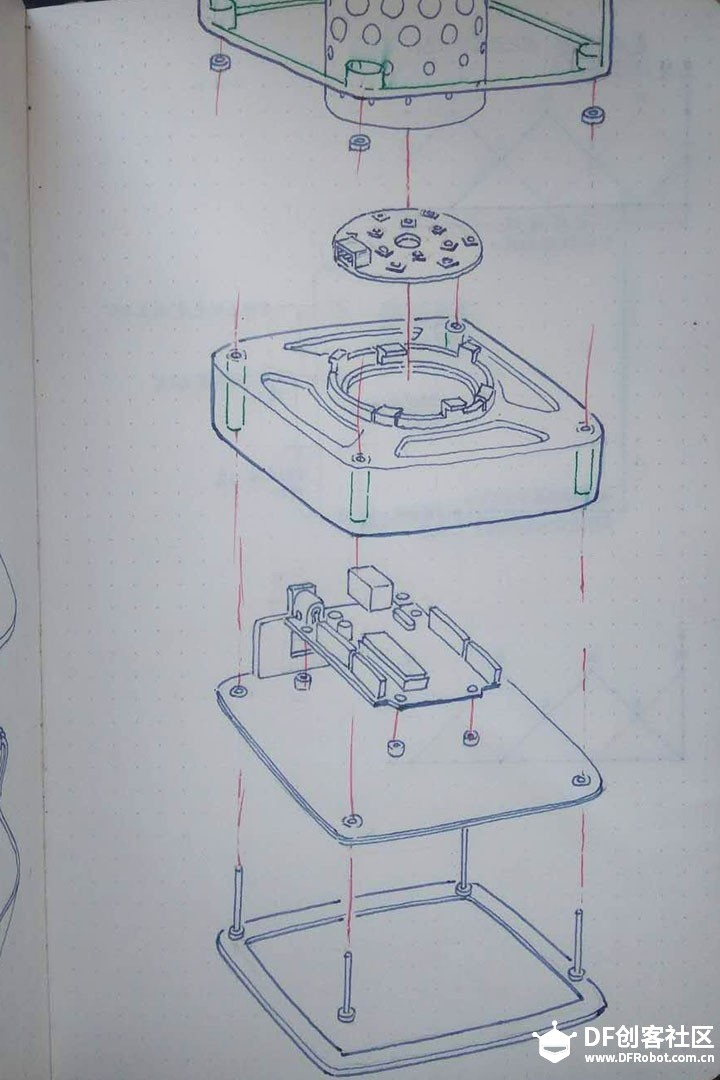

  桌上彩虹（使用tinkercad创作）做个手势改变它的亮度，旋转拨盘即可改变这盏灯的颜色。 将各种颜色的灯光出色的表达出来，给你想要的各种色彩，轻轻触动让室内色彩千变万化，多种颜色随意切换，还可以调节亮度，梦幻的颜色如此真实。这件作品的名字叫做 桌上彩虹。 建模：刘铭 电气与程序设计：金煜人 这个项目由我和朋友两人利用业余时间共同完成完成的。 我负责产品的造型和结构设计，程序部分交给了我的朋友（我仅会套用简单的命令，稍微复杂就不知咋写了）。陌生的传感器也无意中增加了项目的难度，电源的电流不够大让红外传感器的读数飘忽不定，直到无意中更换了电源才勉强解决。想做出好用的项目还有好多问题需要解决。  朋友画的原理图  功能设计，道理讲得通但码出程序超难T-T   最初的设计稿，建模过程改动很大。  用tinkercaad画出的布线设计，十二个灯珠吃电很多，改用Vin脚供电了。 关于程序设计的建议 其实程序主要有2个难点 一个是旋转编码器，理论上很简单，时间测试时发现需要过滤掉错误的信息。我初步测试完成后还发了个帖子，记录了一下心得。 亮度就是按比例减小RGB的值 第二个难点就是灯的颜色变化怎么流畅，通过红、橙、黄、绿、青、蓝、紫的RGB颜色数值变化规律写的 https://www.cnblogs.com/zealot527/p/10184211.html 以下是建模部分 Tinkercad可能是最容上手的CAD工具了（大概是CAD）你能看到的界面上的功能也基本就是是它的全部功能了。界面虽然很简洁但并非只是个简单的玩具，如果你专心的使用它，活用缩放、移动、布尔组合也能做出相当惊艳的作品。配合对齐工具还可以让模型做的相当的精准的。   小贴士：看看灯罩的四个角，Tinkercad的图元中自带紧固插件，有了它，买螺丝的钱可以省了    项目链接 https://www.tinkercad.com/things/bJflBqRHazk-china2018 https://www.tinkercad.com/things/aWP6jLuptVm-china2018 项目用到的零件：旋转编码开关、红外距离传感器、环形12颗粒全彩灯、Arduino UNO。 项目链接中已包含示例代码。 写在最后：TvT 如果真的想做出可以和小米叫板的彩灯，推荐使用Autodesk旗下的Fusion360和EAGLE！！ |
还有好多细节不尽如人意，希望第二版能更完美。
