本教程介绍了一个适合情人节的创意礼物项目——心形LED灯。所需材料包括9个LED、200欧姆电阻、USB电缆等。通过详细的步骤说明，读者可以学习如何连接电路、焊接LED以及制作灯泡底座。首先剥开USB线，将其连接到面包板上验证电路是否正常工作。接着，焊接LED并将其缠绕在心形线框上。最后，将所有部件组装在一起，完成一个独特的心形LED灯。这个项目不仅简单易学，而且成品非常有创意，适合作为情人节礼物送给心爱的人。
|

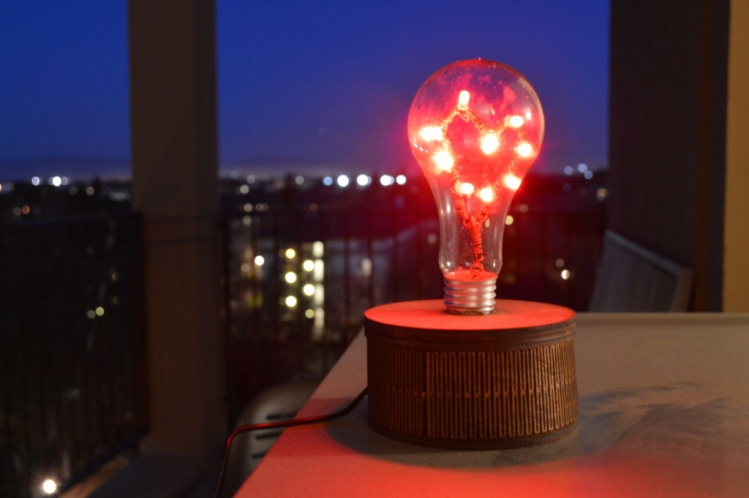

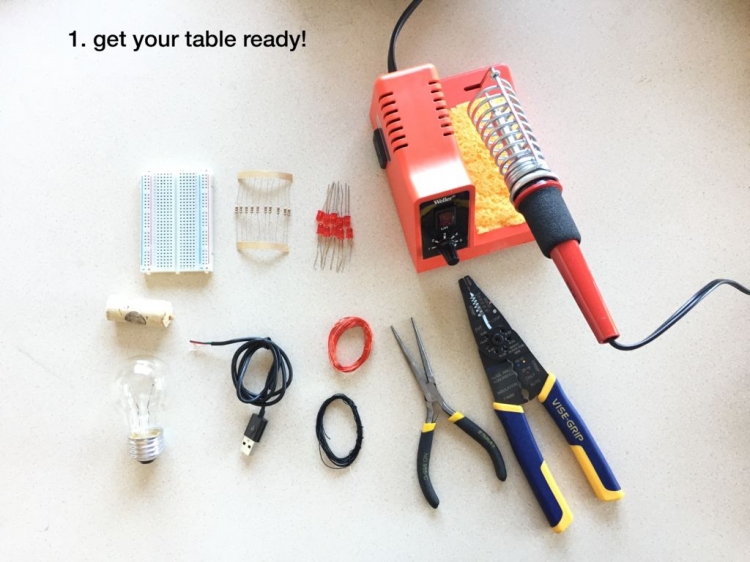

【礼物送的好 女神不会跑】点亮我的心   随着情人节即将来临，我们的项目是一个伟大的情人节礼物！这是经典灯泡的一个转折，只需要非常基本的组件。 注意：本教程中的很多图像都是GIF，以及图片上的编号有点问。 第1步：材料

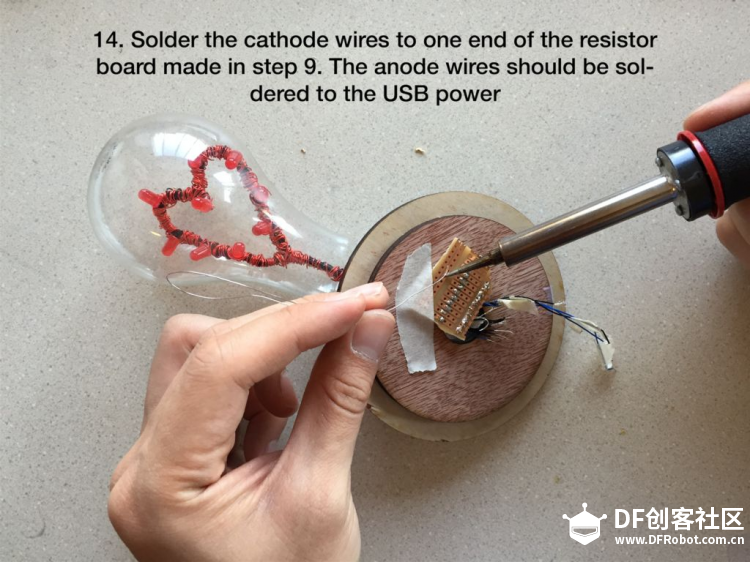

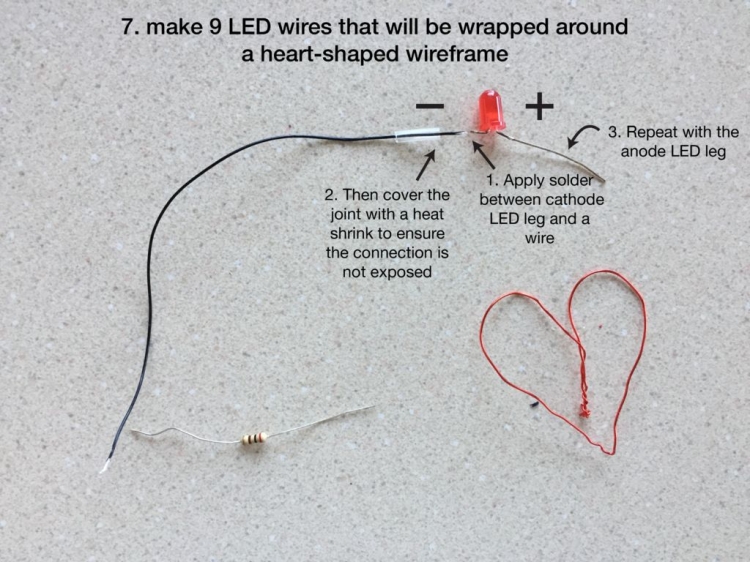

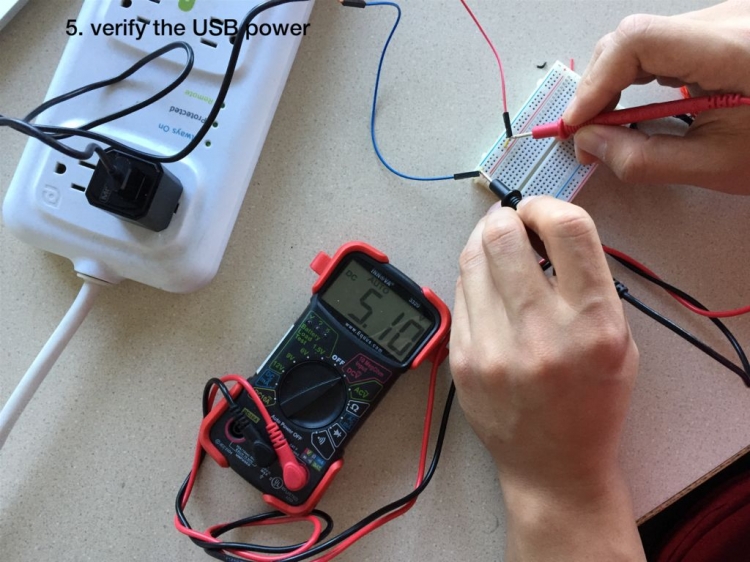

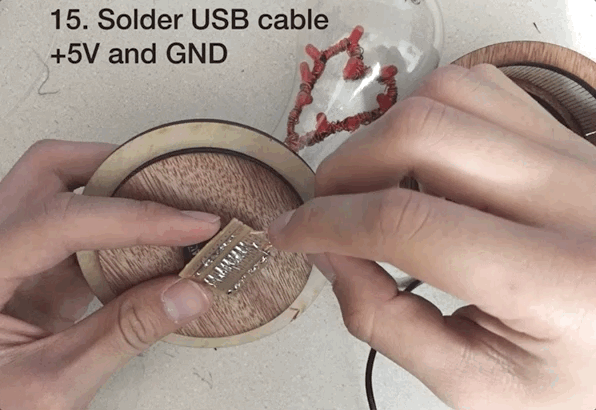

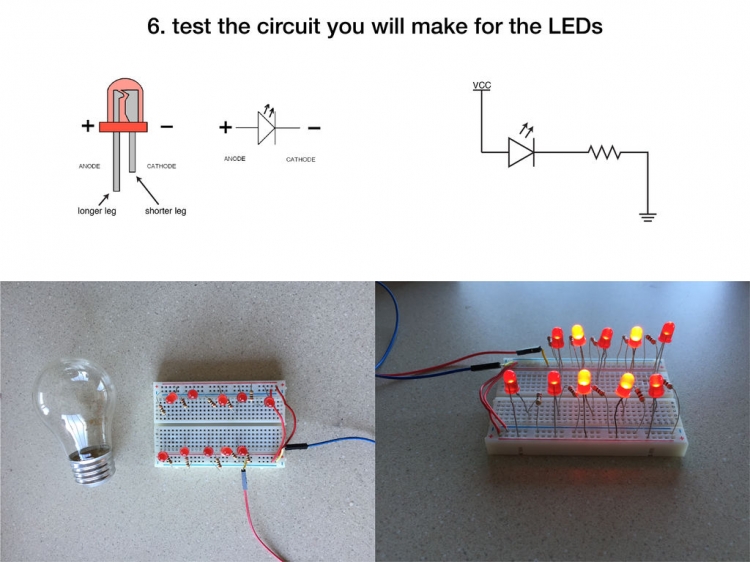

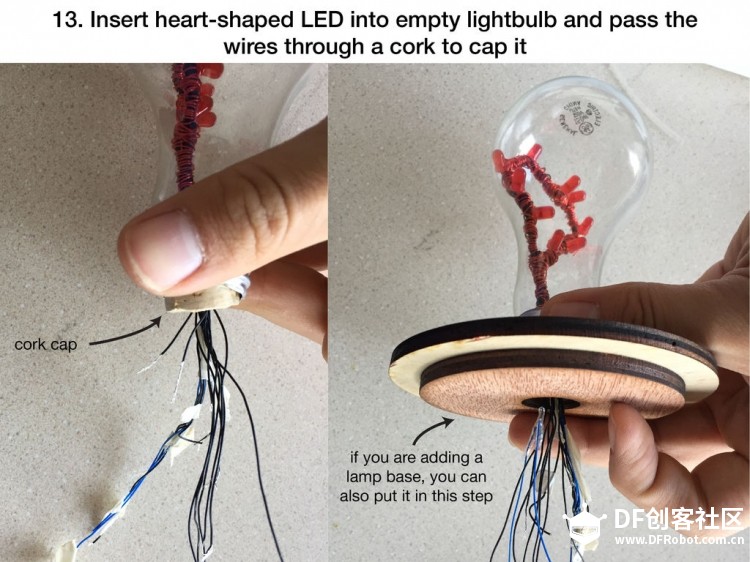

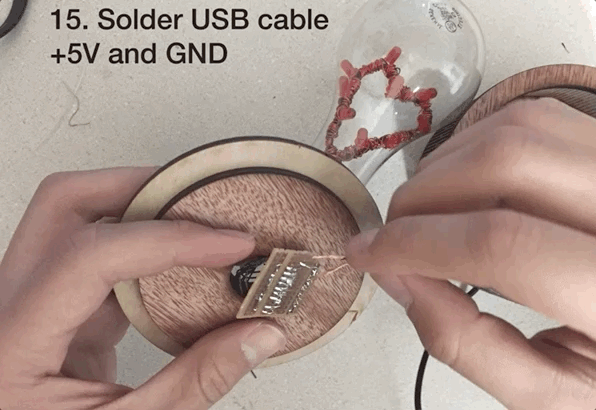

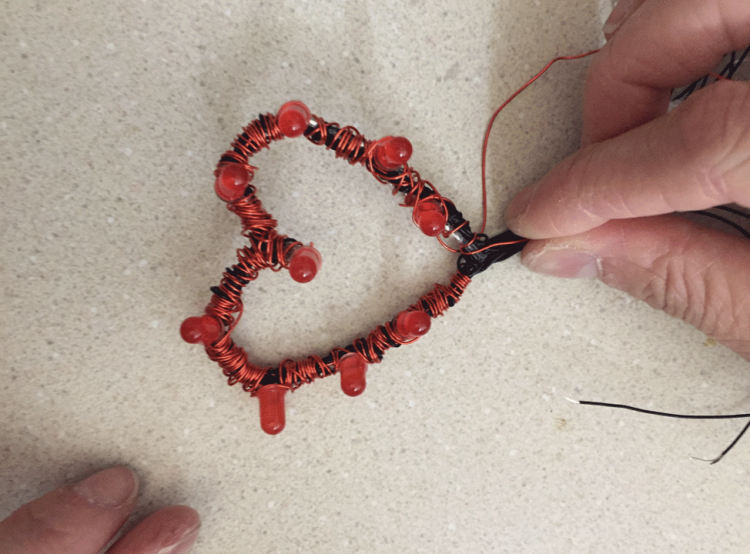

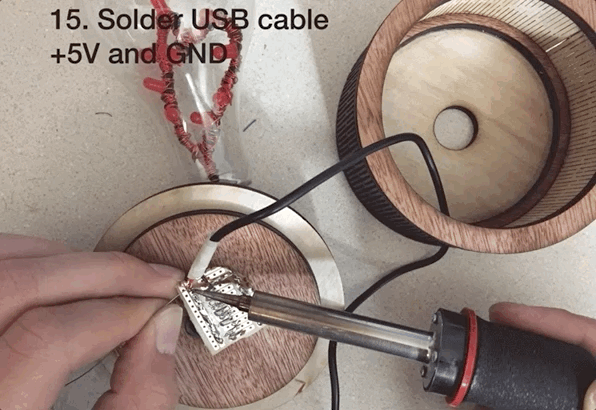

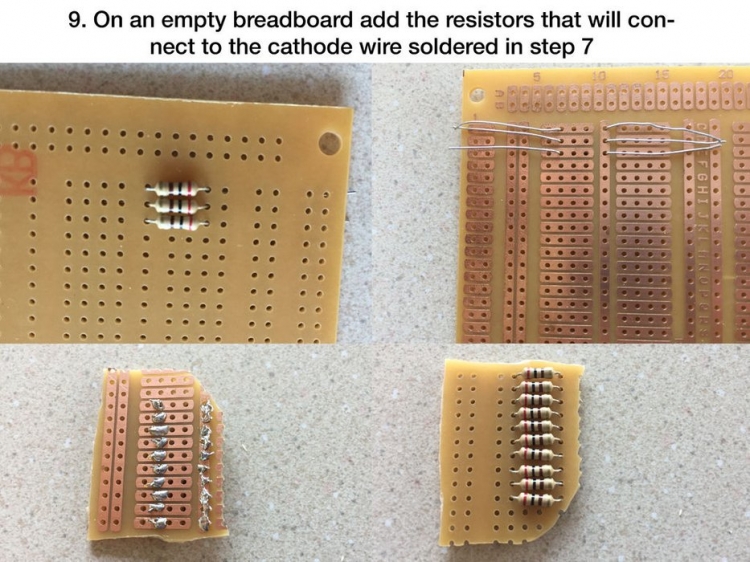

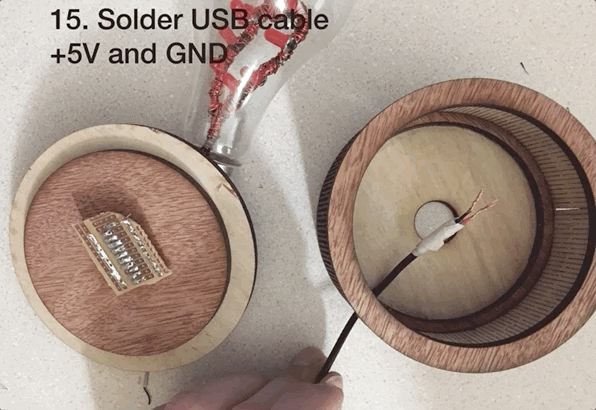

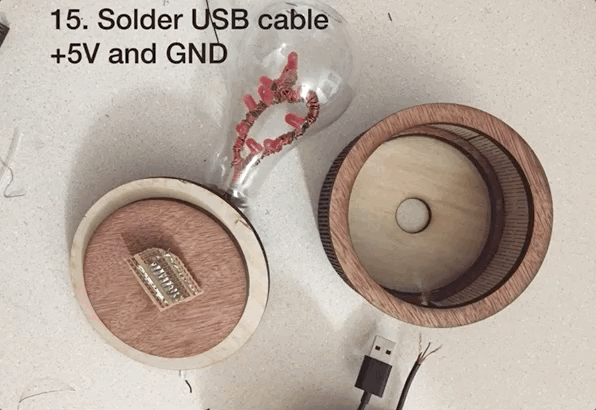

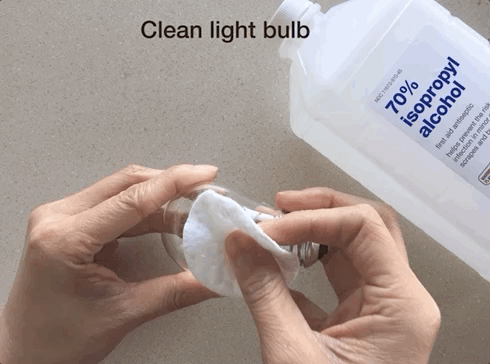

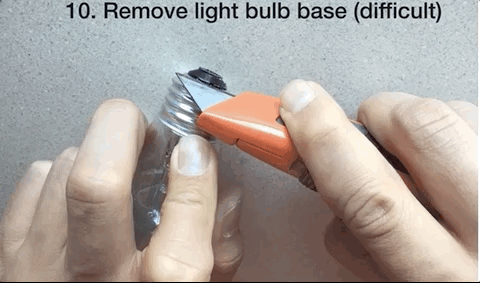

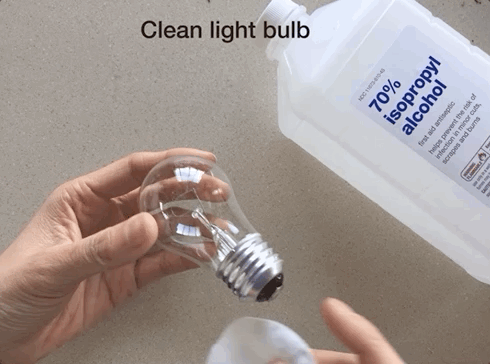

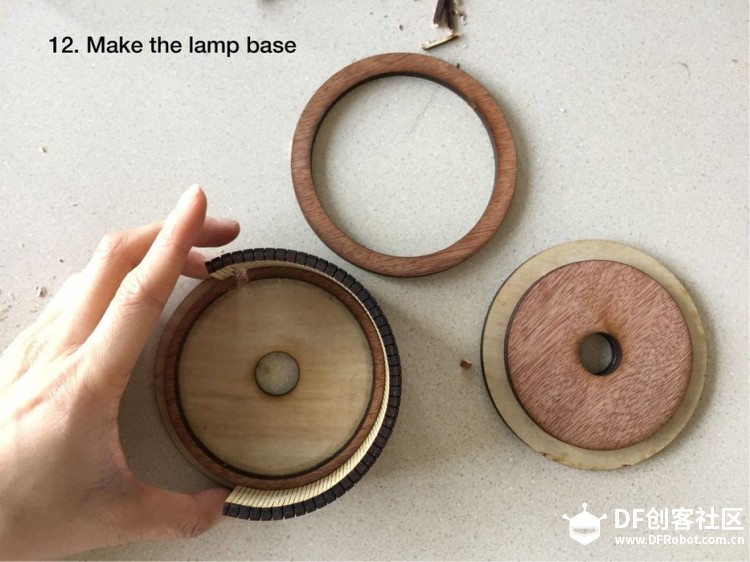

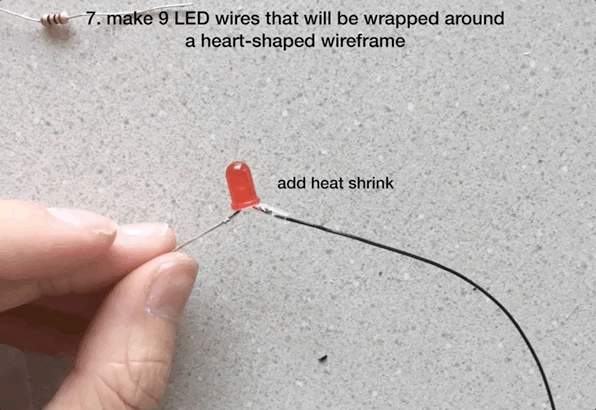

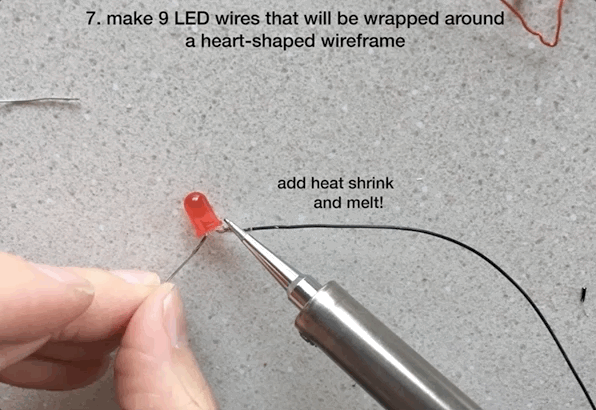

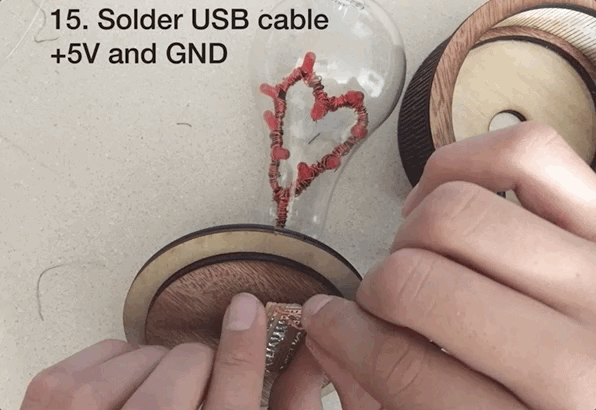

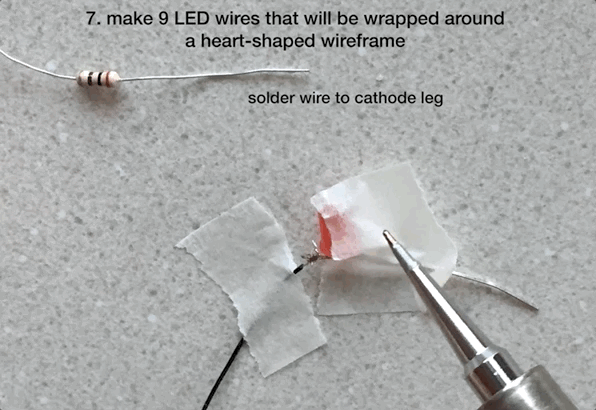

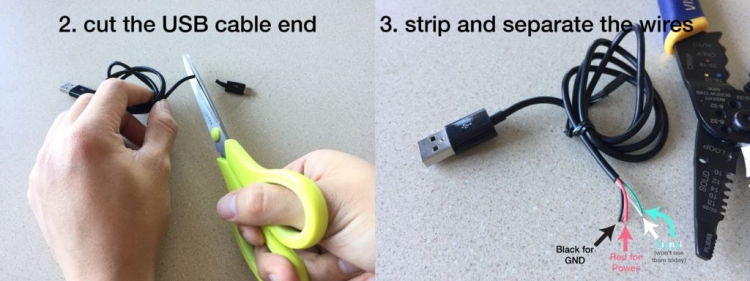

第2步：  首先剥开USB线。USB电缆能够提供5V电压，因此我们将使用它为灯泡供电。 第3步  这是该灯中电路的原理图。我们首先可以通过将其连接到面包板来验证USB和LED是否正常工作。现在验证比制造灯泡的过程中验证要好，因为一旦到了那个步骤才去检查，可能需要花费很多精力。 第4步：  正如预期的那样，应该能够在USB终端上看到5V。 第5步：  第6步：  我们需要用LED制作其中9根电线。 标记导线非常重要，即跟踪哪些导线连接到LED阴极以及哪些导线连接到LED阳极。记住LED是极地的。我用胶带标记了我的电线。 提示：使电线过长。请记住，这些将缠绕在心脏框架上，然后一直向下到灯座。我第一次做它，有些太短，我不得不延长线索。 第7步：    现在让我们开始焊接！我首先焊接一侧，然后在每个接头处加热。 请记住，标记导线非常重要，即跟踪哪些导线连接到LED阴极以及哪些导线连接到LED阳极。记住LED是极地的。我用胶带标记了我的电线。 第8步：  自心的LED线将在稍后焊接到该板上。我们还将USB电缆焊接到电路板上为LED供电（如我们的原理图中所示）。 第9步：  一个接一个地开始将LED线缠绕在较硬的心形线框周围。对于这个线框，我使用了电磁线。一旦我完成了LED线的缠绕，我就将更多的磁线缠绕在一起，使其更加光滑。 第10步：  这个步骤在开始时可能有点困难。不要害怕施加一些力量。 第11步：   出于安全考虑，我建议在此步骤中使用手套并将灯泡放入袋中。   如果您的灯泡上有任何标记，您可以使用酒精或丙酮清除它们。 第12步：  这个底座是激光切割的，但如果你没有激光切割机，你可以使用很多替代品。这是我如何建立这个基础的一个例子。例如，您可以使用海报管或瓶子的末端。询问您是否需要帮助！您可以下载pdf文件并打开以进行激光切割。  第13步：  第14步：  第15步：       GND电缆是黑色的，应焊接到电阻器侧。电源线是红色的，这应该是焊接在LED的阳极侧。 第16步：  就是这样，你特别的人肯定会对你的技能印象深刻！ 原文作者：alexafay 翻译：KIKIYA 本文翻译内容权归作者所有，并授权DF创客社区独家使用，未经DF创客社区许可，不得转载使用。 |
