弥散爱的辉光——基于IV-22荧光管的情人节硬核表白
|

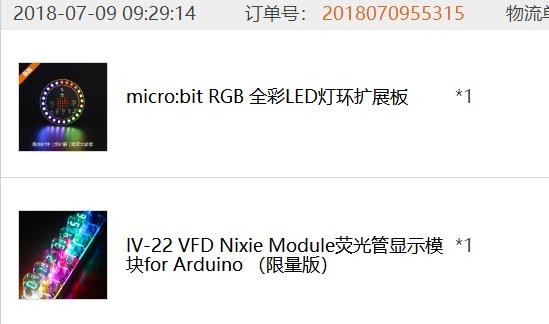

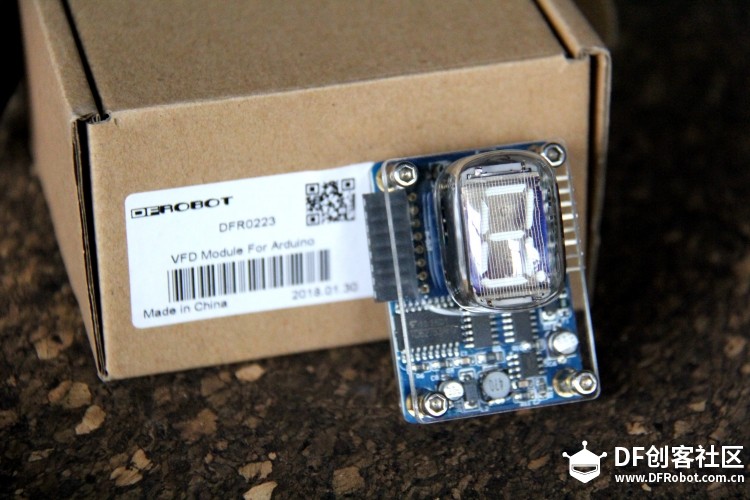

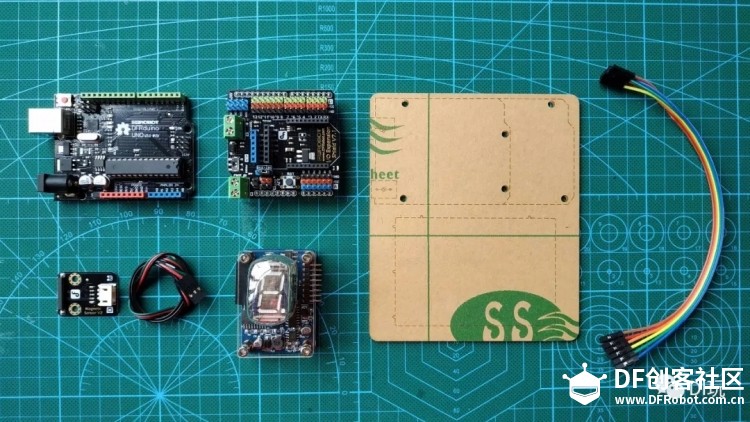

不得不承认，若不是主标题带着几分文艺，差点就是论文的腔调了。但我保证，待看完本文，你会发现这确实是个浪漫的点子。  暑假里出于DF物联网大赛的需要，曾在商城下单买过一堆配件。搜罗所需时，发现商城里居然有荧光管显示模块售卖，还是限量版。  对于喜欢工业风，喜欢仪表盘，甚至喜欢民国老物件的我来说，看到这货便再也挪不开目光了，即便暂时想不出能用来干什么，也必须淘过来收藏先！   毕竟这种前苏联生产的荧光管，存世有限，是用一个少一个的呀！  虽然这个模块躺抽屉已有半年，但先前到手测试时，IV-22所散发浪漫因子已深深印在了脑海里。情人节临近，这个浪漫因子翻腾了起来，何不拿它做个弥散浪漫辉光的小玩意儿？ 一、筹备原料  原料清单

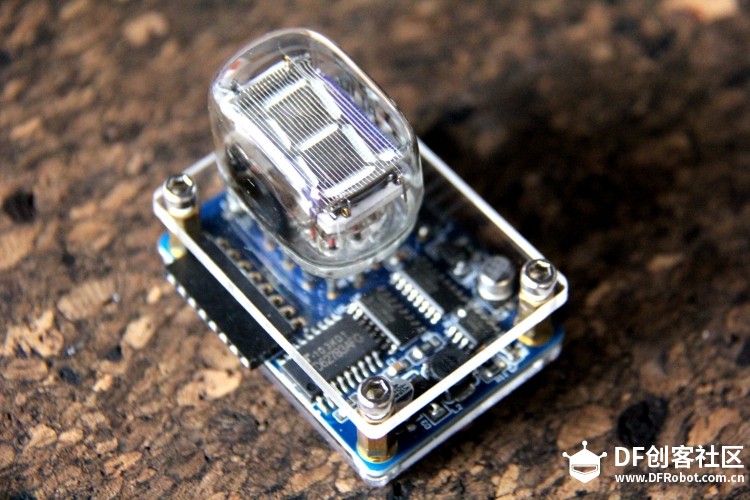

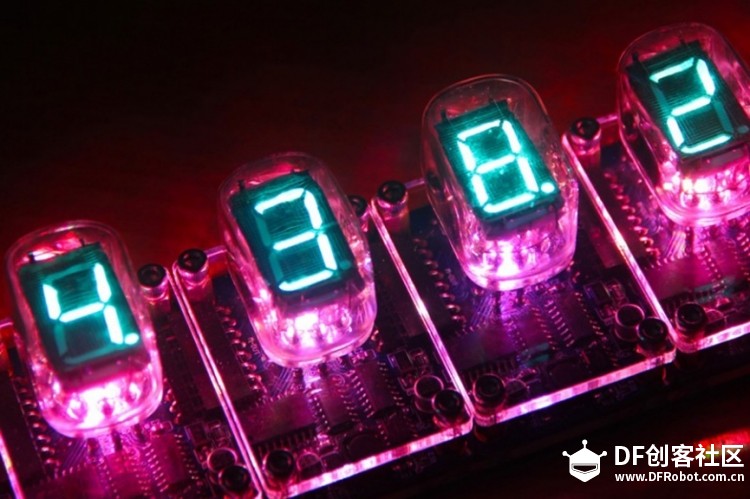

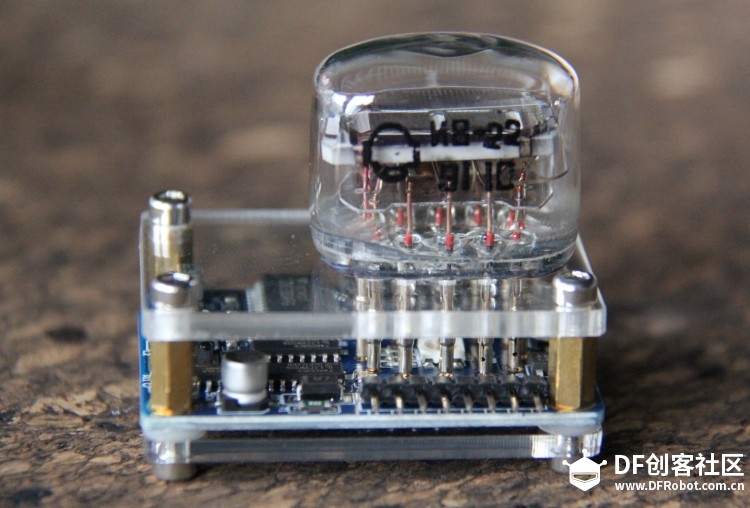

上述大部分原料都很常见，这里重点介绍下IV-22 VFD荧光管  “荧光数码管|VFDtube，最早于1967年诞生在日本，属于真空电子时代的显示器件的典型代表之一。 同辉光数码管(Nixietube)一样，她也属于濒临绝迹的古老电子器件，也是电子技术发展的历史见证之一，上世纪末便淡出人们的视野；荧光管内部有灯丝，在低电压作用下会向外射出电子，同时荧光管内部有一个栅极，电子在栅极的吸引下会加速射向阳极，当电子撞击到阳极上覆盖的荧光粉后，即发出淡绿色的可见光；相对辉光管来说，她的驱动电压更低，更安全，而且寿命和辉光管相比大大延长，所以，在荧光管诞生之后，辉光管便渐渐让位与她。 这次的荧光管显示模块采用的是前苏联产的IV-22（ИВ-22）型荧光数码管，类似长方体的玻璃管身，长32mm，宽22mm，顶部显示方式，插拔式12脚封装。这些荧光数码管在上世纪冷战时期曾经被前苏联大量制造，现如今都静静的躺在某些仓库的冰冷角落，但她的材料特性决定了她的保质期将是无限的长。” 以上简介摘录自该模块的开发者，辉光管发烧友严泽远的网站——辉光钟之家https://www.nixieclock.org/ 你若浏览过他的网站以及作品，会发现这是一位很有工匠情怀的大神。 二、连接电路

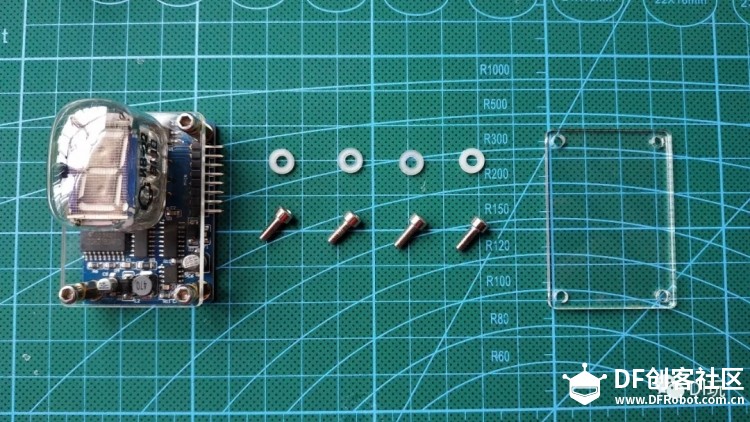

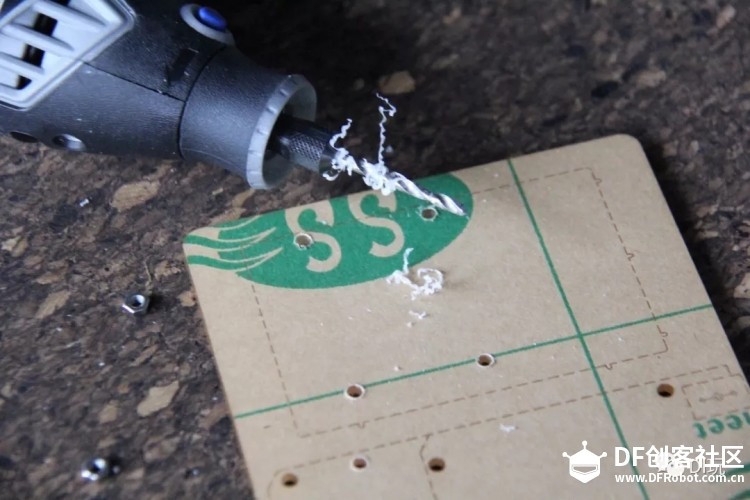

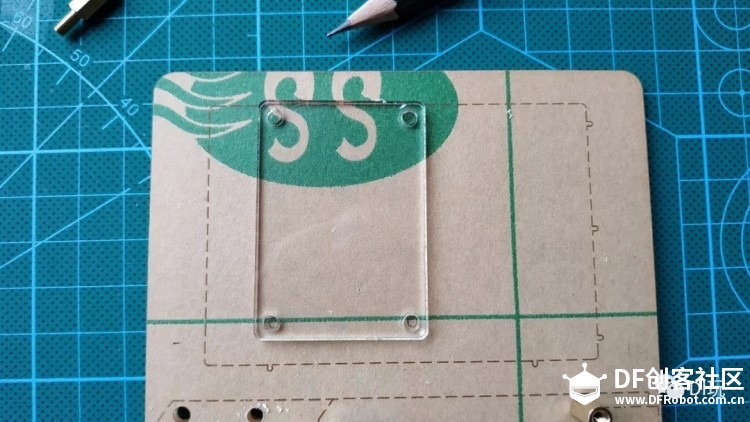

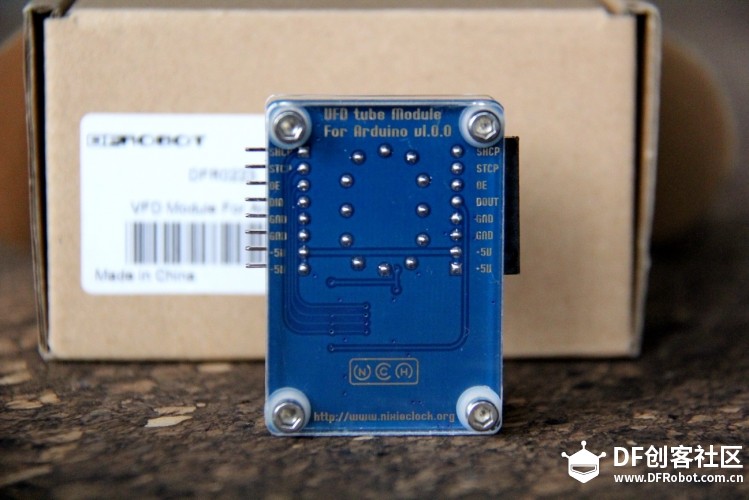

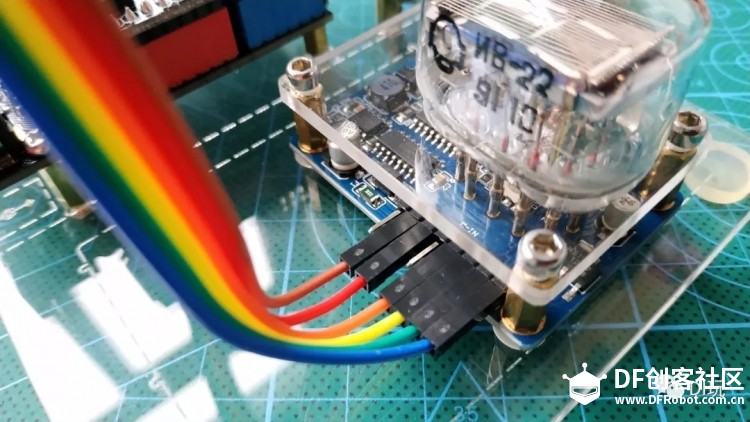

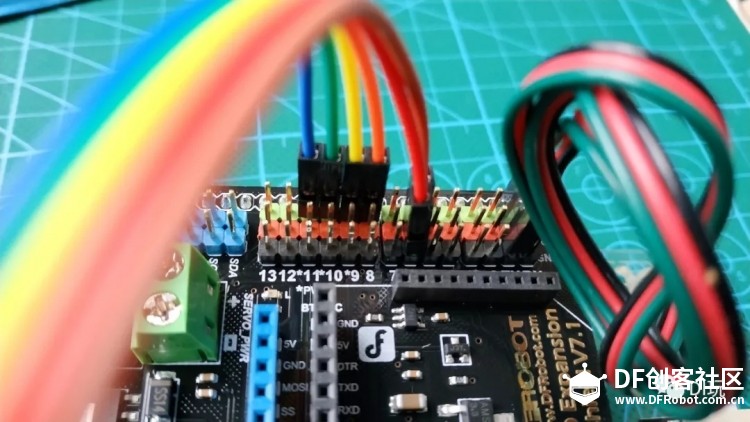

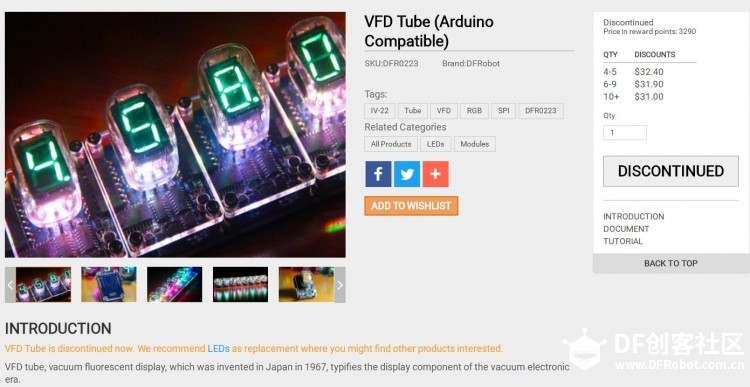

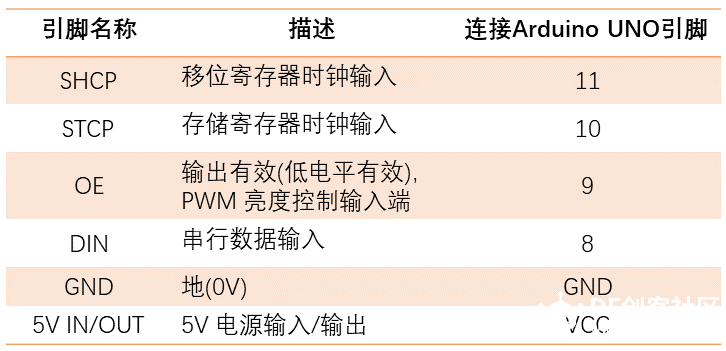

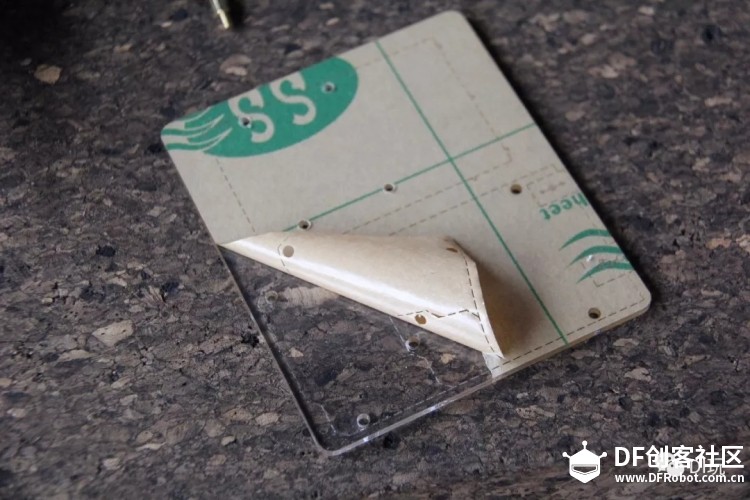

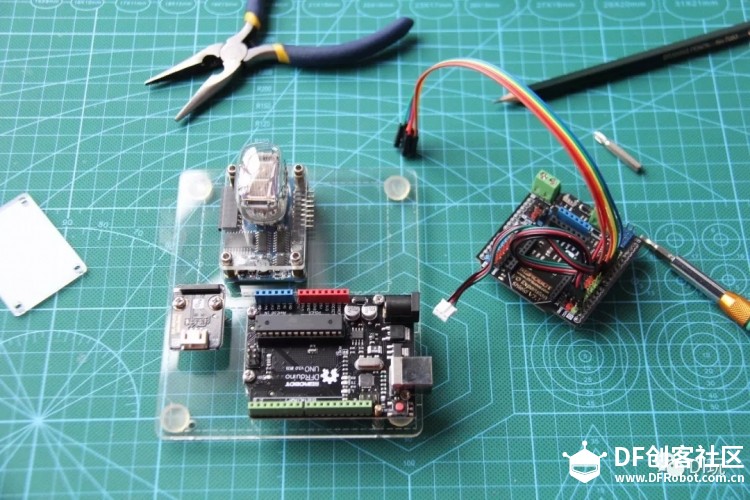

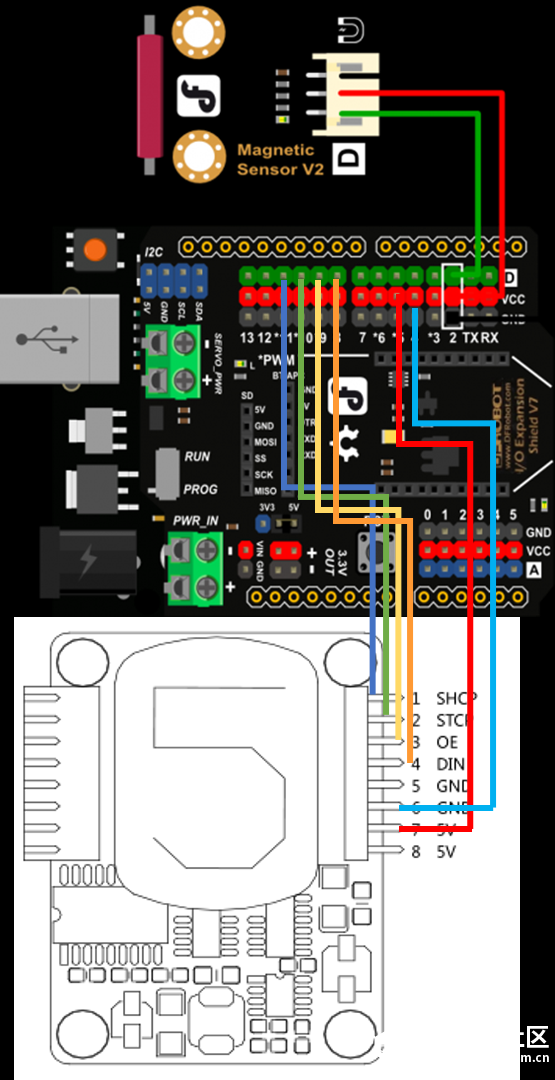

IV-22 VFD 模块引脚定义参见下表   电路连接示意图 手头的亚克力底板虽然有UNO的安装孔位，但是其他部件的安装位需要自行布局。在正式组装前，我们需要对亚克力底板打孔，以便将IV-22模块和磁感应传感器都安装在底板上。  拆除IV-22模块自带的亚克力背板  确认安装位置后，用铅笔做好钻孔标记  3mm钻头钻孔  施工完毕，揭掉亚克力的保护贴纸  逐步安装到位。这里建议用铜柱，别用尼龙柱了，确保风格对味儿  UNO端连线特写  IV-22端连线特写 三、设计程序 首先需要下载并加载VFDTube.h库文件，可以通过阅读原文打开DF的产品页面，内有相关资料。目前该产品已停产（果然限量版）DF国内商城连产品页面都删了，但DF海外商城还是有产品介绍页面留存，所以附上的链接是英文的。

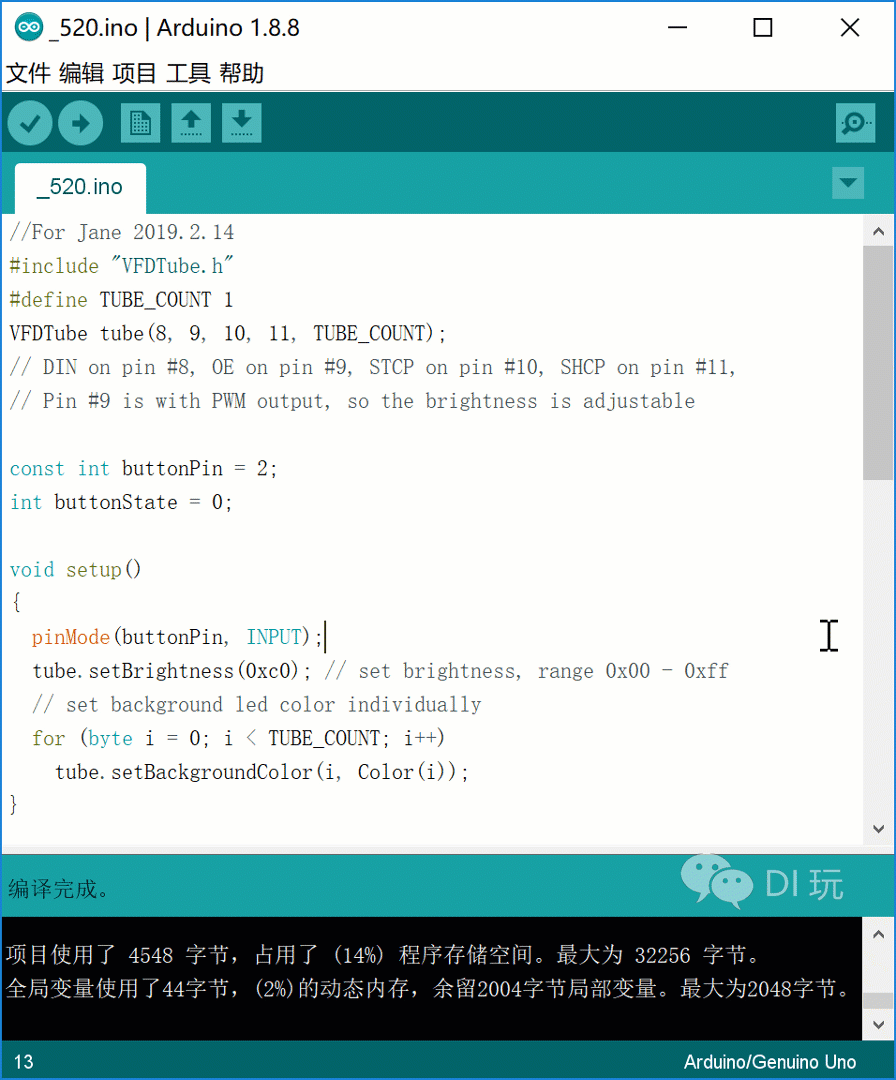

我们的设计要求是，采用一个磁铁作为“引力密钥”，靠近磁感应传感器后触发IV-22显示“520”（我爱你），并且RGB背光会交替变色。而在没有“引力密钥”开启时，IV-22就是个朋克风的摆件，没人看得出它的寓意。这份心意，专属于你那位拥有“引力密钥”的意中人。 参考样例代码，加上个判断，进行简单修改便可以得到想要的功能了。

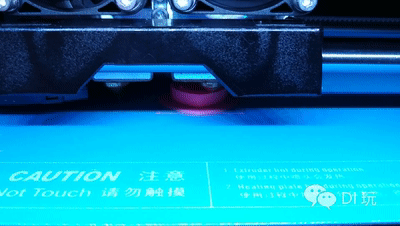

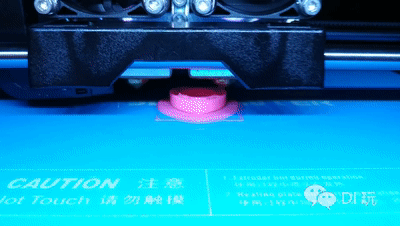

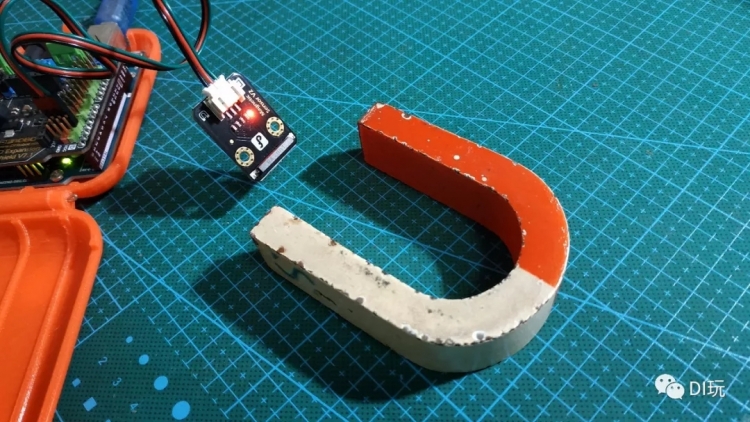

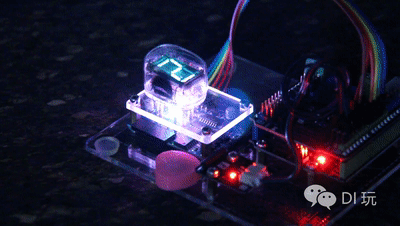

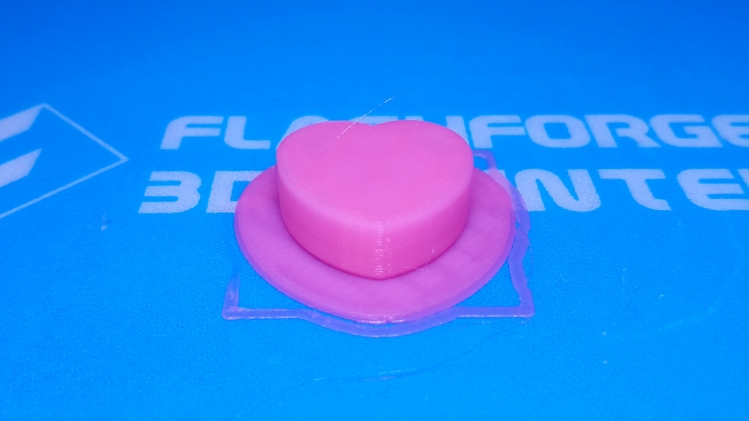

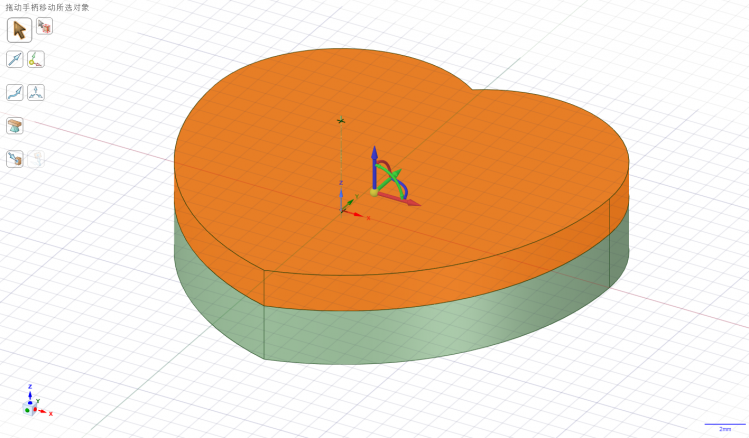

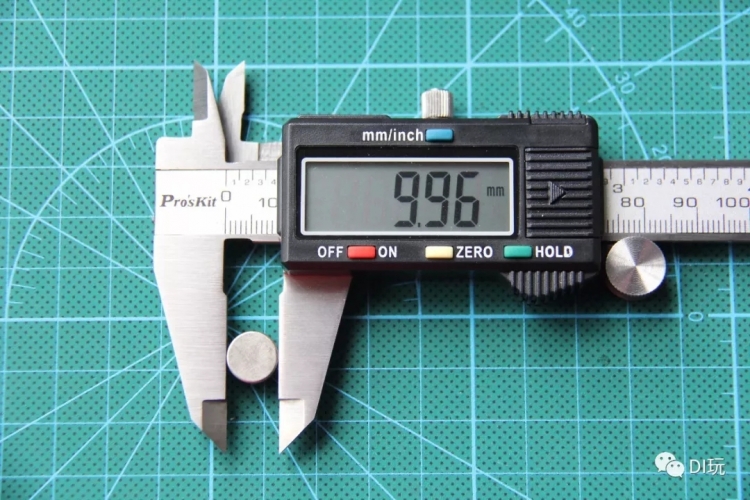

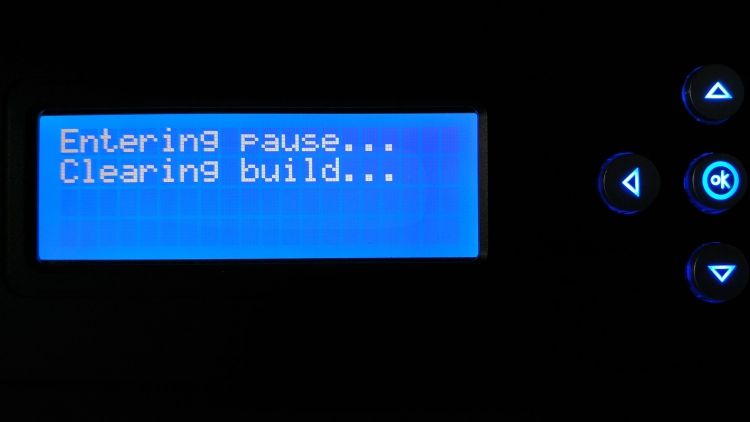

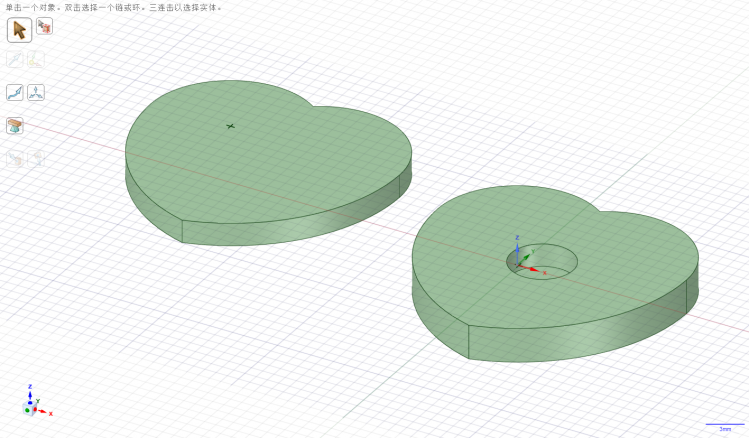

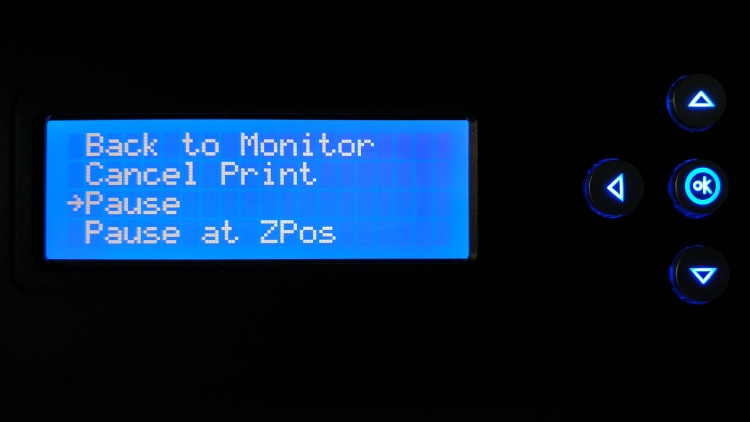

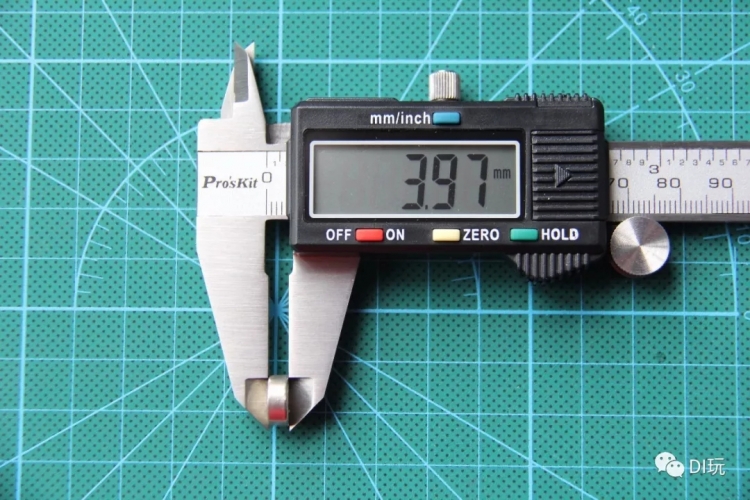

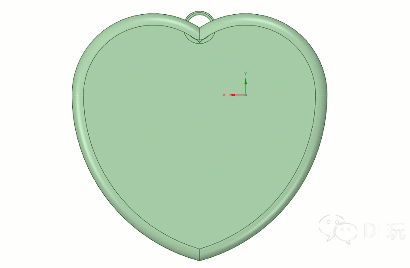

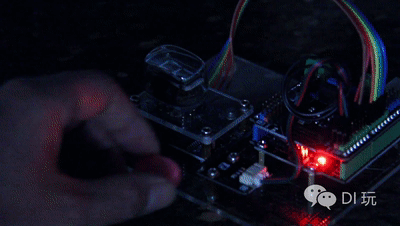

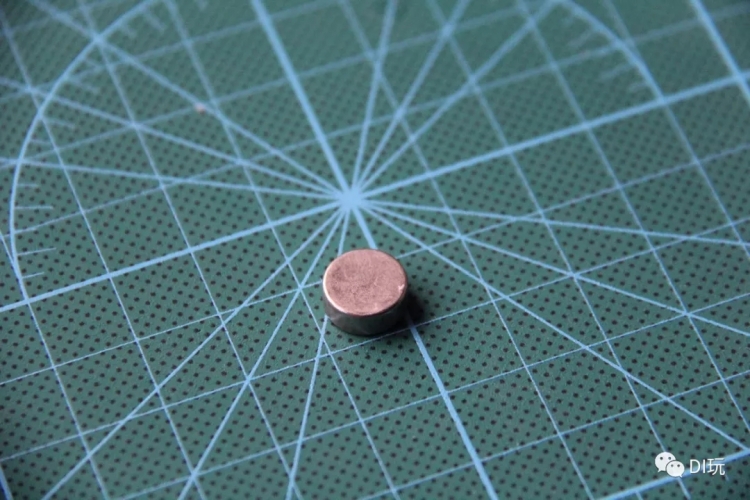

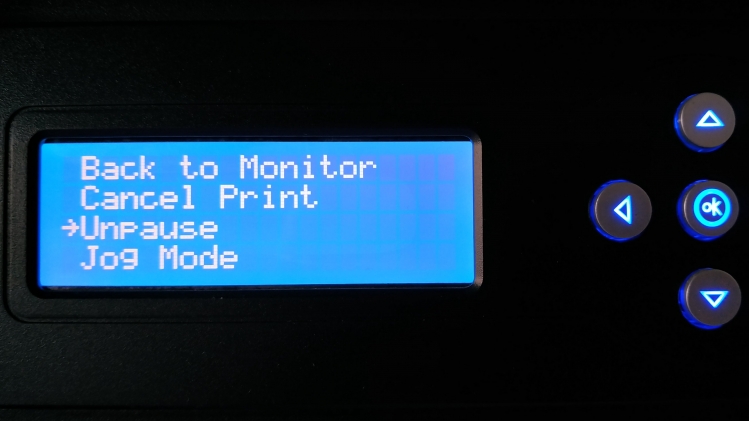

四、铸造“密钥”  最初测试时，我用的是上图的马蹄型磁铁，大概1斤重。如果拿这个当引力密钥送给MM，估计人就直接就砸你脑门上开瓢了！  后来想到用这种强磁，但是豆丁大的一颗，容易丢还不好看啊！ 那就给它包裹个爱心吧！  如意算盘是这样的：在打印到一半时把磁钢塞进安装孔，然后让打印机继续工作。  这种“加塞”工艺以前没有试过，万一不成功呢？那就分别打印上、下两个部件，用胶水粘合。  建模倒是简单的，难的是要和磁钢尺寸匹配。毛姑姑的结果就是返工一次，还是得卡尺量过。   难得说服自己克服下强迫症 结果又反过来被强化一次  修正后再次开打！  完成到66%的时候，暂停打印  闪铸打印机的暂停功能还挺好用的，平台会自动下降，方便手动处理  赶紧塞进磁钢  取消暂停，恢复打印  恢复打印这一幕是不是有点大片感？  天衣无缝啊！完美！  挺精致的一个粉色桃心挂坠，内嵌引力密钥。 五、爱的辉光 接着就是SHOW TIME了 通电测试！ 将“引力密钥”放至磁感应传感器附近  成功触发爱的辉光  RGB背光被亚克力板折射后 更映衬出浪漫的意境  这调调，还阔以吧？ 戳视频，配乐后更撩人 温馨提示 对于她而言 你费心设计的作品 和LV的包包比起来可能就是个渣渣 所以得因人而异 该买LV的还是得买（请MM们点赞） 不然一夜回归单身狗概不负责啊  但若你够幸运 有一个懂你 欣赏你这种表白方式的爱人  这种契合便可谓知己 是莫大的幸福  值得你在爱的期限前 加个一万年！ |
