本文介绍了如何使用DFROBOT桌面气象站套件进行学校前瞻性项目。首先，需要下载所需的库文件并配置软件环境。接着，连接实时时钟模块和主控板，并设置正确的时间。然后，下载气象站程序并将其上传到主控板。最后，安装结构件和传感器，完成整个气象站的搭建。该项目适合9年级学生，有助于培养他们的动手能力和科学素养。

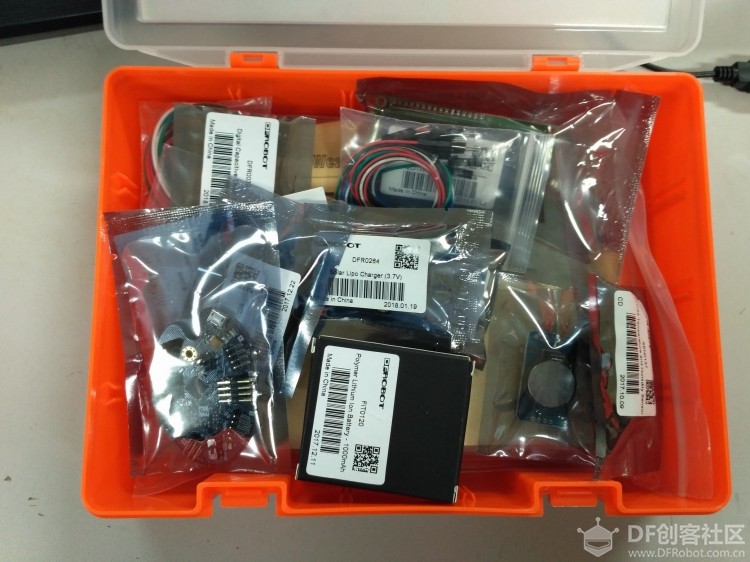

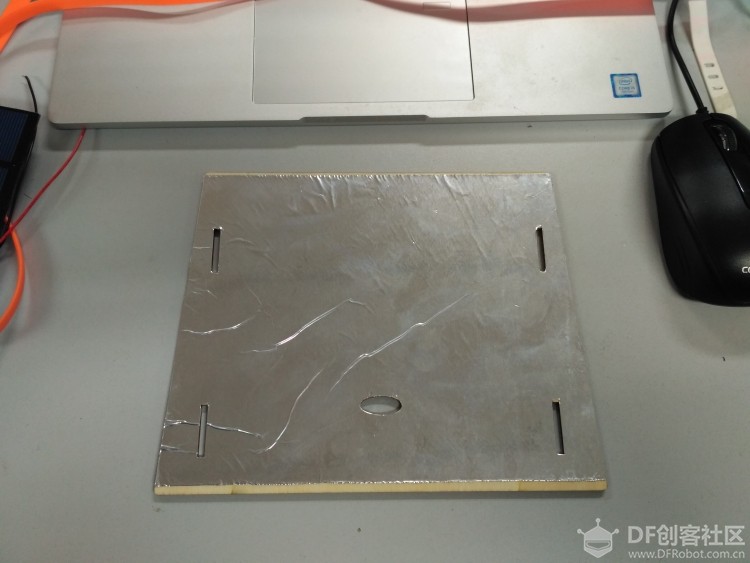

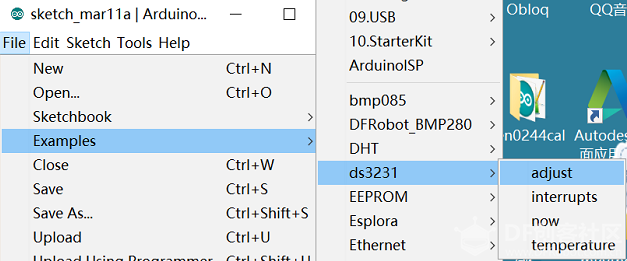

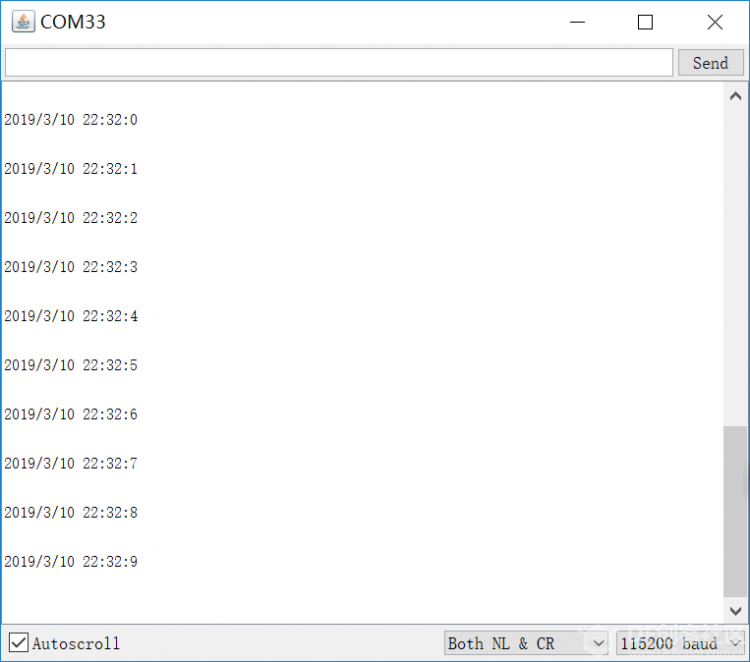

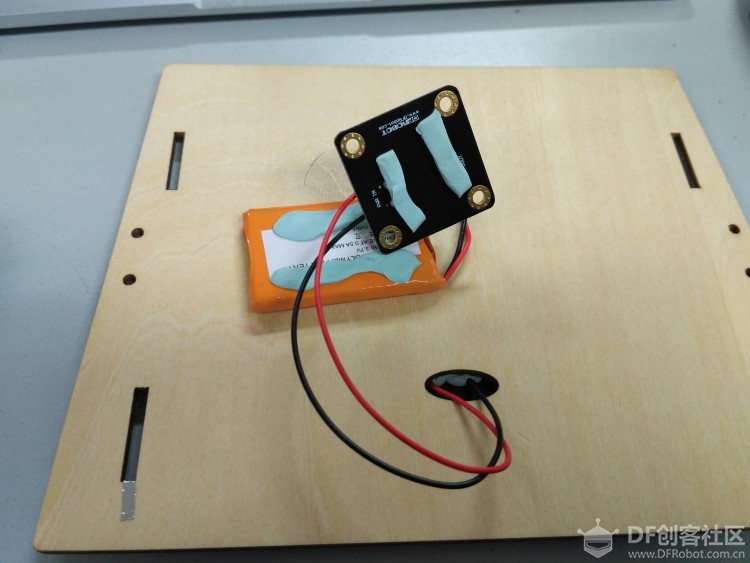

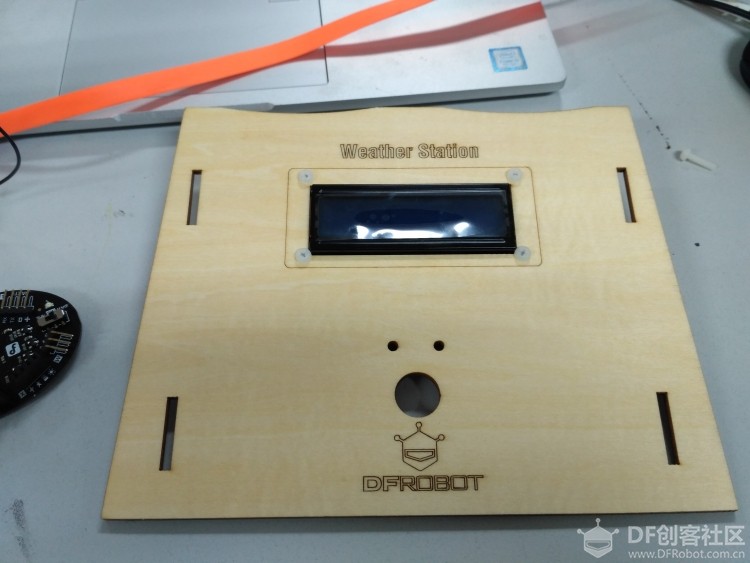

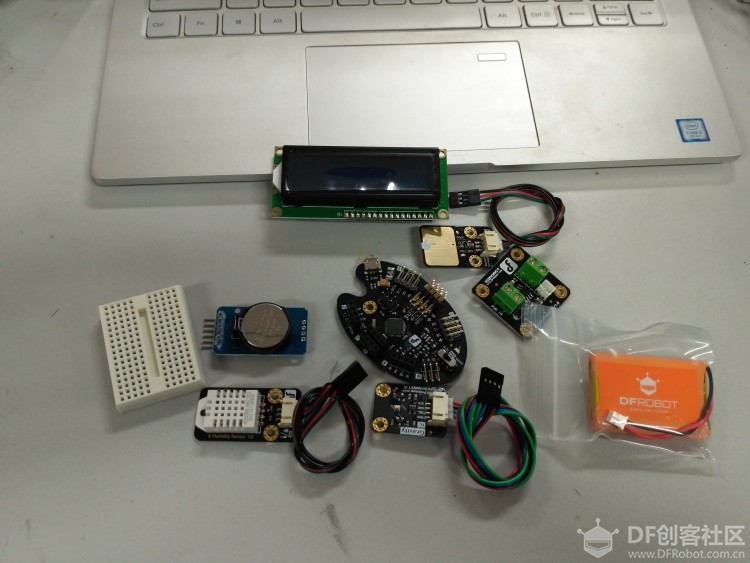

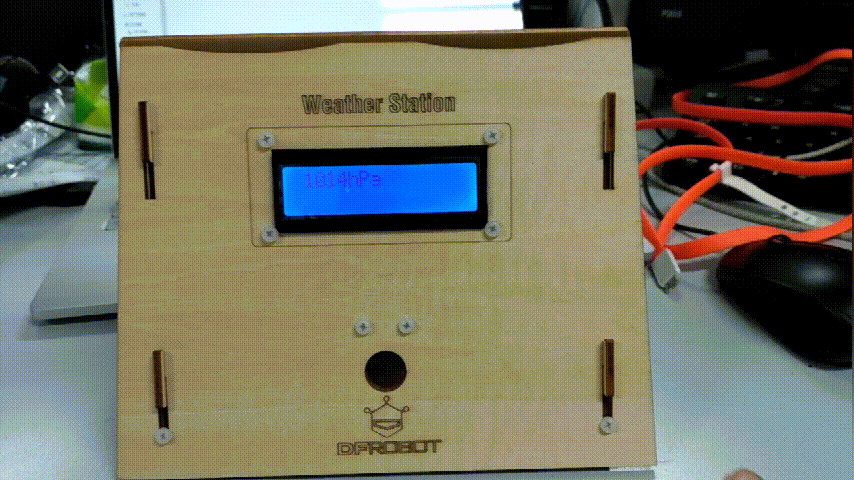

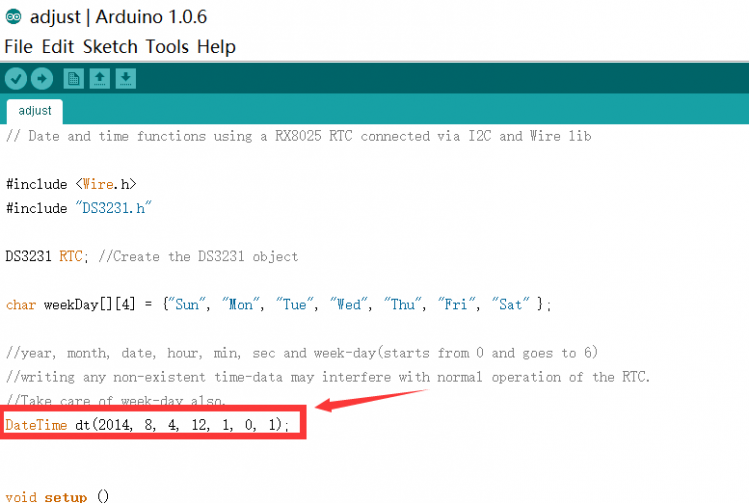

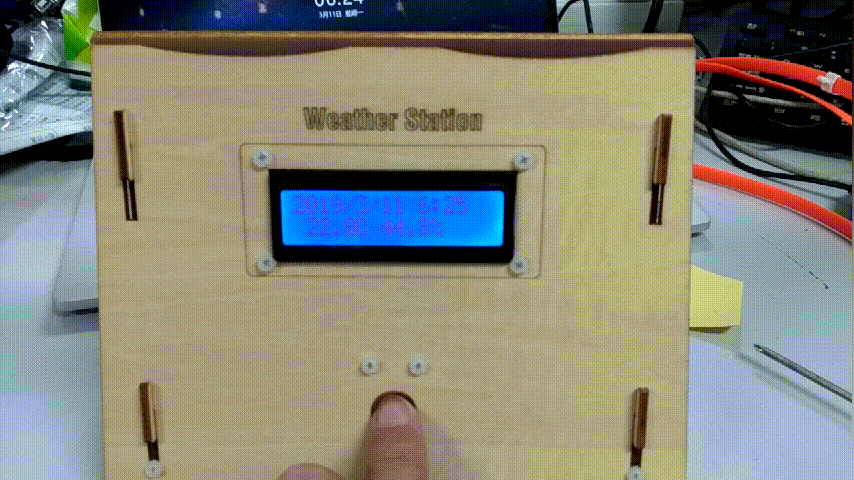

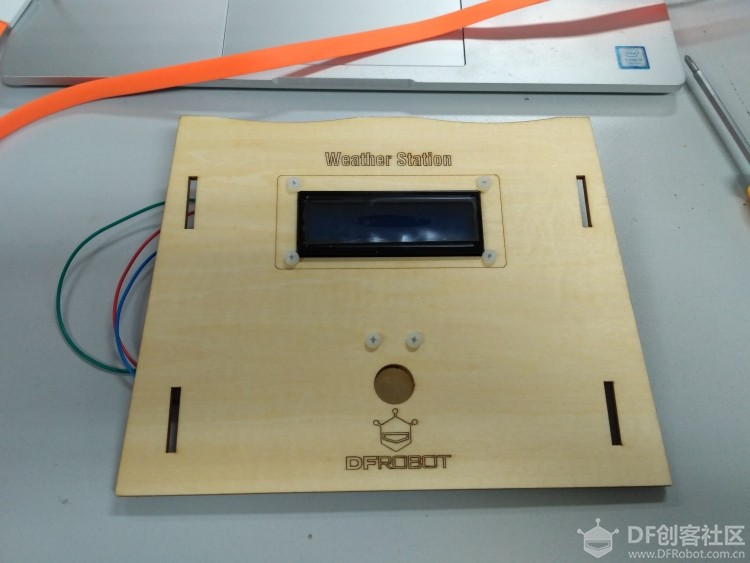

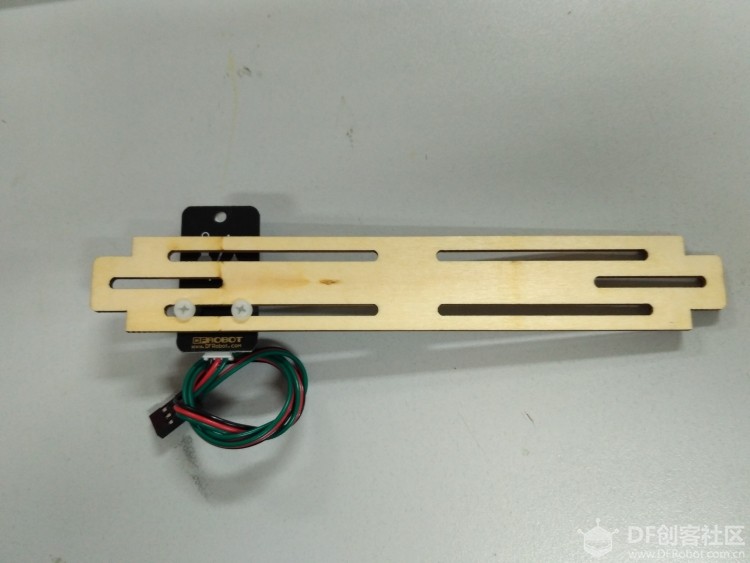

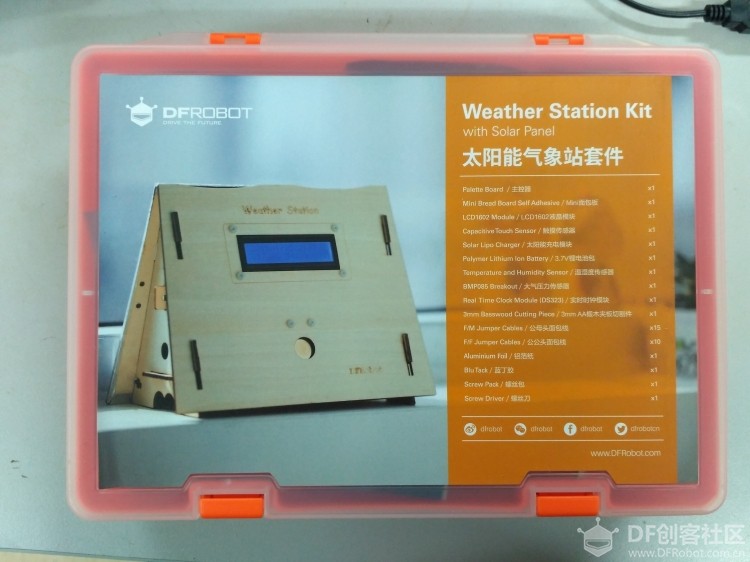

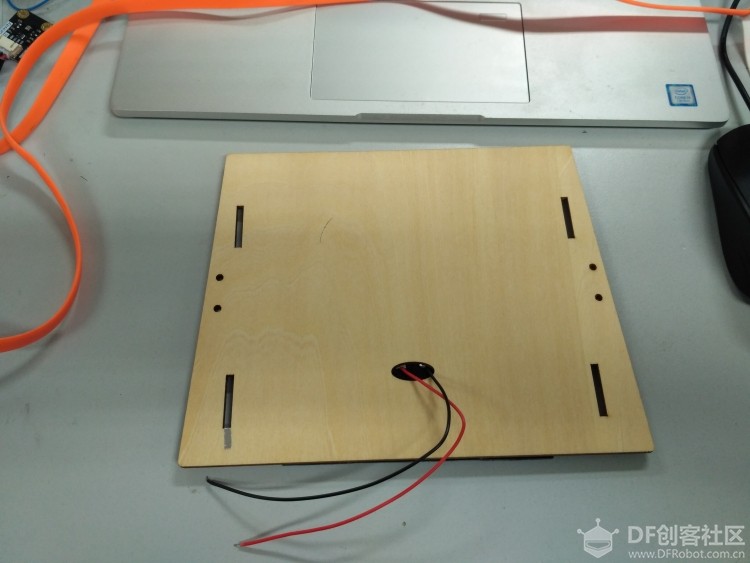

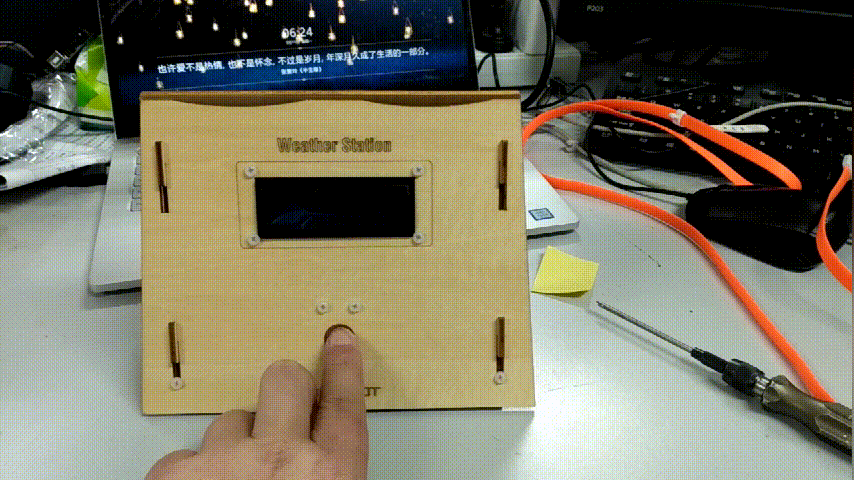

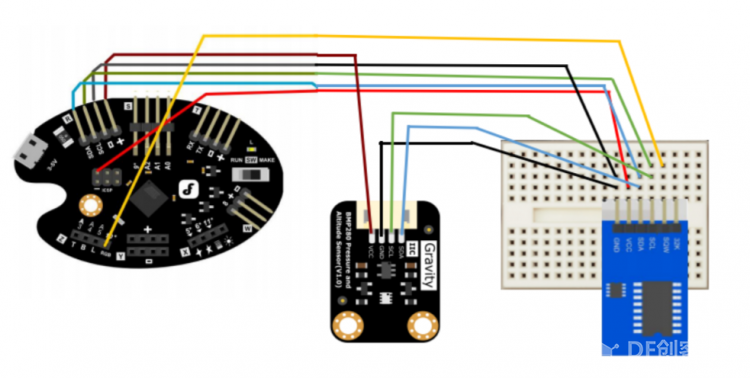

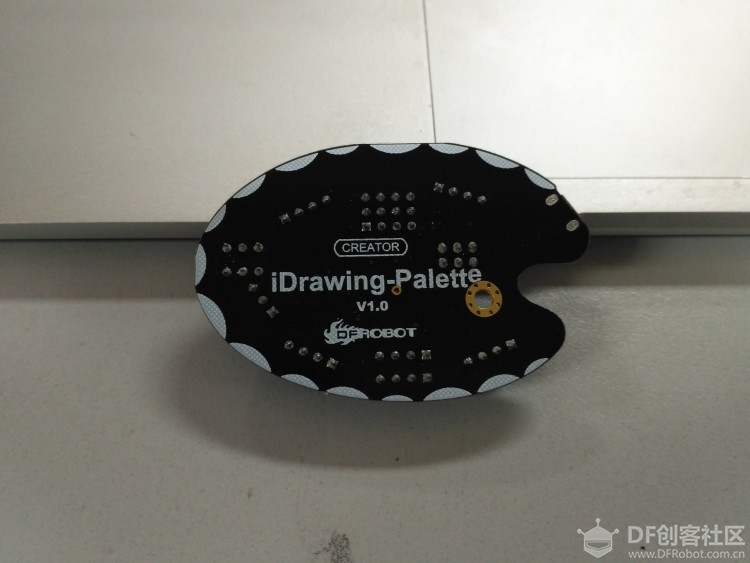

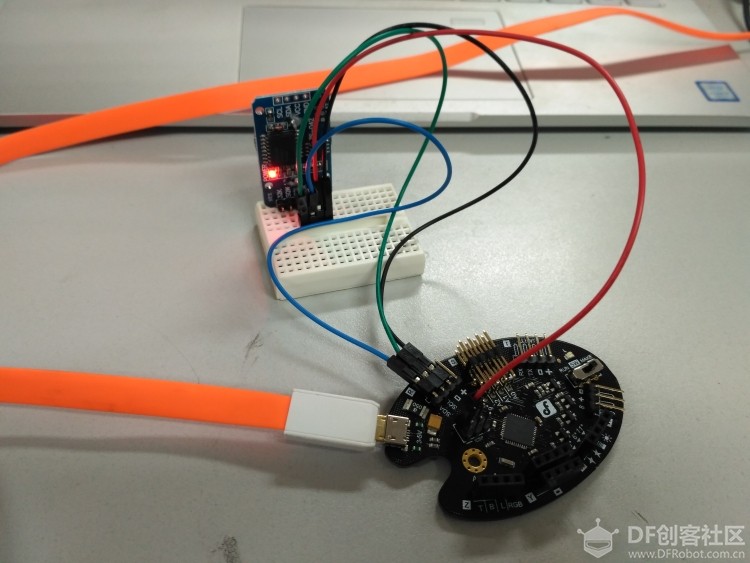

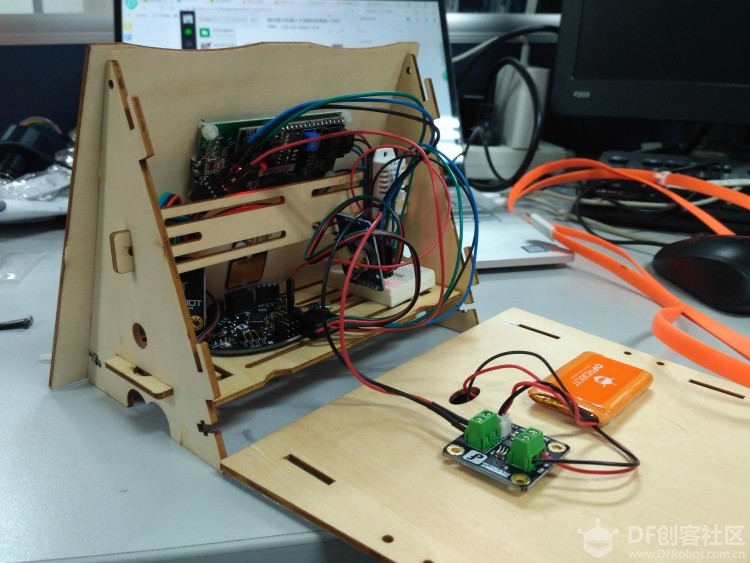

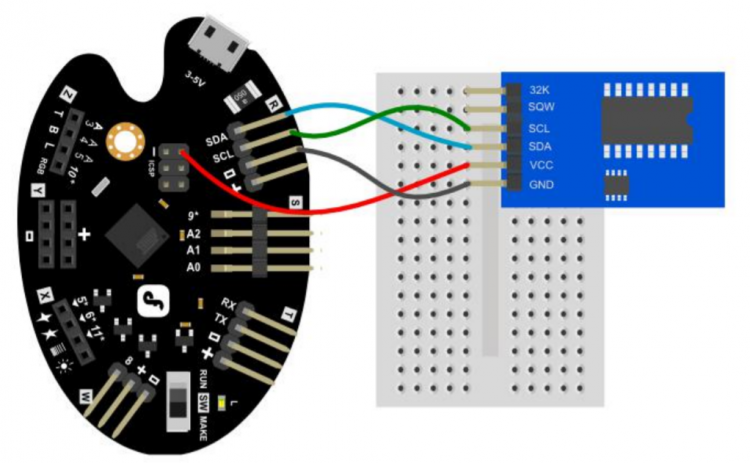

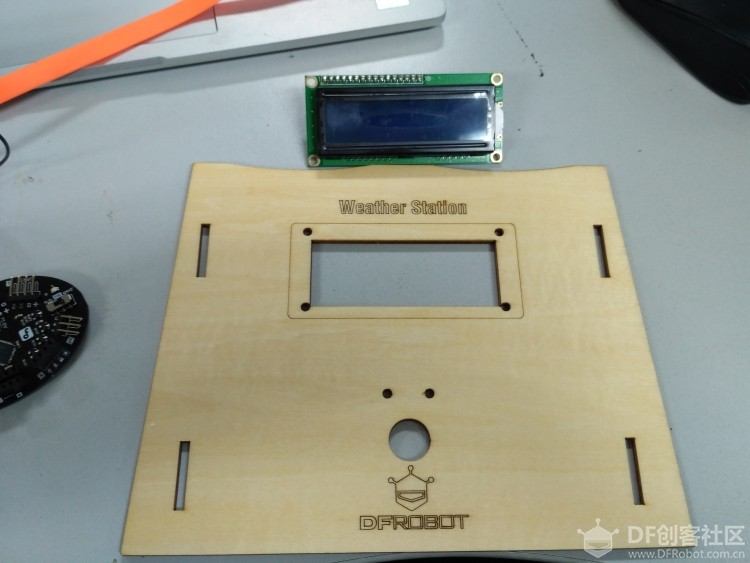

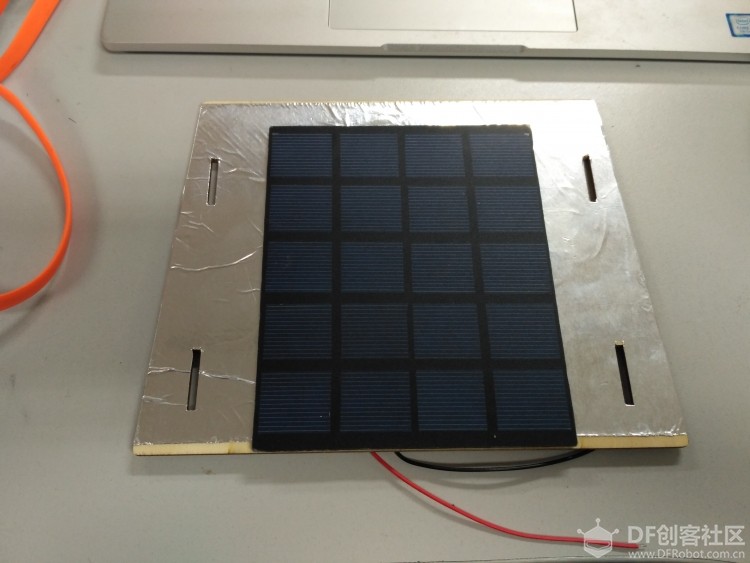

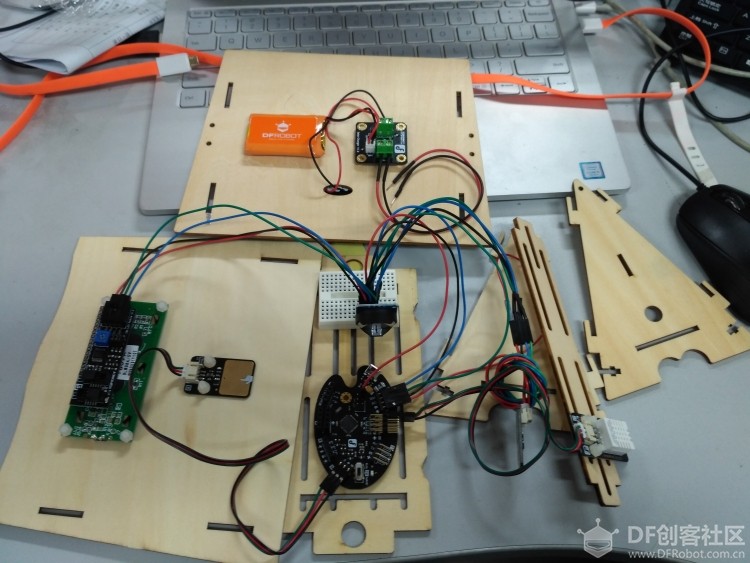

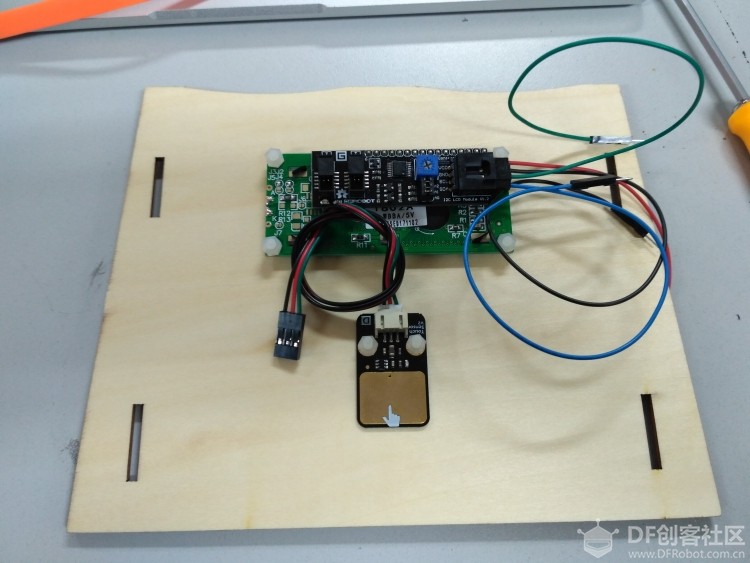

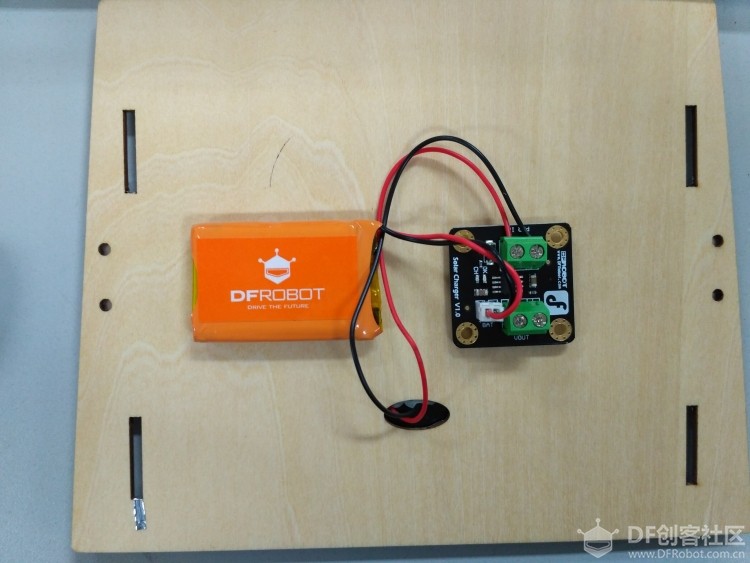

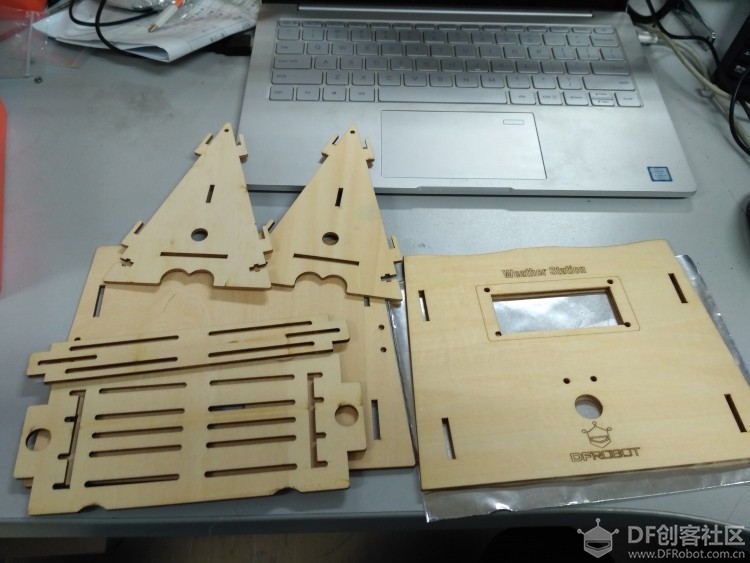

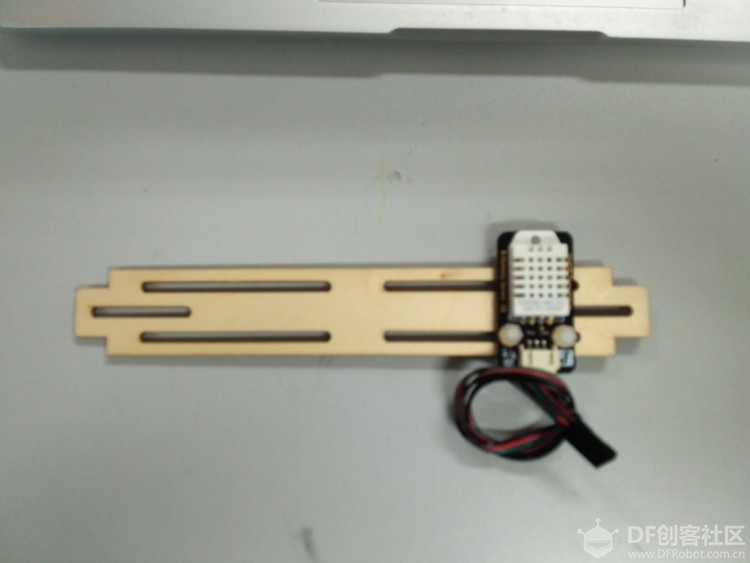

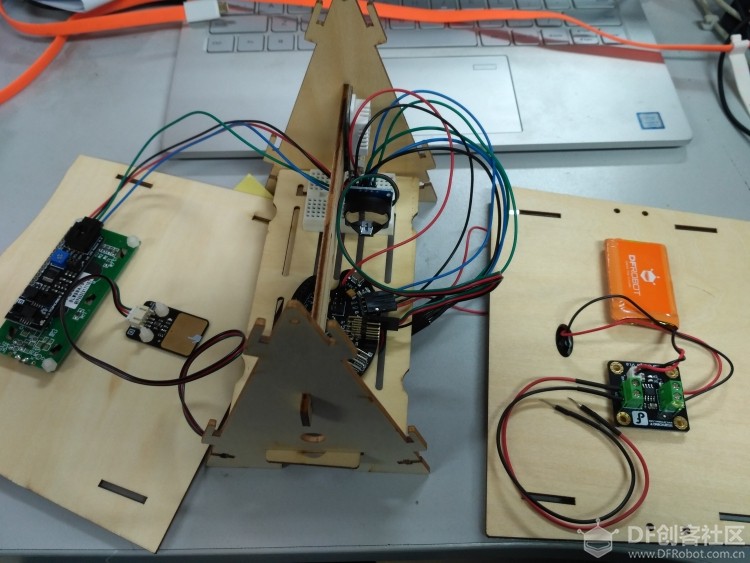

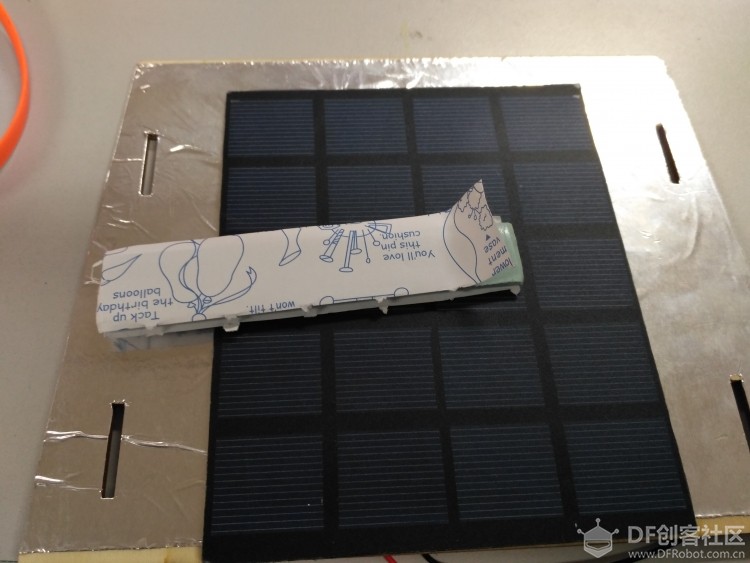

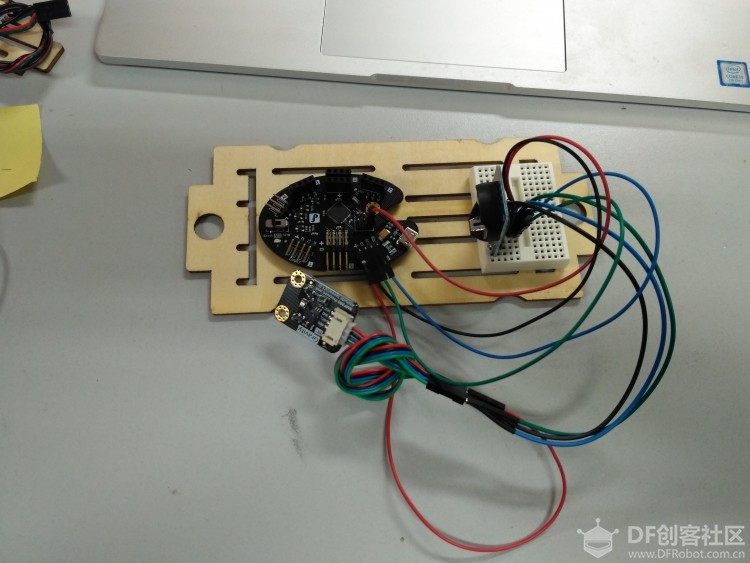

   学校前瞻性项目准备以地理中的气象为启点，开始制作。为了让学生们能够获取气象中的相关数据信息，我们制定了几种方案，其中方案一就是采用DFROBOT的桌面气象站套件。   开箱照  主控板  全部电子件  气象站结构件 部署软件环境 由于本次采用项目使用了很多的库，所以在调试前需要先把相应的库下载，并拷贝至lirbrarieS目录下。 public /ds3231/bmp028/dht/weatherstation 设置时钟模块 硬件连接：将实时时钟模块和主控板连接，注意 VCC 要连接到 ICSP 区域，R 区的VCC（+）是需要通过程序打开才能使用。   打开 Arduino IDE，选择板类型为：LilyPad Arduoino USB，打开 ds3231 中 adjust 样例程序，修改 adjust 代码中红色部分为当前时间，图示所示 dt DateTime dt(2014, 8, 4, 12, 1, 0, 1)表示：2014 年 8 月 4 日 12 时 1 分 0 秒、星期 1; 注意：任何数字前不要加 0，比如使用 08 是不正确的。   下载程序，打开 Arduino 串口，能够看到当前的时间的显示，则设置正确，将 RTC 模块取下；否则重新设置时间。  下载气象站程序 注意：我使用IDE 1.06编译出现错误，而改为1.86编译通过。 weatherstation ——example 将样例程序下载到主控板 将 4Drawing 控制板上的开关拨到“RUN”状态。 安装结构件： 前面板安装     后面板安装  后面板贴身铝箔纸用于反光  太阳能电池板线从孔中穿出  用蓝丁胶将太阳能电池板粘在后面板上  将充电模块、锂电池安装   用蓝丁胶固定在背板上；然后将线接好。 温湿度安装     、整体电路安装     安装后效果图   综述：经过昨晚的测试体验，整体运行效果稳定，但安装过程相对复杂（9年级的学生） |
