IoT温湿度监测

哈哈，DF新推出了一套阿里云IoT入门套件，忍不住玩了一遍，使用过后，真的觉得实在是太强大，太方便了，只需要进行简单的设置，即可轻松搭建物联网环境，简直是我们这些小白用户的福音啊~ 撒花！！

好了废话不多说，接下来就把我捣鼓的温湿度检测分享给大家吧！
嘿嘿！上图

所需材料
FireBeetle ESP32-Board主控 x1
FireBeetle Gravity扩展板 x1
DHT11温湿度传感器 x1
3.7V锂电池 x1
智能手机 x1
当然有需要的朋友可以直接购买阿里云IoT入门套件，自己制作更多好玩有趣的项目哦~，好了接下来让我们进入正题吧！
制作步骤
在制作之前，先下载并安装下列依赖库：
下载附件

DFRobot_Aliyun.rar
下载附件

DFRobot_DHT11.rar
下载附件

pubsubclient.rar
下载附件

ArduinoJson-master.rar

一、硬件连接
将焊接了排针的FireBeetle传感器扩展板直插在焊接排了排母的ESP32上，将DHT11温湿度传感器用数字线连接到扩展板的D2数字口，接上锂电池。

二、接下来，我们需要在阿里云IoT平台上和Arduino 平台上进行一系列的操作，来关联DHT11设备和阿里云IoT平台。
（1）准备工作

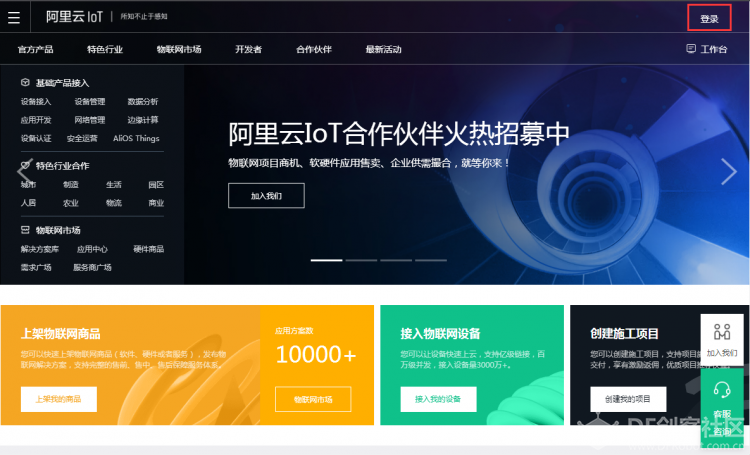

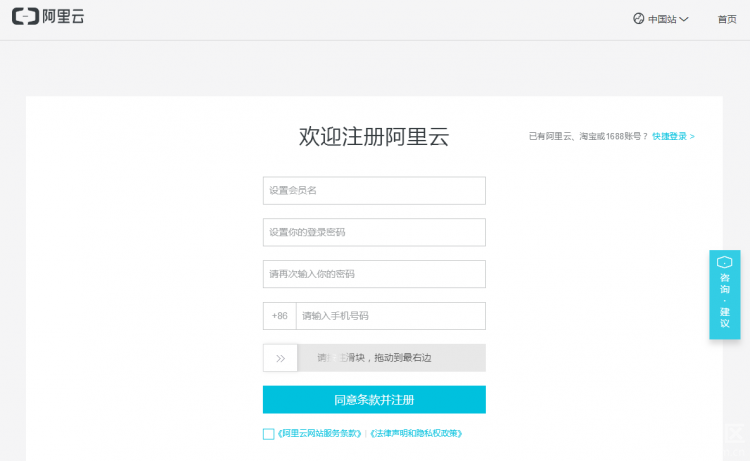

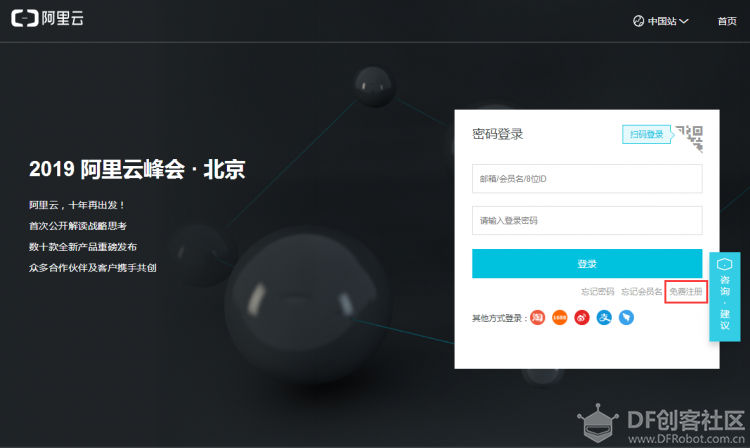

在操作之前，我们需要注册一个阿里云账号（已有账号的宝宝可以忽略此步哦~），打开网页，输入网址https://iot.aliyun.com，点击右上角的登录按钮，进入账号登录页面，再点击免费注册，即可进入阿里云账号注册界面，按要求注册即可，如下列图所示：

（2）进入物联网管理控制台。

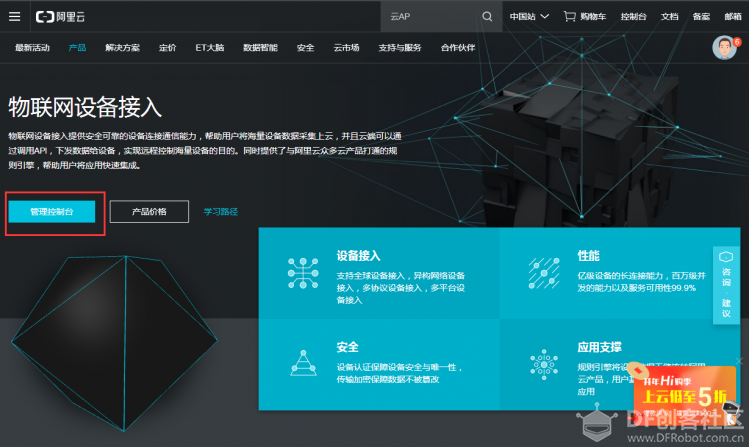

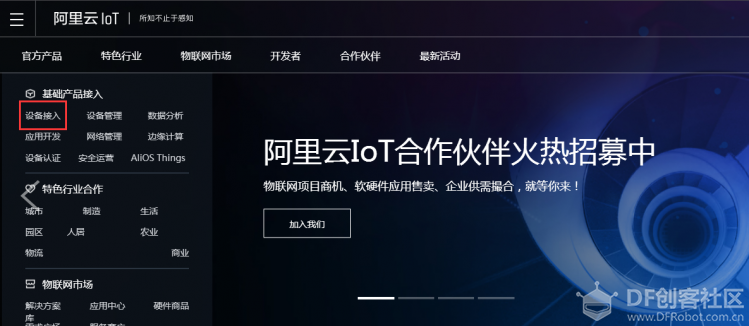

输入网址https://iot.aliyun.com,登录阿里云IoT平台，点击设备接入，点击管理控制台（第一次次进入该页面，显示的是立即开通，按要求开通即可，是免费的）。

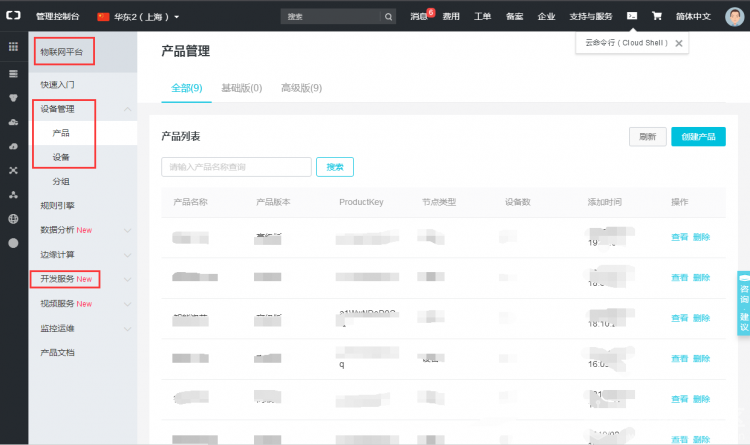

接下来，即可进入物联网平台管理控制台页面了，如下图所示，我们可以在该页面完成产品、设备、项目、服务的创建与开发。

   （3）创建产品及添加设备。
   我们需要在刚才的管理控制台页面创建一个虚拟设备，来关联物理设备DHT11和阿里云平台。
   由于设备必须挂载在产品下，所以创建设备之前，我们必须为设备创建相应的产品，并为产品添加相应的属性(如DHT11能够检测温度和湿度，那么我们需要在该产品下添加2个名为温度检测和湿度检测的属性)，这样在该产品下添加名为DHT11的设备时，该设备即可自动继承该产品的属性。
  创建一个名为“温湿度监测”的产品，并为其添加名为“温度监测”和“湿度监测”的属性。

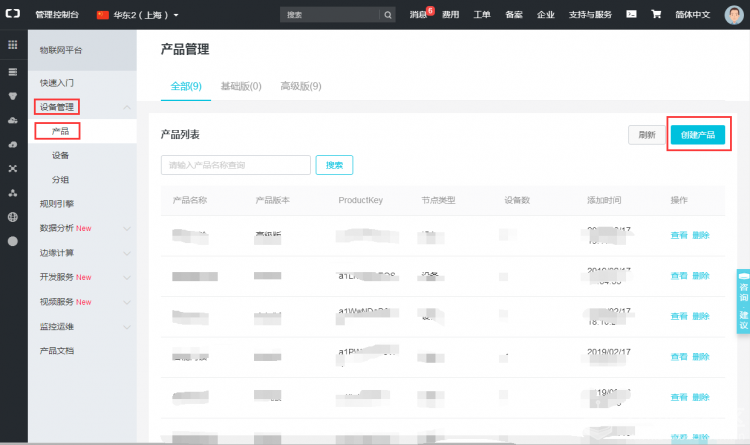

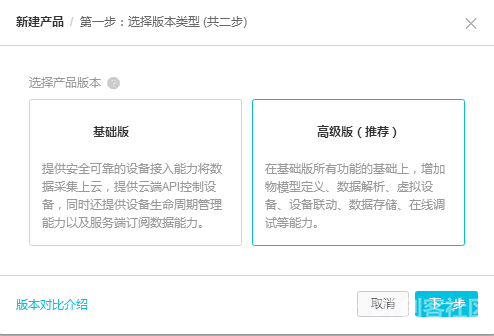

   Step1：产品创建。进入物联网平台页面，在左侧导航栏选择设备管理->产品选项，点击创建产品，在弹出的页面选择高级版，单击下一步，

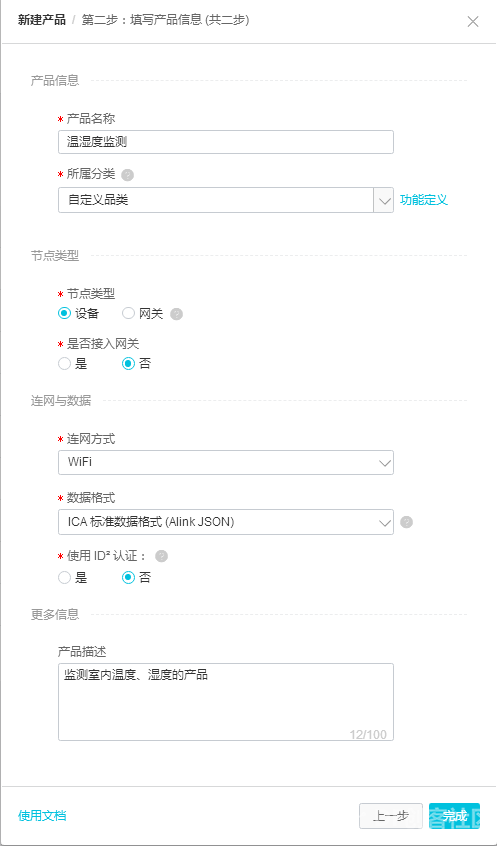

根据页面提示，填写产品信息。单击完成，该产品会自动出现在产品列表栏中。

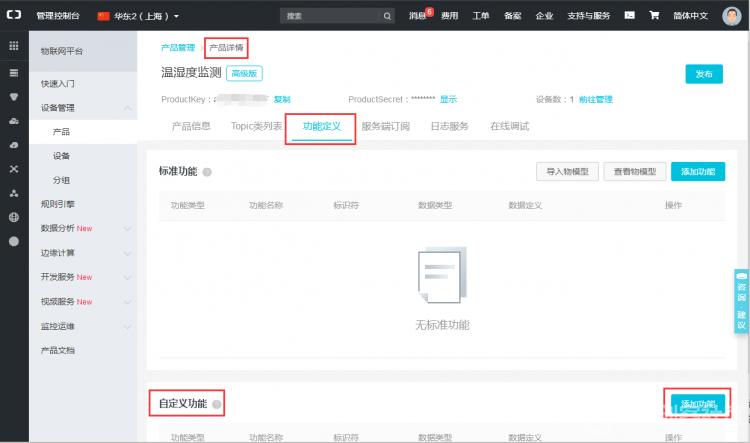

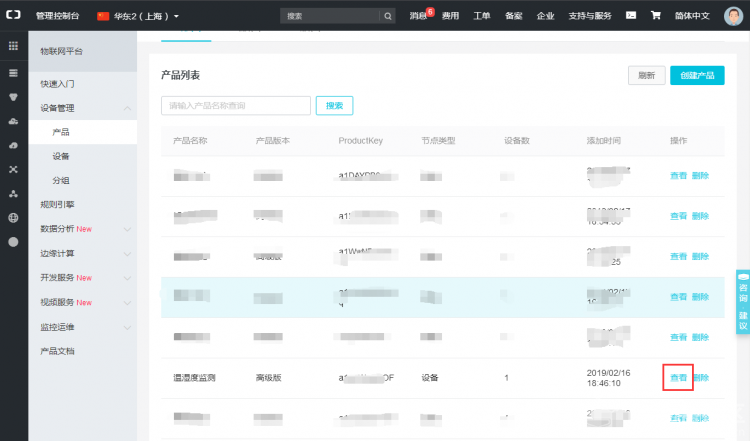

Step2：添加属性。在产品列表中，找到刚才创建的“温湿度监测”产品，单击其项后的查看按钮，即可进入产品详情页，单击功能定义，在自定义功能栏中，单击添加功能。

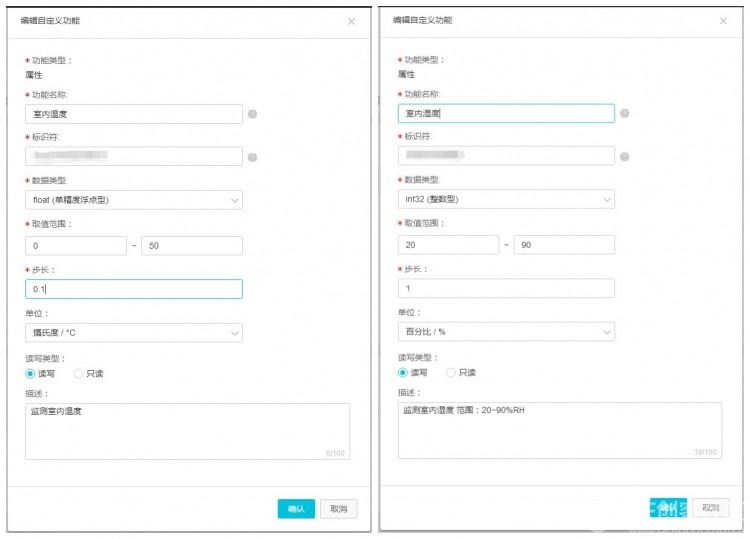

在弹出的选项框中，按提示完成功能属性的添加相应的属性。这个属性的设置与DHT11这个物理设备的特性有关系,例：DHT11的温度范围为0~50摄氏度；湿度范围为20~90%RH（相对湿度）。单击确认后，该功能会自动出现在自定义功能栏中。用户可在此处查看产品表示符。

注：这里的标识符（支持大小写字母、数字和下划线、不超过50个字），是用户自定义的，是关联物理设备同阿里云平台的重要参数之一。
  （4）为温湿度监测产品添加名为DHT11的设备。
   Step1：添加设备并获取设备证书信息。

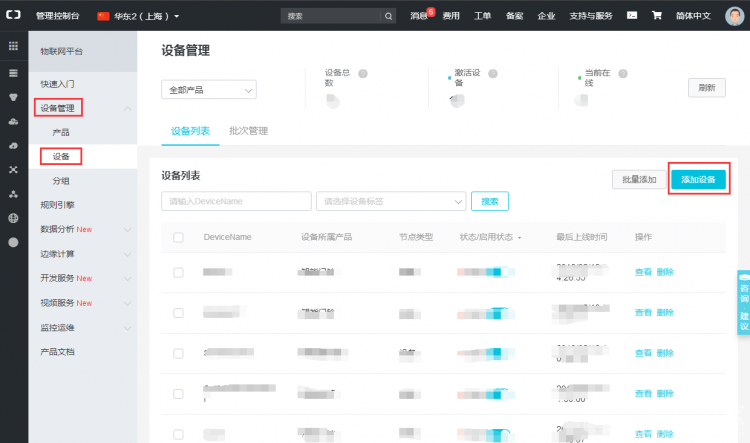

   选择物联网平台页面左侧导航栏的设备管理->设备选项，单击添加设备

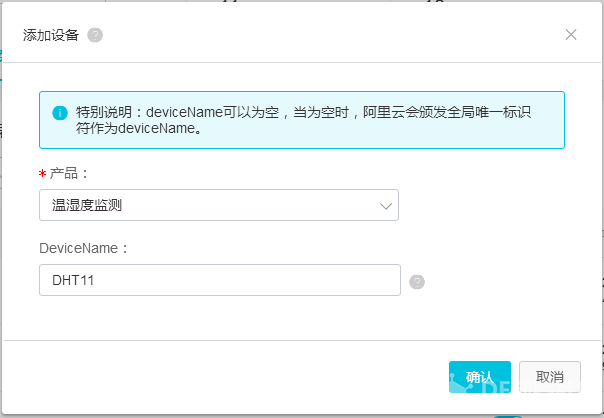

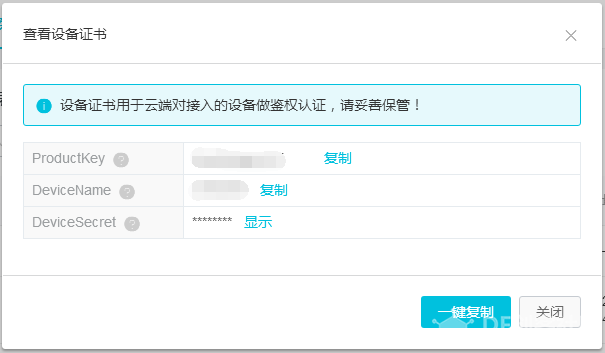

选择“温湿度监测”产品，设备名可自定义也可不填，根据页面提示，填写完毕后，单击确认完成设备添加，此时会弹出一个设备证书。添加完成后，DHT11设备会自动出现在产品列表中。

注：这里的DeviceName支持英文字母、数字和特殊字符-_@.:，长度限制4~32

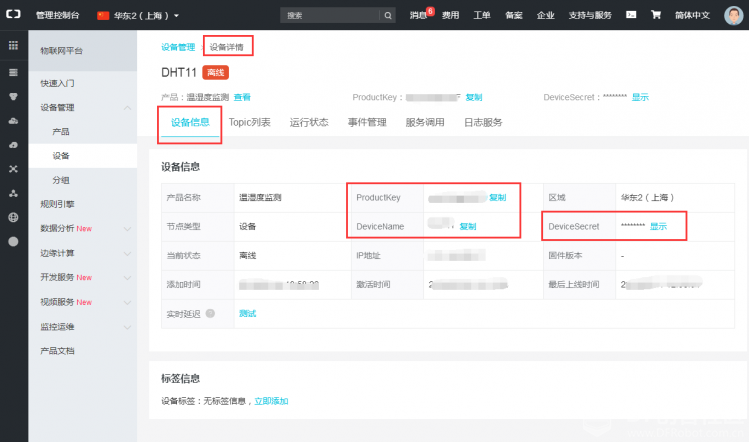

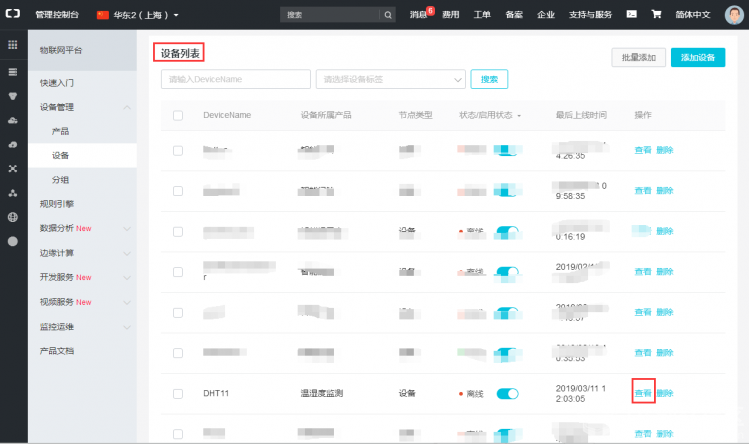

该设备证书信息是是关联物理设备同阿里云平台的重要参数，还可以通过以下方式查看该证书信息：在设备列表栏找到DHT11设备，点击该项后的“查看”按钮，进入设备详情页，在设备信息栏即可看到设备证书的三个参数（ProductKey、DeviceName、DeviceSecret）

Step2：获取TOPIC订阅和上报信息。

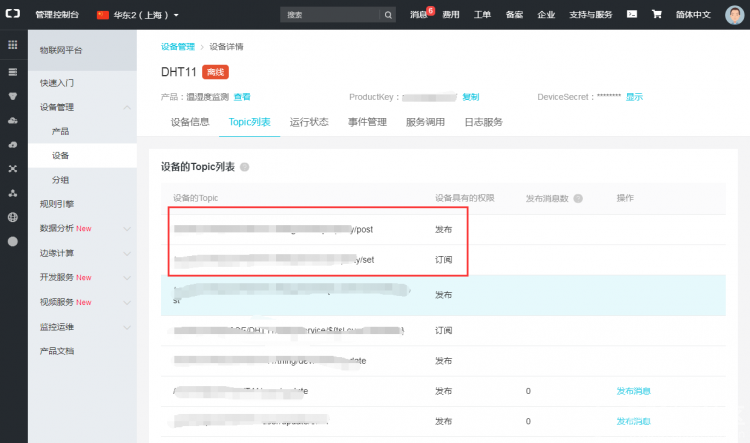

进入DHT11的设备详情页，点击Topic列表，即可看到设备的上报和订阅TOPIC信息。

（4）关联物理设备和阿里云IoT平台。

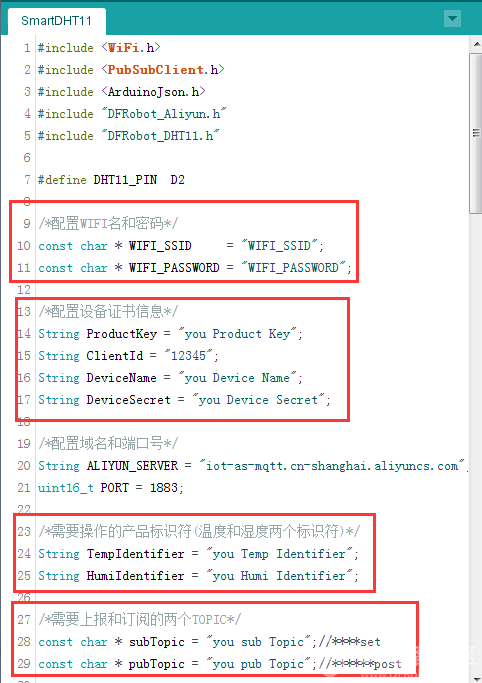

打开Arduino IDE软件，将上述步骤得到的产品标识符、设备证书信息、订阅和上报Topic等信息复制粘贴到附件所示的代码中，在设置好WiFi名和密码。编译上传至ESP32主控中即可。

以上几步完成了物理设备同阿里云IoT的连接，接下来就需要开发相应的App来操作该设备了。

三、在将物理设备DHT11连接到阿里云IoT平台上后，接下来，就需要在阿里云IoT平台上开发相应的App服务来实现手机App对DHT11的操作了。
   （1）创建一个名为智能家居管理的项目。
   服务和产品都必须挂载在某个项目下。才能实现某个产品和某个服务的连动，即通过操纵某个服务来改变或获取某个产品下某个设备的信息，从而获取或改变物理设备。

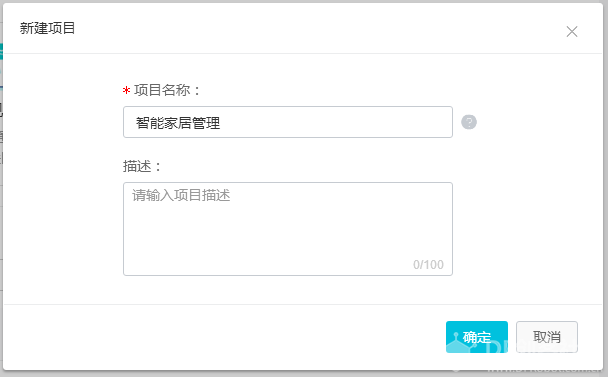

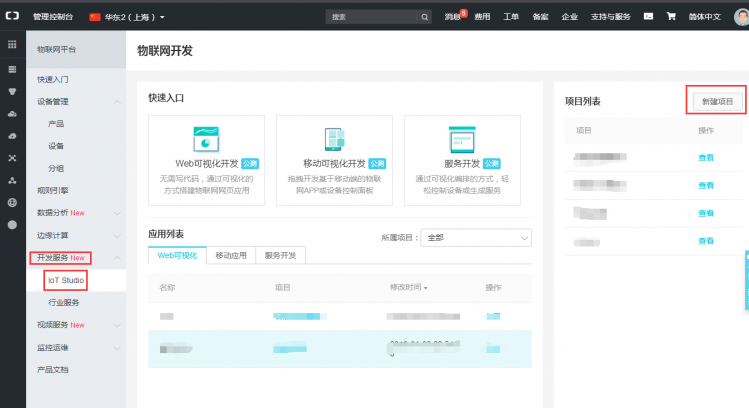

   选择物联网平台页面左侧导航栏的开发服务->IoT Studio选项，点击新建项目。

根据页面提示，完成项目创建，单击确定，该项目会自动出现在项目列表栏中。

（2）导入产品。

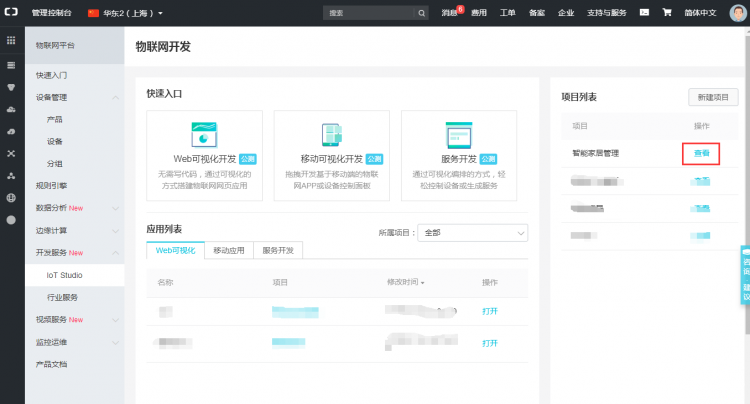

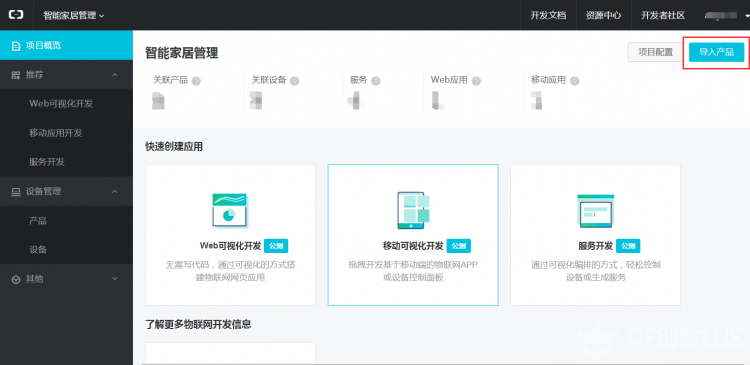

将刚才创建的温湿度监测产品导入智能家居管理项目中。在项目列表栏，找到“智能家居管理”项目，单击查看，点击导入产品

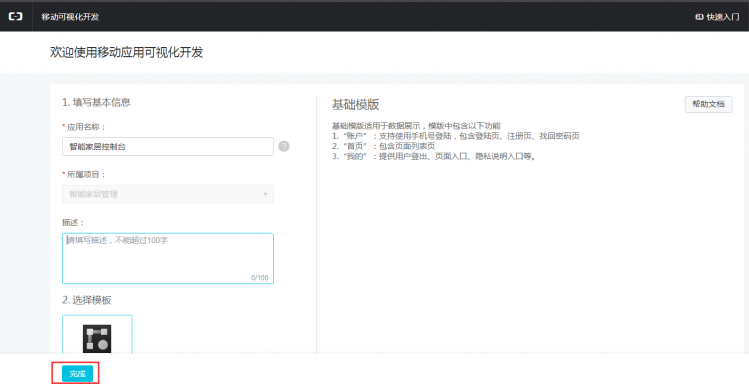

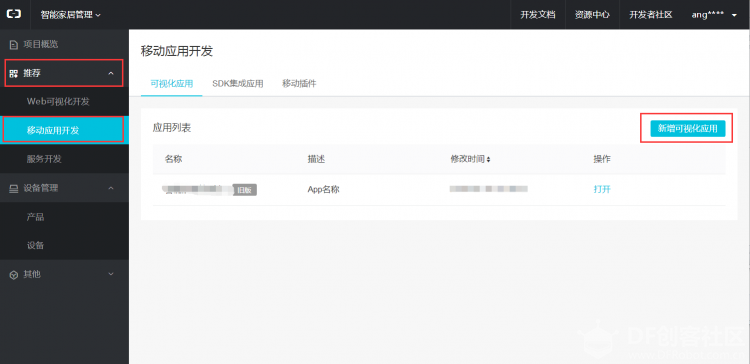

（3）在左侧导航栏选择推荐->移动应用开发，点击新增可视化应用

根据页面提示，填写信息，单击完成。

（4）App开发。

Step1：双击左侧导航栏的自定义新增页1，将其改为“温湿度检测”；

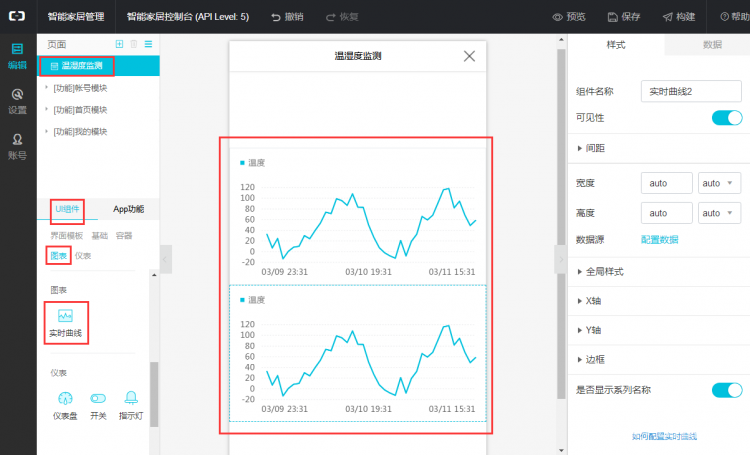

Step2：点击左侧导航栏的UI组件->图标，将实时曲线拖动到中间的App页面中，拖2次。

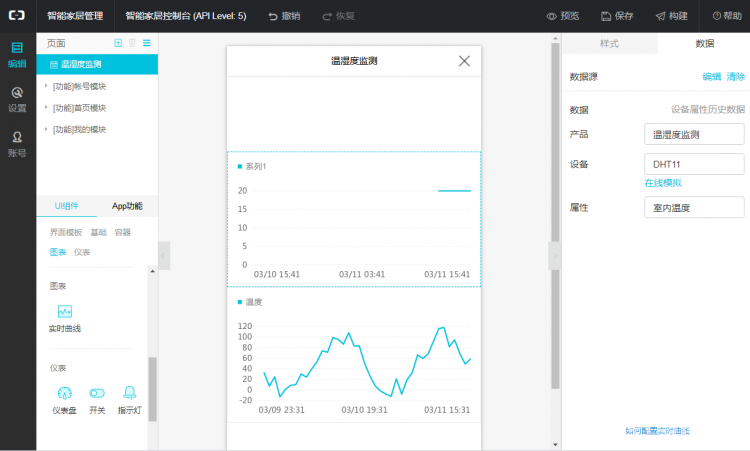

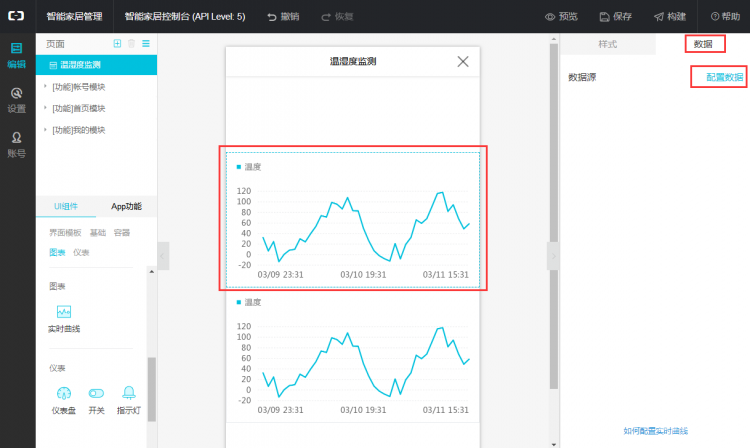

在App页面中，选中其中一个实时曲线1，将其配置为室内温度，点击右侧栏的数据选项

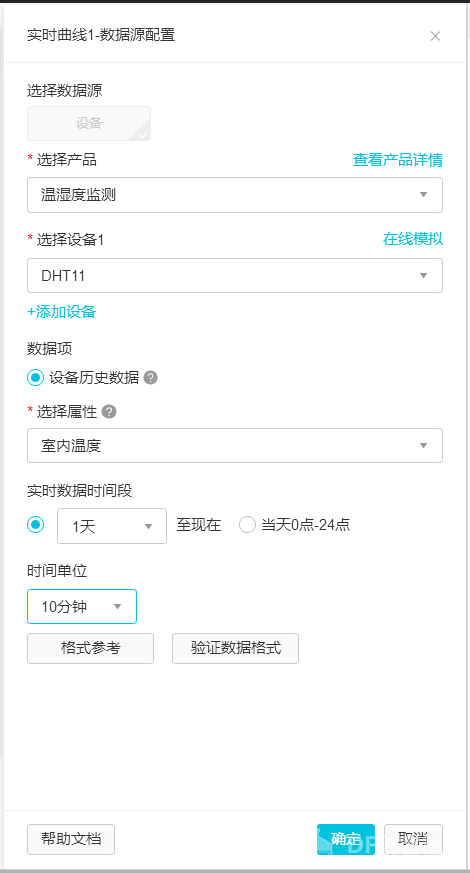

根据页面提示完成数据配置，单击确定

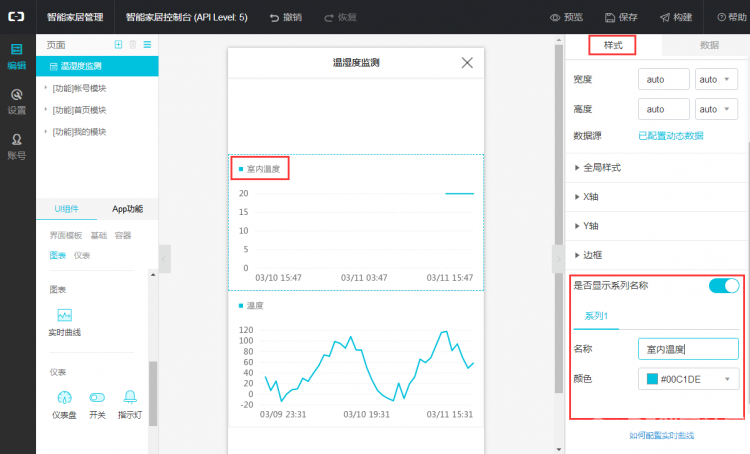

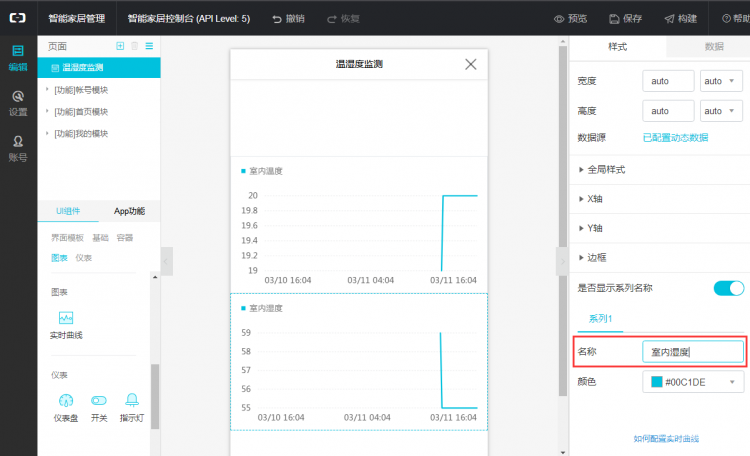

点击样式，编辑名称，将其改为室内温度

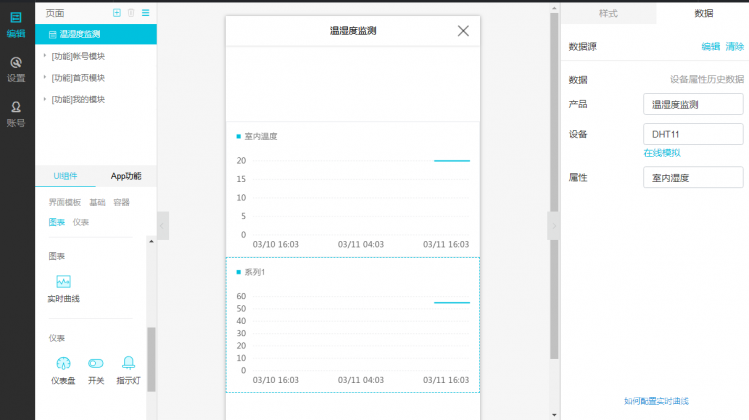

将实时曲线2设置为室内湿度，设置方式同实时曲线1一样，如下图所示，点击保存。

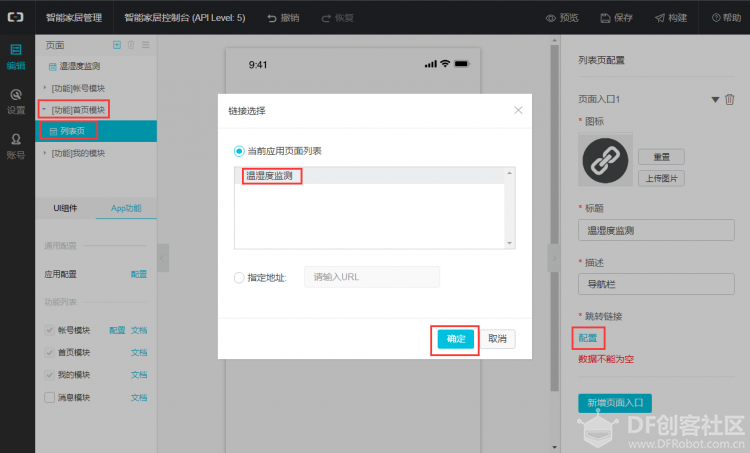

Step3：配置列表页。点击左侧导航栏首页模块->列表页，点击新增页面入口，根据提示，完成列表页配置，点击配置，将跳转链接链接到温湿度监测页面上。

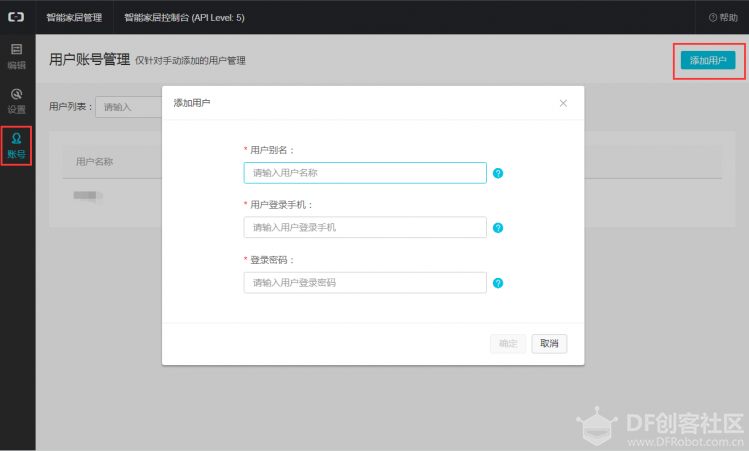

Step4：添加用户账号。点击左侧导航栏的账号，点击添加用户，根据提示完成账号的添加，若以前已经添加则无需再次添加账号。

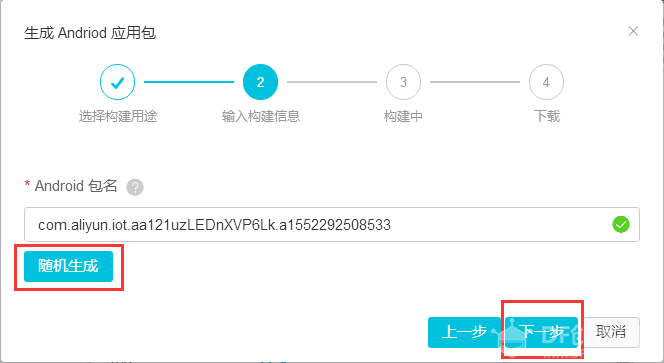

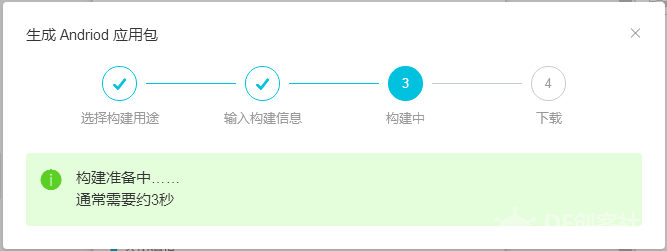

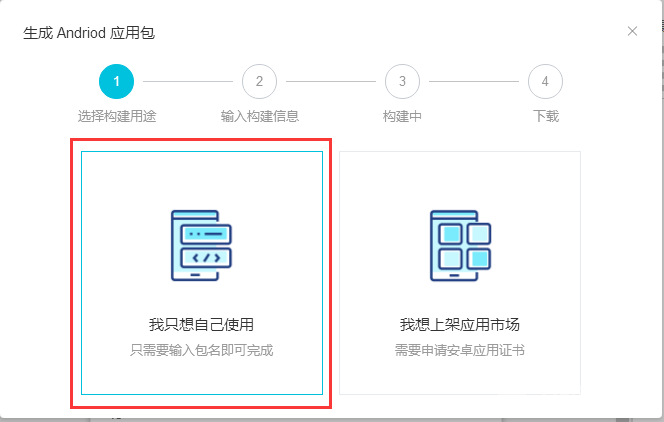

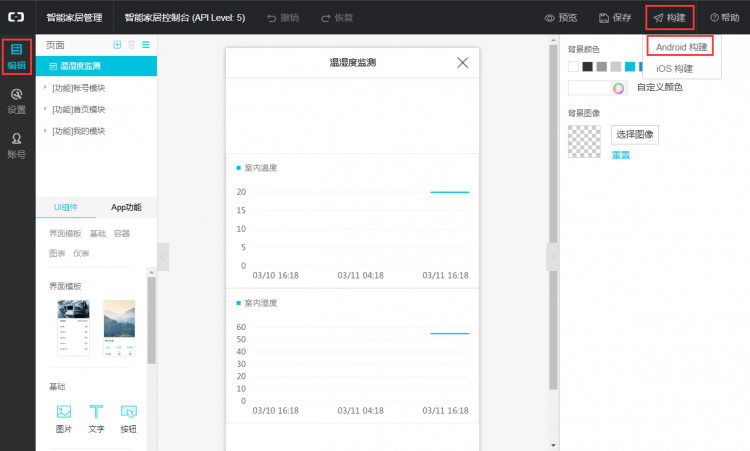

Step4 App发布。点击左侧导航栏的编辑，点击右上角的构建，根据手机系统选择Andriod构建或iOS构建。选择我想自己使用，点击随机生成，单击下一步，等待构建完成。

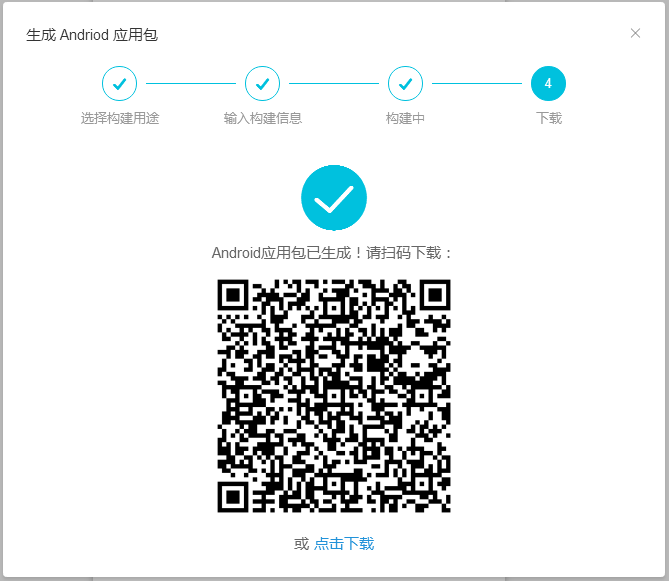

构建完成后，会生成如下所示二维码，使用手机微信二维码下载安装即可

打开智能家居控制台App，登录后页面如下所示;

至此，就可以在手机App上观察室内温湿度状态了

代码如下：

[mw_shl_code=cpp,true]#include <WiFi.h>
#include <PubSubClient.h>
#include <ArduinoJson.h>
#include "DFRobot_Aliyun.h"
#include "DFRobot_DHT11.h"

#define DHT11_PIN  D2

/*配置WIFI名和密码*/
const char * WIFI_SSID    = "WIFI_SSID";
const char * WIFI_PASSWORD = "WIFI_PASSWORD";

/*配置设备证书信息*/
String ProductKey = "you Product Key";
String ClientId = "12345";
String DeviceName = "you Device Name";
String DeviceSecret = "you Device Secret";

/*配置域名和端口号*/
String ALIYUN_SERVER = "iot-as-mqtt.cn-shanghai.aliyuncs.com";
uint16_t PORT = 1883;

/*需要操作的产品标识符(温度和湿度两个标识符)*/
String TempIdentifier = "you Temp Identifier";
String HumiIdentifier = "you Humi Identifier";

/*需要上报和订阅的两个TOPIC*/
const char * subTopic = "you sub Topic";//****set
const char * pubTopic = "you pub Topic";//******post

DFRobot_Aliyun myAliyun;
WiFiClient espClient;
PubSubClient client(espClient);
DFRobot_DHT11 DHT;

void connectWiFi(){
  Serial.print("Connecting to ");
  Serial.println(WIFI_SSID);
  WiFi.begin(WIFI_SSID,WIFI_PASSWORD);
  while(WiFi.status() != WL_CONNECTED){
delay(500);
Serial.print(".");
  }
  Serial.println();
  Serial.println("WiFi connected");
  Serial.print("IP Adderss: ");
  Serial.println(WiFi.localIP());
}

void callback(char * topic, byte * payload, unsigned int len){
  Serial.print("Recevice [");
  Serial.print(topic);
  Serial.print("] ");
  for (int i = 0; i < len; i++){
Serial.print((char)payload);
  }
  Serial.println();
}

void ConnectAliyun(){
  while(!client.connected()){
Serial.print("Attempting MQTT connection...");
/*根据自动计算的用户名和密码连接到Alinyun的设备，不需要更改*/
if(client.connect(myAliyun.client_id,myAliyun.username,myAliyun.password)){
   Serial.println("connected");
   client.subscribe(subTopic);
}else{
   Serial.print("failed, rc=");
   Serial.print(client.state());
   Serial.println(" try again in 5 seconds");
   delay(5000);
}
  }
}
void setup(){
  Serial.begin(115200);

  /*连接WIFI*/
  connectWiFi();

  /*初始化Alinyun的配置，可自动计算用户名和密码*/
  myAliyun.init(ALIYUN_SERVER,ProductKey,ClientId,DeviceName,DeviceSecret);

  client.setServer(myAliyun.mqtt_server,PORT);

  /*设置回调函数，当收到订阅信息时会执行回调函数*/
  client.setCallback(callback);

  /*连接到Aliyun*/
  ConnectAliyun();
}

uint8_t tempTime = 0;
void loop(){
  if(!client.connected()){
ConnectAliyun();
  }
  /*一分钟上报两次温湿度信息*/
  if(tempTime > 60){
tempTime = 0;
DHT.read(DHT11_PIN);
Serial.print("DHT.temperature=");
Serial.println(DHT.temperature);
Serial.print("DHT.humidity");
Serial.println(DHT.humidity);
client.publish(pubTopic,("{\"id\":"+ClientId+",\"params\":{\""+TempIdentifier+"\":"+DHT.temperature+",\""+HumiIdentifier+"\":"+DHT.humidity+"},\"method\":\"thing.event.property.post\"}").c_str());
  }else{
tempTime++;
delay(500);
  }
  client.loop();
}[/mw_shl_code]
