本文介绍了一款基于Arduino Uno和APRS气象站套件的物联网气象站方案，适用于学校气象社团。该方案能够收集风向、风速、雨量、温度、湿度、气压值，并存储数据供后续分析。制作过程中使用了3D打印百叶箱来减少阳光干扰，确保传感器的准确性。整个项目不仅能够帮助学生收集气象数据，还能激发他们的科学兴趣和实践能力。
|

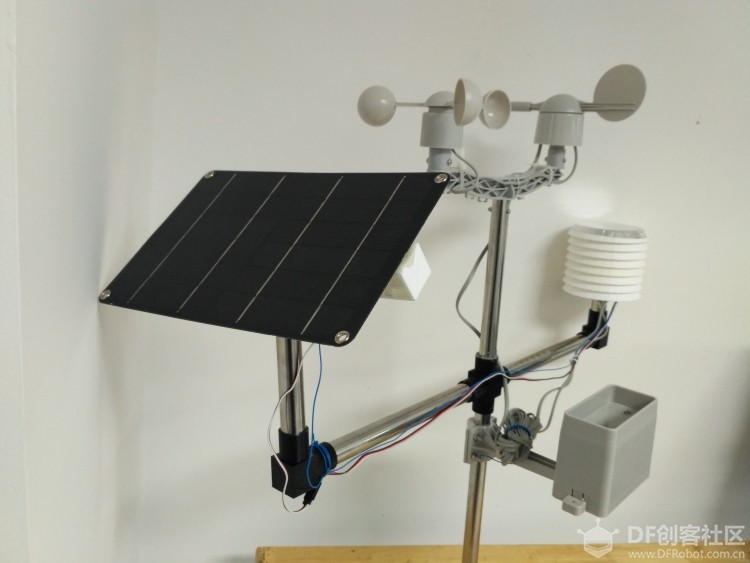

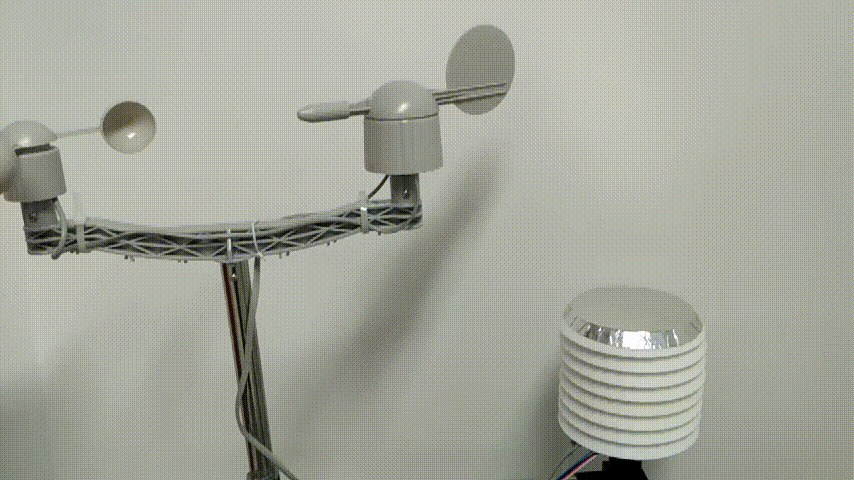

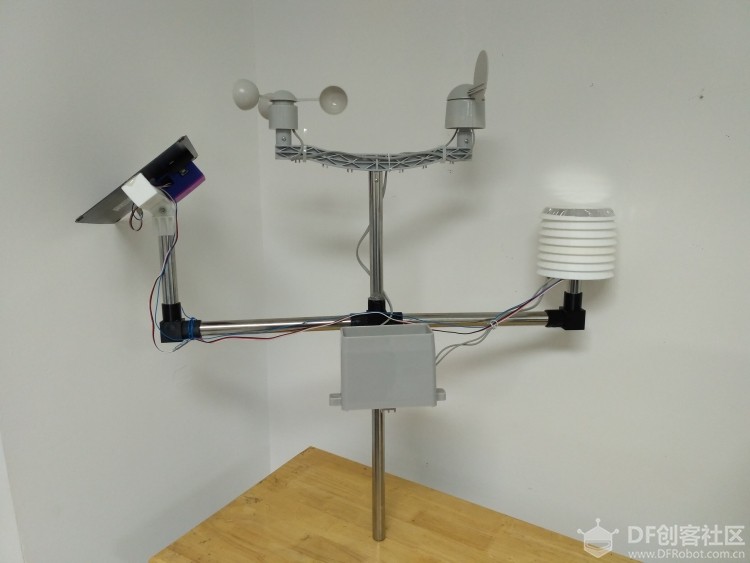

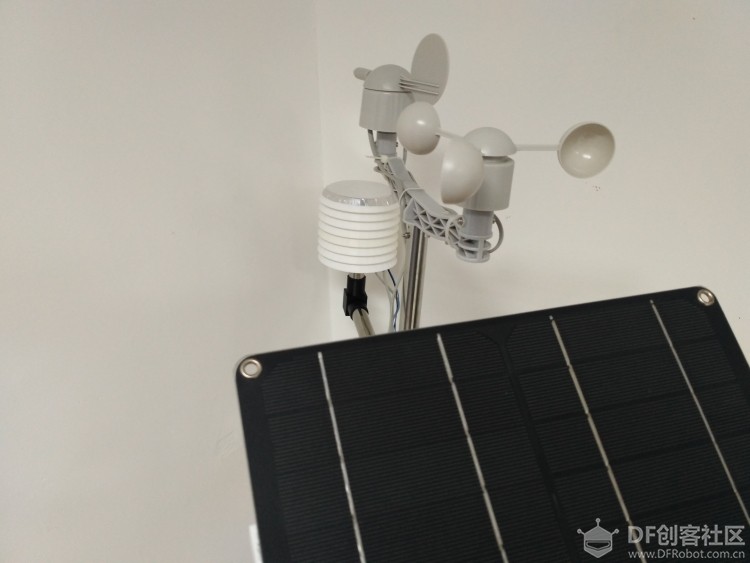

学校气象社团要开课了，要收集记录相关气象数据，用于后期的研究。于是找到了我们技术组，希望能够帮忙提供一种用于学生测量研究气象指标的方案。气象站能够收集风向、风速、雨量、温度、湿度、气压值，并能读取存储用于后续的数据分析。于是我们设计了一款基于物联网平台的气象站。 作品展示：       器材及结构清单：

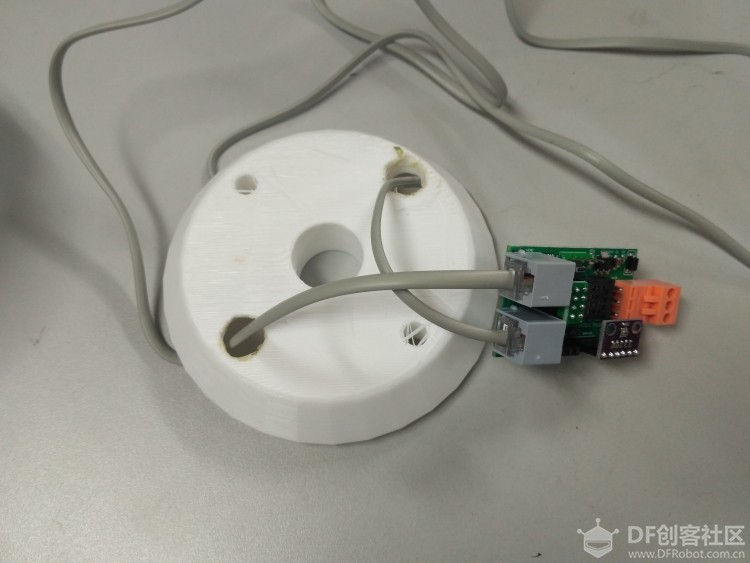

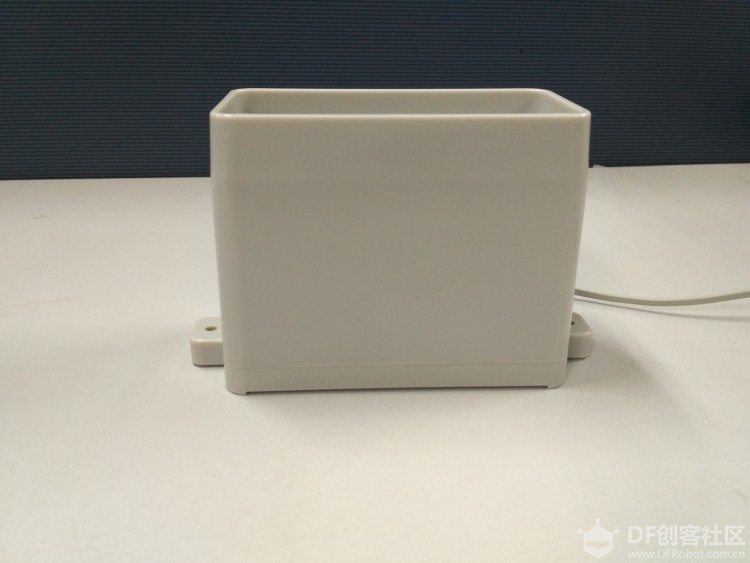

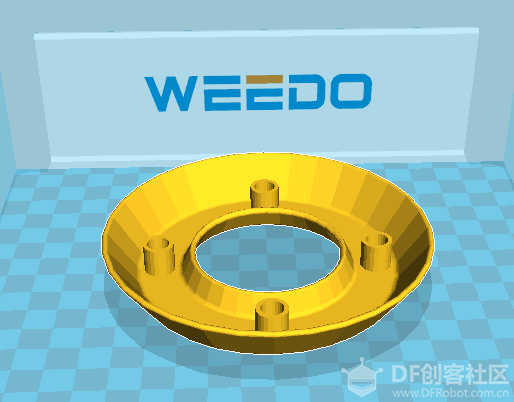

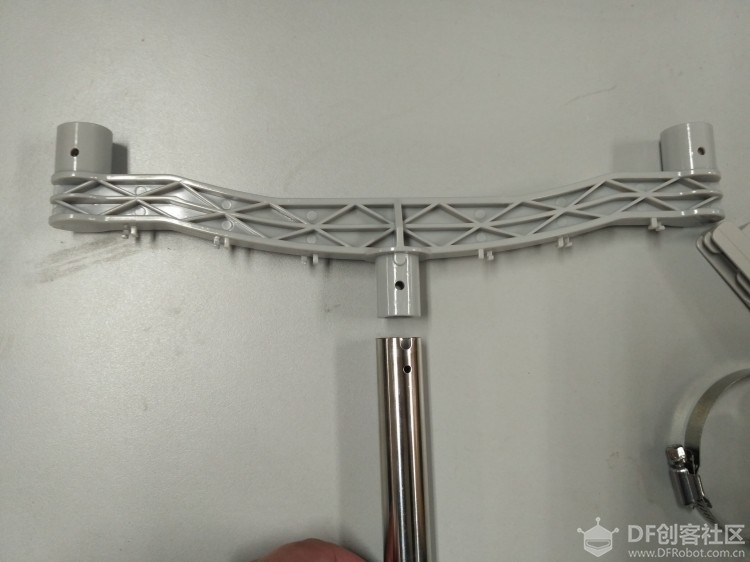

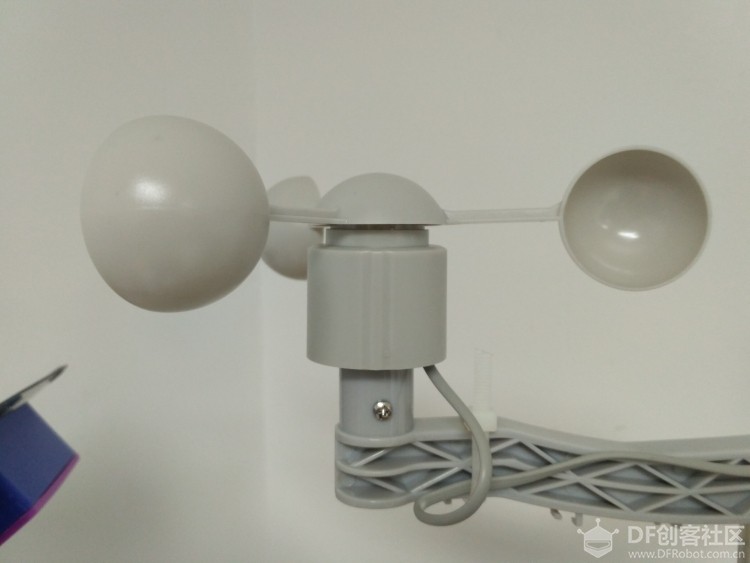

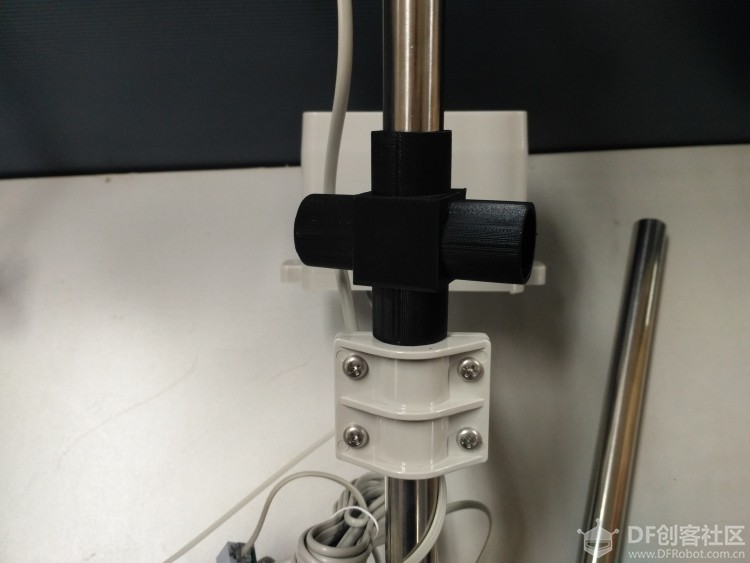

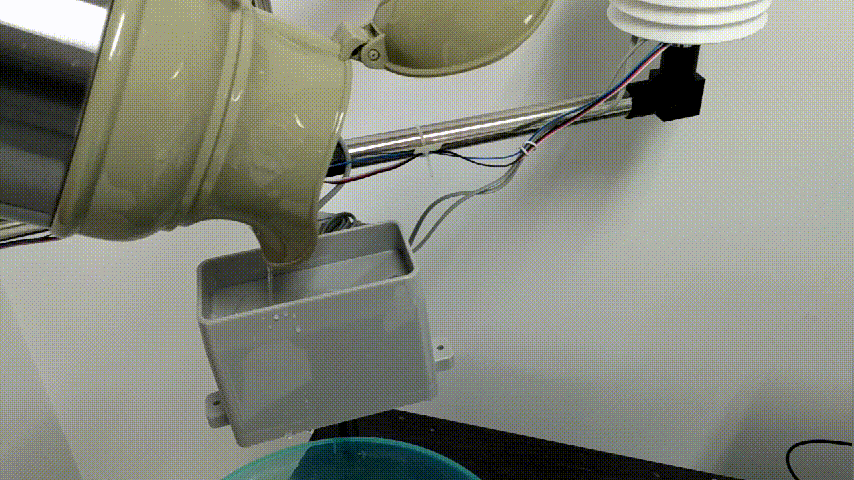

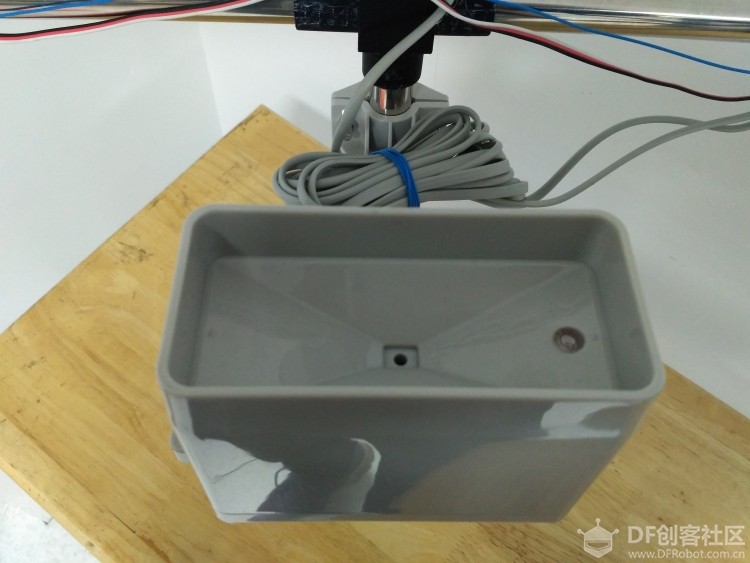

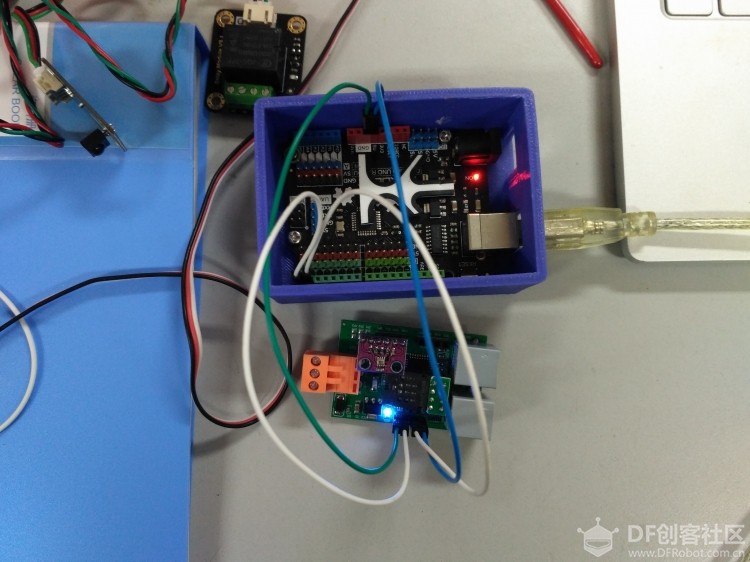

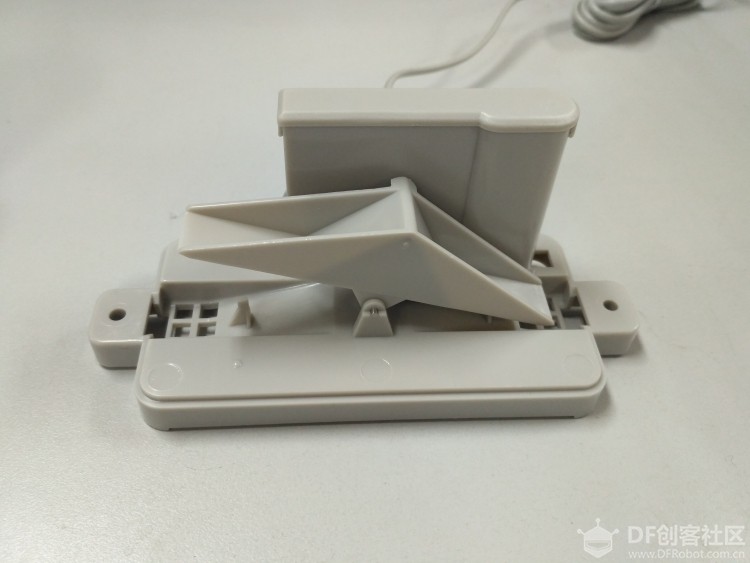

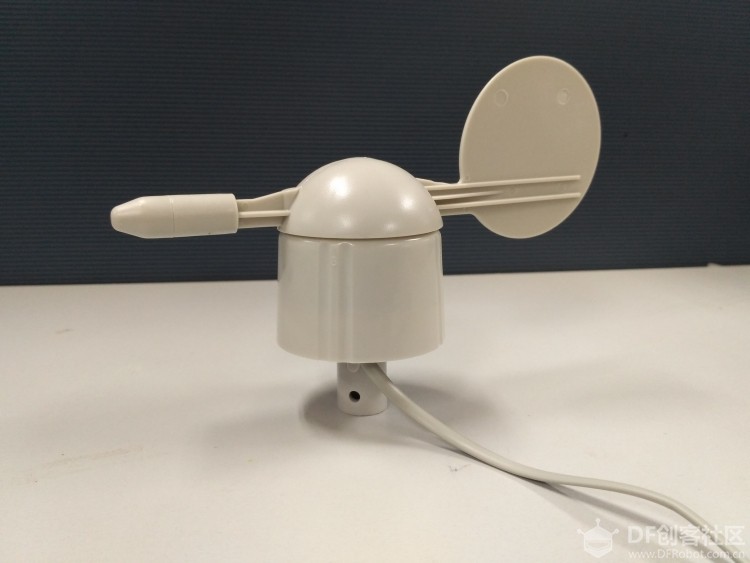

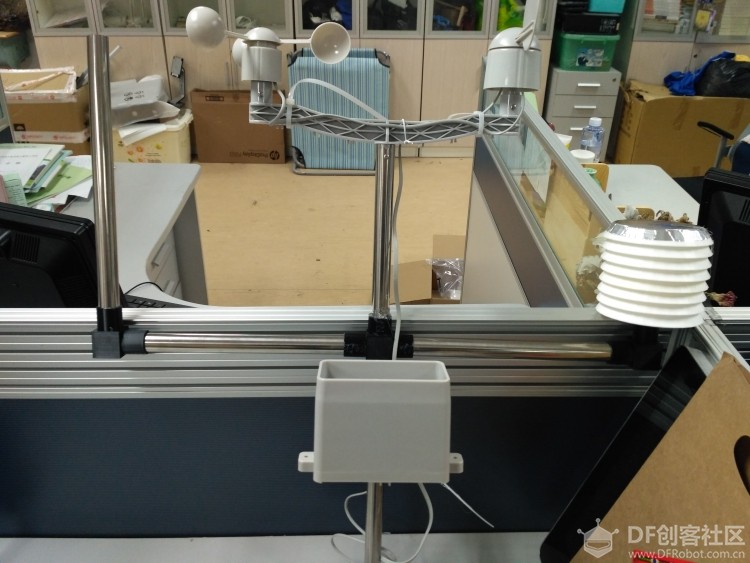

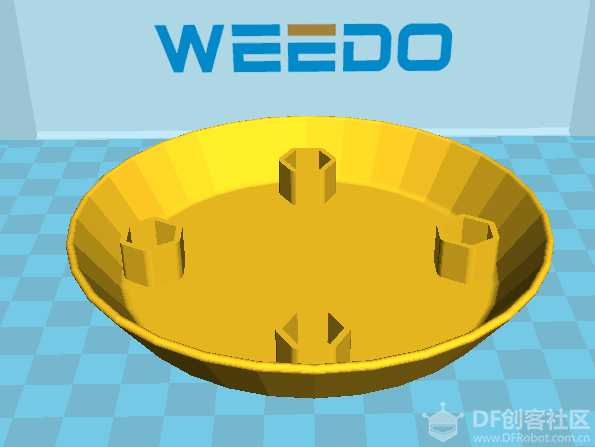

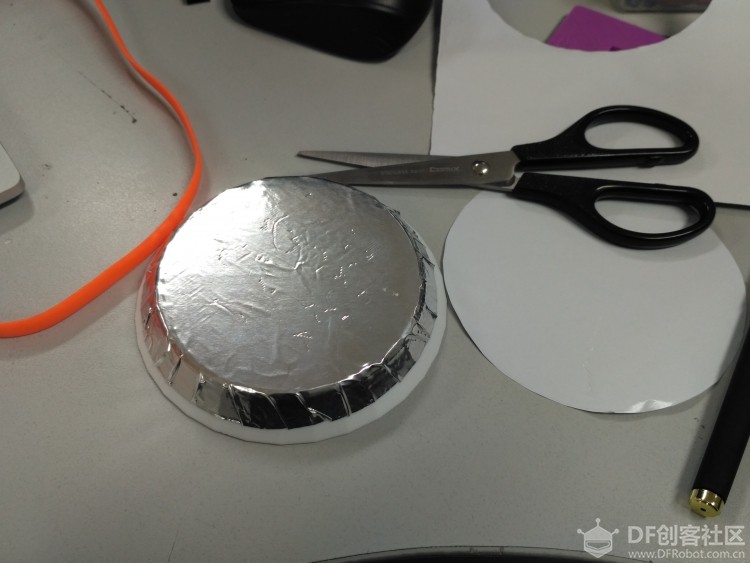

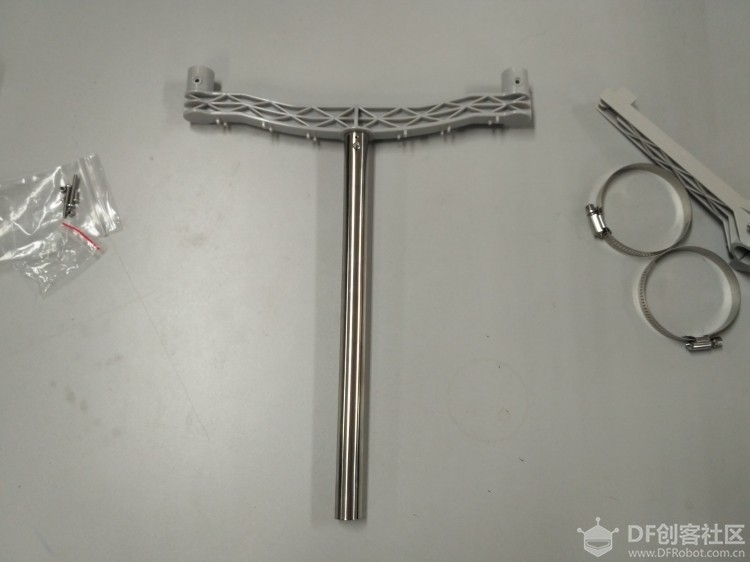

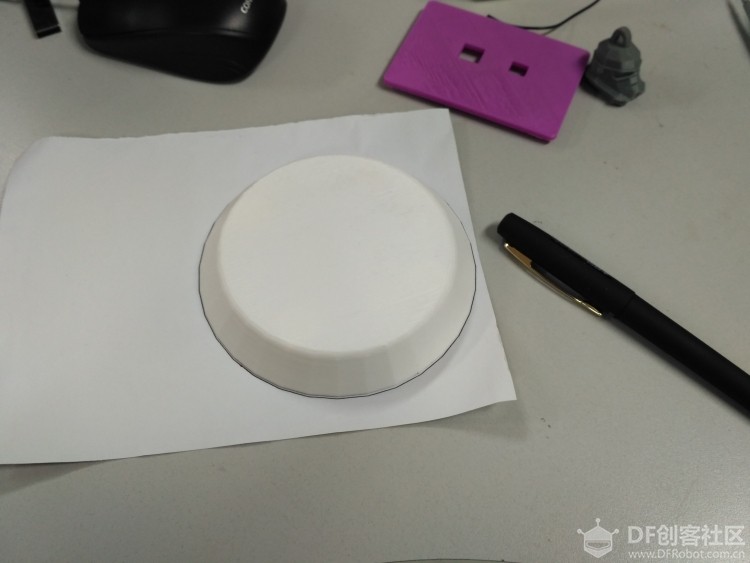

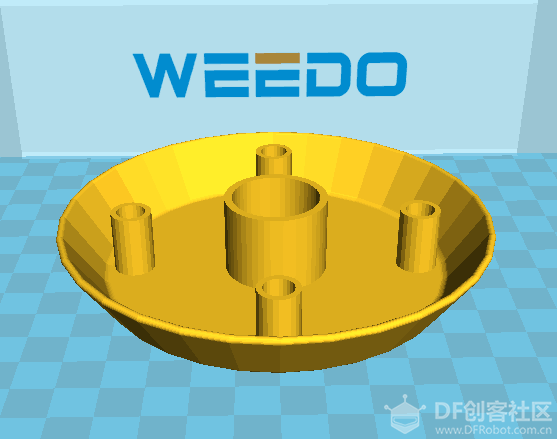

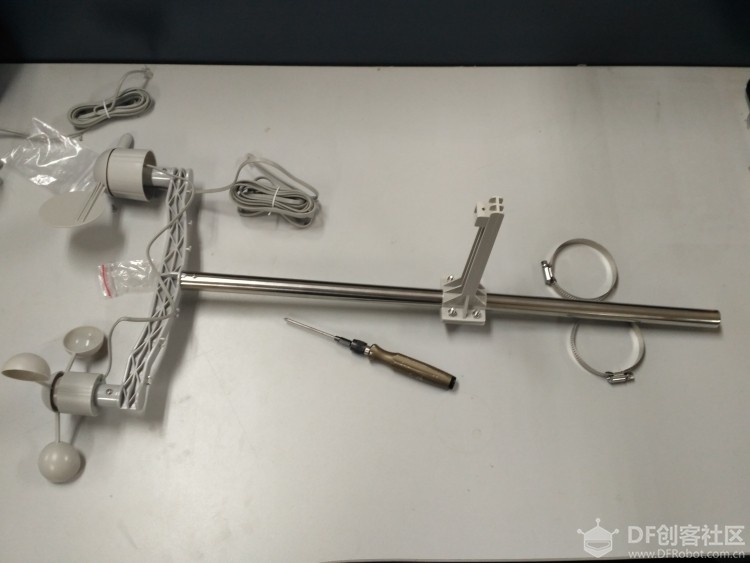

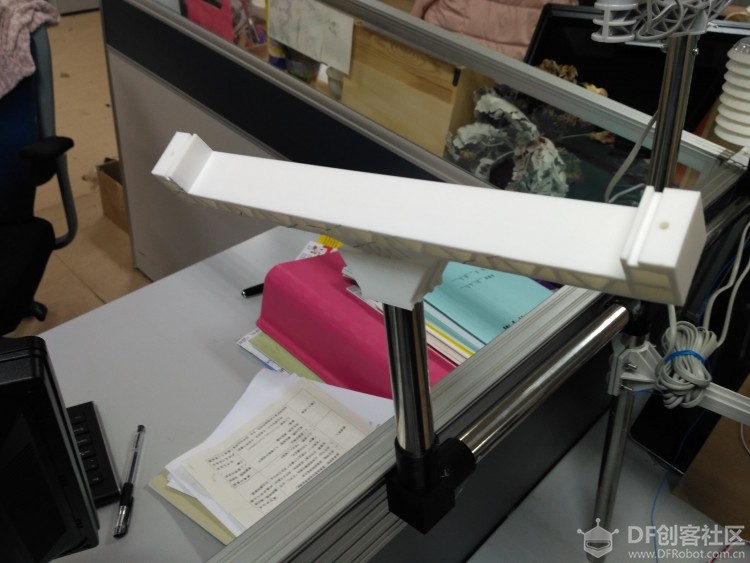

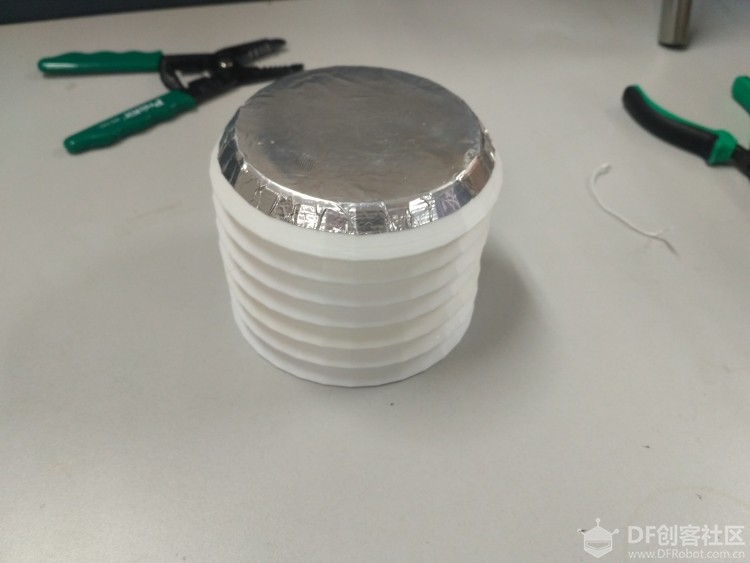

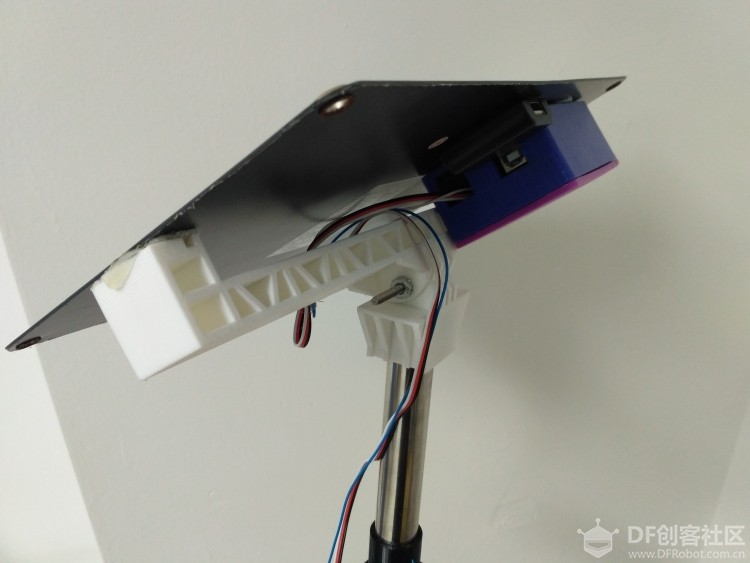

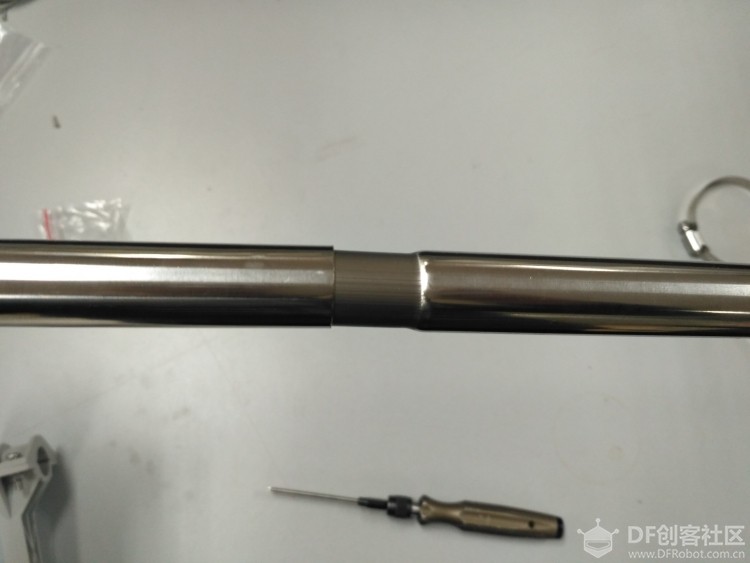

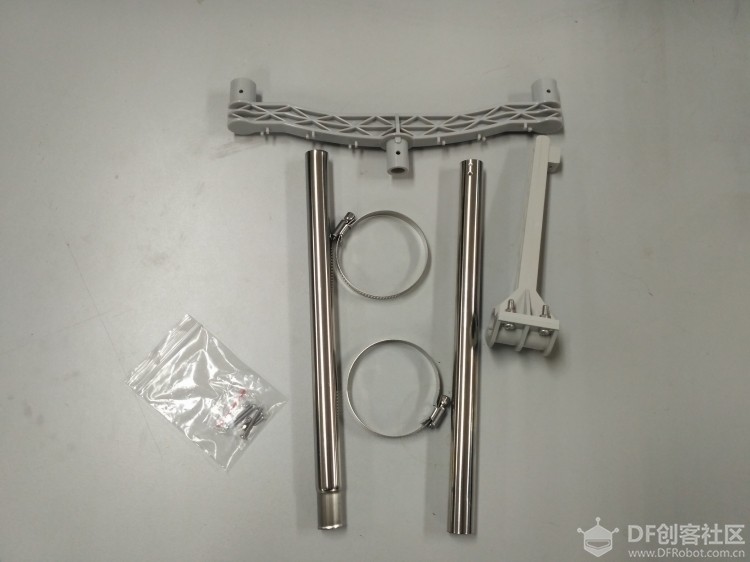

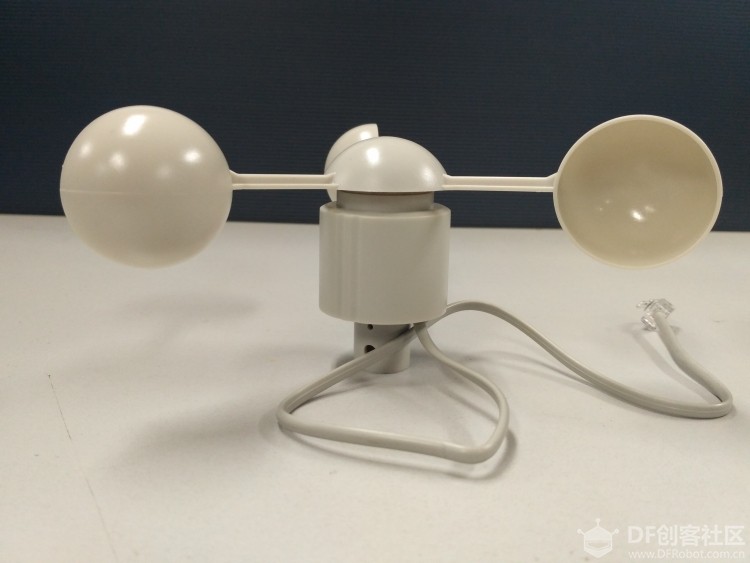

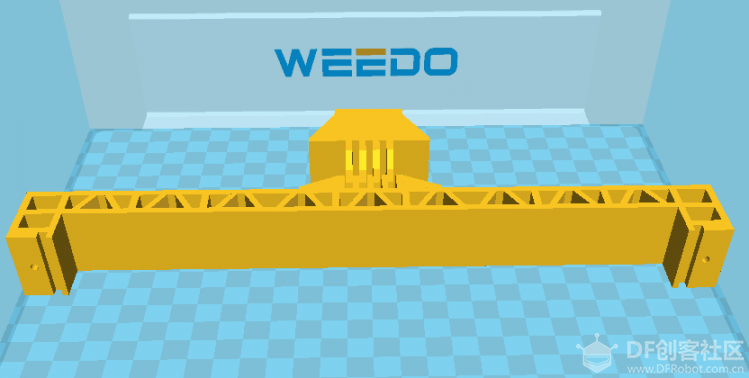

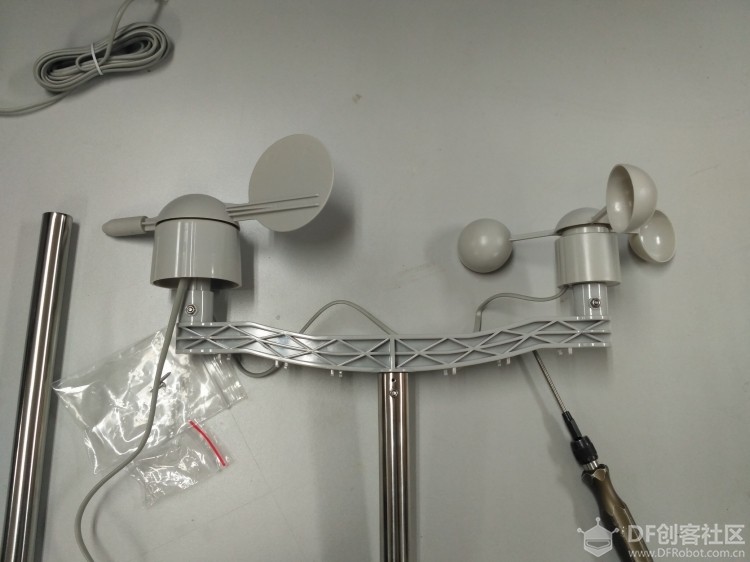

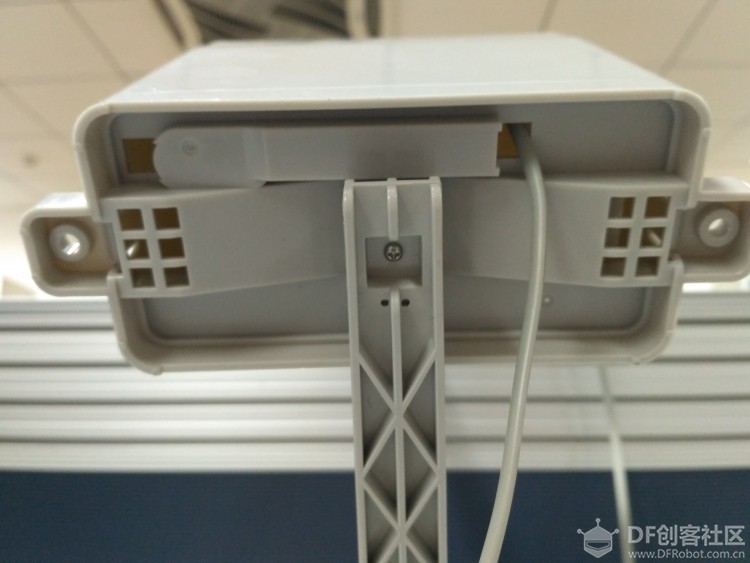

制作过程： 认识传感器 由于此次制作使用了DFrobot的APRS气象站套件，在制作上节省了很多的时间。让我们可以快速DIY一款气象站。而套件集成了雨量器、风速计、风向仪、温湿度和气压传感器，下面让我们一起来认识这些传感器吧。 雨量器 在没有拿到这款套件之前我一直很好奇，如何进行雨量的计算。拆完之后我总算明白如何进行降雨量的计算了。    支架安装        结构拓展 此时我们已经完成大部分传感器的安装。但是对于温湿度、气压以及主控。套件中并没有提供相应的安装结构件。于是我们对结构进行了拓展。  对于温湿度、气压及转接板，我们使用了3D打印的百叶箱安放。为了减少阳光照射产生的干扰，在百叶箱最上方粘贴了锡箔纸。     百叶箱一共8层，三种类型，其中顶盖和底板各一个，中间层6个，如图19，20,21所示。   支架拓展件 为了将百叶箱和主控以及太阳能电池板安装到气象站上，我们增加了如下所示的结构件。一个四通，两个2通，三根钢管30cm，其中一根分割为20cm 和10cm。            |
-
