STEM教育：动手打造家用空气质量监测仪 🌱

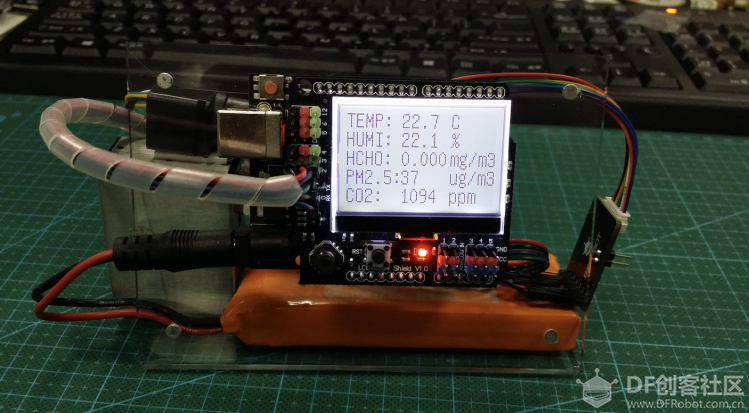

DIY室内空气质量监测仪

-DFRobot Grey

思路：

   以功能为主导，动手打造DIY气象监测仪

正文：

   随着城市工业化程度的提升，气候环境每况日下，越来越多的人开始关注健康问题。作为人们24小时，每时每刻，每分每秒，都离不开的空气，她的安全首当其冲。那么如何才能检测空气是否收到污染？哪些成分影响了我们的空气质量？这都是我们留给自身的课题。

   Arduino是时下最为流行的开源电子平台，它以上手简单，功能强大而著称。这种开发方式可以使人们更加关注其创意和实现本身，极大地缩短了开发周期。并且随着Arduino受众的增加，模块化的趋势也也越来越受人追捧，无需焊接，方便接插。

   今天我们打算利用Arduino平台，做一个室内空气质量检测仪。首先我们要知道，影响我们周边空气的因素有哪些？常见的污染源有两种：

   1. PM2.5：一种直径小于2.5微米的细颗粒物，平时漂浮于空气中。而人类肉眼看到的最小颗粒物是它的20倍，肉眼无法可见，致癌！

   2. 甲醛：一种无色气体，有特殊的刺激气味，常藏于新装修的房屋中，人体长期暴露在其中会增大癌症的发生率！

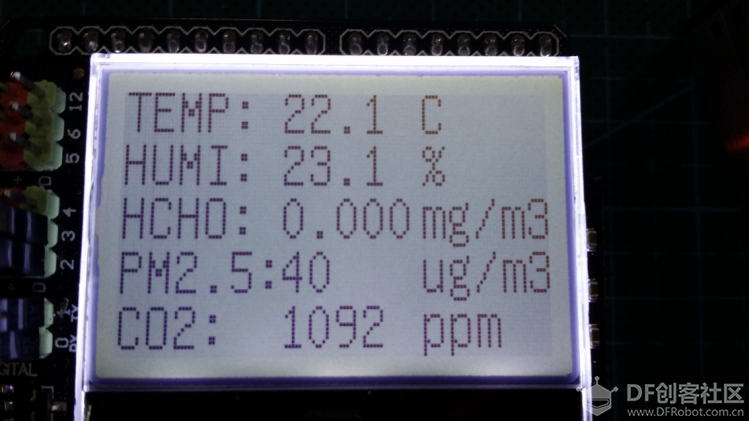

   除了上述两种污染源外，室内的温度，湿度还有二氧化碳浓度也对人体会有很大的影响。所以我们今天要做一个可以同时检测PM2.5、甲醛、温度、湿度、还有二氧化碳浓度的空气质量监测仪。

所需材料：

DFRduino UNO R3 x1
LCD12864 显示屏扩展板 x1
红外CO2二氧化碳传感器 (0-50000ppm) x1
Arduino空气质量监测仪 (PM2.5, 甲醛, 温湿度) x1
7.4V 2500MA 锂电池（带充放电保护板） x1
亚克力展示架 x1
杜邦线若干

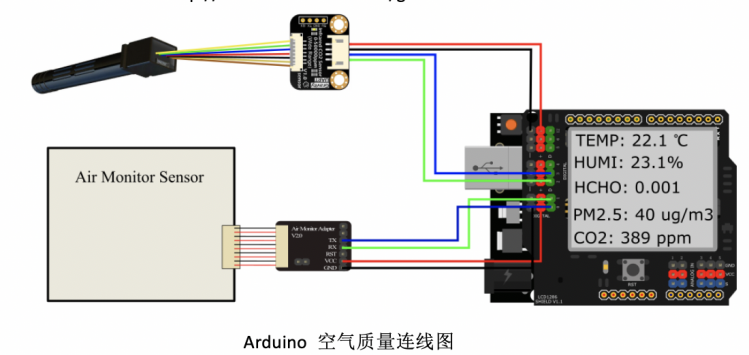

连接图：

具体步骤：

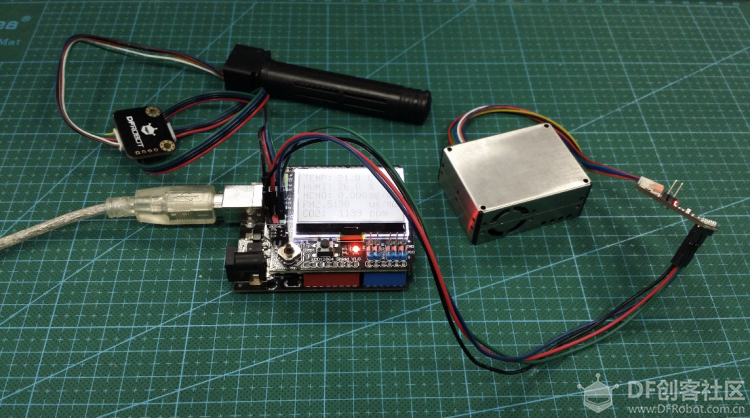

   由于监测仪将要同时检测5个参数变量，所以在传感器选型上尽量选择集成度高，精度准确的模块，本次选择了DFRobot的Air Quality Monitor和Infrared CO2 Sensor。

   DFRobot Air Quality Monitor内部集成激光PM2.5传感器和甲醛传感器，能够同时检测PM2.5、PM10、甲醛、温度和湿度多种变量。而Infrared CO2 Sensor 又可以检测空气中二氧化碳的浓度，并且具有高精度，大量程等特点。并且两个传感器模块都是串口通信，比模拟量的传感器更加精确，而且体积适中，集成度高。

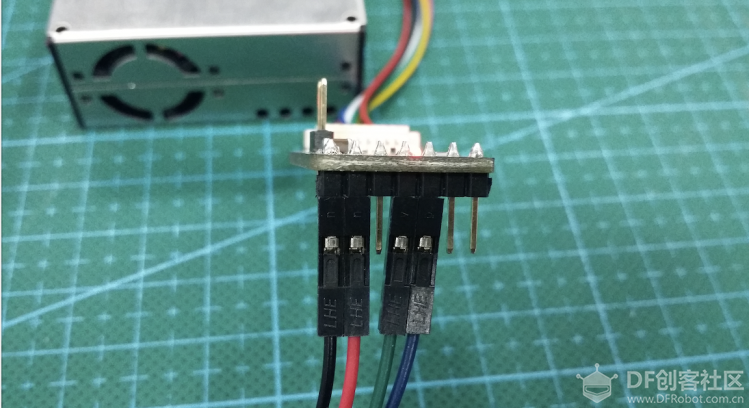

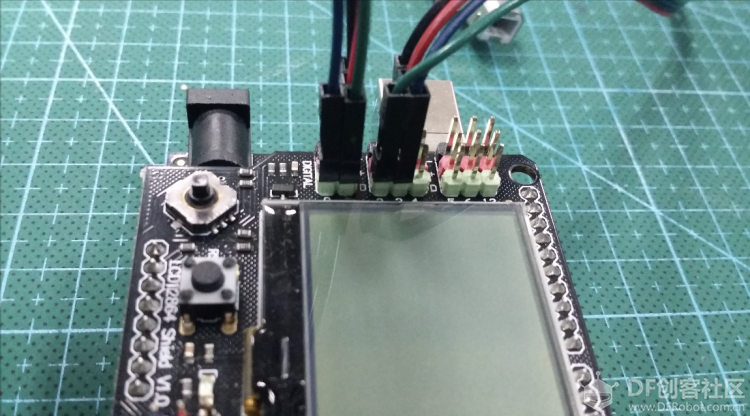

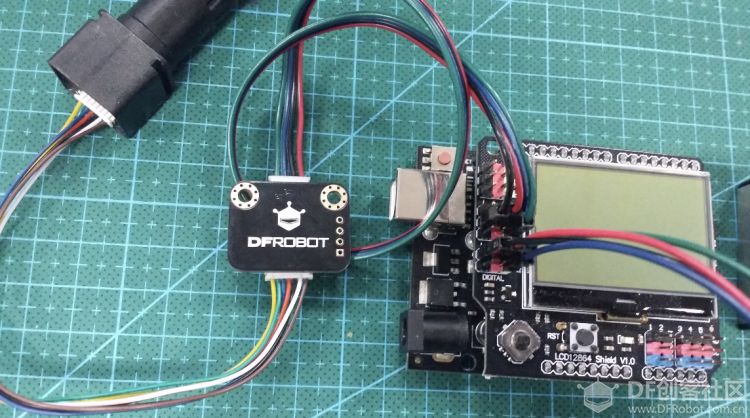

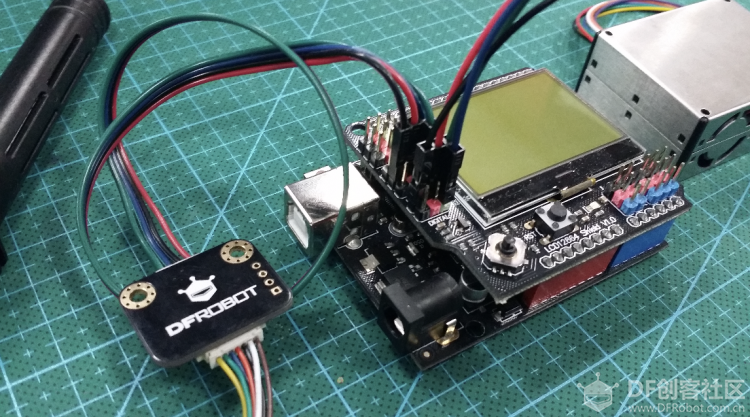

   按图接线，注意两个传感器都要用转接板来与Arduino相连接，注意转接板的正负管脚，以免出现短路现象。
