ESP8266固件更新教程：

一.准备工作：

1.将USB/TTL协议转换器插上电脑(通过USB数据线)，按照电脑的提示更新驱动，记住COM端口号。

USB/TTL协议转换器购买链接: https://www.dfrobot.com.cn/goods-811.html

ESP8266更新固件教程图1

2.把ESP8266模块“BOOT/UART”开关拨在“UART”，再把它插在WiFi Bee IO扩展板.

ESP8266模块购买链接:https://www.dfrobot.com.cn/goods-1121.html

WiFi Bee IO扩展板购买链接：https://www.dfrobot.com.cn/goods-1377.html

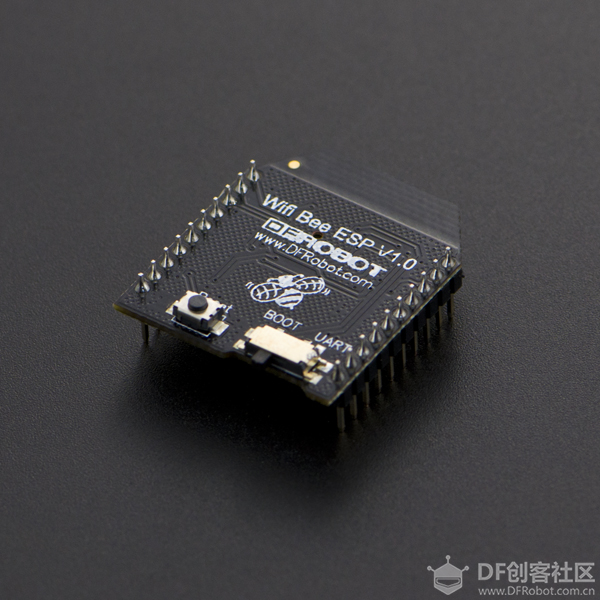

ESP8266模块图片：

ESP8266更新固件教程图2

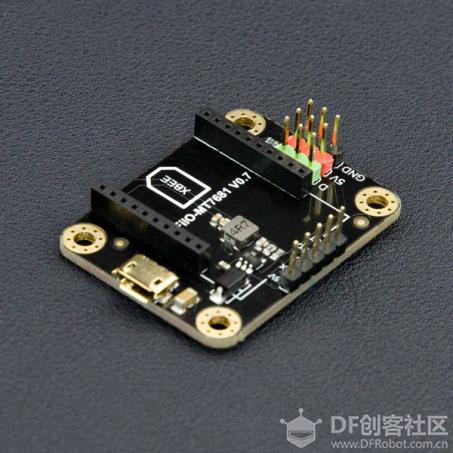

wifi bee IO扩展板图片：

ESP8266更新固件教程图3

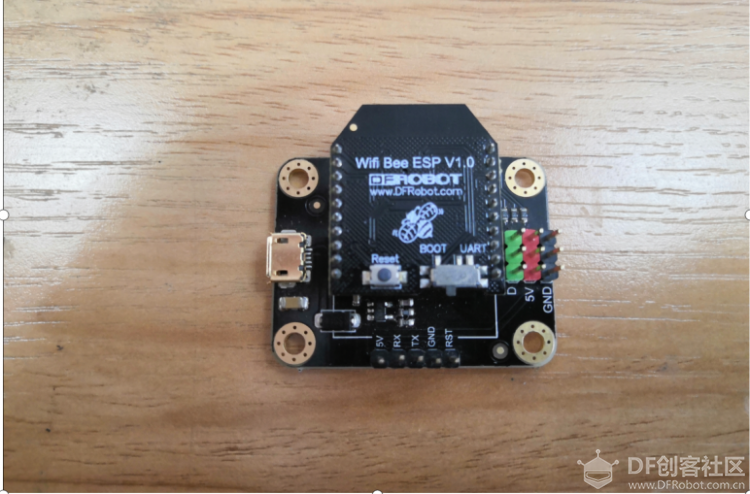

ESP8266插上WiFi Bee IO扩展板的正确方式：

ESP8266更新固件教程图4

3. 将USB/TTL协议转换器与插入了ESP8266的WiFi Bee IO扩展板相链接：

转换器：扩展板：

黄色线TX —— RX

红色线RX —— TX

绿色线GND —— GND

连接后的图片：

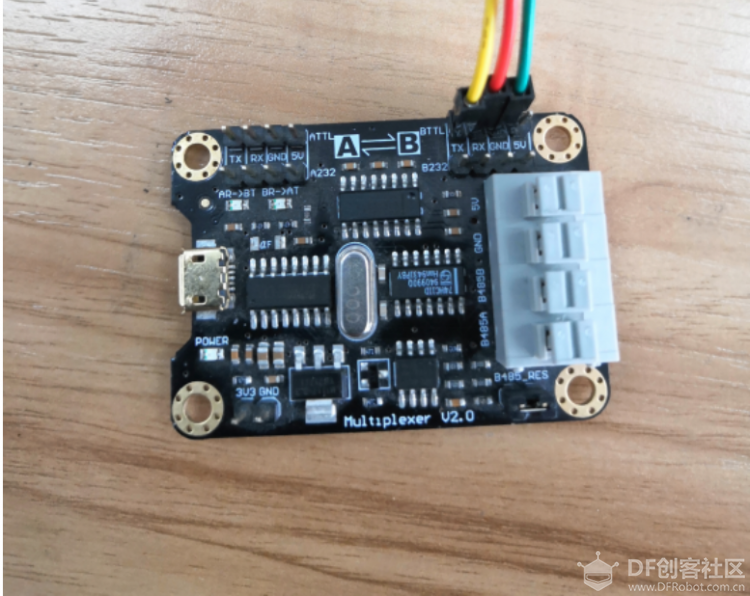

转换器：

ESP8266更新固件教程图5

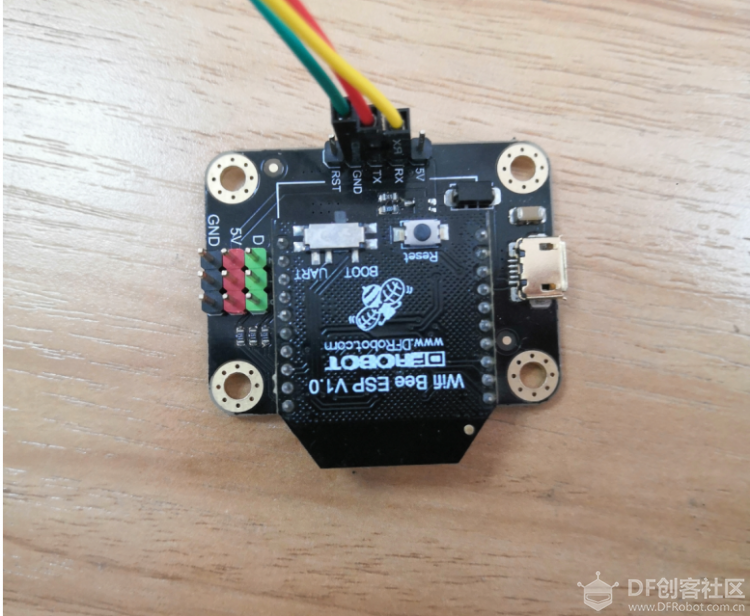

扩展板：

ESP8266更新固件教程图6

4.在官网里下载固件升级工具：https://www.espressif.com/support/download/other-tools

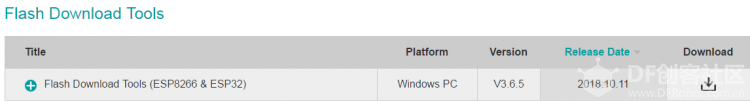

下拉选择Flash Download tools进行下载：

ESP8266更新固件教程图7

下载后进行解压操作（最好直接下载在桌面上，方便后续操作。）

5.在官网下载固件：https://www.espressif.com/zh-hans/products/hardware/esp8266ex/resources

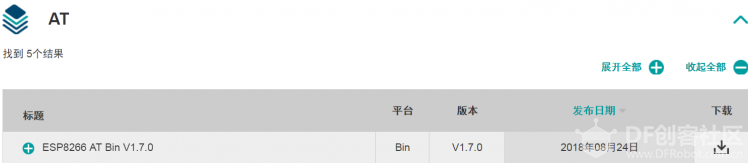

下拉选择AT，下载最新的版本：

ESP8266更新固件教程图8

下载后进行解压操作（同样可以放在桌面，方便后续操作）

6.打开下载好的固件升级工具和固件，准备开始下载。

二. 下载固件过程：

1.给ESP8266模块通上电。（通过数据线插到电脑上）

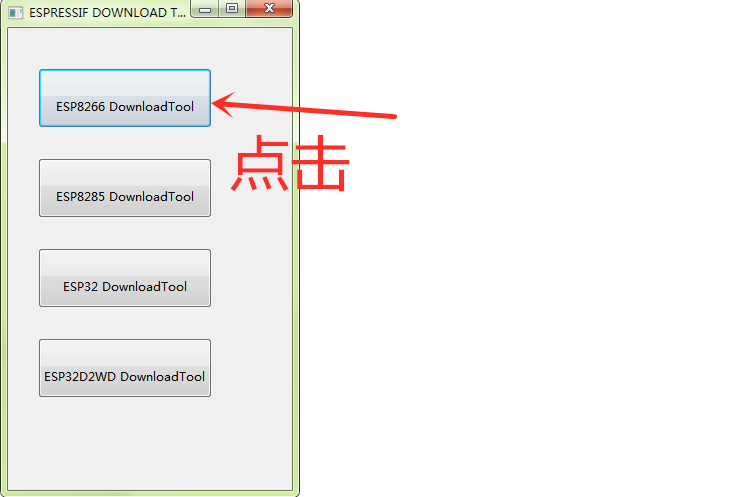

2.打开之前解压好的flash download tools文件夹，选择文件夹中的flash download tool.exe文件，打开后如图所示进行操作。

ESP8266更新固件教程图9

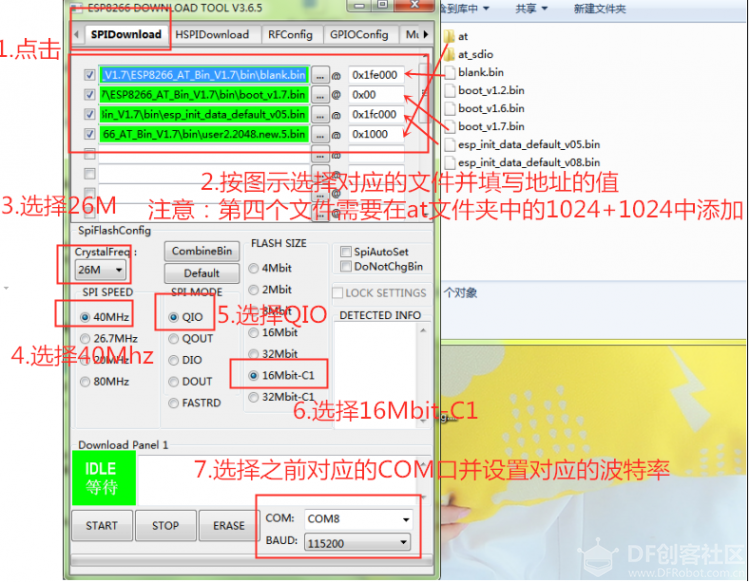

3.继续打开之前解压好的ESP8266_AT_BIN_V1.7文件夹。开始如下图所示进行操作：

ESP8266更新固件教程图10

4.开始烧写

（1）确认串口连接好，ESP8266模块通电后，点击START：

ESP8266更新固件教程图11

（2）开始下载：

ESP8266更新固件教程图12

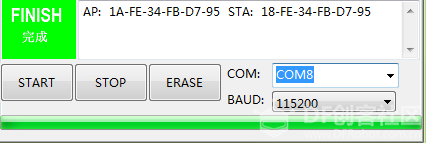

（3）下载完成，将esp8266模块断电。

ESP8266更新固件教程图13

三：测试功能是否正常：

1. 下载串口调试工具,链接：

链接：https://pan.baidu.com/s/116DvyClpRVCpmutH1BcGYQ

提取码：z0zl

同理下载到桌面上然后解压打开文件夹中的sscom5.13.exe文件进行操作。

2.将ESP8266模块“BOOT/UART”开关拨在“BOOT”处，重新给ESP8266模块通上电，打开串口调试工具。按照下图步骤开始进行调试。

ESP8266更新固件教程图14

3.如果失败，检查前面下载固件教程环节是否有错。改正后重新开始测试。
