动手制作Arduino饮料混合机 🍹 精准调制+语音提示

用Arduino制作一台饮料混合机器

2019-05-012.7万

hnyzcj

UID: 164

590文章

52粉丝

782获取喜欢

精华项目

AI 快速预览详细

本文介绍了如何使用Arduino制作一台饮料混合机器。该项目使用了DFRduino Mega2560 V3.0控制器、MEGA传感器扩展板、Speech Synthesizer Bee语音合成模块等多种硬件。用户可以设定三种饮料的含量，全程有语音提示。此外，还详细介绍了3D建模和电路连线的过程。最终效果是能够精确调制饮料，并在超量时进行语音提示。

之前用蠕动泵做过基于物联网的调酒机，但是结构简单，对于混合的比例不容易操控，于是做了一些改进，但是还是存在很多问题，效果如下。
视频展示：

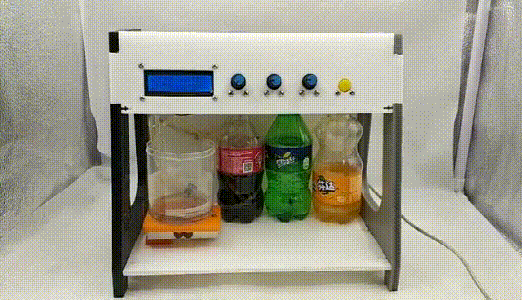

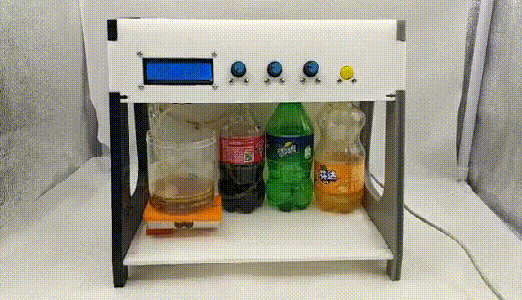

动图展示：

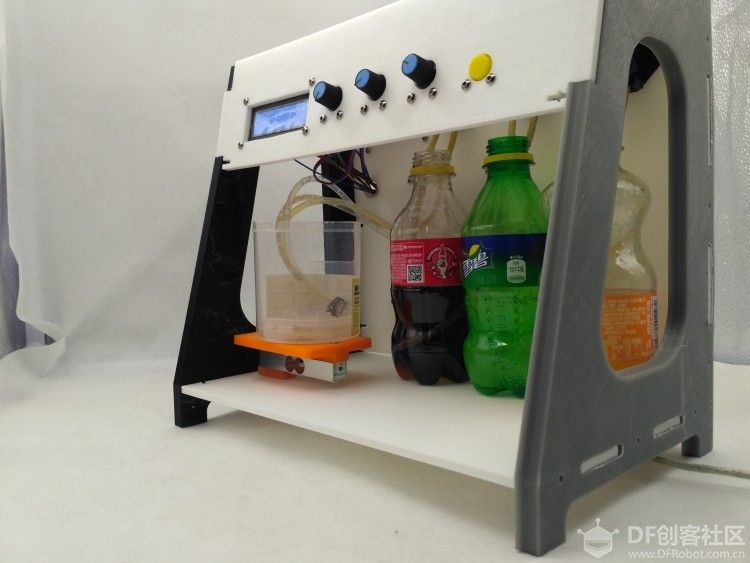

用Arduino制作一台饮料混合机器图1

设置比例

调制混合

混合完成

作品功能：
   1.使用者设定三种饮料的含量，调制混合饮料。
   2.全程语音提示，设定超量后，无法完成调制。

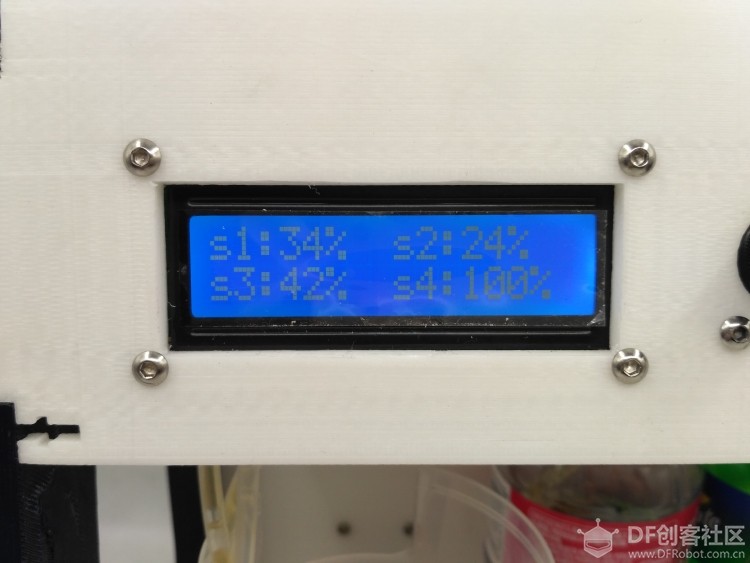

   3.混合后饮料称重，同步显示在LCD上。
   4.物联网上传，用于后续数据分析（未完成）

作品器材：
1.DFRduino Mega2560 V3.0控制器                      *1

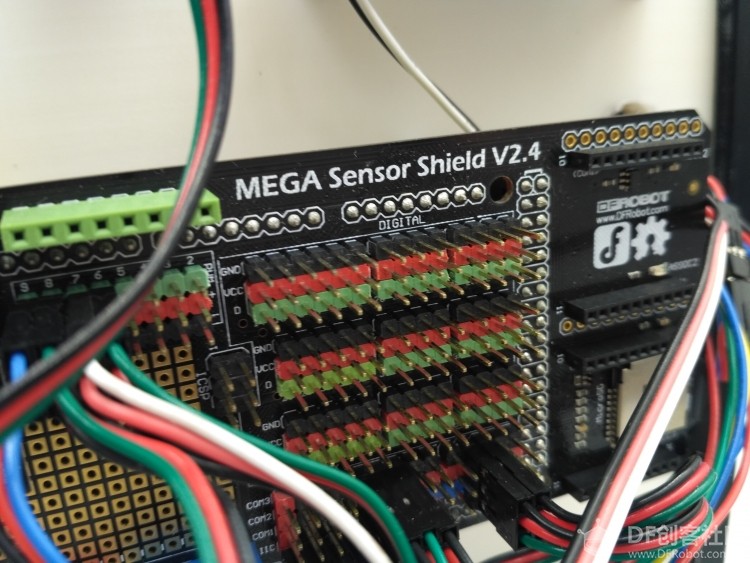

2.MEGA传感器扩展板 V2.4 (Arduino兼容)                *1
3.Speech Synthesizer Bee语音合成模块                   *1
4.重量传感器模块（电子称）                                  *1
5.Gravity: Digital Peristaltic Pump                         *3
6.I2C LCD1602液晶模块(兼容Arduino Gadgeteer) *1
7.波段开关模块 V1                                                 *3
8.数字大按钮模块黄色                                           *1
9.无源音箱小喇叭 (8Ω3W)                                     *1
10.M3*12扁头内六角螺丝 10套                               *1
11.M3*16扁头内六角螺丝 10套                               *1
12.M3*20扁头内六角螺丝 10套                               *1
13.M3*20六角铜柱（带螺丝、螺帽）10套             *1
14.7.4V 2500MA 锂电池（带充放电保护板）       *1
15.7.4V锂电池充电器                                              *1
16.舵机延长线150mm                                           *3

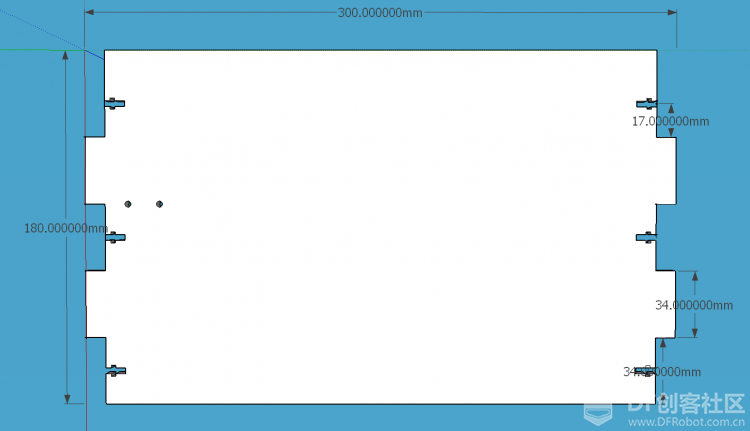

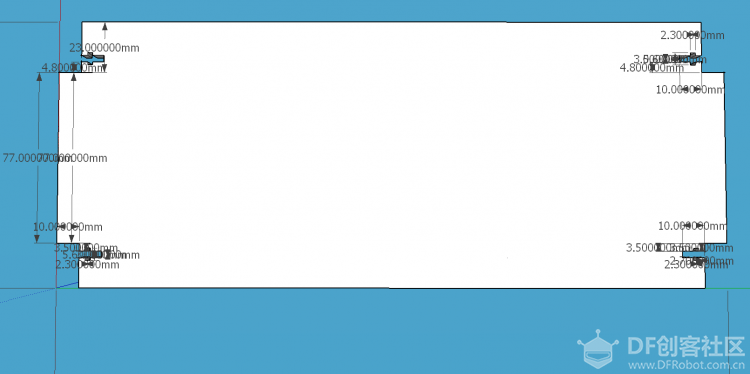

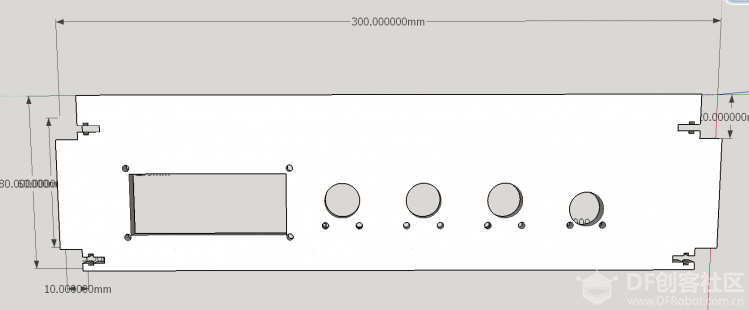

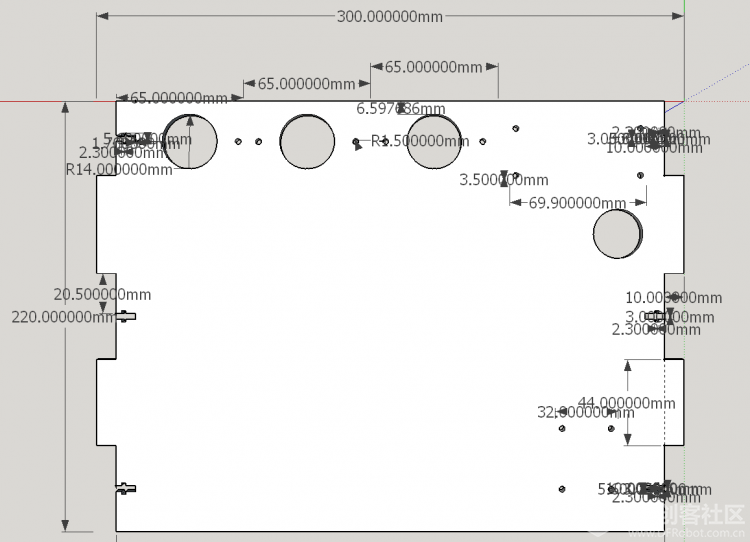

3D建模：

   分别正确测量相关电子器件尺寸，并记录，注意这次建模的关键，否则后续的麻烦事很多。

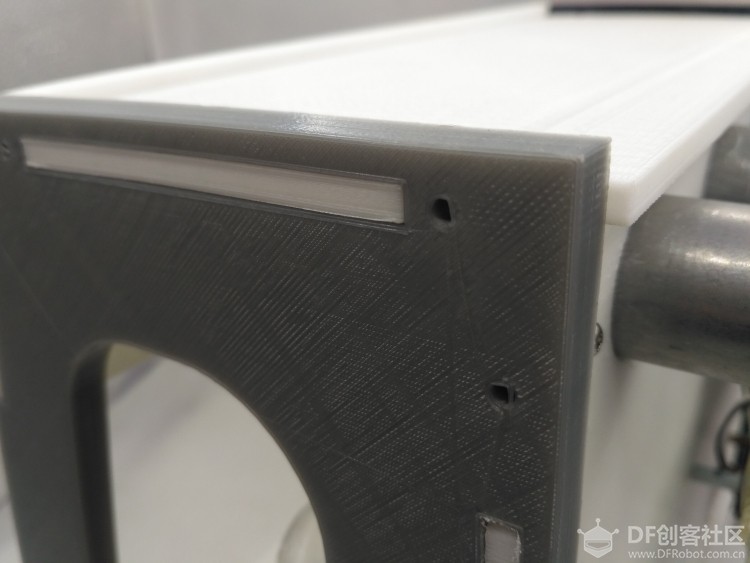

   此次模型结构件，采用榫卯结构的插接方式。

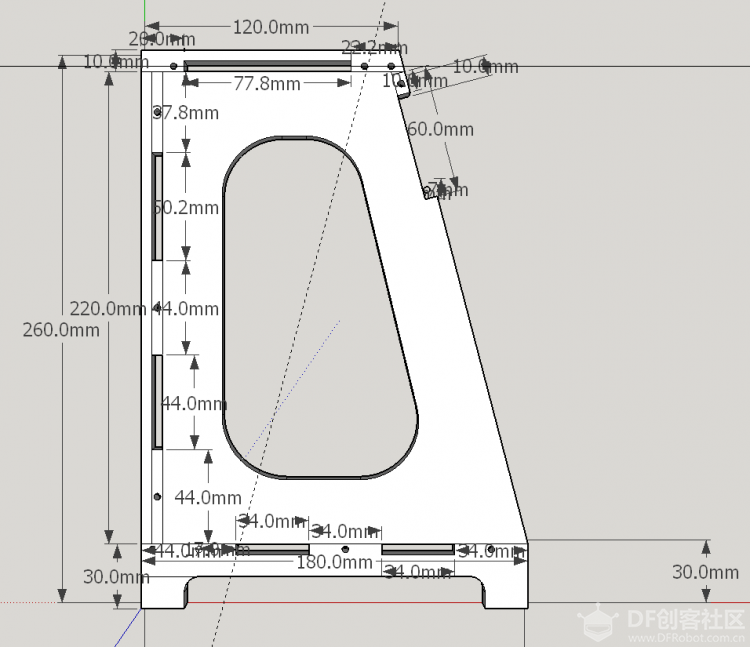

用Arduino制作一台饮料混合机器图4
