用Sparrow 微控制器制作便携式心率测量仪
2019-05-061.9万
精华项目
AI 快速预览详细
本文介绍了如何使用Sparrow 微控制器制作便携式心率测量仪。该项目包括心率传感器、I2C LCD1602液晶模块等组件，可以测量心率并在LCD上显示。系统根据心率值给出红、蓝、绿三种颜色的提示信息。通过3D建模和电路连接，最终完成设备的安装和测试。适合STEM教育和DIY爱好者。
|

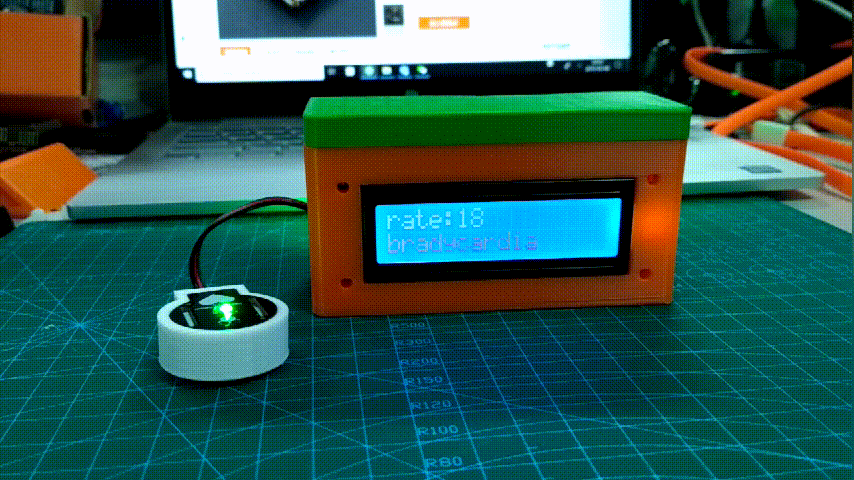

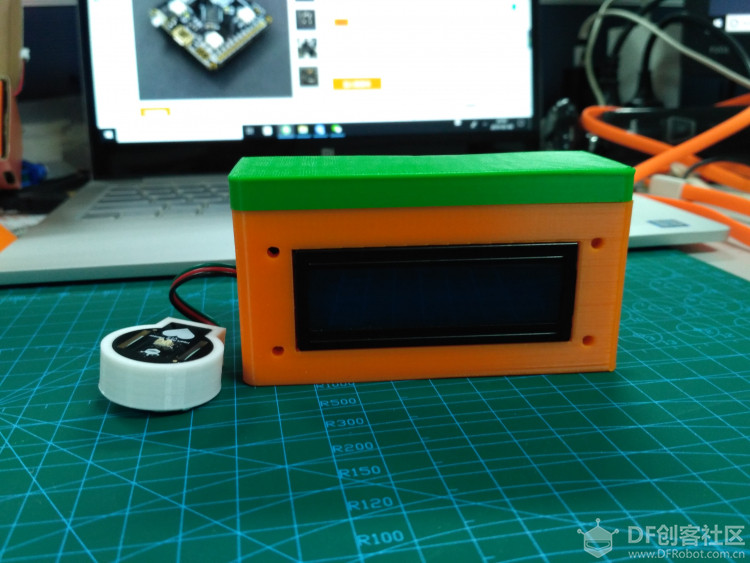

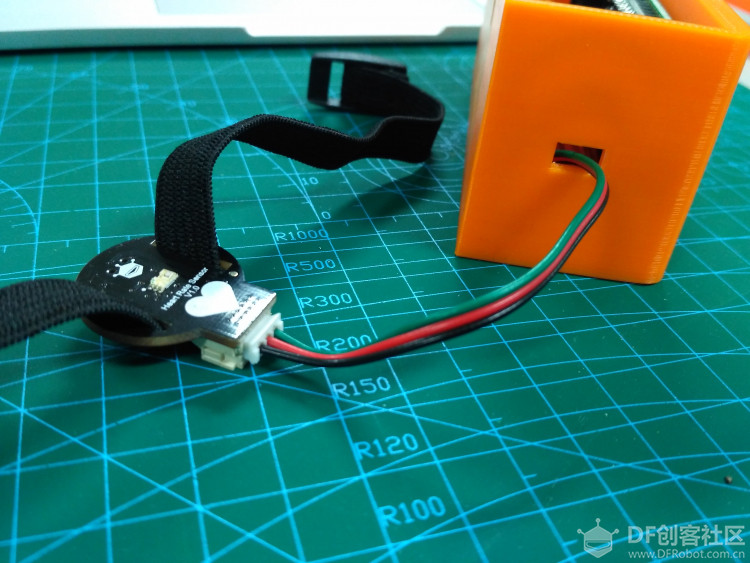

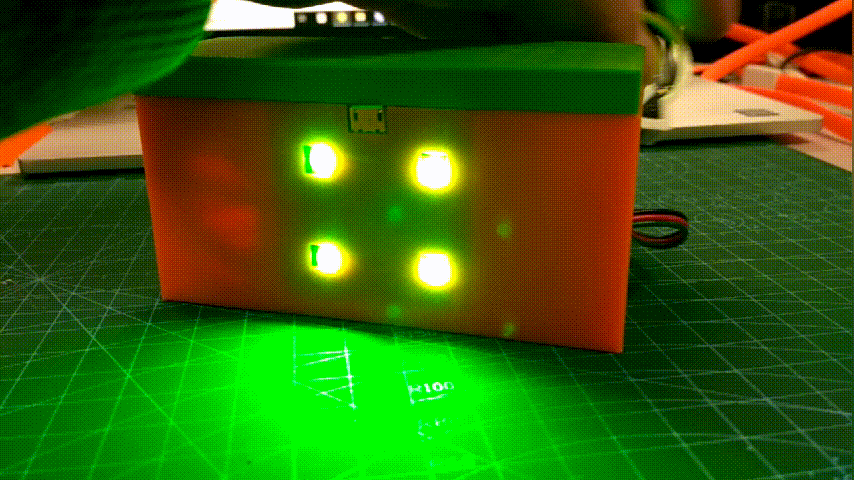

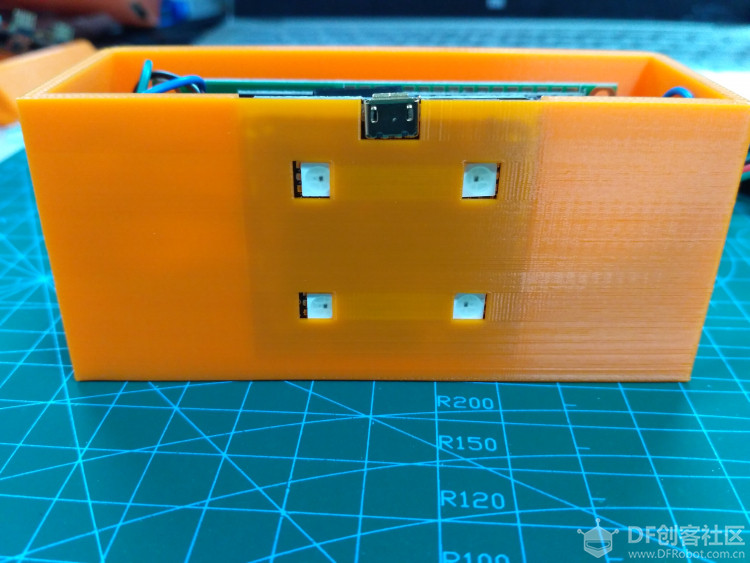

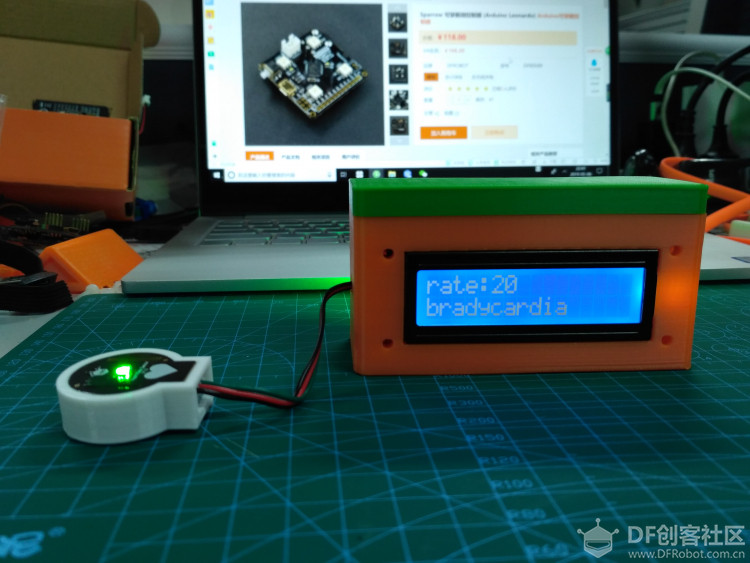

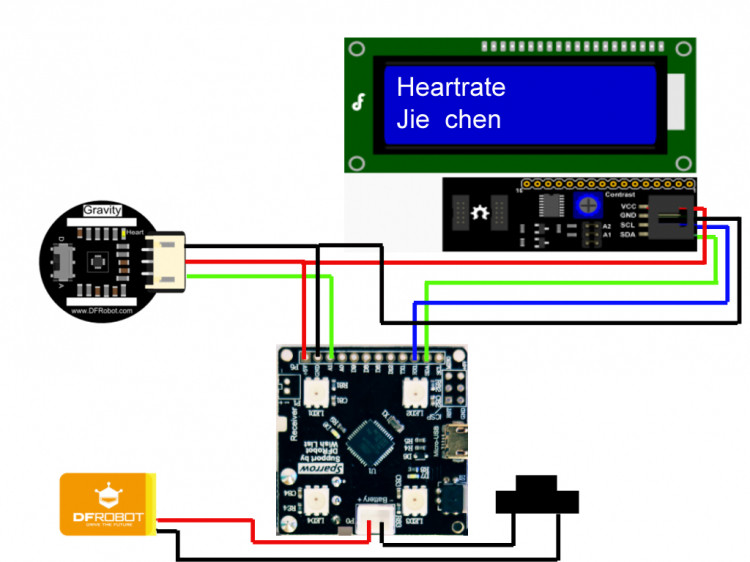

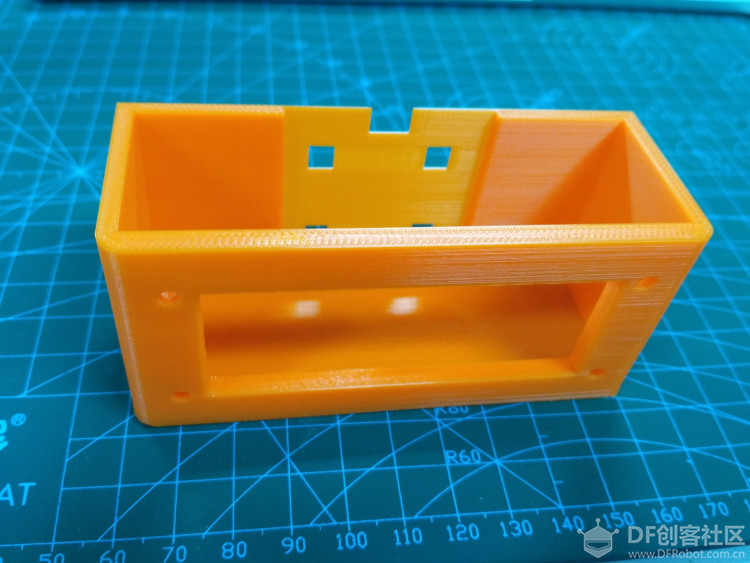

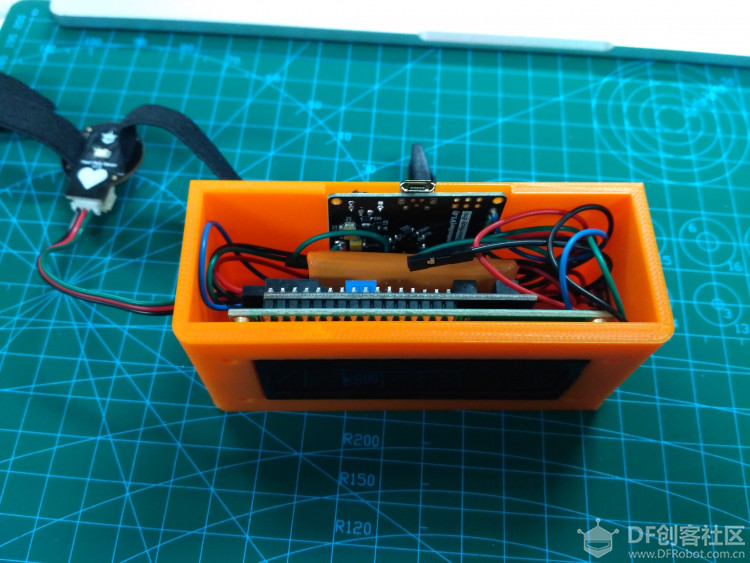

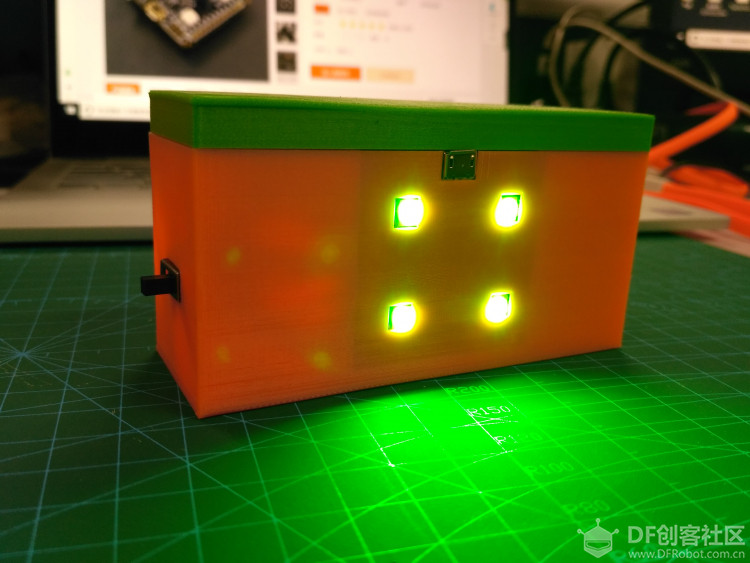

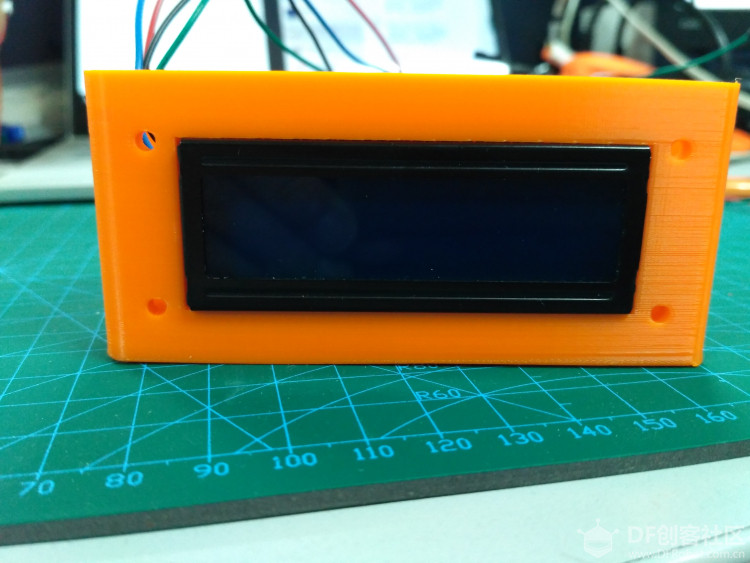

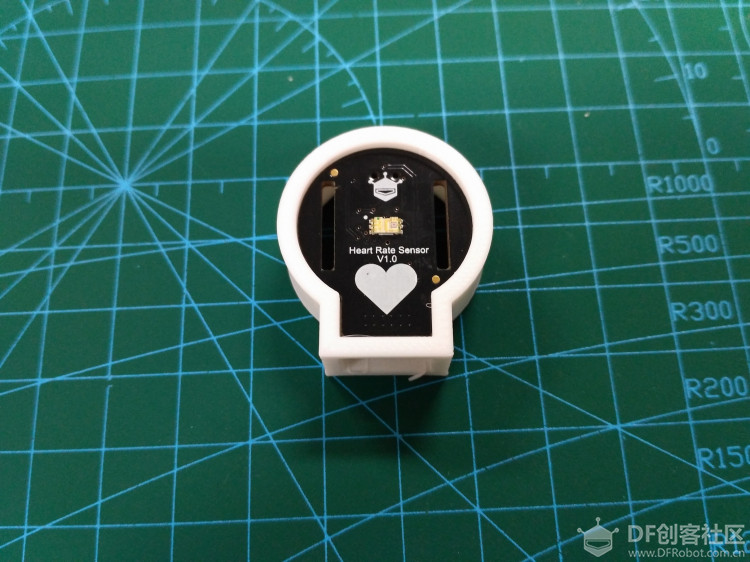

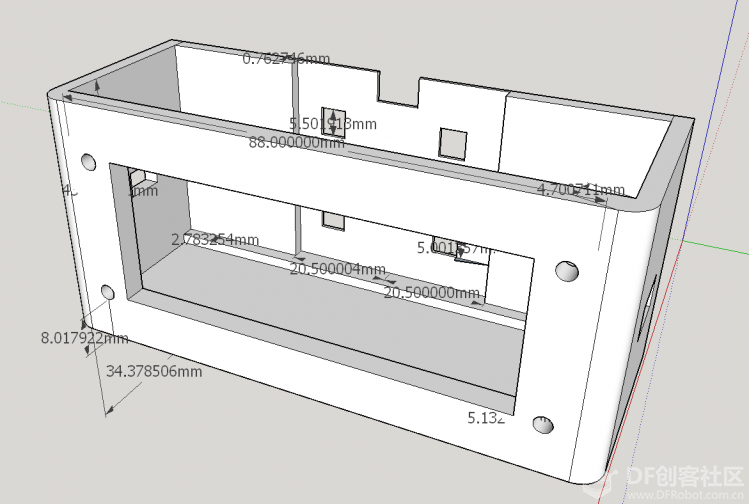

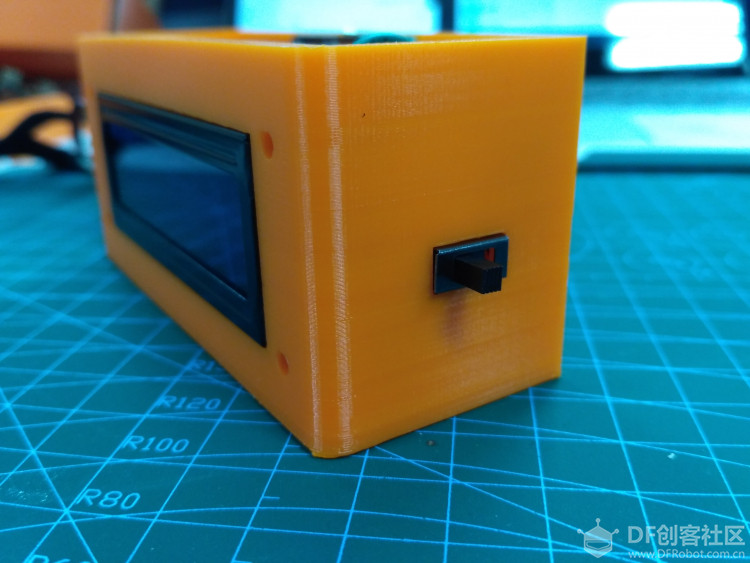

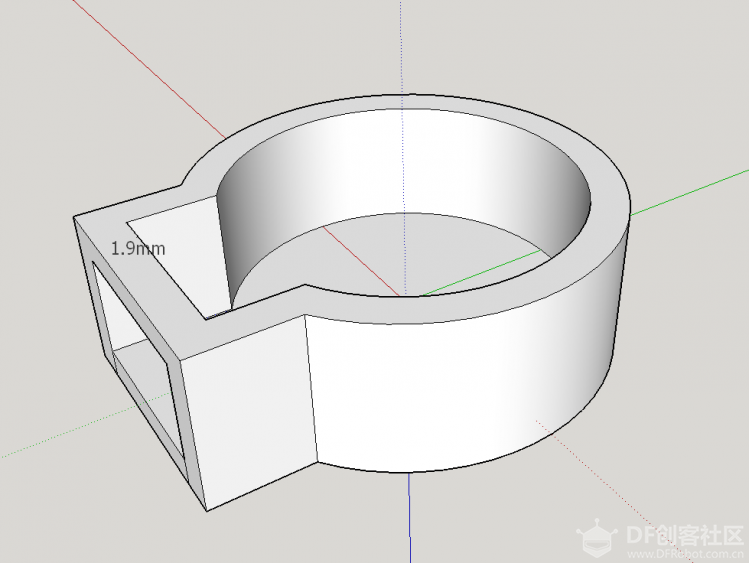

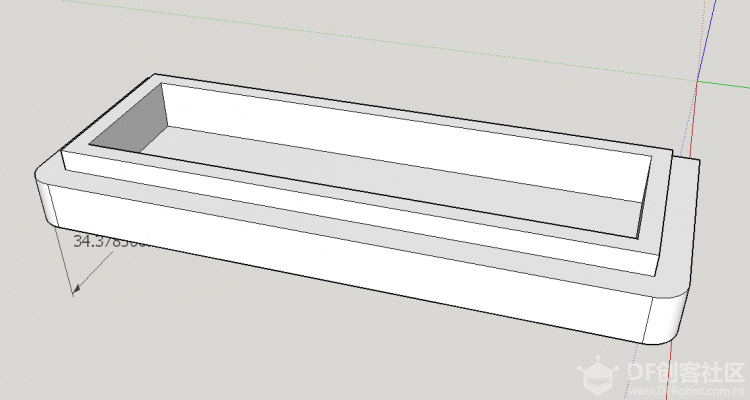

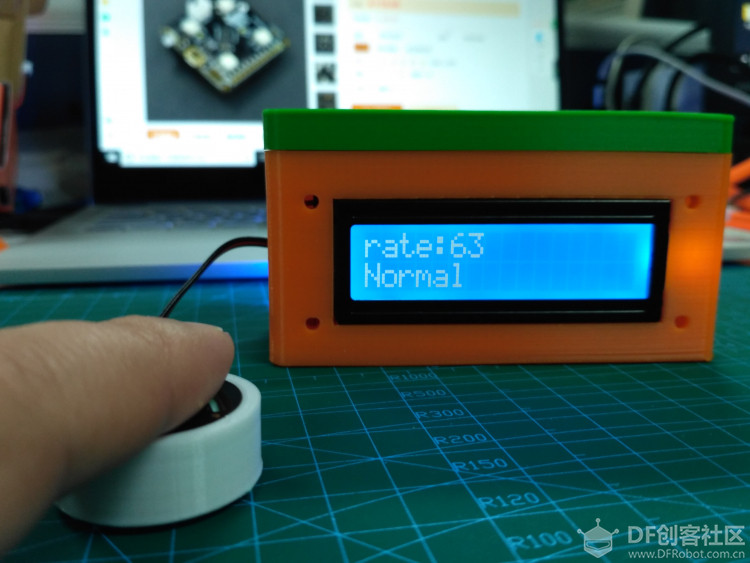

社区源代码出了块Sparrow 微控制器，本着“尝百草，玩遍控制板”的精神，我试用了Sparrow 微控制器来做一个便携式心率测量仪。    功能及特点 1. 测量心率值，显示在LCD上。 2. 根据不同的心率值，系统给出提示信息，并以红（大于100）、蓝（60-100）、绿（小于60）颜色显示。 3. 手指肚放在检测区即可轻松测出心率。 作品器材 2. 心率传感器 4. 3.7V电池 5. 拨码开关 制作过程 3D建模 测量各电子部件尺寸，为所有部件设计一个盒子，如下图所示。    电路连接  代码编写 本次代码编写用到了库DFRobot_Heartrate-master和Adafruit_NeoPixel-master。具体代码见附件 设备安装        上电测试        |
-
-
1.08 KB, 下载次数: 27
售价: 2 创造力 [记录]
代码
-
-
18.01 KB, 下载次数: 12
售价: 2 创造力 [记录]
模型
