【DinoRobot】造一个美队的LED电子护盾Shield

【漫威创客作品系列】
【钢铁侠MK6方舟反应堆】https://mc.dfrobot.com.cn/thread-276023-1-1.html

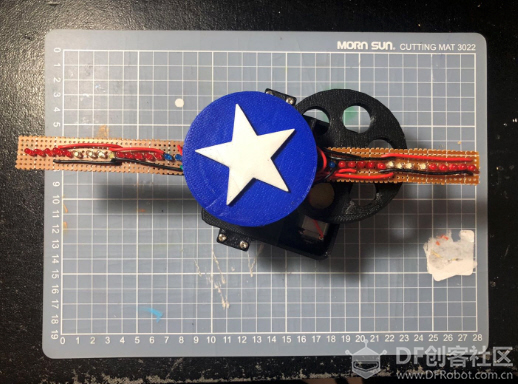

【每周挑战】造物_造一个美队的LED电子护盾Shield图1

GET THIS MAN A SHIELD:
【每周挑战】造物_造一个美队的LED电子护盾Shield图14

这周挑战我们又做了一个漫威(Marvel)迷应该做的东西，美队的护盾。
这个不是普通的盾，是一个会旋转电子LED盾。

【每周挑战】造物_造一个美队的LED电子护盾Shield图3

我们只需要用到1个小黄电机控制LED叶片旋转即可。如动画所示。
本项目是不需要Arduino 不需要Arduino 不需要Arduino，重要的东西打三次。
（不过焊接的工作一点都不少）。

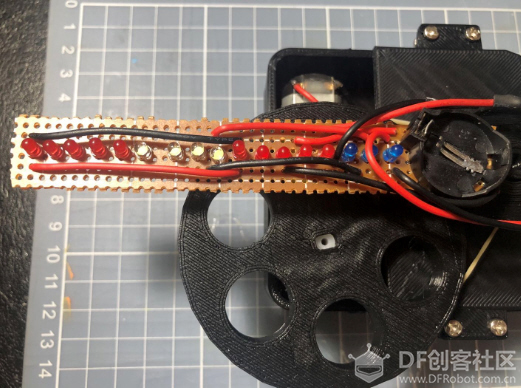

【每周挑战】造物_造一个美队的LED电子护盾Shield图4

这设计很有趣，根据美盾的经典设计，其实你可以看出有三个颜色
红白蓝色，这都是LED灯常用的颜色。
由于我的3D打印机只能打出150X150MM的大小，所以不可以打出全盾
那么我就采用旋转LED的方法也制作。

那么这次的【每周挑战】我们就来做LED+电机的作品吧。

这个项目不需要ARDUINO板子，以下是需要的材料

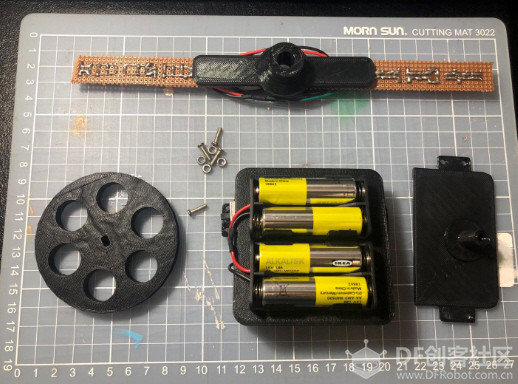

【每周挑战】造物_造一个美队的LED电子护盾Shield图5

与以往的风格一样，这个装置用到材料简单，只需要3D打印件、会基本电路就可以安装了。
材料如下：

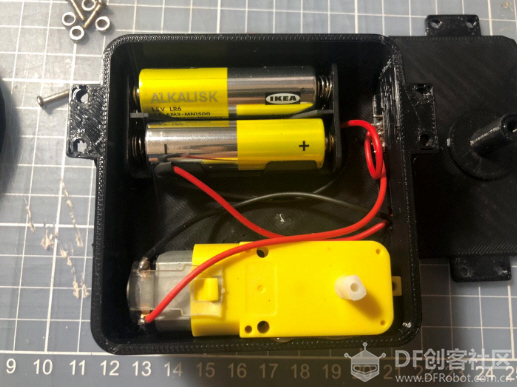

(1) 6个 1.5V的电池与电池盒，用来给小黄电机供电
(2)1个万用电路板（洞洞板）
(3)1个小黄电机，一个普通橡筋
(4)1大堆LED灯，有红色，白色与蓝色。
(5)电焊铁，电线及热融胶枪
(6)小型开关1个,一个用来打开电子。

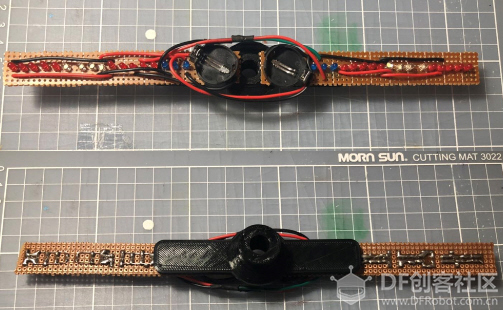

(7)2个扭扣电池，2个扭扣电池的盒子
(8) 其它就是用3D打印机打印。
(9)4组 M3X10的螺丝与螺母。

材料真不多，经过训练的小学生都能做这个小型装置。

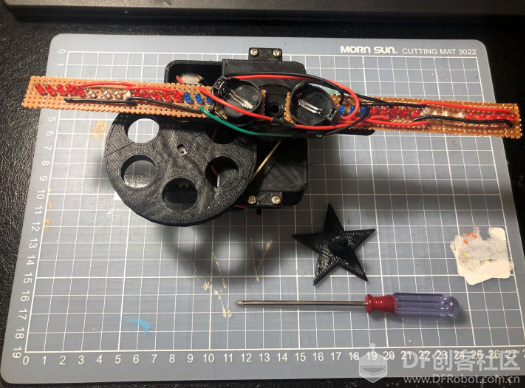

第1步，在3DSMAX设计整个护盾的机械部分，分三个部分，电池电机盒子，转动叶片，大转盘。
小黄电机（减速电机）带动大转盘转动，通过橡筋，带动转动叶片高速转动，叶片上有LED灯一直亮着。
这样就搞定了。如下图所示。



电子电路图如下图所示。（其实不复杂，主要就是电机转动。

第2步，在3DSMAX将不同颜色不同部分的组件分别排版，为了第几步的打印。

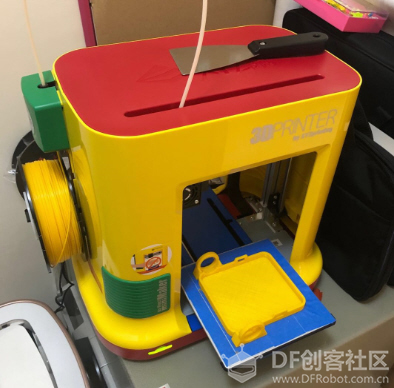

【每周挑战】造物_造一个美队的LED电子护盾Shield图7
