迷你廉价版树莓派魔镜
2019-05-277429
AI 快速预览详细

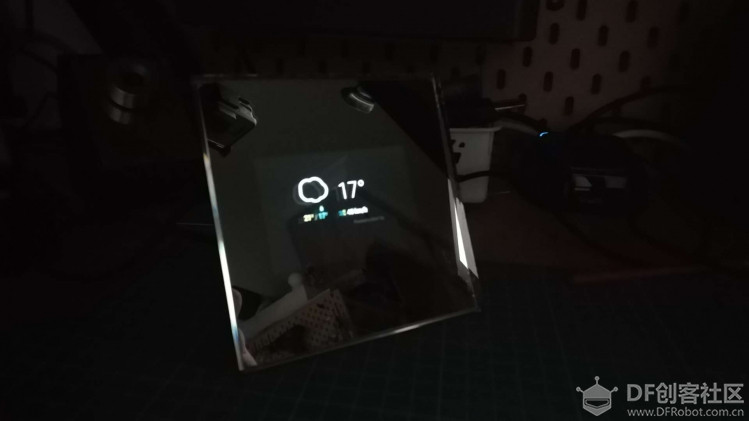

本文介绍了如何使用树莓派ZeroW和3.5寸LCD屏制作迷你廉价版魔镜。所需材料包括树莓派ZeroW、3.5寸LCD屏、原子镜、HDMI转接头等。制作流程包括3D打印外壳、打磨和喷涂、焊接电路、烧录系统和魔镜程序、总装等步骤。最终效果是一个低成本且功能齐全的魔镜。
|

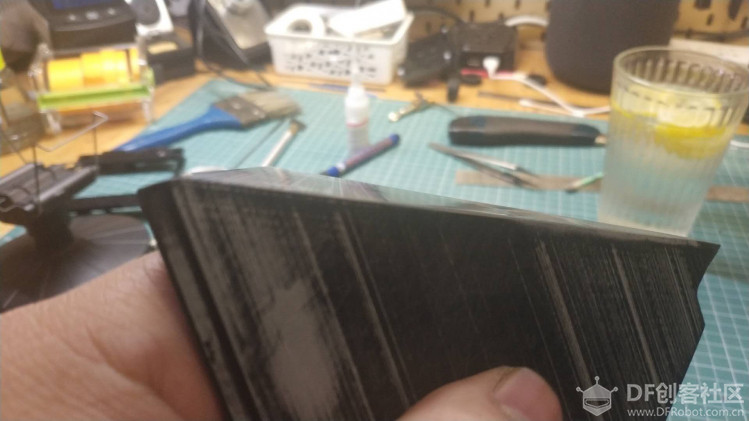

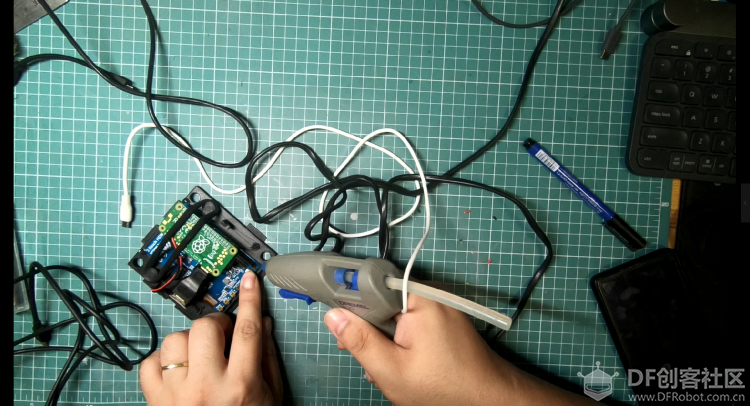

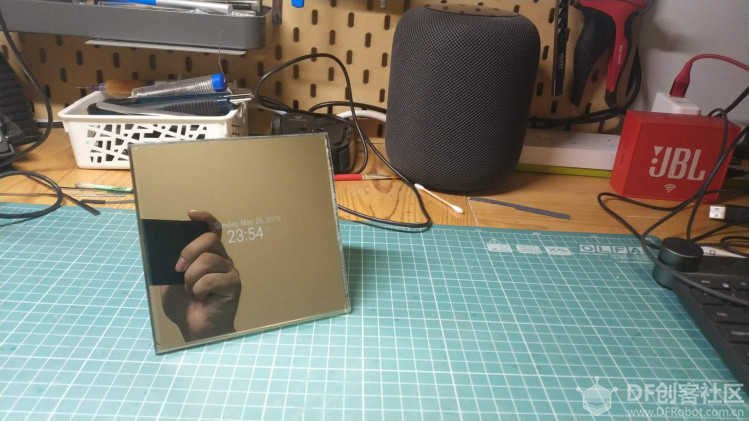

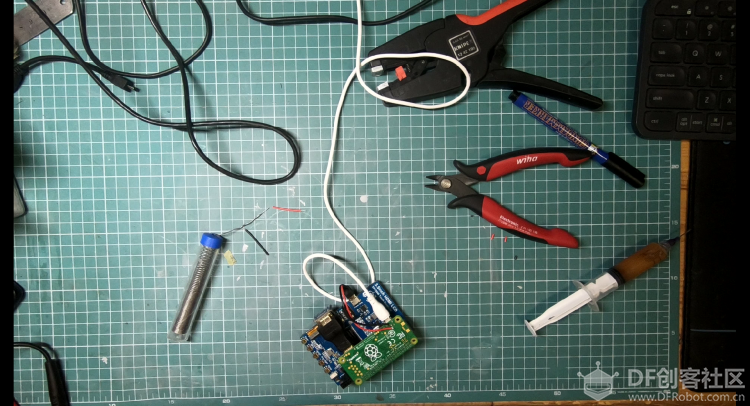

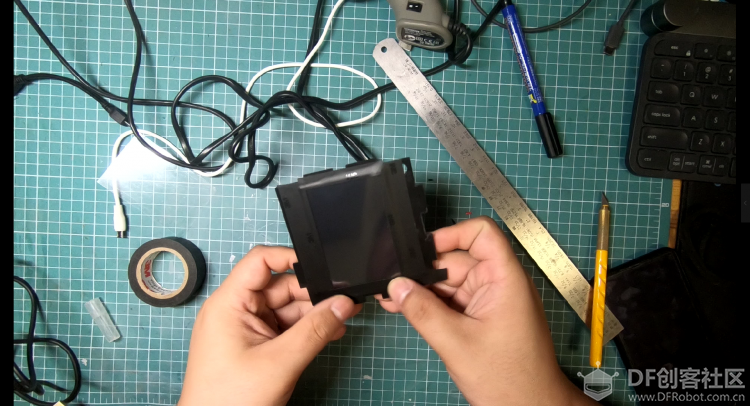

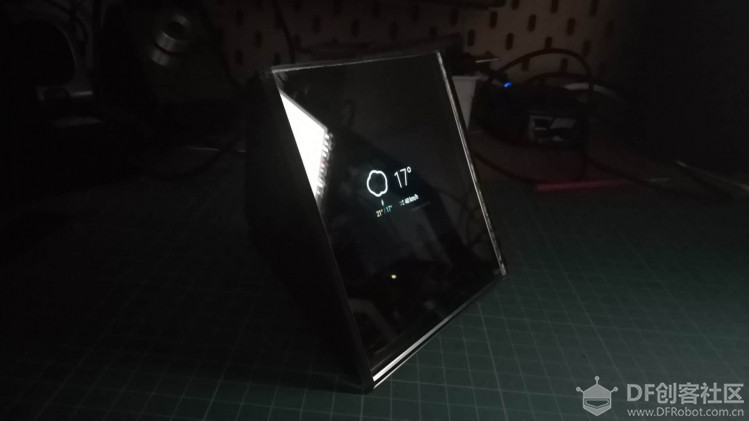

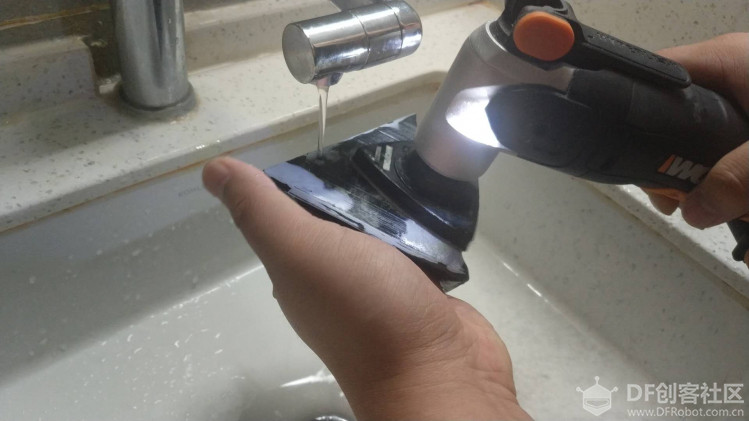

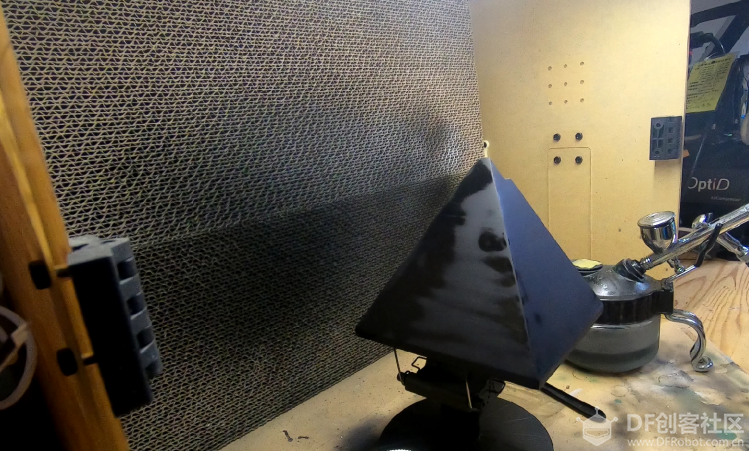

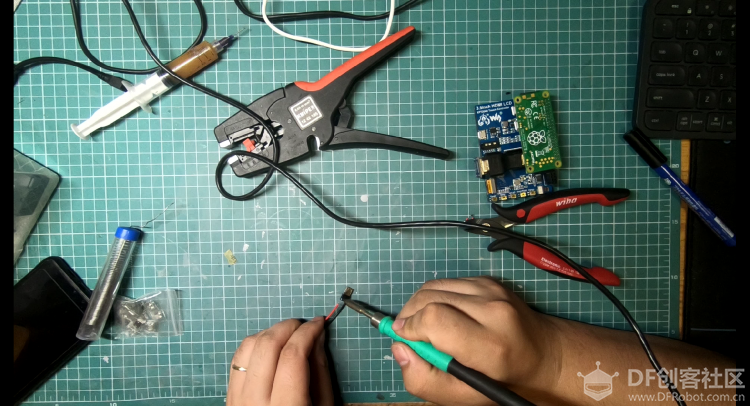

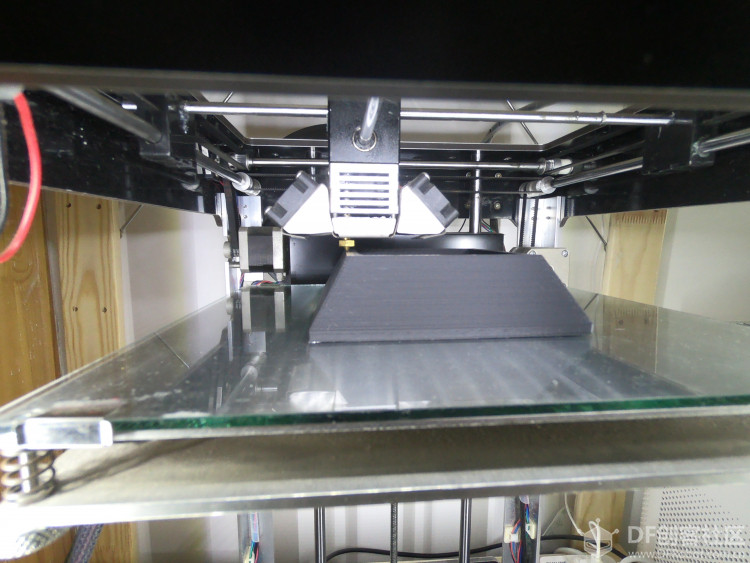

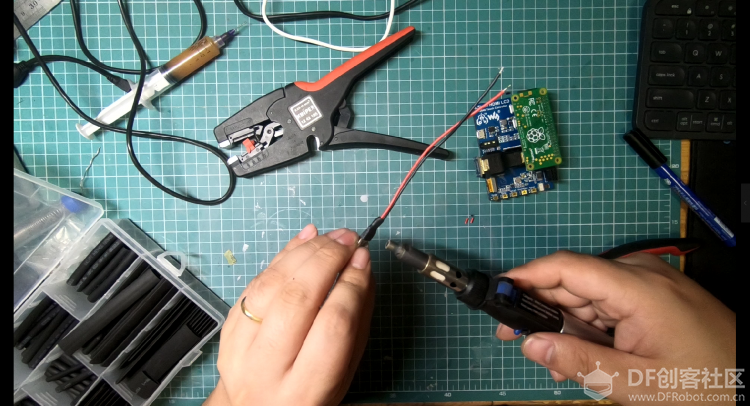

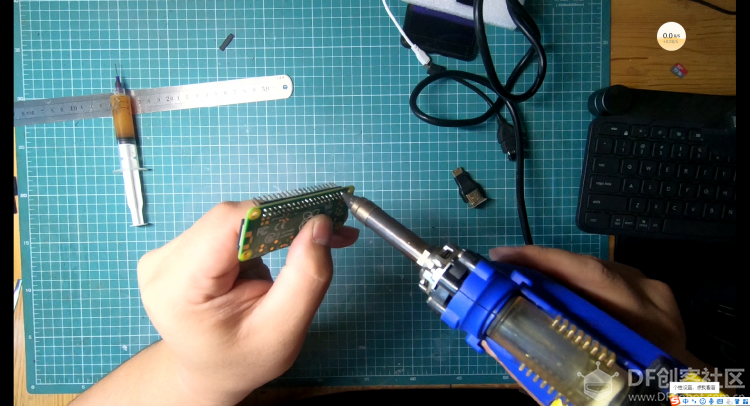

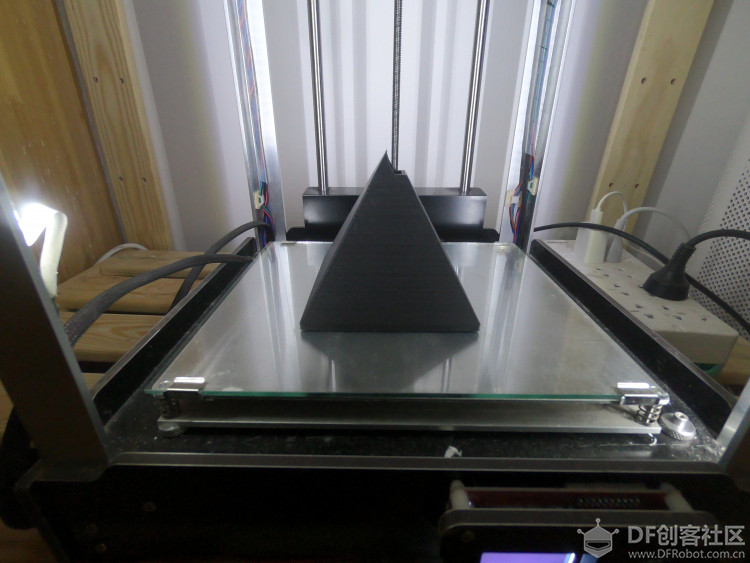

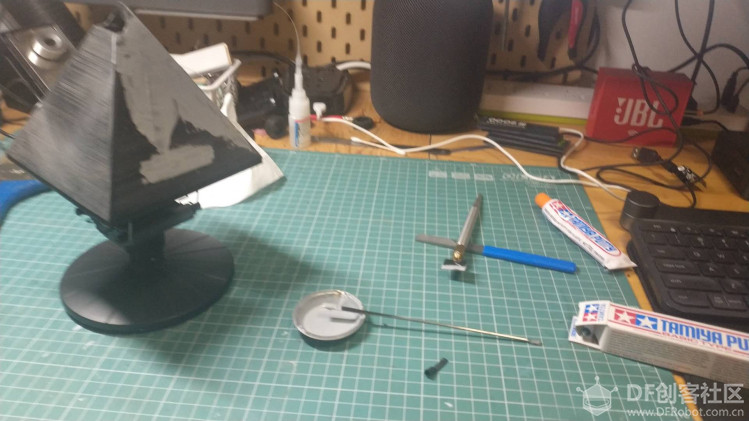

之前发的魔镜成本比较高，制作比较麻烦，所以做了这个易于制作相对便宜的镜子。这次做它是因为个人比较喜欢。 需要用到的材料： 树莓派ZeroW 3.5寸LCD屏 原子镜 HDMI转接头 HDMI公对公插头 microUSB线 16G闪迪SD卡 3D打印件 制作流程： 1.打印外壳   整个外壳打印非常耗时，为了后期打磨我将填充率设置的比较高。打印件总共两个，这个是主体件。 2.3D打印件外露表面打磨 我曾经说过3D打印件的打磨是个。。。磨吧。。。磨你3000遍。。。  先粗磨一遍然后上腻子晾干后准备打磨  上400目砂纸使用万用宝加水进行打磨，以上过程可能重复了3遍以上，砂纸目数二遍600，三遍800，最后1000。  直到这个角度有了光。。。 3.表面喷涂  在表面喷上黑色水补土，不准备上别的色了。 4.组合屏幕焊接电路  拿掉树莓派排针如果没有省略这步。    从ZeroW上引出LCD屏所需的5V电源，使用HDMI转接头和HDMI公对公插头连接两个板子的HDMI口。至此电路部分搭建完毕。 5.烧录系统和魔镜程序 树莓派2，3烧录MichMich/MagicMirror的程序很简单，但是ZeroW安装此程序会有很多插曲，毕竟其ZeroW的armv6l有些软件不支持，至于整个程序的安装过程这里就不多赘述了，因为这是这次制作仅存的乐趣所在。另外由于屏幕太小需要使用MMM-Carousel这个插件来滚动显示其内容。 6.总装    使用黑色电工胶带封边，防止漏光。  最后通过双面胶将原子镜和板子还有后壳连接起来完成。  此镜子目前参考jfarro的MiniMagicMirror制作，之所以说目前是因为此文还并未完结，待续。。。 |
