本文介绍了如何使用DFRobot的Gravity: I2C 8×16 RGB LED点阵表情板制作一款独特的点阵手表。主要硬件包括Pro Mini控制板、触摸开关、无线充电模块等。通过触摸开关唤醒显示时间，并支持无线充电。该项目适合青少年科创比赛和STEM教育场景，帮助孩子在实践中学习编程和电子技术。
|

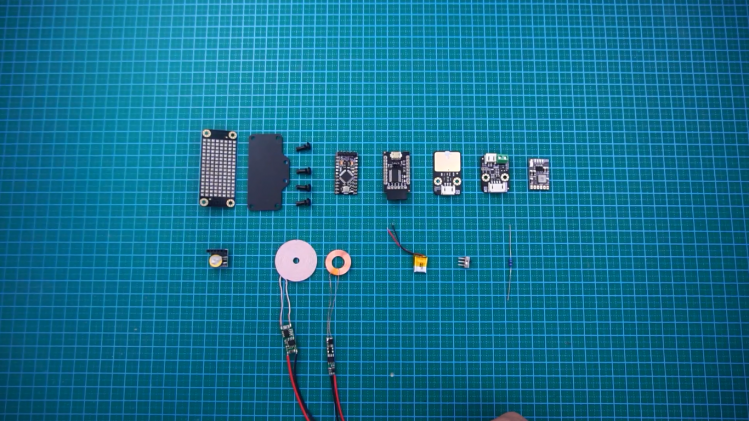

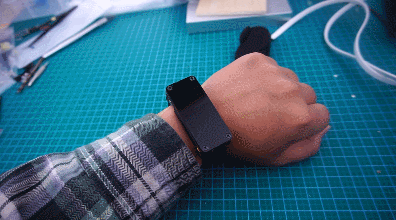

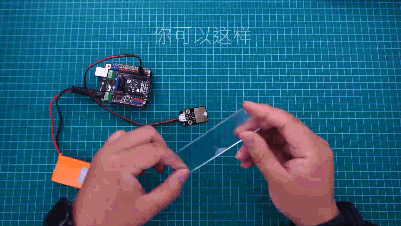

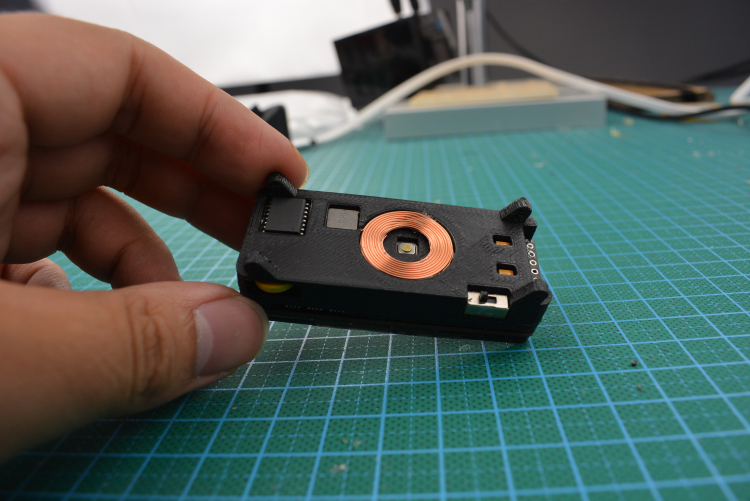

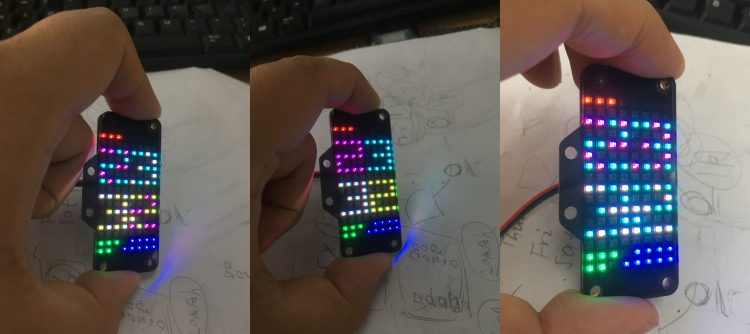

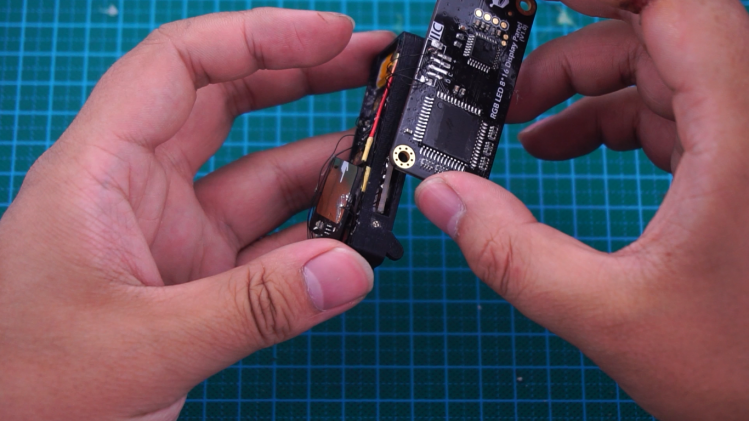

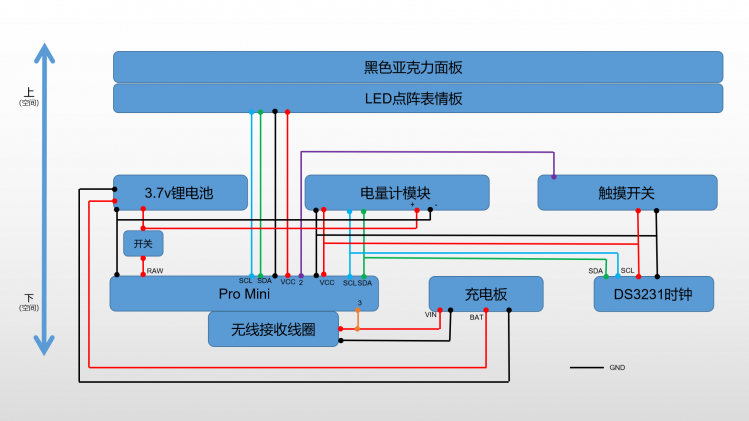

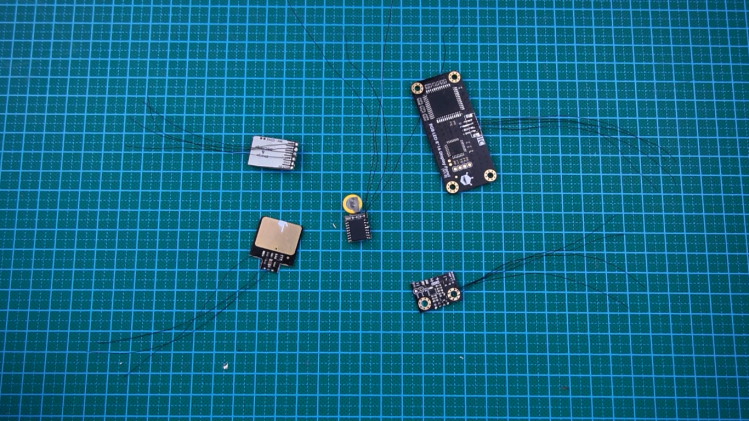

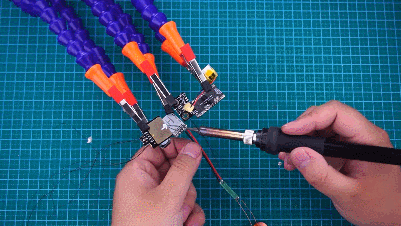

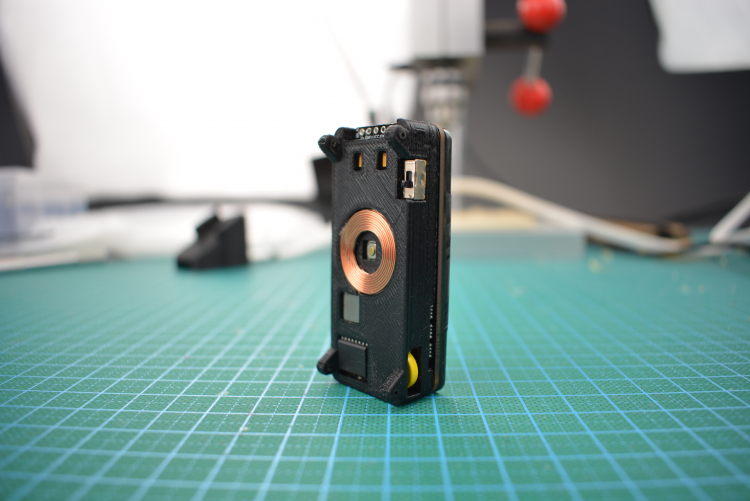

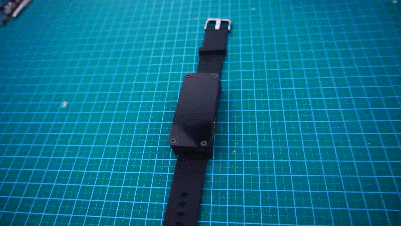

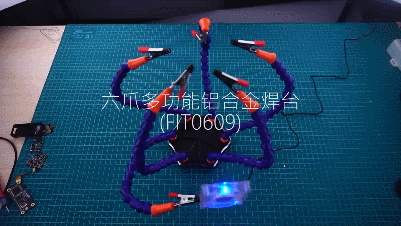

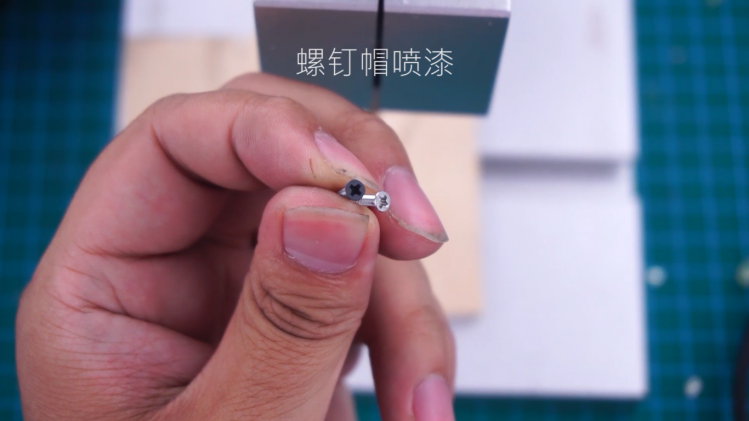

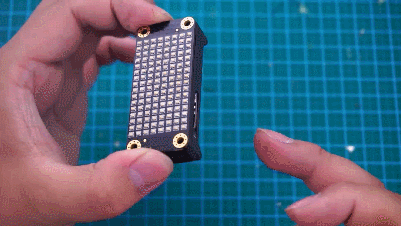

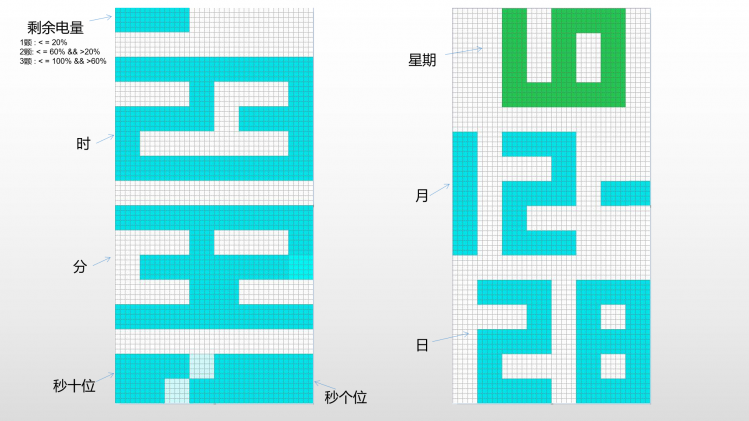

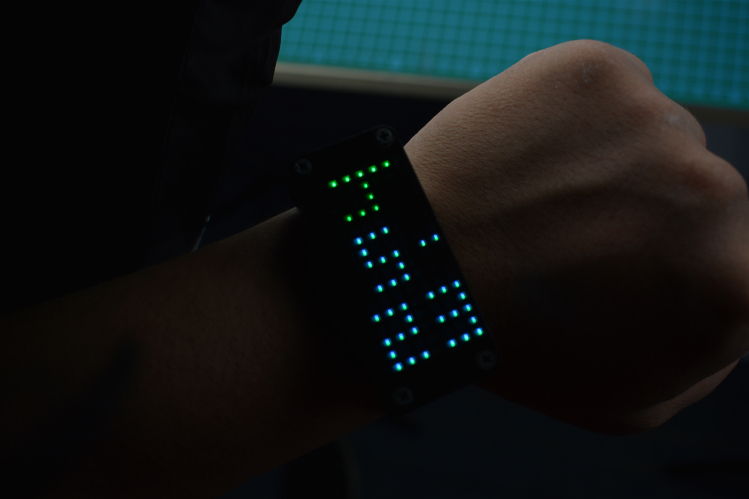

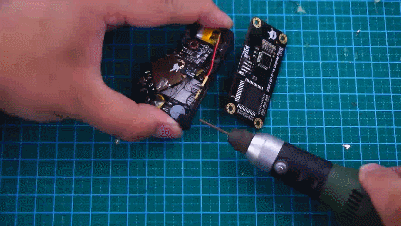

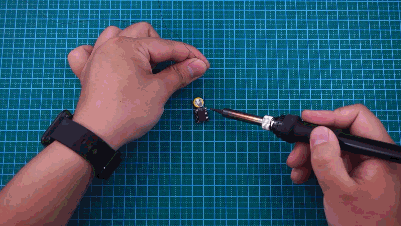

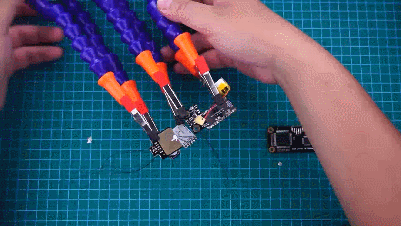

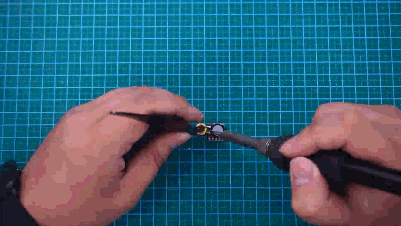

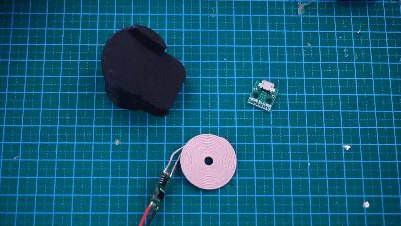

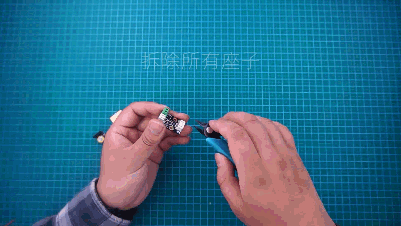

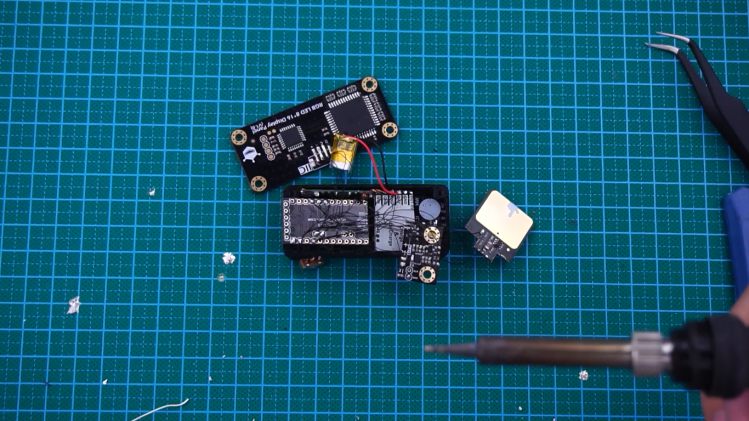

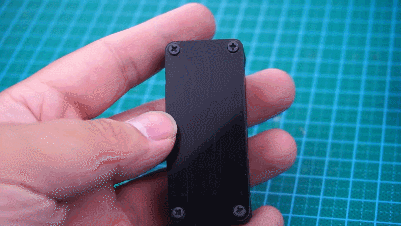

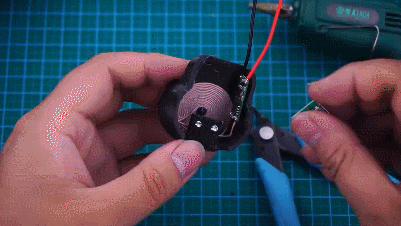

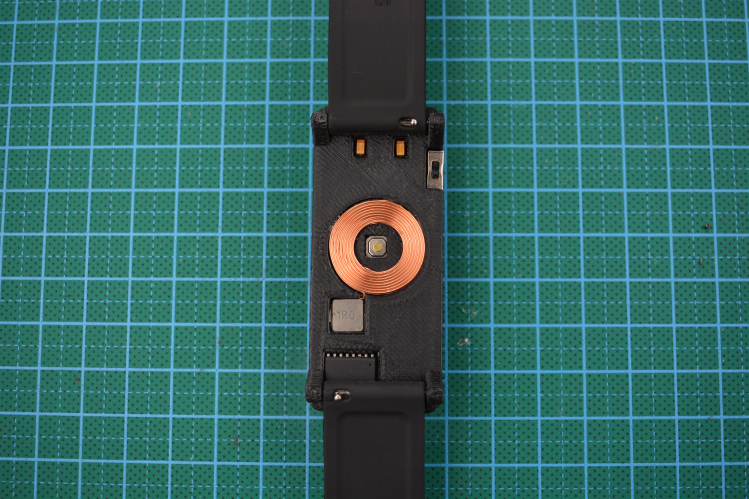

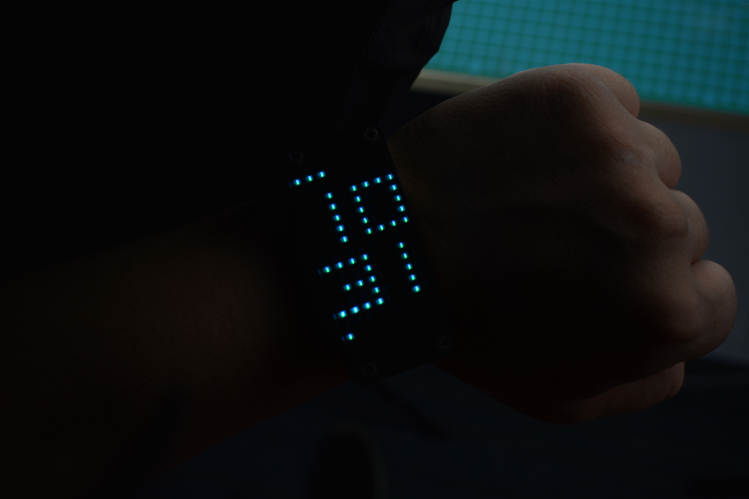

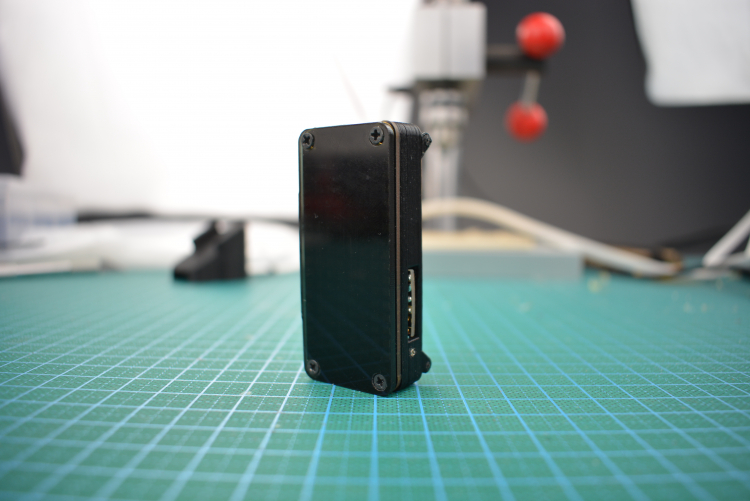

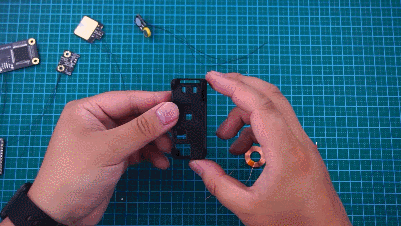

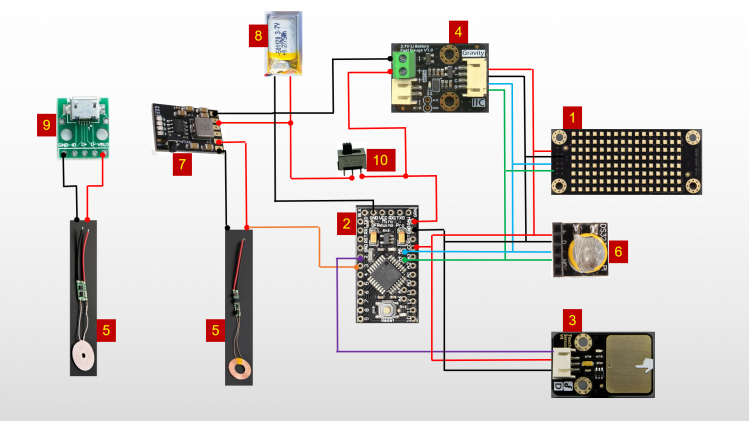

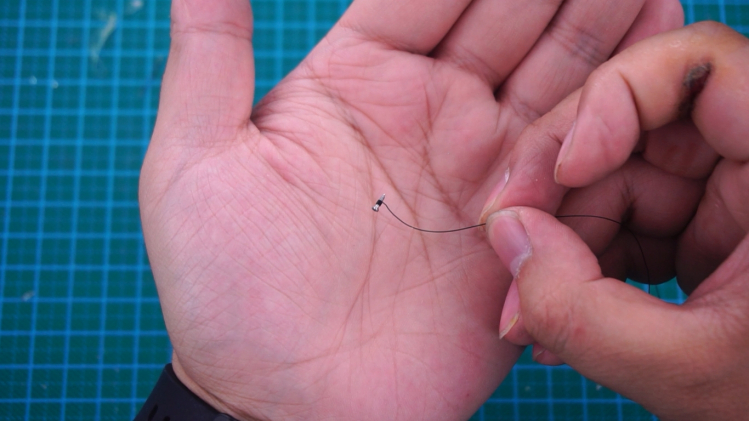

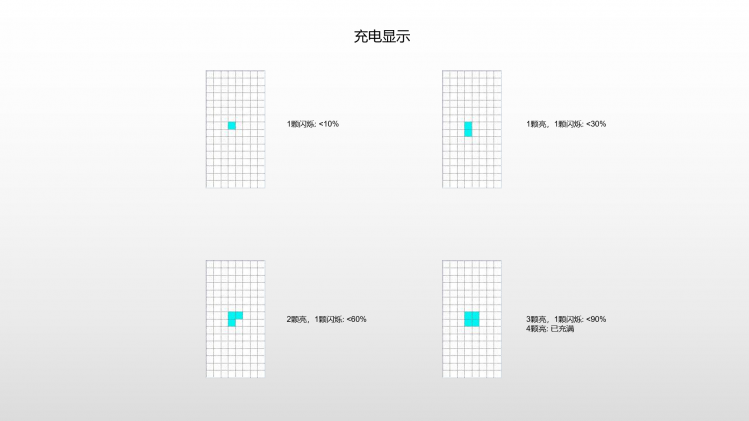

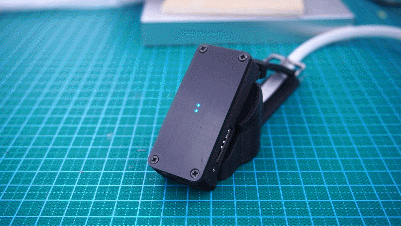

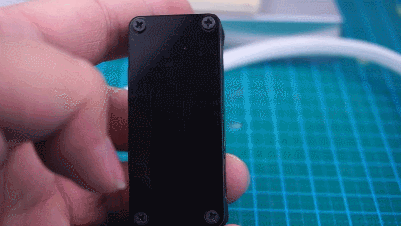

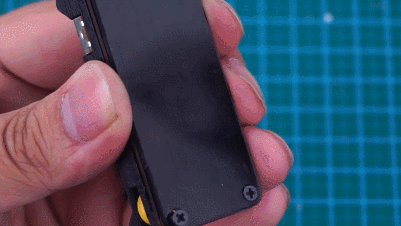

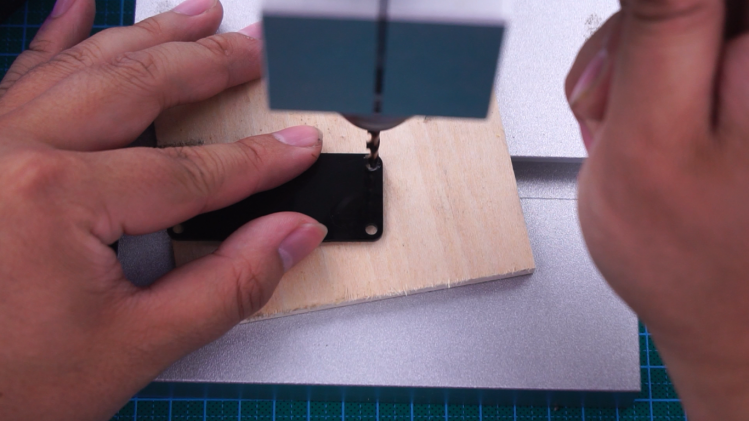

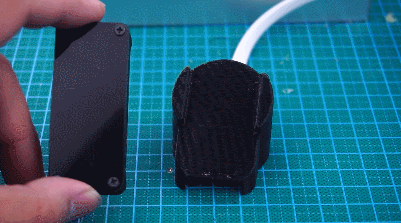

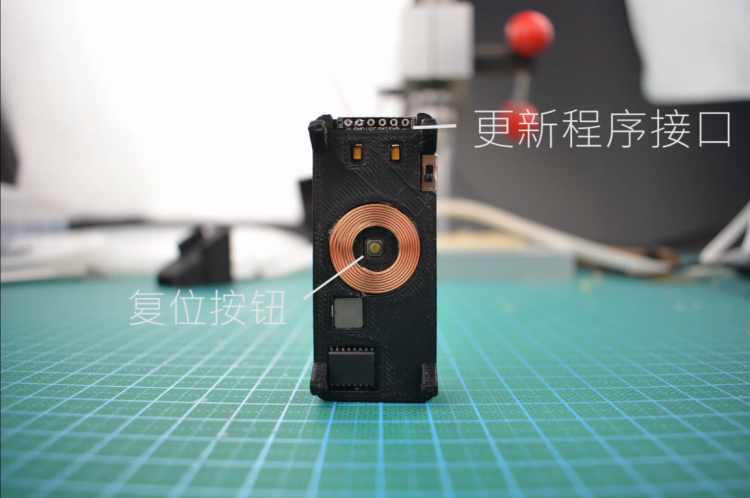

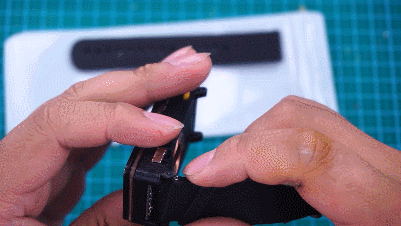

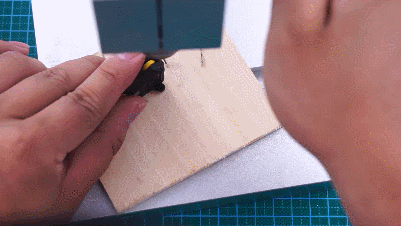

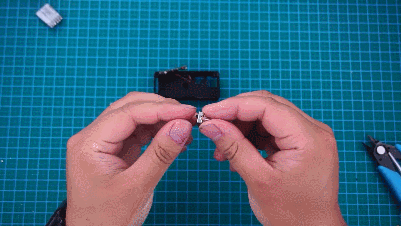

上次制作了窗上时钟——《光年》，于是顺着思路，用同一种风格，做了一款简单却特别的手表——点阵手表，下面是制作过程。 制作视频： 下面是图文过程（会比视频详细） 先放几张完成后的图     这款dfrobot出的Gravity: I2C 8×16 RGB LED点阵表情板是今天的主角，平时是用来制作机器人或者小车的表情的，可以显示红、绿、黄、蓝、紫、青、白7种颜色，预设23种表情。当然，还可以自己diy其他表情图案  我在第一次点亮它的时候，就被这块板给迷住了，上边led相当地漂亮通透。靠得很近观看，让我不自觉地想起了猎户座的马头星云，当时我就决定，要用这块板子做一个手表，将它戴在手腕上，经常看看，心情一定会很不错。   在设计手表版面时，我也曾试着利用表情板可显示7色的特点，做出一些糖果风格的配色来  制作思路：由于表情板漂亮的显示，不可避免地会面临功耗问题，便携的穿戴设备不能提供足够大的电池来为其长时间供电，所以我就想到使用触摸开关来唤醒手表的显示画面。控制板我选择的pro mini，它的体积足够小，引脚丰富，完全胜任这次的任务。当手表正常佩戴时，处于sleep的低功耗模式，而当手去碰触摸开关时，就会触发中断，唤醒整个装置，显示出走时画面。这里我还加入了无线充电的模块，当sleep模式下，感受到充电引发的中断后，手表会显示相应的充电动画，无线充电的加入还是相当酷炫的  需要用到的材料： 6.DS3231时钟模块 7.3.7v锂电池充电板 8.3.7v锂电池（30mah） 9.microusb转接板 10.小拨动开关 12.4颗帽檐直径宽3.5mm-4mm的自攻螺丝 13.2颗3mm直径螺丝及螺母 14.1颗能找到的最小的螺丝 部分材料图片（最后的电阻未用到）  再简单介绍下这款触摸开关，玩法也是相当多，它不仅是局限于此，你可以隔着一层塑料板去按它（可以将它藏在装置内部，让装置的面板显得简洁，也可以使得制作风格更加多变）；你还可以用一根导线去延伸它，将另一端连接在螺丝钉、铜箔片等上面（这样可以在狭窄空间使用它），它依旧可以正常工作。  为了将体积控制在最小，我们将把所有不必要的部分进行裁剪、处理 拆除所有座子，包括电量计、触摸开关、DS3231  DS3231瘦身  切割各个板子  设计走时显示画面（我用的是画图板） 充电和卸下时的动画思路，是召唤4个从远方而来的小点，凝集在中心，显示此刻充电的电量；卸下手表时，又将4个小点放走，让它们回到之前它们来的地方   接下来的是焊接 按照下面的连线图进行焊接  使用比较细的线，比如飞线，我用的是0.2mm的黑色漆包线连接   下面这个是神器了，焊接好帮手，六爪多功能铝合金焊台 六个爪子夹住焊件，操作十分方便，自带有一个吹焊风扇，十分贴心  使用方式不局限，我是倒着用的，用来控制双层的焊接排列顺序，并将焊线控制在最短  先在焊台上将所有器件连接上，并烧录程序，进行装配前的功能测试  程序方面，主体是使用了sleep模式，有触摸开关和无线充电两个中断进行唤醒，程序比较臭长，主要是将两套数字字模放在了里面 根据各个器件尺寸，建模外壳  打印外壳，将器件分别安装上去  在所有比较裸露的焊接处，涂上两层绝缘漆，防止出现短路  安装小拨动开关  按照以下图示进行装配  一顿操作后  将漆包线连接在小螺丝上，另一端将会焊接在触摸开关的铜板上，小螺丝将具有触摸开关的功能  外壳侧边钻小孔  安装进去小螺丝，并焊接  扣上表情板  在亚克力面板的4个圆孔上，扩钻出一个斜面，以便贴合螺丝帽檐斜面    建模充电底座  安装无线充电发射线圈  安装完成  安装后的手表主体        钻手表挂耳孔  安装表带  功能正常  骑行时，单手也可唤醒手表   以上是关于点阵手表的所有制作过程，感谢阅读。 |
