【骑驴玩儿漂移原创系列】做个可穿戴设备？
2019-05-319397
精华项目
AI 快速预览详细
本项目介绍了如何利用废旧Arduino芯片和导电线制作一个可穿戴的LED灯设备。首先，准备材料如T恤、Arduino芯片、LED灯条、3.7v锂电池等。然后，绘制电路图并生成Gerber文件，将文件发送给PCB板厂制作电路板。接下来，焊接LED灯和电阻，并用导电线将它们缝制到T恤上。最后，编写简单的程序，实现个性化的灯光效果。这个项目适合初学者尝试，无需复杂技能即可完成。
|

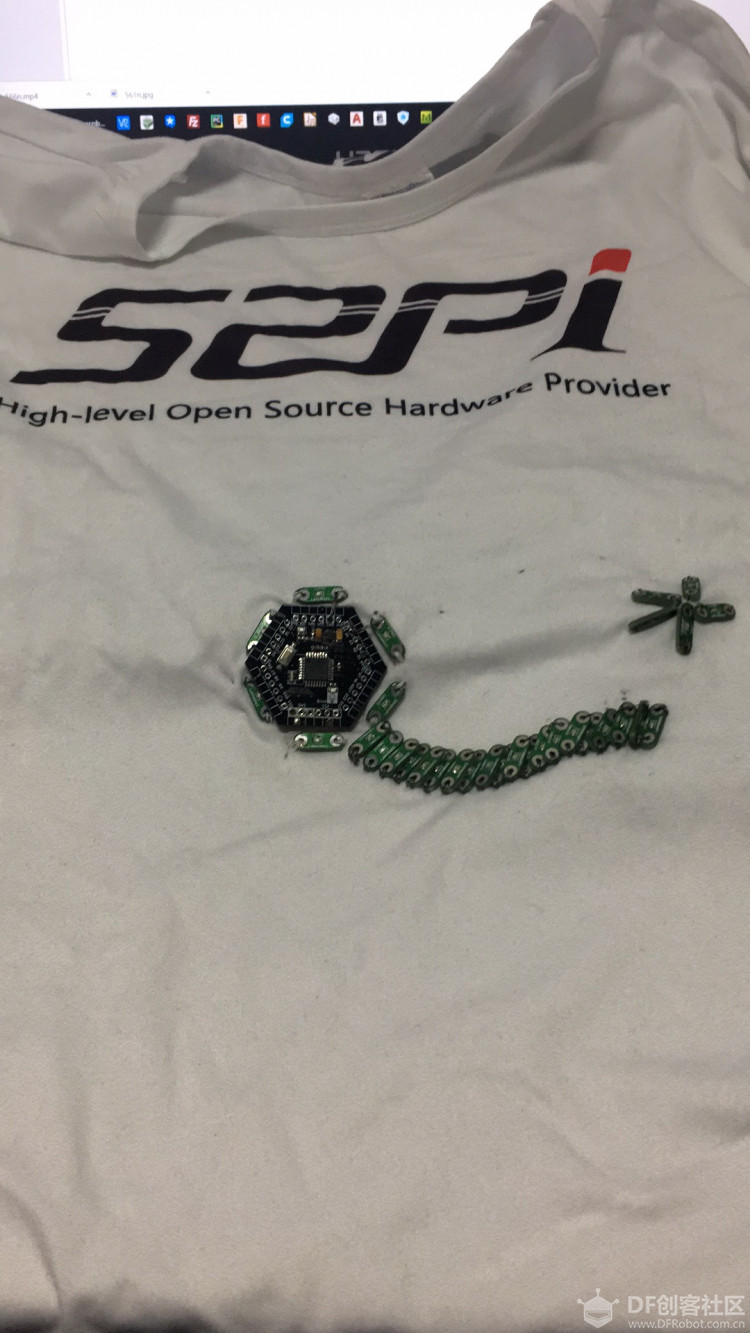

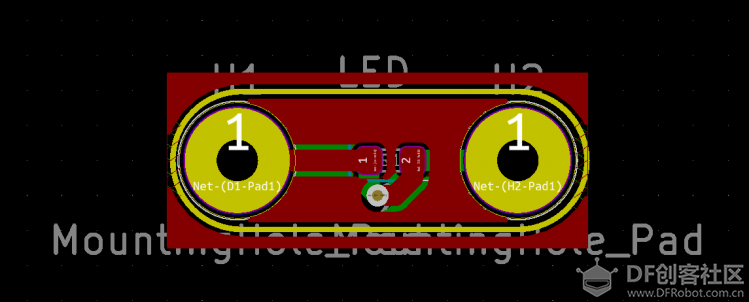

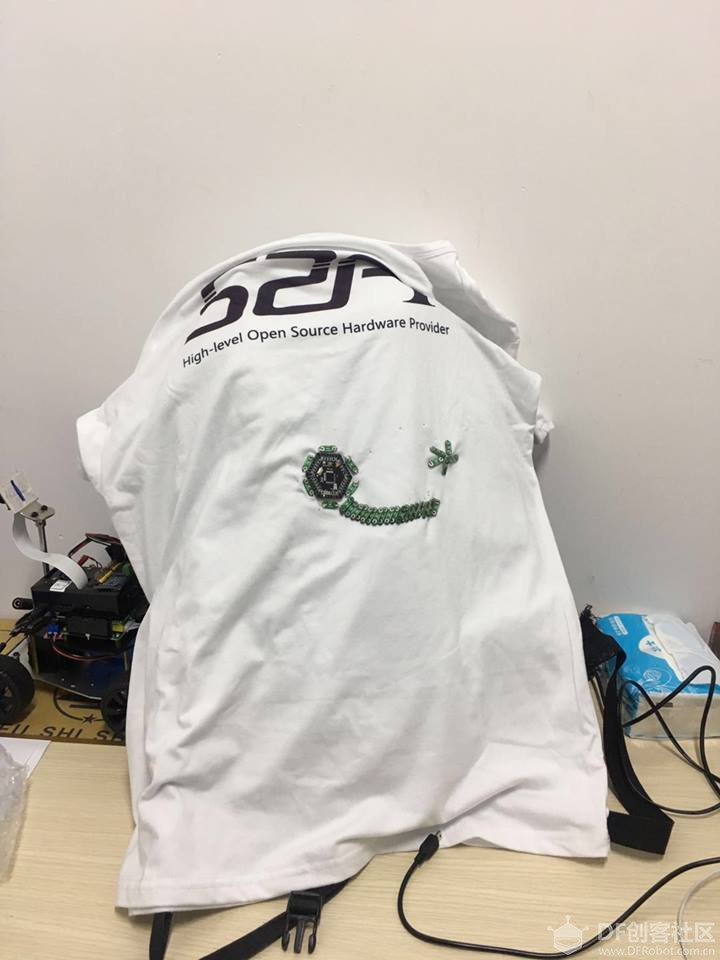

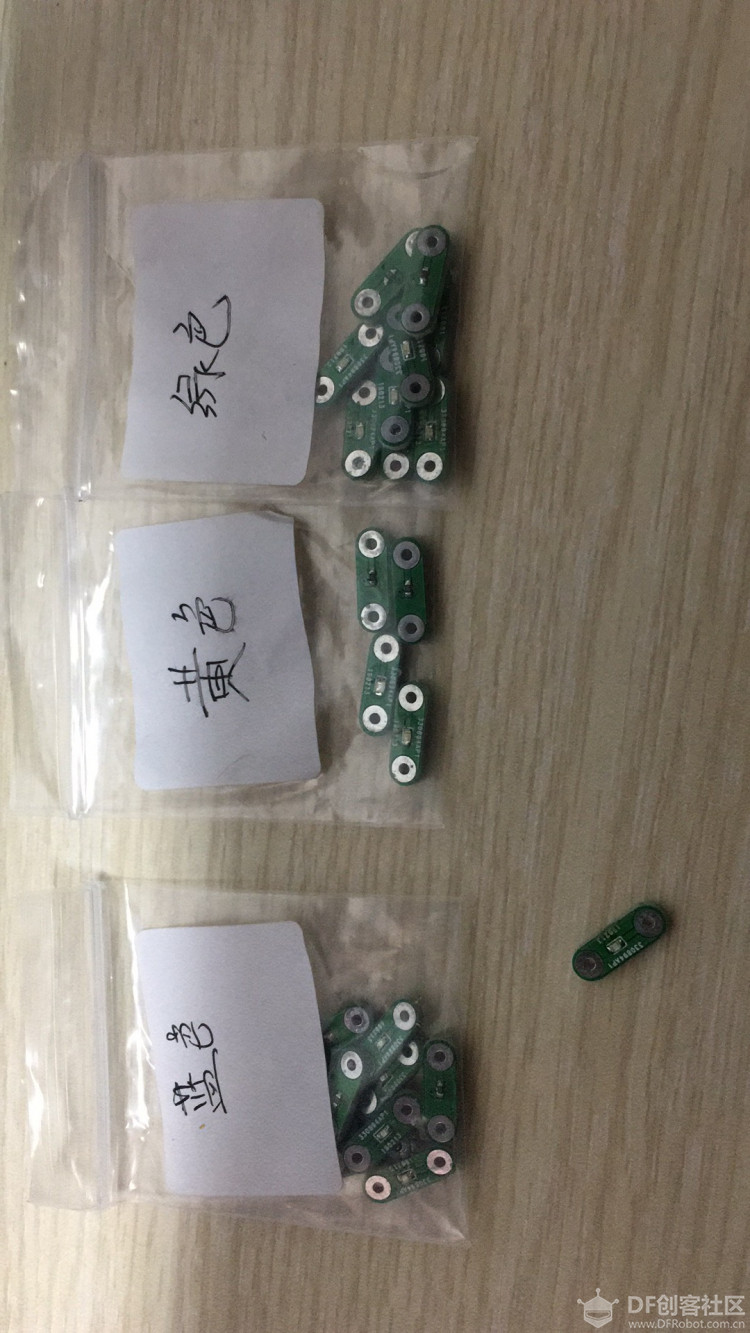

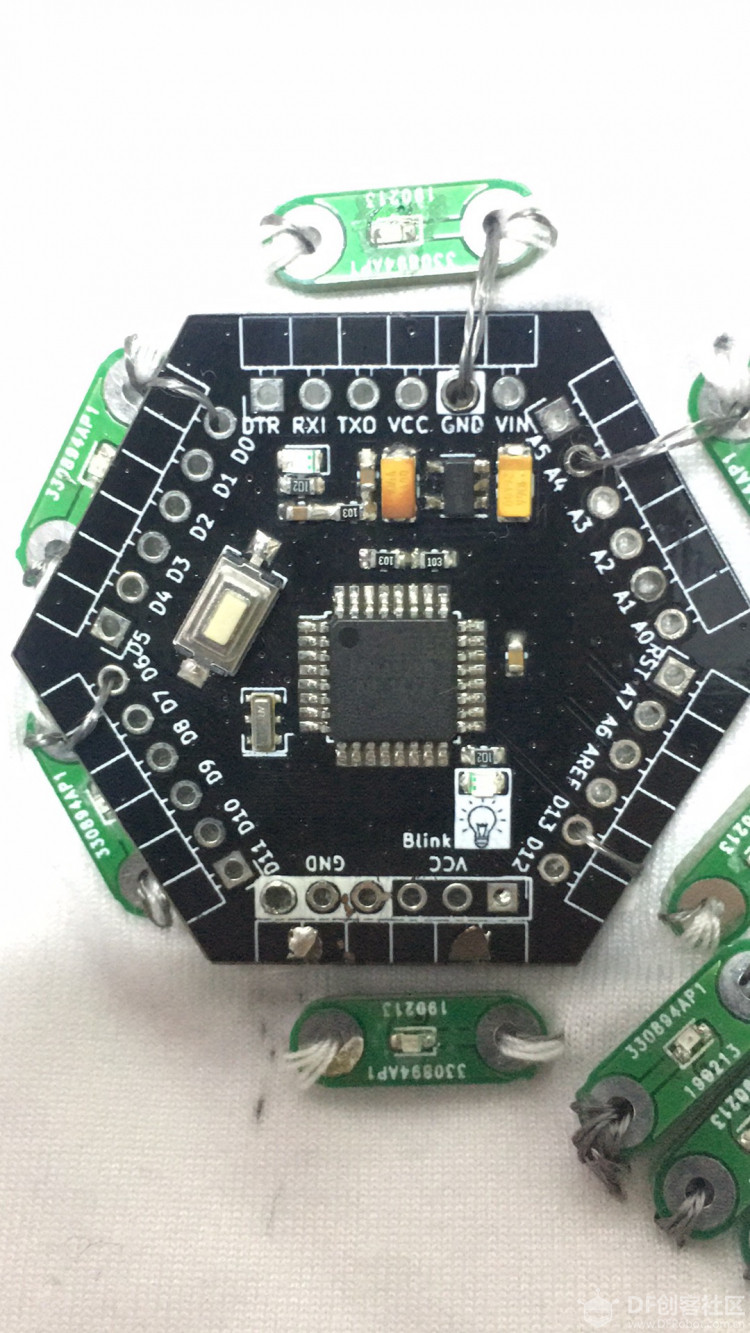

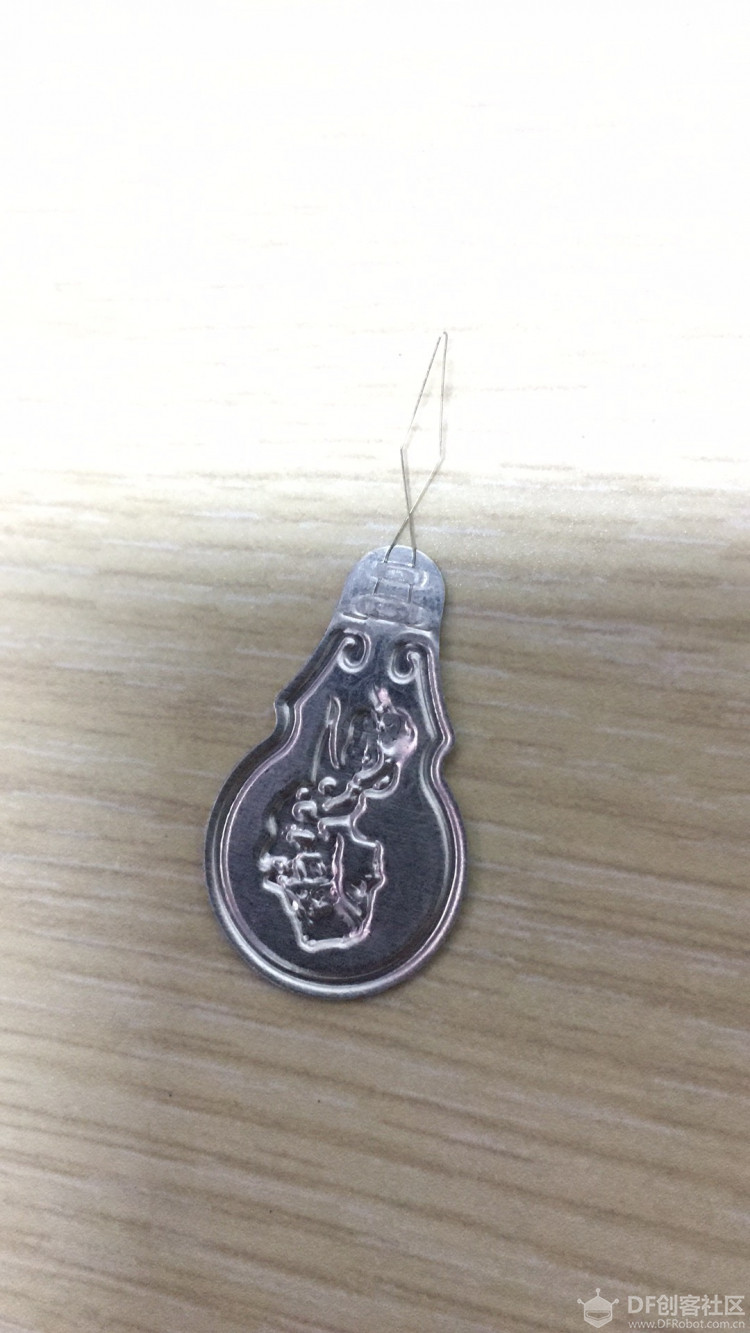

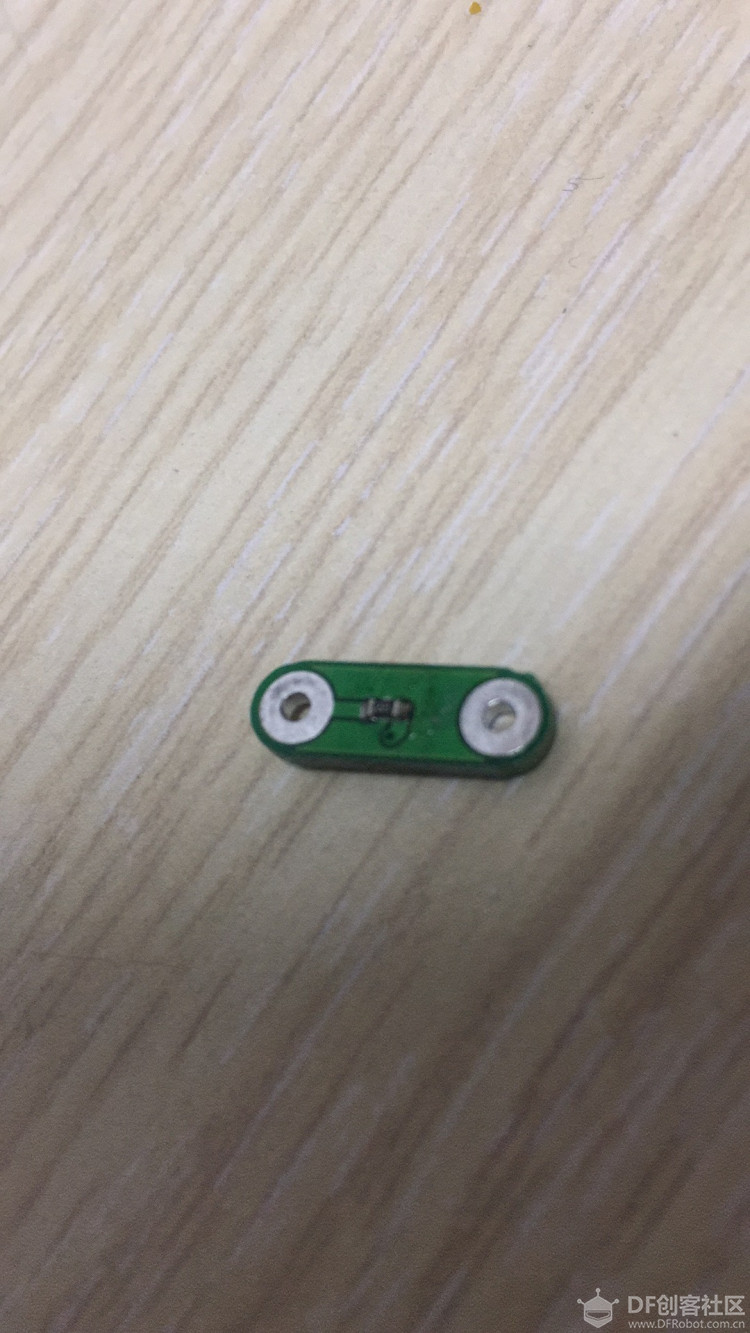

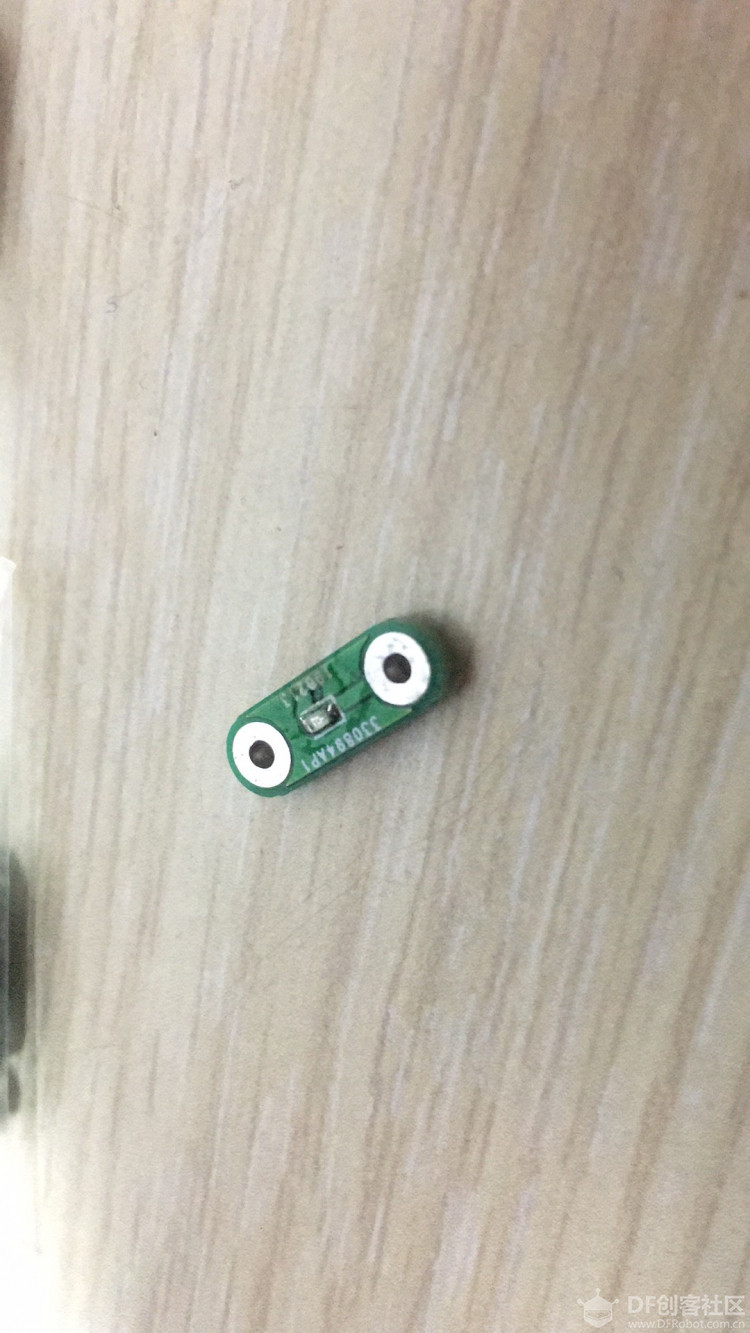

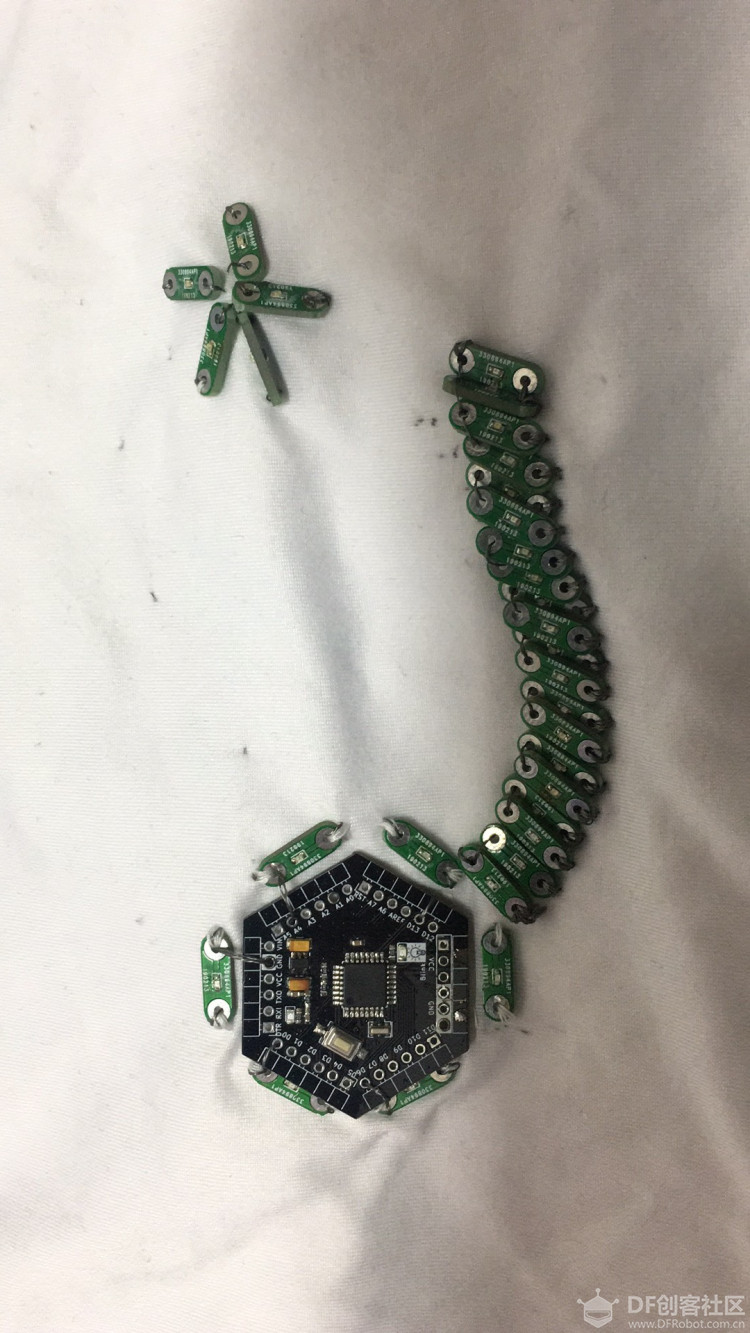

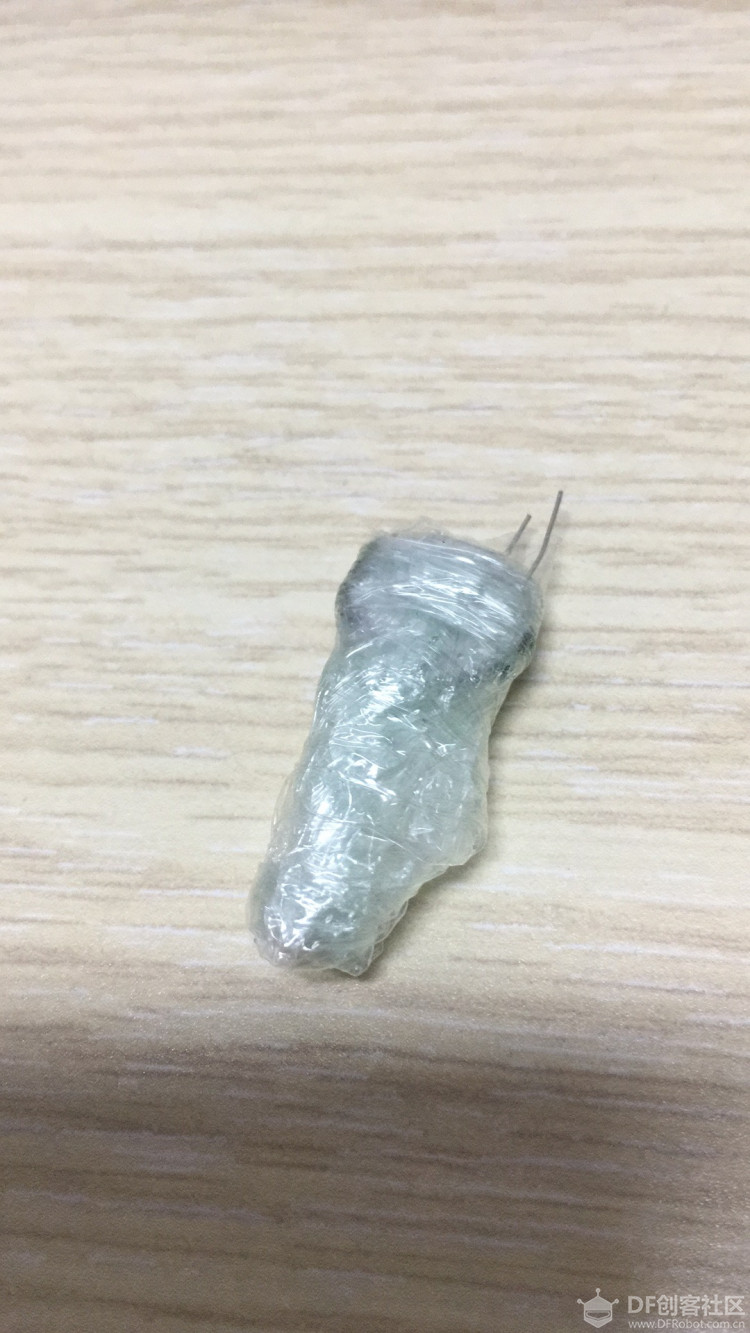

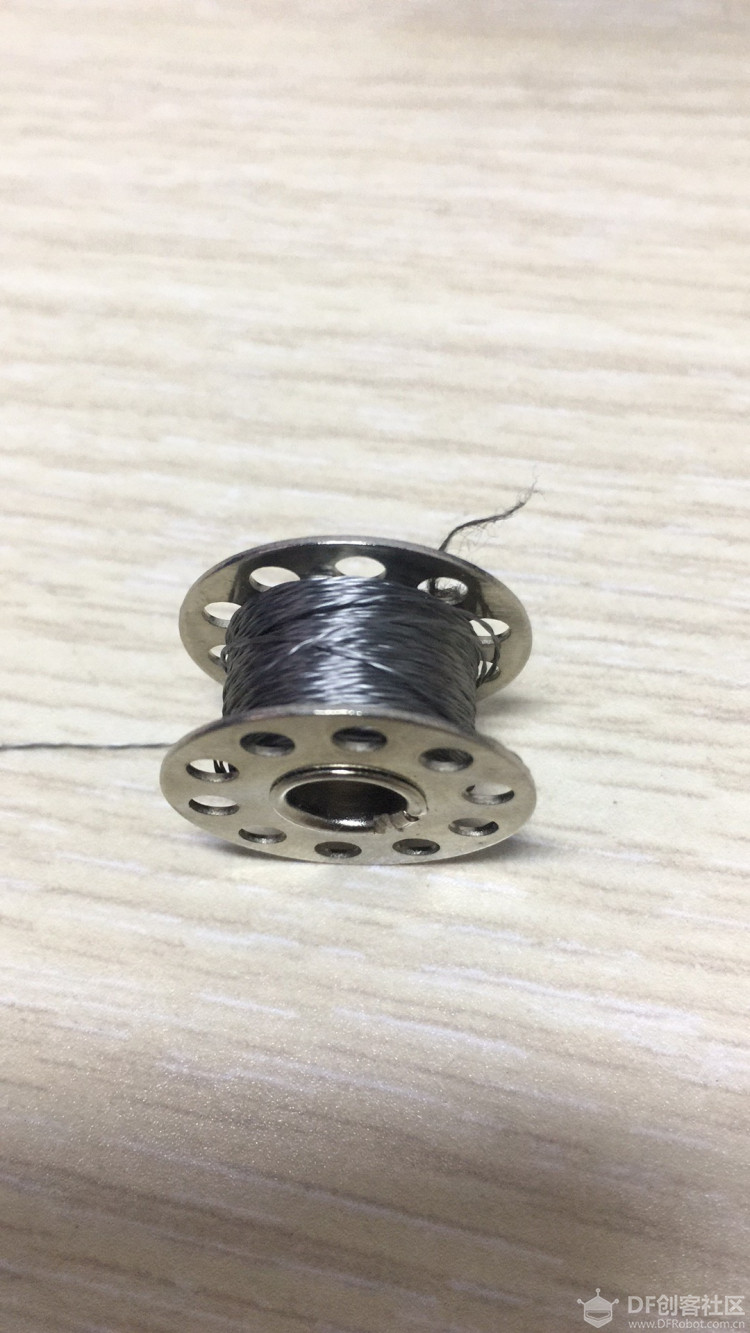

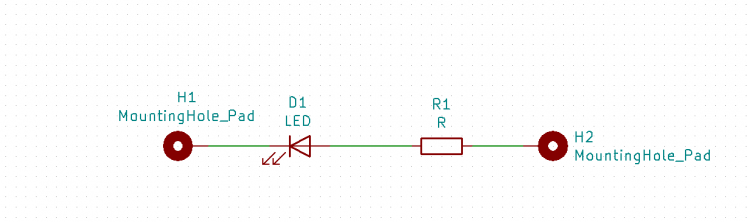

这是大概几个月前的一个小想法， 利用一个废旧的Arduino芯片，制作了一个可穿戴的设备，当然，由于没有勇气传出去，所以就只是展示了一下，其中用到了公司卖的导电线，自己画了电路图，打了板，做了一串小灯珠的板子。 用的是0603封装的LED和220贴片电阻。当然，由于arduino的扩展板是前同事画的，我就没有留下扩展板的电路图。目前只有这附图和一个视频了。  下面是要准备的材料：硬件： 一件你不怕弄坏的T恤 一个淘汰了不想要的Arduino 芯片制作的最小系统板。 一堆LED 灯条（DIY制成，没的卖） 一个3.7v锂电池包 一根针 一卷导电线（ 52Pi有售） -----------------------------------------------不是那么华丽的分割线----------------------------------------------------------------------------- 这些都备齐了，万事就只欠500万了。。 哈哈，突然发现表情包都是那么贱兮兮的。。。 我满屏都再晃，还挺有意思。。。。 好吧，其实思路就是： 把LED灯焊接好，然后用导电线缝到衣服上，再去arduino上烧录一下程序，就是传说中的blink的变种， 流水灯啥的。 看自己喜好来编写程序， 展现不一样的效果。来看看制作的过程： 1. 首先画个电路图的原理图，简单到爆  然后画电路图：  然后到处gerber文件发到PCB板厂， 一个星期之内就能到手（价格5元，我做了50片） 咳咳，现在是科普时间 ：Gerber[size=15.008px]是一种二维矢量图像文件格式。[size=15.008px]它是[size=15.008px]印刷线路板[size=15.008px]行业软件中用于描述印刷线路板图像的标准格式，例如：线路层，阻焊层，字符层，钻孔层等。 [size=15.008px]好了，板子打好回来自己焊接0603封装的LED灯和电阻。  背面焊电阻。  焊接前需要测试LED的正负极及测试颜色和好坏。为了方便测试，用直插电阻的长脚和纽扣电池做了个建议测试模块，包裹了覆盖膜。  焊接就不说了，要注意不要虚焊， 不要焊接时间太长。 等待全部焊接完成后，分类，分袋，做标签，这些东西细致一些不会让自己最后抓狂。  分好了，就可以进行规划和缝制了，我承认我没做过女红，这点儿小工作量已经我花费了很久，大概有两个晚上吧。 因为这个缝制的时候要注意，不能一根线缝到底，正负极要分开，正极分别接不同的arduino 引脚。 这个工作量。。。简直是给自己找罪受。 然后穿线也是很讲究的。。。 我找到一个这个。。穿线神器：   真是省了我不少力气和眼神。。赞一个。线也是不一样的线，贵贵的，导电线，这个东西可以导电哦~，还特别结实。。  经过坚持不懈的努力，终于，终于，终于。。。。  本来想做个笑脸，后来做好发现，买家秀和卖家秀的感觉。 继续看看效果  放远远拍张照片，然后叠起来放起来了。。。实在不敢穿出去吓人。  烧录程序也是非常简单的过程，基本上一个blink就搞定了。 程序就是定义一个数组，然后初始化一下引脚，写个循环遍历点亮和关闭每一个灯，中间的低延时就让画面变得很好看了。 最后来段视频给大家秀一下。 视频太短竟审核通不过。。。 好吧，祭出我的  搞大一些。继续审核。哈哈  审核时间好久。。。 回头大家看二楼的视频吧。 |
-
