【Mind+】Arduino Uno入门 项目一 HELLO WORLD
2019-06-0411.8万
AI 快速预览详细
本文介绍了如何使用Mind+软件进行Arduino Uno的连接设置，并通过三个小任务（点亮板载LED灯、点亮真实LED灯、让LED越闪越快）帮助初学者快速上手。首先通过数据线连接Arduino Uno到电脑，选择上传模式并扩展主控板。然后通过编写程序，控制LED灯的亮灭和闪烁。这些任务不仅适合零基础新手，也适用于STEM教育场景，帮助孩子培养编程兴趣和逻辑思维。
|

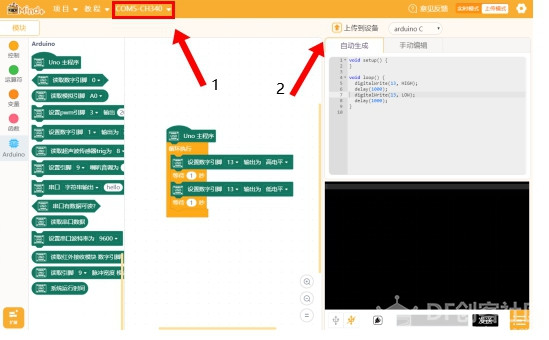

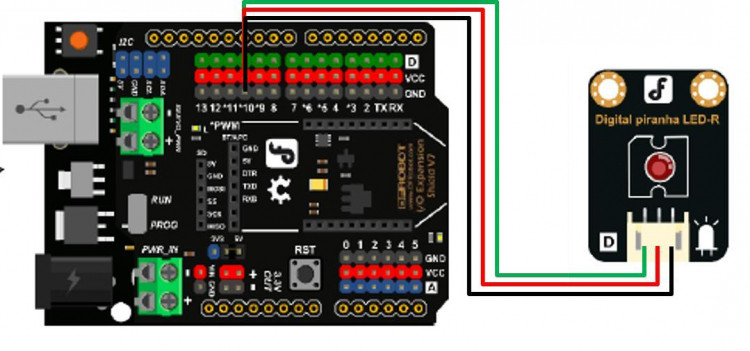

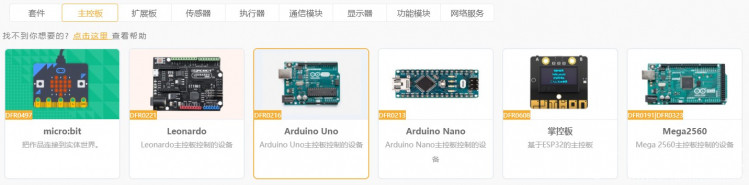

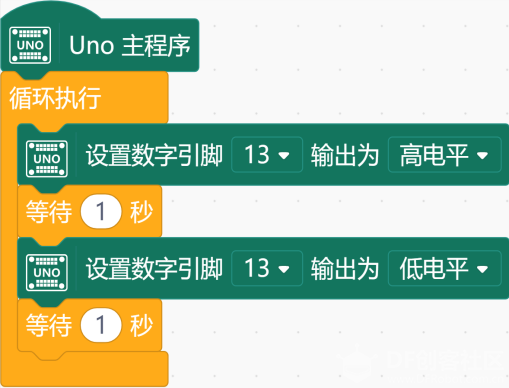

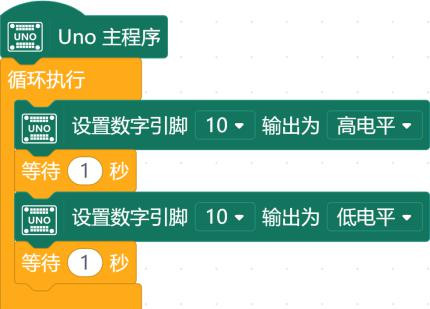

【Mind+】Arduino Uno入门 项目一 HELLO WORLD -DFRobot官方出品 上一篇：【Mind+】Arduino Uno入门教程简介 下一篇：【Mind+】Arduino Uno入门教程02 S.O.S. *连接Arduino UNO 通过以下3步完成Arduino Uno在Mind+中的连接设置。 ￭ 将Uno板通过数据线连接到电脑； ￭ 打开Mind+软件，选择“上传模式” ￭ 单击“扩展”  * 每个项目编程之前都要进行连接设置，之后的项目中将不再复述连接步骤。 *项目示例 可以通过以下三个小任务进行实践： ￭ 任务一：点亮板载LED灯 ￭ 任务二：点亮真实的 LED 灯 ￭ 任务三：让 LED 越闪越快 任务一：点亮板载LED灯  * 注意，在上传程序之前，要设置好CMO口，点击菜单栏中“连接设备”，在下拉窗口中点击对应COM口即可设置。  数字输出是 Arduino 主控板对原件的控制方式之一。它向输出的电路传送数字信号——0 和 1。0 意味着输出低电平，电路不会接通；1 则是输出指高电平，电路接通。 上面的程序中，将 13 号管脚的数字输出设为高，与其连接的板载 LED 灯便会被点亮。经过 1 秒钟的延时（延时过程中，硬件保持延时开始时的状态，直到设定的时间结束），数字输出变为低，灯就会熄灭，之后保持熄灭状态 1 秒钟。 任务二：点亮真实的LED灯 1. 硬件连接 将 LED 灯与 10 号管脚相连。注意插线时的颜色对应。  2. 程序编写 我们只需将管脚号从 13 换成 10 即可。 任务三：让LED越闪越快 1. 程序编写 首先来看这样一段程序。不难看出，这段程序是由其中的一小段不断重复而成的：  按照之前讲过的顺序执行原则，这一组模块就会一直重复下去。如果我们想让它执行很多次（比如 100 次），一种办法就是，把 100 个这样的模块组前后连接在一起。  可想而知，那样接起来的程序会非常长。并且，如果想知道它被重复执行了多少次，数起来也非常麻烦。那么，有没有一种模块，可以自动实现这个重复的过程，并且让人不怎么费力就知道重复执行了多少次呢？有的。  2. 代码讲解 上面这段程序，实现了“重复”这个想法。它就是程序中常用的条件循环结构。如何理解这个循环结构呢？“重复执行直到变量i<1”这句话是什么意思呢？ 循环的次数通过变量 i 的大小来控制。所谓变量，就是在程序运行过程中大小发生变化的量。循环执行过程中，变量 i 从 1开始，每次减小 0.1，直到减小到0，然后循环结束。每次循环，都会执行一次包在其中的程序（这里就是控制灯亮灭的程序）。 知识点小结 1． 元件 LED 2．Mind+ 程序模块 设置数字引脚1输出高电平 等待 条件循环 3．程序设计 顺序结构 循环结构 变量 |
