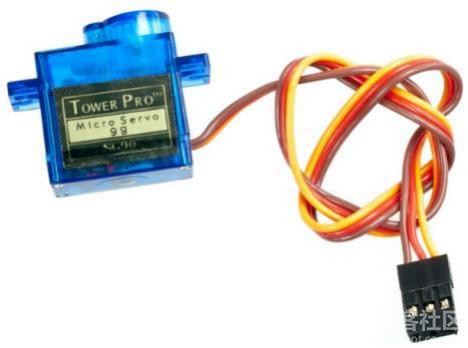

【Mind+】Arduino Uno入门 项目九 噪音计 -DFRobot官方出品 生活中我们可以看到一些仪器上指针——时钟、电压表、电流表、汽车上的转速表……Arduino 套件中也有一个元件可以模拟指针，它就是舵机。
 *学习目标： 1． 元件 舵机，模拟声音传感器，按钮 2．Mind+ 程序模块 设置引脚伺服舵机 读取引脚声音强度 映射 变量 串口输出 3．程序设计 顺序结构 循环结构 条件判断 任务 1——制作一个噪音计 1. 实现功能 根据噪音的大小，使舵机转动到不同位置。 2. 硬件连接 舵机—9；模拟声音传感器—A1。注意插线时的颜色对应（黄色对应绿色）。 3. 程序编写  任务 2——探测最大噪音 1. 实现功能 探测一段时间内噪音的最大值。用户按下按键后开始工作，只记录最大值。再次按下按键停止记录，并回到初始位置。 2. 思路解析  如何使按键随时改变工作状态——中断函数 。 在这个程序中，我们主要需要用一个 state 变量来判断工作状态，若 state 值为 1（即开）各部分按要求工作，若 state 值为 0（即关）则所有部分归零；其次，在工作过程中我们还需随时检测按键有没有被按下以改变 state 的值；噪音计和舵机的工作状态与按键状态是两个可以独立运行的部分（没有什么明显的逻辑关系语句可以把两个部分建立联系）。 因此，我们考虑用中断函数，即在工作或停止工作过程中随时检测按键状态（在用按键控制复杂的元件的开关状态时经常使用中断函数）。 3. 硬件连接 按钮模块—2；舵机—9；模拟声音传感器—A1。注意插线时的颜色对应。 4. 程序编写  |
