做一个通用的物联网数据采集工具
2019-06-071.1万
精华项目
AI 快速预览详细
本文介绍了如何使用掌控板和SIoT服务器程序创建一个通用的物联网数据采集系统。该系统适用于STEM教育场景，支持多种模拟量传感器。用户只需修改代码中的服务器IP、Wi-Fi的ssid和密码等信息，即可开始采集数据。系统设定Topicid为“stem/p1”，表示传感器要接到P1引脚。按下A按键开始工作，每隔2秒采集一次；按下B键则停止采集。运行SIoT程序后，可以在网页中查看和导出数据。
|

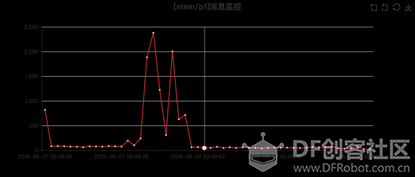

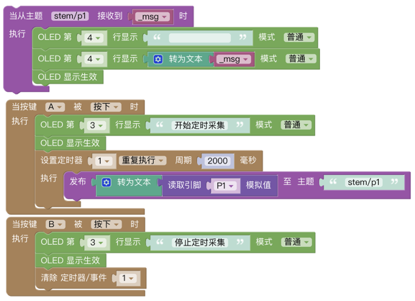

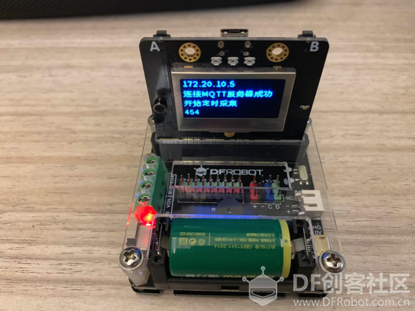

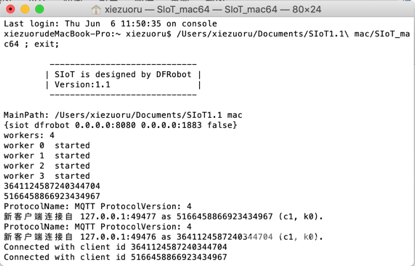

一位做科学教育的朋友，听说虚谷物联项目后，非要我现场演示一番。演示完后，又提出需求，说科学老师不会写代码，能不能提供一个写好代码的通用系统，能够实现自动采集的功能。 认真想了想，我认为这个要求貌似并不过分。因为科学采集无非就是那几个常见的传感器。除了DH11以外，与科学实验相关的大部分传感器都是通用的模拟量传感器。我可以在代码中确定某一个特定的引脚，使用的时候就往这个引脚接传感器就行了。 于是，我写了一段通用的代码，结合掌控板的扩展板和SIoT服务器程序，做了一个通用的物联网数据采集系统。这个系统还是做不到打开电源开关就能使用，需要修改代码中的一些信息并重新下载才行。因为服务器IP、Wi-Fi的ssid和密码之类，总要自定义吧。 使用步骤： 1.修改代码并下载程序 代码用mPythonX编写，要根据具体情况修改代码中的服务器IP、Wi-Fi的ssid和密码等信息。   我设定的Topicid（主题）是“stem/p1”，表示传感器要接到P1。 按下A按键开始工作，每隔2秒采集一次；按下B键则停止采集。 2.运行服务器,开始采集数据 运行“SIoT”程序，绿色软件，双击执行就可以了。  按下A键，掌控板开始工作了。在显示屏上会出现各种提示。DF的这个扩展板（micro:IO-BOX 电机驱动扩展板）特别好用，自带了一个可充电的CR123A锂电池。这个图里，我还没有插入传感器啊。  3.打开网页，导出数据 输入http://127.0.0.1:8080，在网页中找到stem项目的p1主题，就可以看到一个图表，直观显示数据。  图表下方是具体的数值。  这些数据都可以通过这个网页导出为xls文件。 好了，请下载xls文件开始分析数据吧。 本文涉及到的工具和代码下载地址如下： GitHub地址：https://github.com/vvlink/SIoT/ 码云地址：https://gitee.com/xiezuoru/SIoT |
-
