【Mind+】Arduino Uno入门项目十二超声波测距仪

-DFRobot官方出品

上一篇：【Mind+】Arduino Uno入门教程11— 另类电子琴

下一篇：【Mind+】Arduino Uno入门教程13— 公园人数计数系统

*学习目标：

1．元件

超声波测距仪，液晶显示模块

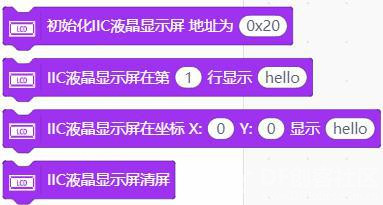

2．Mind+ 程序模块

设置distance的值

读取超声波传感器距离

IIC液晶显示屏显示

3．程序设计

顺序结构

循环结构

在上一个电子琴任务中，我们通过距离的变化，控制琴的音高。相应地，我们也能通过音高的变化，大致感受手与元件的距离。不过，我们能不能直接看到距离是多少呢？怎样把测得的数字显示出来呢？

此时就需要一个液晶显示屏了。

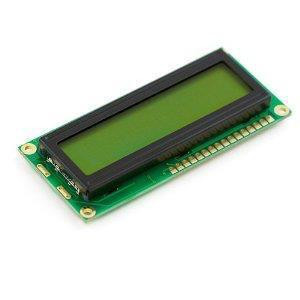

液晶显示模块：

每行 16 个字符，共 2 行
若出现乱码，可在每次输出之前清屏

本节任务

任务 1——制作一个超声波测距仪，并在屏幕上显示距离

1．硬件连接

取出一个超声波测距模块，用连接线按第十一课的连接方式相连

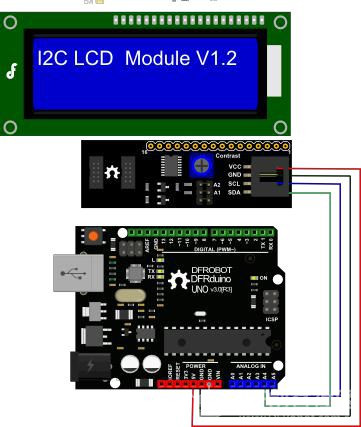

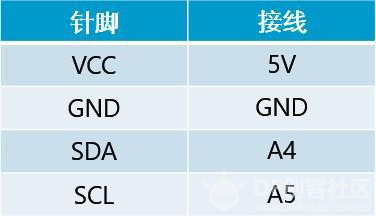

取出一个液晶显示模块，用连接线按下图所示的连接方式相连

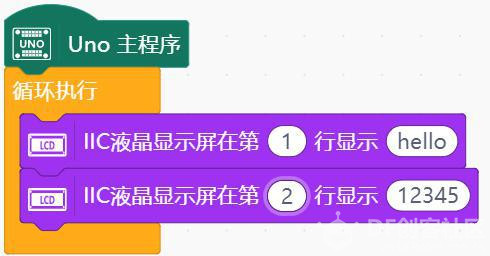

2.程序编写

评论(9)

guiyuan

第二个实验也有同样的问题，需要初始化液晶显示屏的地址。如果你的液晶显示屏的地址不知道，可以参考前一个图片读取设备地址

通过“扩展”-“功能”下面的地址扫描，知道液晶屏幕的起始地址，如图所示，在串口输出地址，然后再在初始化地址那里把地址填入即可

佐小帅

请问怎么初始化地址？

三春牛-创客

应该要初始化，或者用oled屏。

感谢分享！

顾什三

我是小白，完全没头绪怎么办

作者

回复顾什三

那就从项目一开始学吧，可以零基础入门的

piaoxuedti

这个程序需要少一步，需要先扫描i2c的地址。否则可能显示不出来。

回复佐小帅

直接拖动初始化模块，不需要改参数

佐小帅回复AQIjklSCrulU

就是不显示，是要改参数吗？

共6条回复，已加载2条，点击查看更多

爱因思考

源程序在哪里，在哪里下载啊

TED007

程序中是否应该初始化显示器

Forgotten回复TED007

如果不加初始化积木，那么会自动生成初始化的代码，默认地址是0x20。

所以如果你用的lcd屏幕地址是0x20就可以不加初始化，例如这款屏幕： I2C LCD1602液晶模块(兼容Arduino）
如果用的不是0x20的lcd1602屏，就可以加上初始化积木，填上你的地址：

如果不知道你的地址，可以用扩展功能里面的i2c地址扫描功能把地址串口打印出来看一下，参考这个教程：[求助问答]I2C LCD1602液晶显示屏无法显示怎么解决？
