用python在ESP8266上给oled屏显示自画图
2019-06-291.4万
AI 快速预览详细
这个项目主要介绍如何使用Python在ESP8266上点亮OLED显示屏，并绘制自定义图案。首先需要构建ESP8266开发环境，可以使用已经编译好的二进制文件。接着，选择IIC接口的OLED 12864显示屏，并进行硬件连接。主程序中，通过指定IIC针脚和初始化OLED显示屏，可以在屏幕上显示文本、像素点和线条。最终效果如图所示，适合初学者入门学习。
|

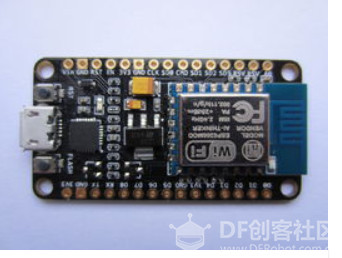

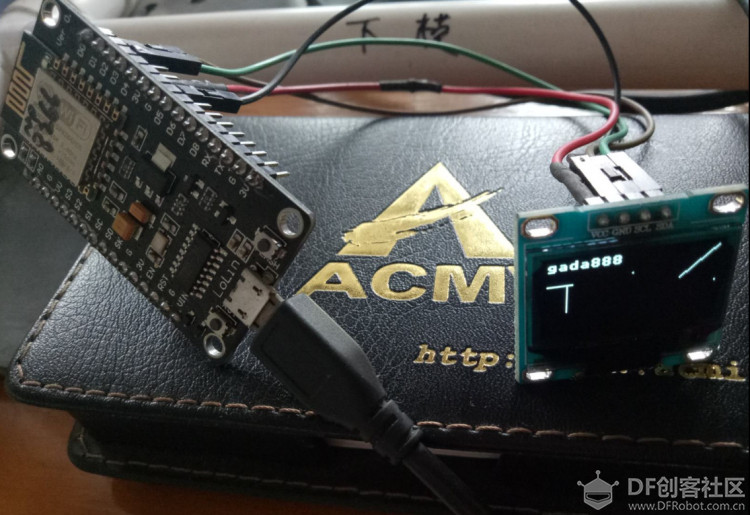

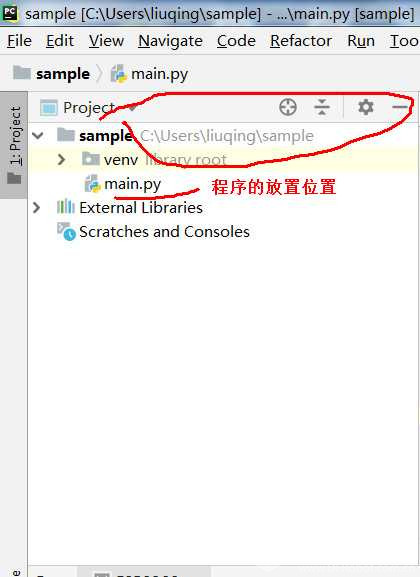

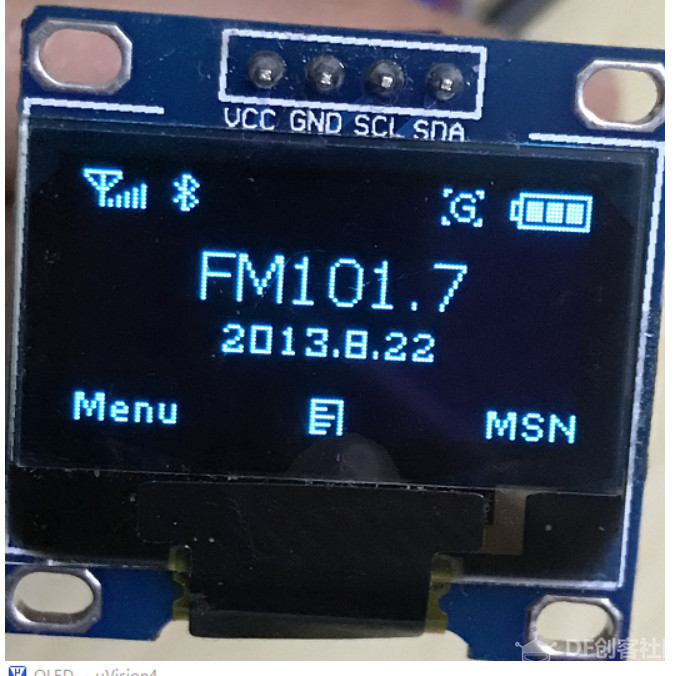

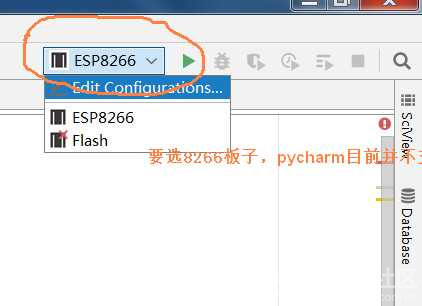

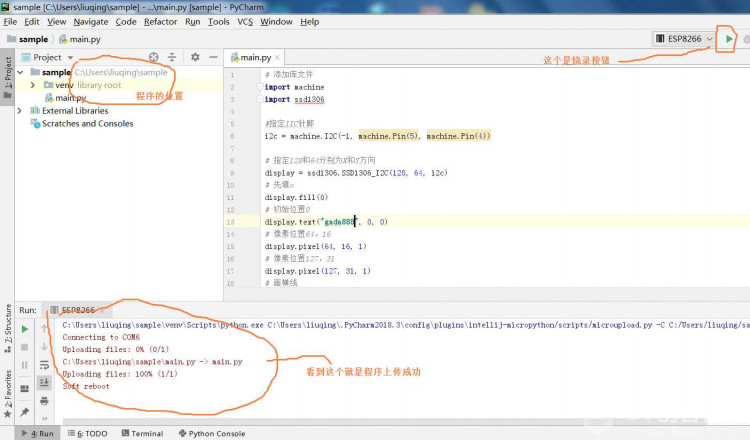

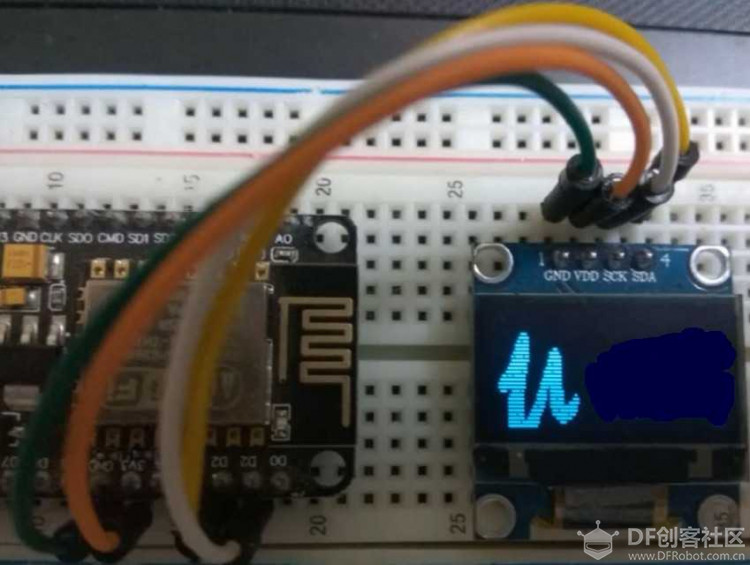

这个项目主要想熟练使用python来点亮oled显示屏。 模块就两个   由于[color=black !important]nodemcu是基于esp8266开发的固件，所以，在编译之前需要构建esp8266开发环境，我们可以从源码构建编译环境或者使用已经编译好的二进制文件，二进制文件可以从github下载 OLED是要选IIC的显示屏，全称OLED 12864 IIC 下面是用到的主程序 [mw_shl_code=applescript,true]# 添加库文件 import machine import ssd1306 #指定IIC针脚 i2c = machine.I2C(-1, machine.Pin(5), machine.Pin(4)) # 指定128和64分别为X和Y方向 display = ssd1306.SSD1306_I2C(128, 64, i2c) # 先填o display.fill(0) # 初始位置0 display.text("Hello", 0, 0) # 像素位置64。16 display.pixel(64, 16, 1) # 像素位置127，31 display.pixel(127, 31, 1) # 画横线 display.hline(0, 20, 20, 1) # 画一个竖线 display.vline(15, 20, 25, 1) # 画一个相交线 display.line(100, 25, 128, 0, 1) display.show()[/mw_shl_code]  连线图 NodeMCU-D1连oled-SDA NodeMCU-D2连oled-SCL NodeMCU-3.3V连oled-VCC NodeMCU-GND连oled-GND 烧录环境是用了pycharm这个python的专业工具 以下是烧录前的环境配置       这是烧录后运行的结果  |
