Arduino Uno + Nokia 5110：打造精准电流转电压表 🛠️

有没有发现没有电流表测量电路其实挺不方便的。实际值和计算值有差距不怕，就怕差距太大，可能会烧掉元件。项目目的就是打造一个电子测压表。

所用模块如下：

教你打造电子测量工具-电流转电压表图7

Arduino uno
教你打造电子测量工具-电流转电压表图1

Nokia 5110

============================
主模块概述如下：

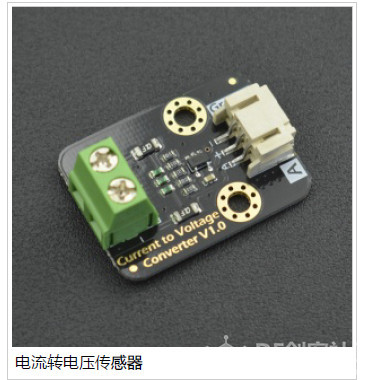

简介
这款电流转电压模块能将0~25mA电流信号线性转换成0~3V电压信号。工业传感器或设备通常具有4~20mA电流信号输出，主控板搭配本产
品后就能方便的读取电流信号了。
通常情况下，低于4mA的电流信号可用于故障诊断，高于20mA的电流信号可用于超限检测，因此这款模块特意设计了0~25mA的宽量程检测
范围，兼容故障检测、超限检测等需求。
本模块采用0.1%高精密检流电阻和超低噪声轨到轨零漂移运放，精度高，无需校准，使用起来简单方便。3.3V~5.5V宽电压供电、0~3V电压
信号输出，能兼容更多的主控板，适应更多的应用场景。

技术规格
供电电压：3.3~5.5V
检测范围：0~25mA DC
测量精度：±0.5% F.S. @ 16-bit ADC, ±2% F.S. @ 10-bit ADC

、、、、、、、、、、、
教你打造电子测量工具-电流转电压表图5

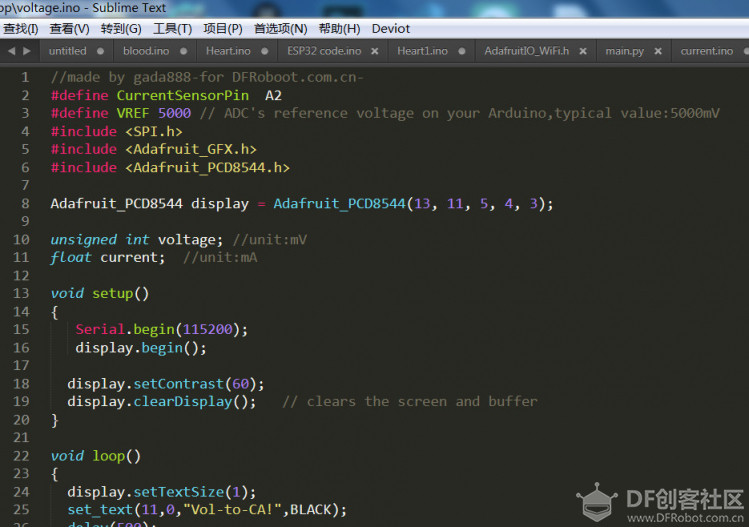

测试代码如下：
[mw_shl_code=applescript,true]//made by gada888-for DFRoboot.com.cn-
#define CurrentSensorPin  A2
#define VREF 5000 // ADC's reference voltage on your Arduino,typical value:5000mV
#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_PCD8544.h>

Adafruit_PCD8544 display = Adafruit_PCD8544(13, 11, 5, 4, 3);

unsigned int voltage; //unit:mV
float current;  //unit:mA

void setup()
{
Serial.begin(115200);
display.begin();

  display.setContrast(60);
  display.clearDisplay(); // clears the screen and buffer
}

void loop()
{
  display.setTextSize(1);
  set_text(11,0,"Vol-to-CA!",BLACK);
  delay(500);

display.setCursor(0,15);
display.print("Vol(mV): ");
display.println(voltage);
display.display();
delay(1000);

display.setCursor(0,25);
display.print("CA(mA): ");
display.println(current);
display.display();
delay(1000);

voltage = analogRead(CurrentSensorPin)/1024.0*VREF;
Serial.print("voltage:");
Serial.print(voltage);
Serial.print("mV  ");
current = voltage/120.0;  //Sense Resistor:120ohm
Serial.print("current:");
Serial.print(current);
Serial.println("mA");
delay(1000);

  int x=0;
  for(int i=0;i<(5.6*8);i++){
set_text(x,40,"gada888@msn.com",BLACK);
delay(i==0?1000:100);
if(i<(5.6*8)-1)set_text(x,40,"gada888@msn.com",WHITE);
if((i)<(2.74*8))x-=1;else x+=1;
  }
  delay(250);

  display.clearDisplay();
}

void set_text(int x,int y,String text,int color){

  display.setTextColor(color);
  display.setCursor(x,y);
  display.println(text);
  display.display();
}[/mw_shl_code]
================
教你打造电子测量工具-电流转电压表图6

串口数据

连线图

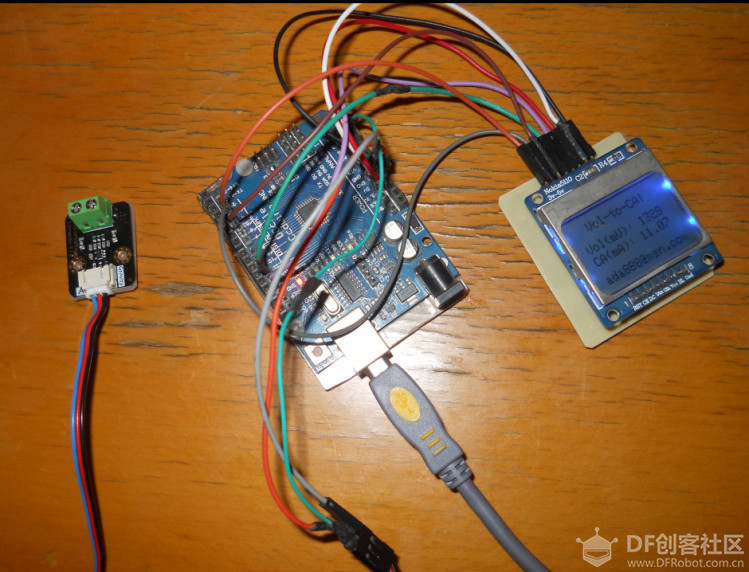

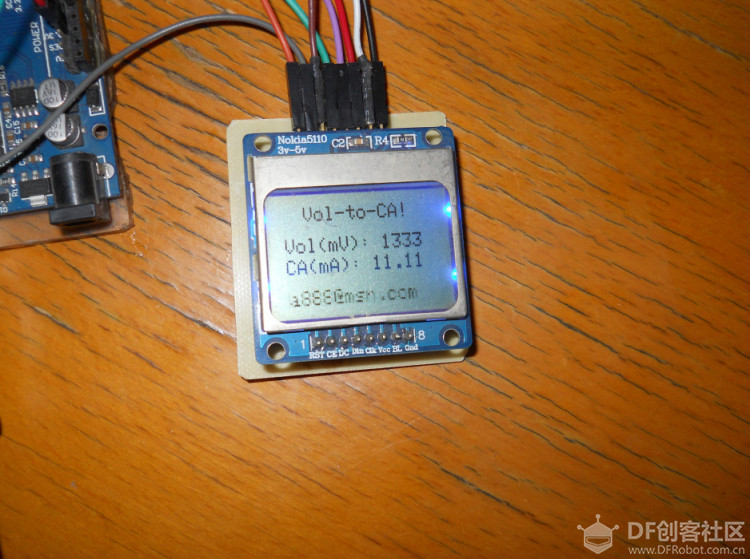

实际运行结果
