基于3D打印+Arduino的LED时钟

2019-07-2210.1万
精华项目
AI 快速预览详细 收起
本项目是一个基于3D打印和Arduino的LED时钟制作教程。主要材料包括Arduino Nano、DS3231时钟模块、WS2812B灯带等。通过详细的步骤指导,从设计思路到组装调试,帮助用户轻松完成一个功能齐全的LED时钟。成品不仅能够显示时间,还具备日期、温度显示等功能。适合零基础的新手尝试,特别适合STEM教育场景。
基于3D打印+Arduino的LED时钟

成品效果
基于3D打印+Arduino的LED时钟图6


-----------------------------------------------前言---------------------------------------------------

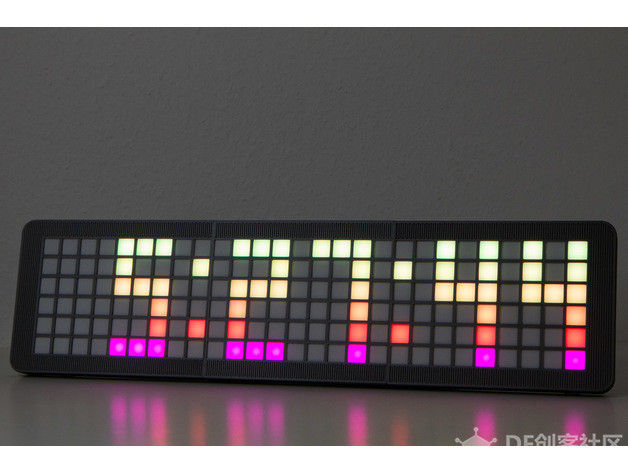

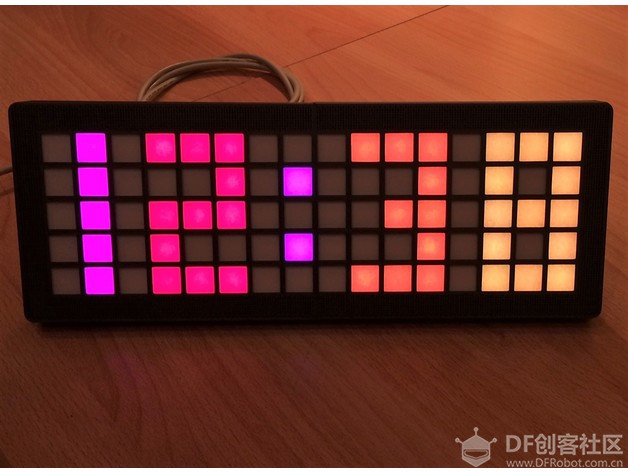

最近瞎逛Thingiverse找3D模型时,无意间看到某个外国小哥做的Grid LED时钟。觉得挺好看,想到家里刚好缺个时钟。那就动手整个吧。然后开始研究外国小哥的作品,发现他做了好几个版本,还有加长版(如下图),感觉有点长。
基于3D打印+Arduino的LED时钟图19基于3D打印+Arduino的LED时钟图1
--------------------------------------------设计思路------------------------------------------------
1、翻看外国小哥的制作说明,一开始想直接用他的模型的,但是他的作品不是太长就是太短。短的显示4位数时间(24小时制)有点紧凑,长的我又不是很喜欢。
2、想要显示4位数时间(24小时制),至少都要17x5点阵。还是自己用solidworks画结构吧。
3、一开始想做锂电池供电式的,后来发现这么多灯珠实在耗电,还是选择做插电式的。

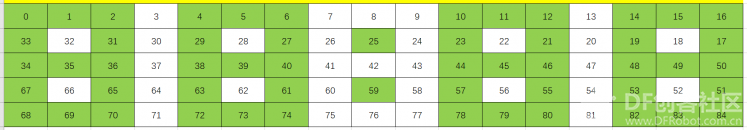

4、用Excel模拟排版,方便灯带安装和编程。
基于3D打印+Arduino的LED时钟图14
-----------------------------------制作过程----------------------------------
一、材料准备
主要材料清单如下:
1. Arduino Nano及数据线 x 1
2.DS3231时钟模块 x 1;(功能很强大的一个时钟模块,精度高,且内置温度测量,但是温度误差±3℃)
3. 电源适配器5V/1A适配器(带
DC5.5孔插头,有多余的usb充电器可以只买个USB转DC5.5电源线) x 1;
4.
DC5.5圆孔插座 x 1;
5.WS2812B灯带2米,规格60灯/米,裸板带背胶;推荐
灯带购买网址
6.电路板、排针、插座、导线若干(最好是22#线,因为这么多灯珠,电流还是蛮大的)。
7.3D打印结构,模型stl文件下载附件LED_clock _STL_by lonnie.zip
8.3x10mm自攻螺丝,8个。
可选材料:
1.有源蜂鸣器 x 1;
2.18B20温度传感器 x 1和4.7k电阻 x 1 ;


二、结构打印

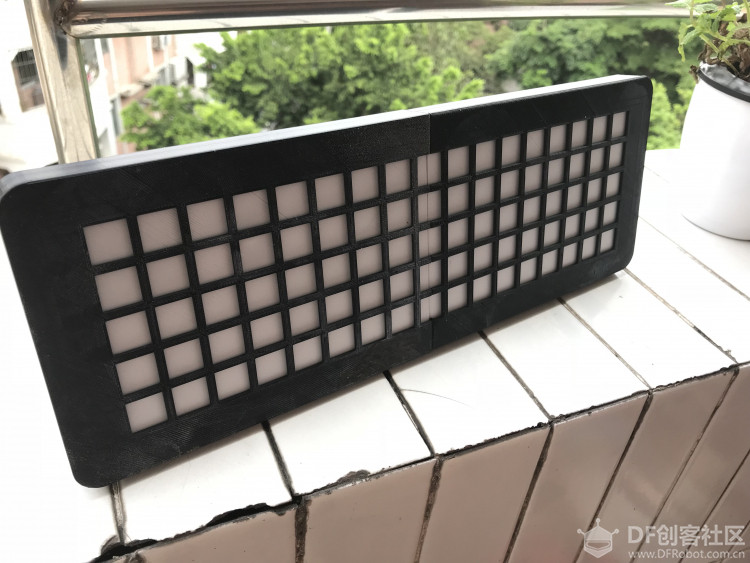

1.主要结构都可以用0.2mm层厚进行打印,颜色还是建议黑色;

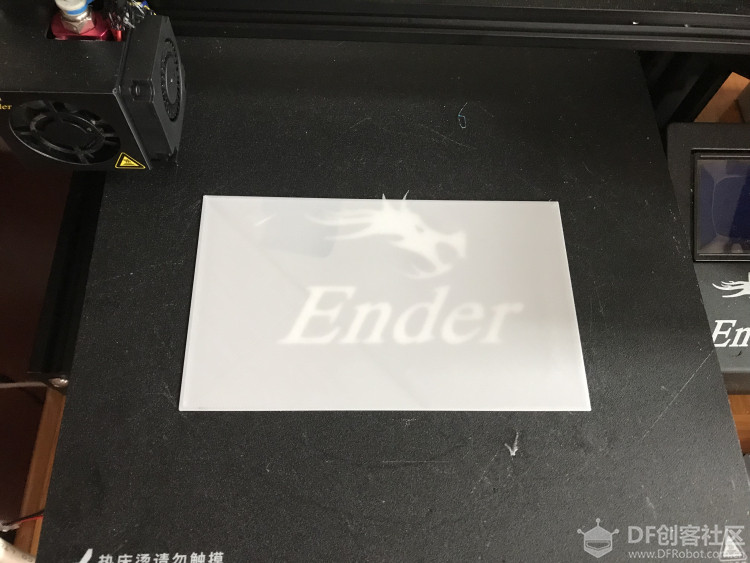

2.面板(白色蒙板)可以用0.1~0.2mm层厚进行打印,因为不同3D打印机切片软件识别度不一样,本来0.4mm厚度,使用0.2mm层厚只会打一层;
基于3D打印+Arduino的LED时钟图11基于3D打印+Arduino的LED时钟图10

三、结构组装

组装部分我没拍到什么照片,因为比较着急做出来。

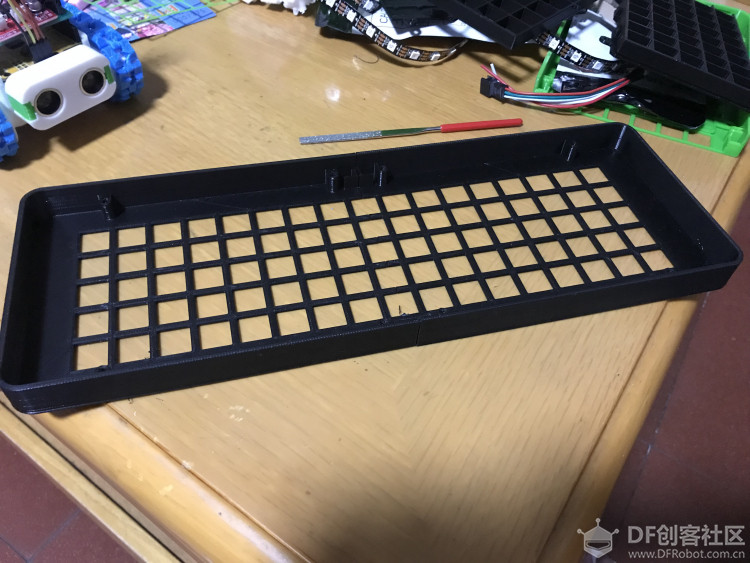

1.组装比较简单,先把左右前盖用卡扣连接;
基于3D打印+Arduino的LED时钟图8

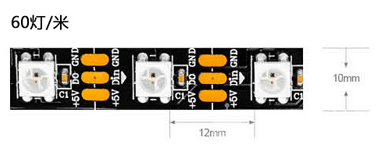

2.先说明一点,因为灯带店家坑了我,说灯珠大小是5mm,产品图标明两个灯之间12mm,所以应该两个灯距17mm。等我安装时候才发现灯距是实际上是16.5mm,两个灯之间其实是11.5mm。造成的后果就是:设计的模型灯带固定间隔跟实际灯带灯珠间隔有误差。
基于3D打印+Arduino的LED时钟图20

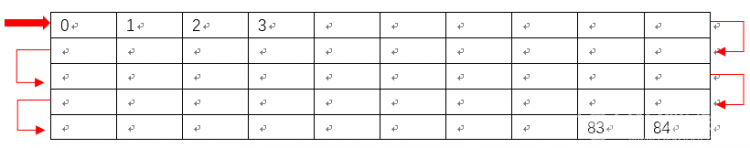

3.灯带按17个灯珠为一条剪开,然后用导线连接起来。这里为什么从0号灯珠开始标注?因为灯带在编程控制上,第一个就是第0号。(注意检查,不要搞错方向和正负极,建议这里同步把电子部分制作出来,控制灯带显示一下,是否正常)。
基于3D打印+Arduino的LED时钟图21

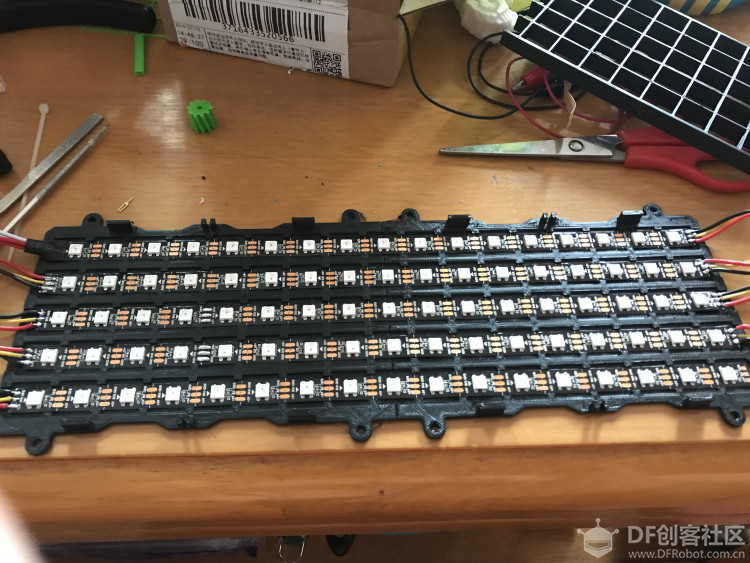

4.然后把灯带背胶撕开,贴到并排的左右后盖上。因为间隔不匹配,所以就让中心的灯珠对齐左右后盖的中间。
基于3D打印+Arduino的LED时钟图9

5.把网格装上。
基于3D打印+Arduino的LED时钟图23

6.白色面板装上,可以用热熔胶固定旁边。
基于3D打印+Arduino的LED时钟图24

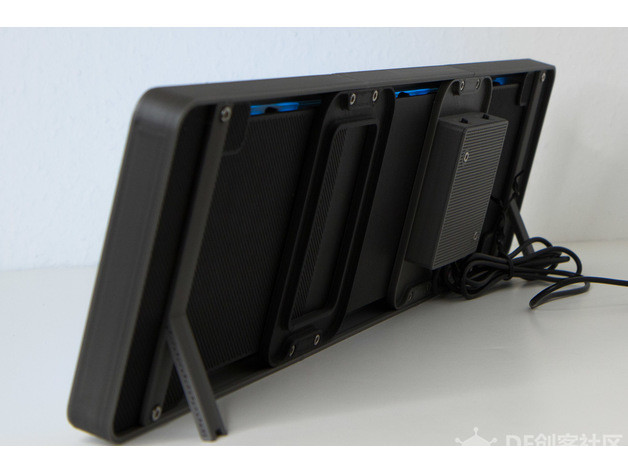

7.使用螺丝固定后盖和前盖,以及支架。(这里我没拍照,我就借用外国小哥的吧)
基于3D打印+Arduino的LED时钟图2

四、电子部分
1.使用数字引脚2,连接控制灯带;
2.蜂鸣器连接数字引脚6;
3.供电就接Arduino Nano的5V口;
4.18B20温度传感器接数字引脚3。(需要加多一个4.7k的上拉电阻)
基于3D打印+Arduino的LED时钟图22

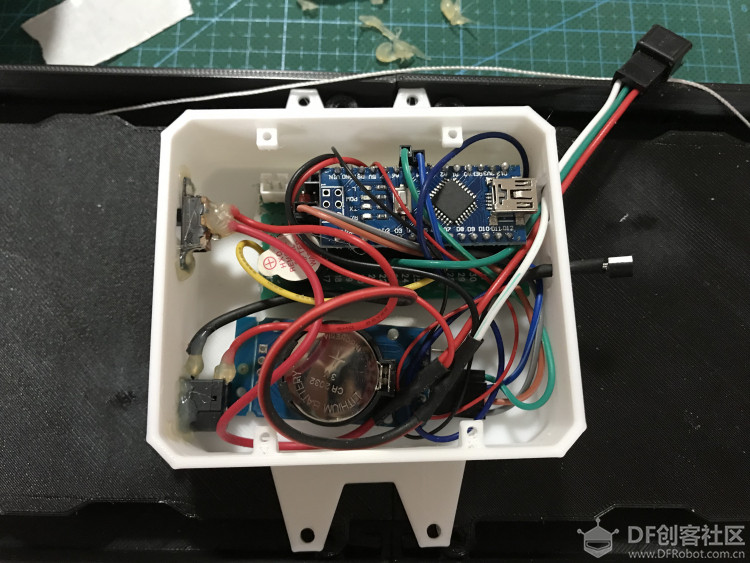

5.把电路部分塞到电路盒子里面。可以用泡沫胶和热熔胶固定。
基于3D打印+Arduino的LED时钟图12

五、编程部分
1.使用Excel表格排版模拟,显示什么数字时,哪些灯要亮。然后苦逼地编写了显示字库。(这里写的有点晕)
2.功能设计了时间显示、整点提示、日期显示、温度显示、星期显示,增加呼吸效果及半夜休息模式;具体可以详看程序下载附件LED_clock by lonnie.zip
3.需要DS3231时钟库文件;下载附件DS3231.zip
4.灯带控制库文件;下载附件Adafruit_NeoPixel.zip
DS3231和灯带库文件在Arduino IDE管理库那里都可以找到。

---------------------------------------作品其他效果----------------------------------------

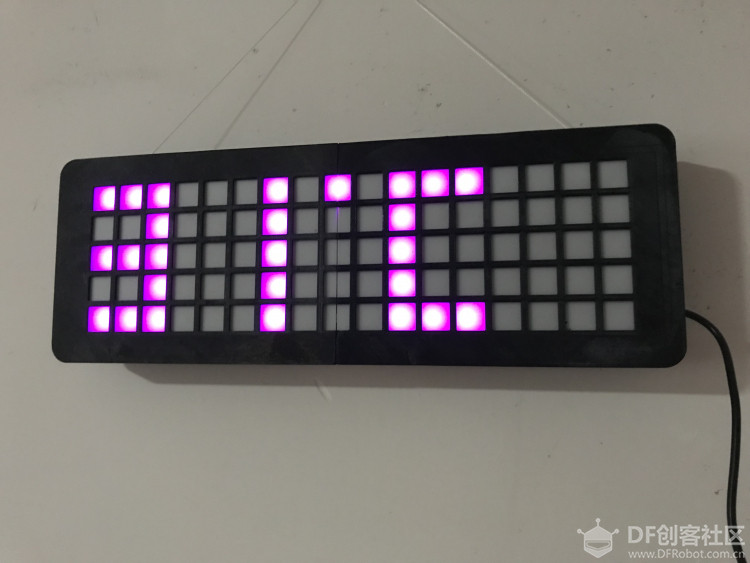

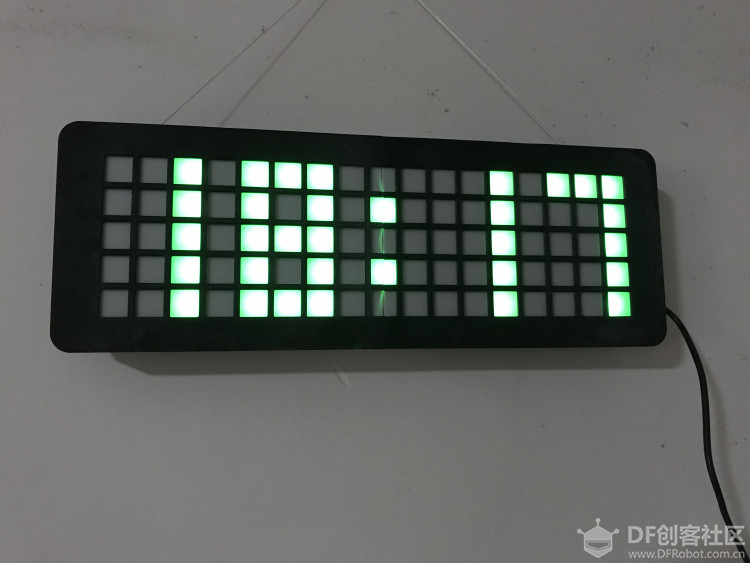

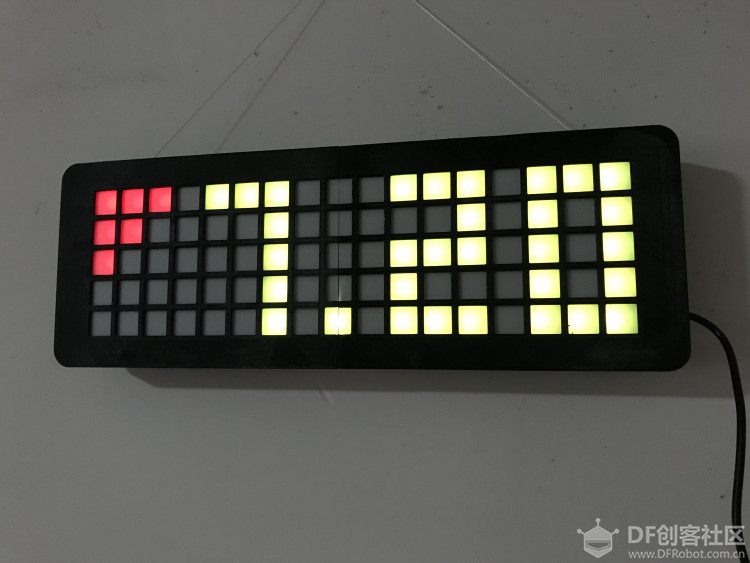

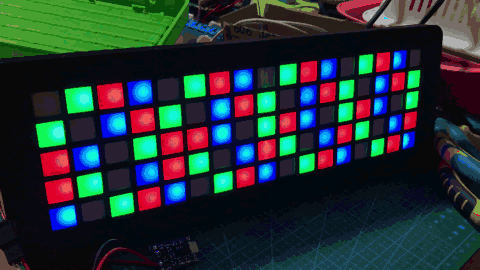

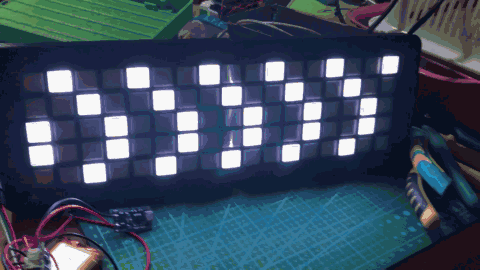

最后因为放桌面有点碍地方,所以把它挂起来了。
基于3D打印+Arduino的LED时钟图7基于3D打印+Arduino的LED时钟图5基于3D打印+Arduino的LED时钟图4基于3D打印+Arduino的LED时钟图3基于3D打印+Arduino的LED时钟图13
